Parametrický návrh ocelových přípojů

Díky základnímu konceptu modelování v aplikaci IDEA StatiCa Connection je velmi snadné vytvářet poměrně komplexní 3D modely s několika spojenými prvky. Pokud uživatel chce také vytvořit určité závislosti mezi různými vlastnostmi modelu, existuje způsob, jak to udělat přímo v aplikaci Connection.

Díky těmto závislostem je zaveden zcela nový pracovní postup modelování, který otevírá širší možnosti práce s aplikací Connection.

Jak funguje parametrický návrh?

Aby uživatel mohl začít pracovat s parametry, potřebuje zpřístupnit kartu Vývojář (Developer Tab). Jak zapnout kartu Vývojář a pracovat s ní, je popsáno v tomto článku.

Jakmile je karta zobrazena, veškerá přípravná práce se provádí v nastavovací tabulce. Pro rychlou orientaci v možnostech je vhodné projít si tohoto průvodce s vysvětlením, kde je popsáno pozadí celé problematiky.

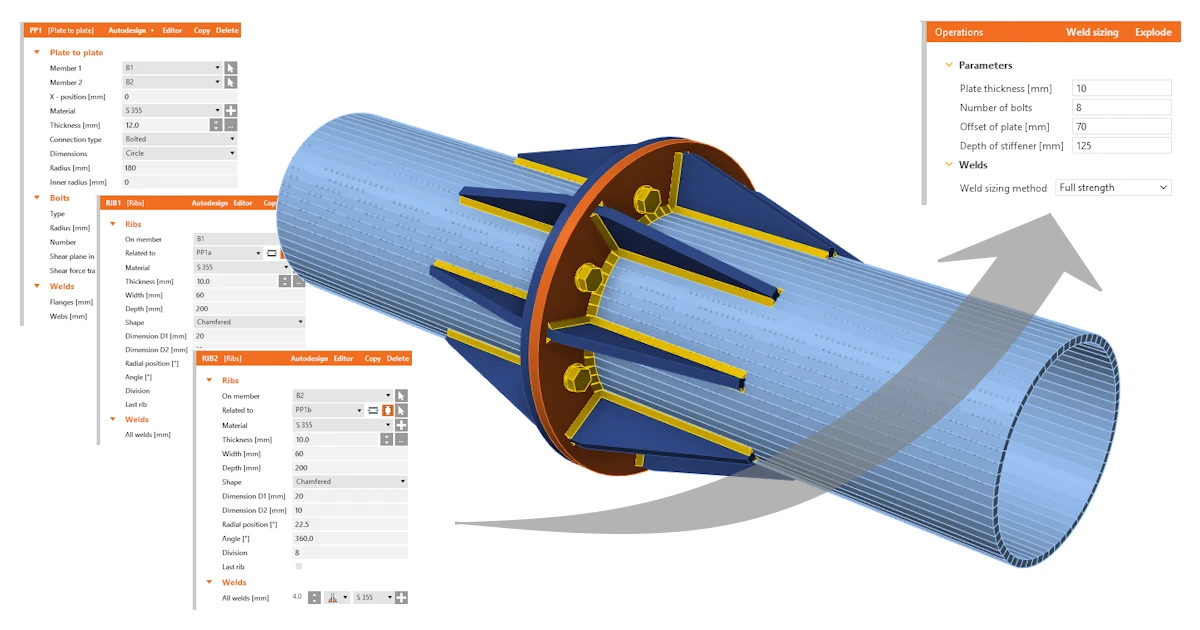

Prvotním přínosem je, že se lze vyhnout nutnosti nastavovat nebo kontrolovat desítky vlastností. Při správném nastavení parametrů lze počet návrhových kroků zredukovat na několik, protože změnou jednoho parametru lze provést více kroků najednou. Například při změně šířky rozšiřovacího plechu (widener) jsou ovlivněny nejen samotný rozšiřovací plech, ale i všechny související svary a poloha výztuhy:

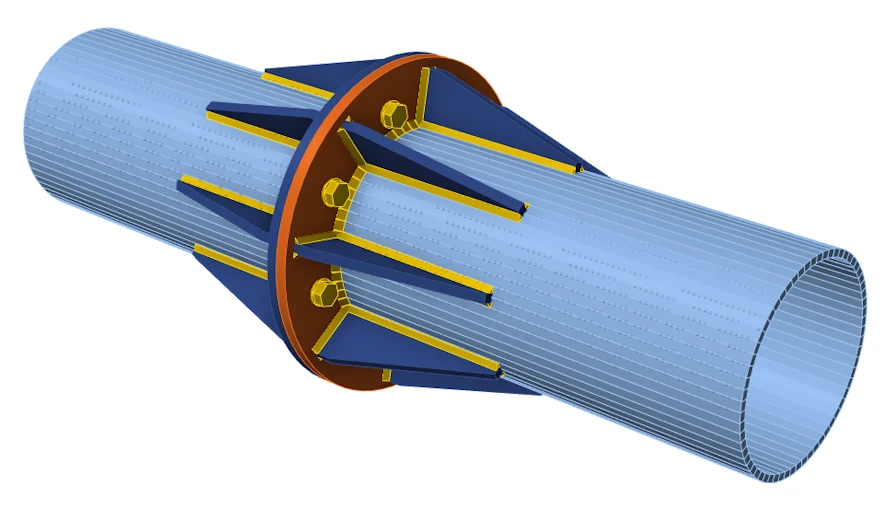

V tomto příkladu modelu Connection je jeden typický vyztužený přípoj plech-na-plech se dvěma samostatnými položkami modelu. Je připraven jako srovnání mezi „standardním“ přístupem prostřednictvím výrobních operací a „parametrickým“ přístupem.

Počet nutných úprav nastavení se v parametrických pracovních postupech výrazně snižuje, klidně až o 80 %.

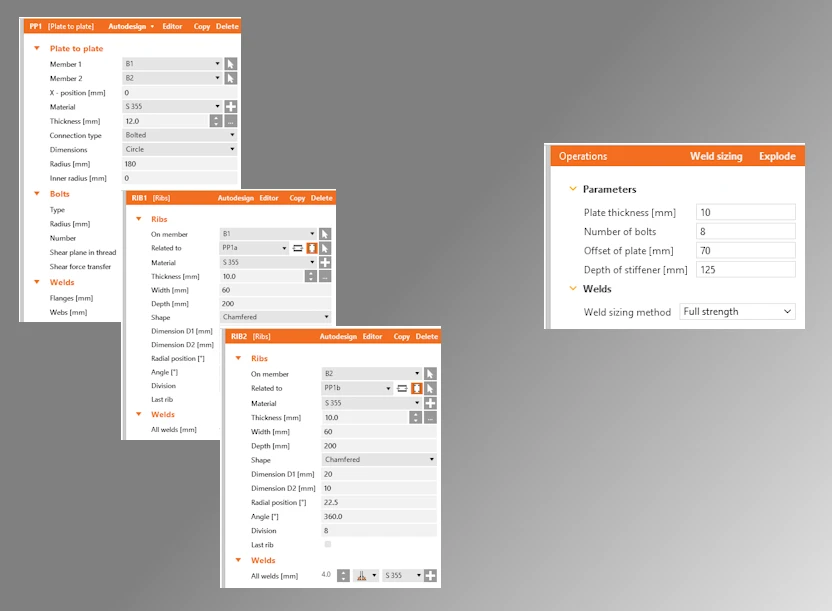

Sady vlastností obou modelů si můžete porovnat:

Chcete-li zjistit více o tom, jak řídit parametry, je připraven samostatný článek, který přináší další informace o možnostech parametrického návrhu.

Senior vs. junior projektanti přípojů

Po přípravě šablony seniorním projektantem se přístupné parametry mění přímo v hlavním návrhovém okně a není potřeba přecházet do režimu vývojáře. Toto uživatelsky přívětivé prostředí umožňuje méně zkušeným uživatelům bezpečně pracovat s předdefinovanými parametry podle nastavení seniorních projektantů.

To velmi zjednodušuje další optimalizaci, protože odpadá nutnost měnit jednotlivé entity postupně, jako je tomu při použití operací.

Zamknuté úpravy v seznamu vlastností některých výrobních operací jsou v takových případech deaktivovány. Pokud si to však uživatel přeje, může parametry rozpojit pomocí tlačítka „explode“ (rozpojit). A pokračovat v úpravách pomocí operací.

Kde najít hotové šablony?

Integrace parametrických šablon do Connection Library nabízí zásadně nový přístup k pracovním postupům projektantů přípojů. Umožňuje uživatelům vytvořit a používat univerzální sbírku šablon, které lze snadno přizpůsobit a nasadit v různých návrhových kontextech.

Šablony, ke kterým jsou parametry připojeny, jsou označeny malým písmenem {p}. Několik parametrických šablon již bylo připraveno a zpřístupněno v předdefinované sadě návrhů od týmu IDEA StatiCa.

Podrobnější popis parametrických šablon Connection Library naleznete v tomto článku.
