V aplikaci IDEA StatiCa Connection mají uživatelé možnost vytvářet modely přípojů pomocí parametrů (vztahů definovaných mezi jednotlivými entitami). Parametrický návrh umožňuje uživatelům efektivně navrhovat standardizované přípoje – o tom, jak pracovat s parametry, si přečtěte v tomto článku.

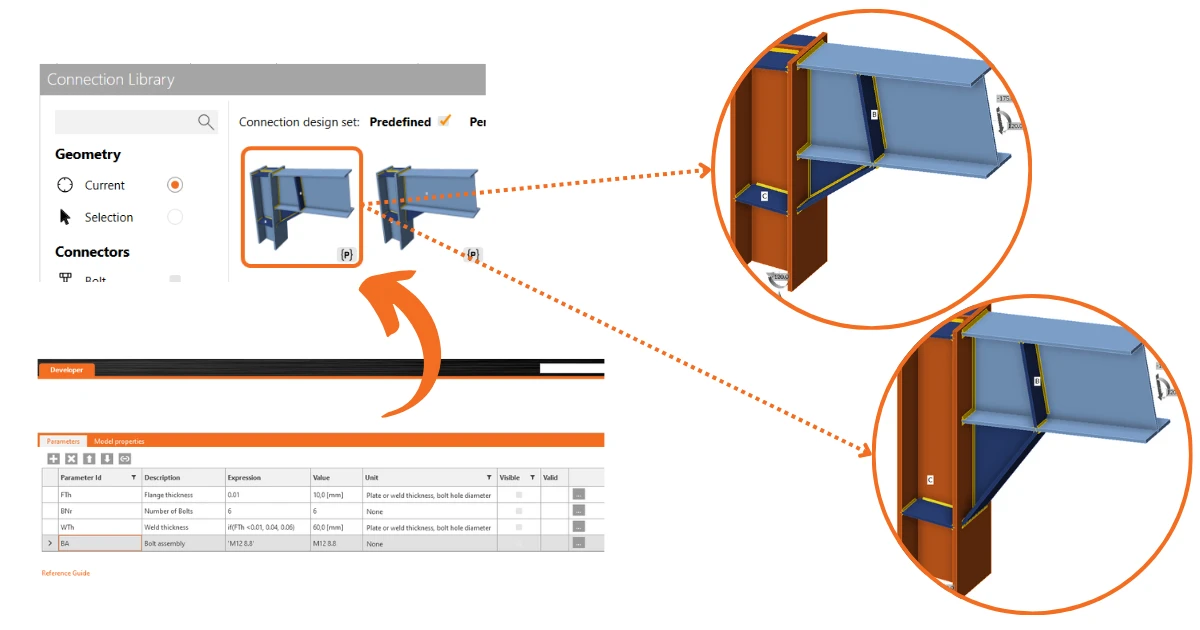

Integrace parametrických šablon do Connection Library přináší zásadní změnu v pracovních postupech projektantů přípojů. Umožňuje uživatelům vytvořit a používat univerzální sbírku šablon, které lze snadno upravit a nasadit v různých návrhových kontextech.
Jak to funguje?
Uživatel může nahrát vytvořený přípoj do svého firemního nebo osobního souboru jako u jakéhokoli jiného návrhu, a to dokonce s definovanými parametry. Jakmile se v projektu vyskytne stejná geometrie a řešení lze opakovat, uživatel může tento předpřipravený návrh (šablonu) použít se všemi parametry.

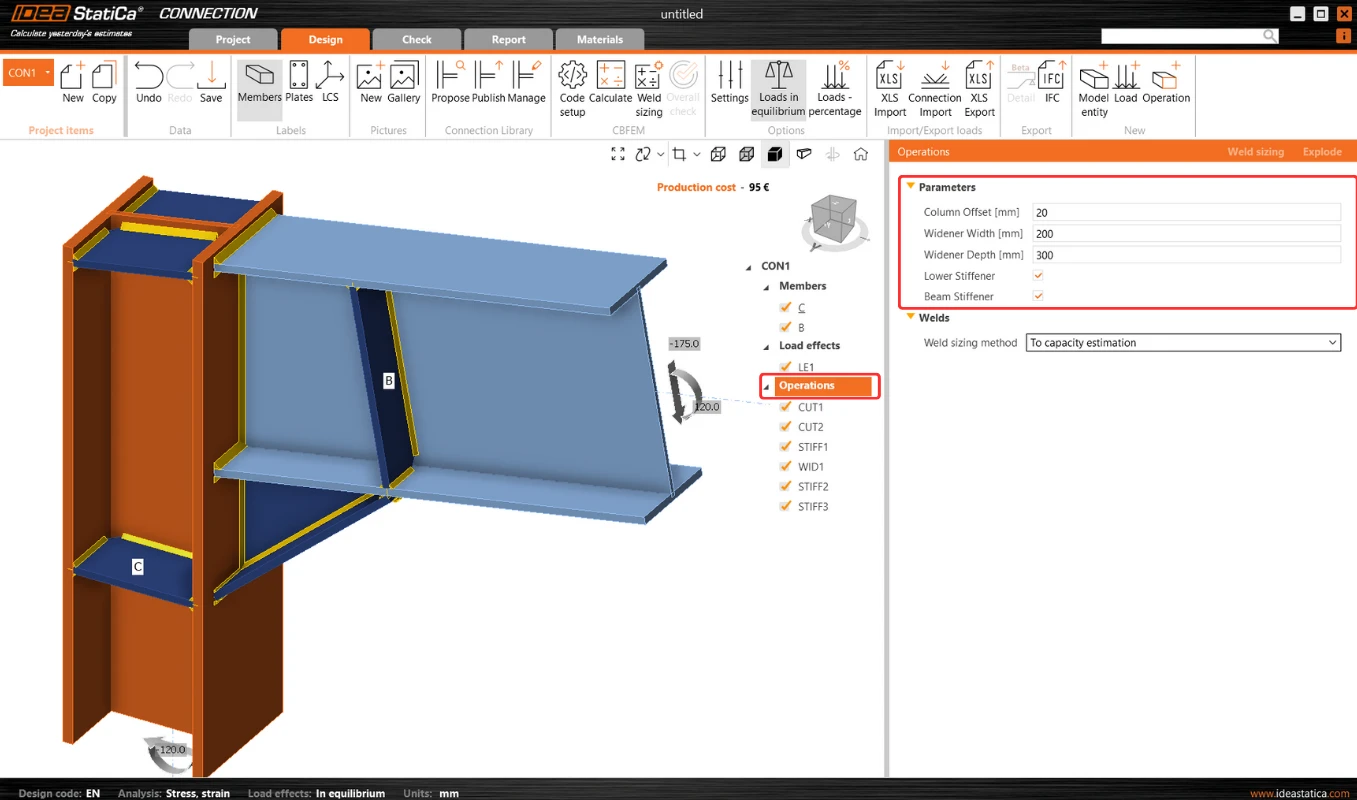

Kromě toho je po navržení šablony možné měnit parametry přímo v hlavním okně návrhu, aniž by bylo nutné přecházet do vývojářského režimu. Toto uživatelsky přívětivé prostředí umožňuje méně zkušeným uživatelům bezpečně pracovat s předdefinovanými parametry podle nastavení zkušených projektantů.
Díky tomu je další optimalizace velmi jednoduchá, protože při použití operací není nutné měnit jednotlivé entity po jedné.

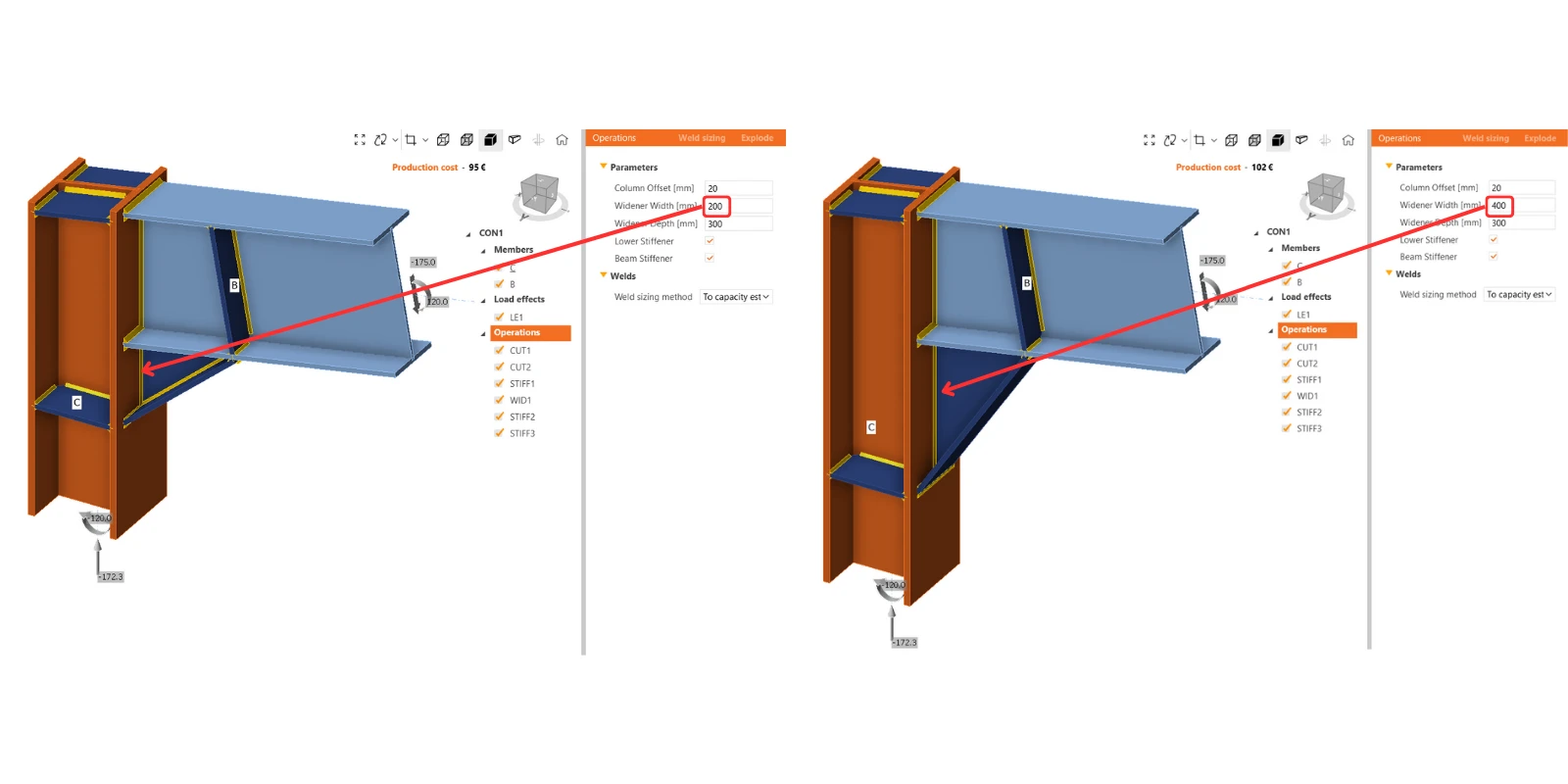

Změnou jednoho parametru lze provést více kroků najednou. Například při změně šířky rozšiřovacího plechu (widener) jsou ovlivněny nejen samotný plech, ale i všechny související svary a poloha výztuhy:
Uzamčené úpravy v seznamu vlastností některých výrobních operací jsou v takových případech zakázány. Pokud si to však uživatel přeje, může parametry rozpojit pomocí tlačítka „rozpojit“ a pokračovat v úpravách operací.

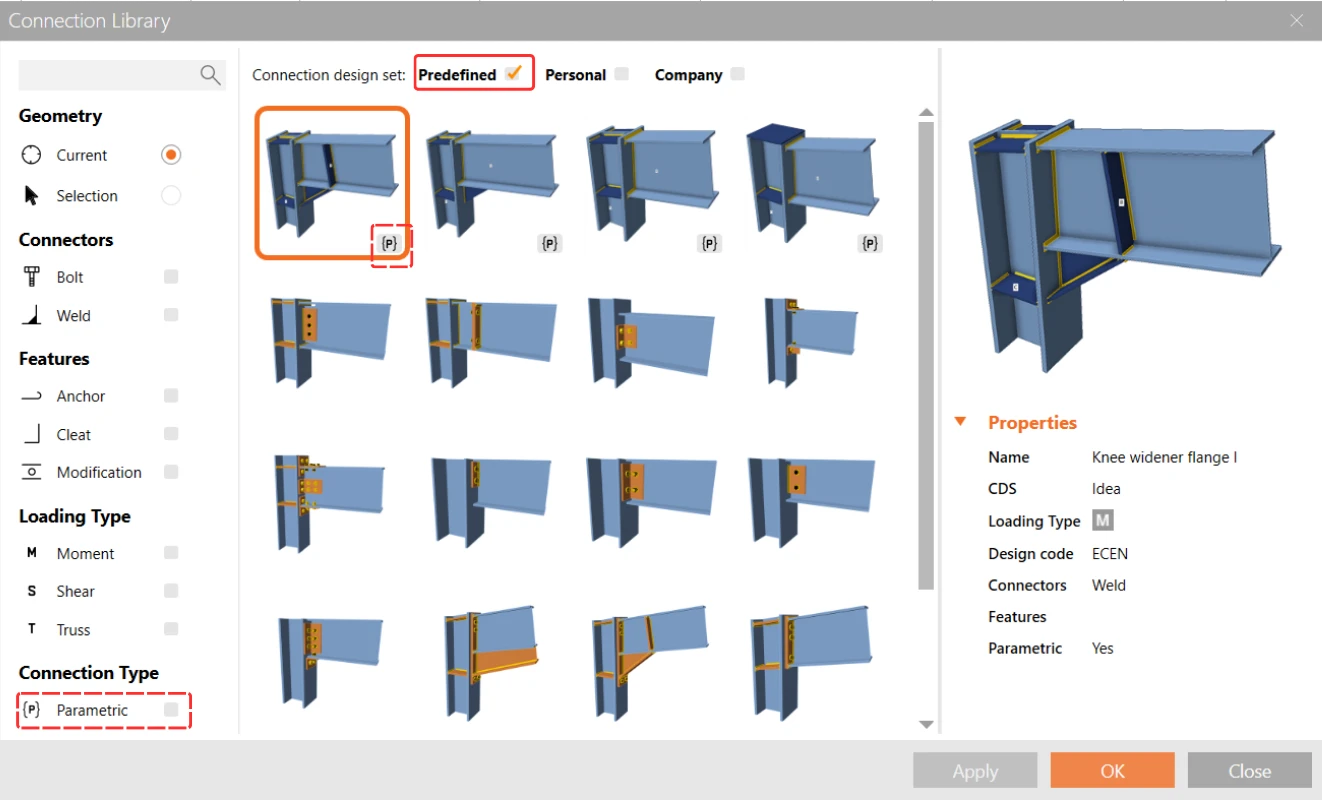

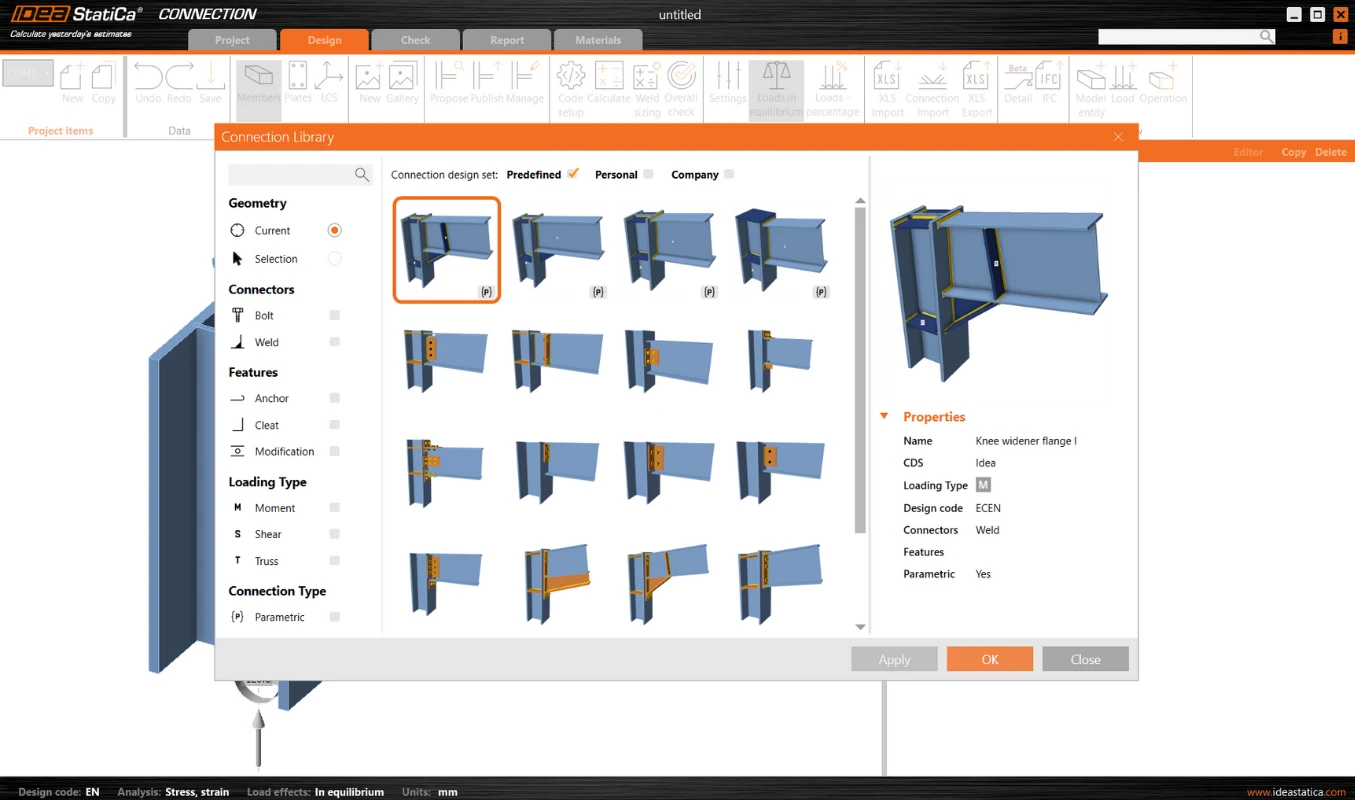

Šablony, ke kterým jsou parametry připojeny, jsou označeny malým písmenem {p}. Několik parametrických šablon již bylo připraveno a zpřístupněno v předdefinované sadě návrhů od týmu IDEA StatiCa.
Jaké jsou výhody parametrických šablon?
- Univerzální šablony: Projektanti mají přístup k rozsáhlé sbírce parametrických šablon z Connection Library. Tyto šablony jsou navrženy tak, aby byly univerzálně použitelné a poskytovaly pevný základ pro širokou škálu projektů.
- Parametrické přizpůsobení: Prostřednictvím karty Developer mohou uživatelé definovat konkrétní parametry pro každou šablonu, což umožňuje vysokou míru přizpůsobení a flexibility návrhu.
- Identifikace šablon: Parametrické šablony lze snadno rozpoznat podle symbolu {p}, díky čemuž je uživatelé mohou rychle identifikovat a vybrat pro své projekty.
- Vylepšené filtrování knihovny: Filtr v okně Propose v Connection Library umožňuje uživatelům efektivně vyhledávat parametrické šablony v rozsáhlé nabídce knihovny.
- Kontrola publikování: Pokud přípoj obsahuje parametry, mají projektanti možnost publikovat tyto parametrické šablony do Connection Library. Tato funkce nabízí flexibilitu při sdílení přizpůsobených šablon s širší komunitou uživatelů nebo jejich uchování jako soukromých pro individuální či interní použití.
Dopad na pracovní postup
Zahrnutí parametrických šablon do Connection Library představuje významný pokrok v procesu návrhu pro projektanty přípojů. Tato funkce zjednodušuje proces návrhu tím, že poskytuje:
- Efektivitu: Použití šablon urychluje fázi návrhu a umožňuje rychlejší iterace a úpravy.
- Konzistenci: Parametrické šablony zajišťují konzistenci návrhu napříč projekty, což je klíčové pro udržení standardů a kvality.
- Spolupráci: Možnost sdílet přizpůsobené šablony zlepšuje spolupráci v rámci týmů i se širší návrhářskou komunitou.
- Přizpůsobení: Projektanti mohou upravit šablony podle konkrétních požadavků projektu, což zvyšuje přesnost a efektivitu návrhu.
Vydáno v IDEA StatiCa patch 23.1.5.
Výchozí sady ovládacích prvků v operacích
Návrh přípoje pomocí parametrů spočívá na jedné straně v nastavení velmi specifických parametrů pro každý jednotlivý typ přípoje. Na druhé straně existují parametry, které se používají téměř vždy díky běžné inženýrské praxi, jako je sada svarů, spojovacích prvků a materiálů.
Abychom zjednodušili vytváření parametrických šablon a umožnili kdykoli přistupovat k tomuto nastavení, zahrnuli jsme tyto ovládací prvky jako výchozí sady v kořeni operací.

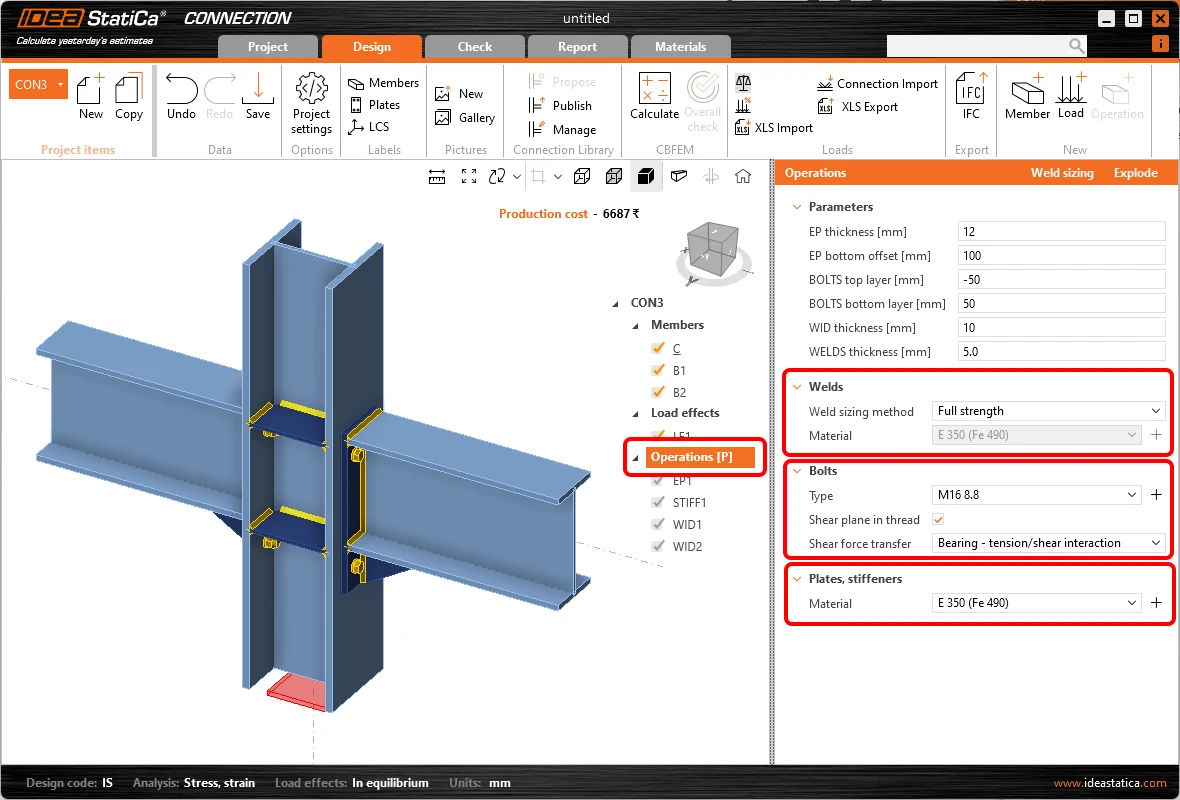

Při výběru Operations jsou ve výchozím nastavení k dispozici tato nastavení:
- Nastavení svaru: Metoda dimenzování svaru a Materiál svaru (24.0.5)
- Nastavení šroubu: Typ, Rovina střihu v závitu a Přenos smykové síly (24.1.0)
- Nastavení plechů: Materiál (24.1.0)
Tyto ovládací prvky nastavují konkrétní vlastnost pro celý model přípoje pro všechny operace a jsou ve výchozím nastavení zobrazeny v kořeni Operations. Neměnní vlastnosti konstrukčních prvků, pouze výrobní operace.
V případě, že je některá z vlastností spojených s ovládacím prvkem použita v některém parametru parametrické šablony, je tento ovládací prvek automaticky deaktivován. Tímto chováním předcházíme možnosti ovlivnění stejné vlastnosti ze dvou míst, a tím i znehodnocení detailu přípoje smyčkami v parametrech.
Výhodou je, že tyto ovládací prvky jsou zobrazeny i bez parametrické šablony, což umožňuje rychlé změny a sjednocení vlastností jakéhokoli modelu přípoje.
Jaké jsou výhody?
- Pro uživatele parametrické šablony (např. juniorního uživatele) jsou všechny operace zakázány (pouze pro čtení). Nicméně změna materiálu, třídy šroubu nebo materiálu plechu je stále běžně očekávanou akcí. Pokud by však v parametrické šabloně chyběl jediný parametr, stala by se šablona nepoužitelnou. Běžné vlastnosti, jako jsou svary, šrouby a materiál, lze nyní ovládat v každé parametrické šabloně pomocí výchozích ovládacích prvků zobrazených pod parametry.
- Přidání těchto ovládacích prvků zjednodušuje práci tvůrce šablony (např. seniorního uživatele) při přípravě parametrických šablon. Nyní není nutné ručně vytvářet speciální parametry pro úpravu běžných vlastností, jako jsou svary, šrouby a materiály.

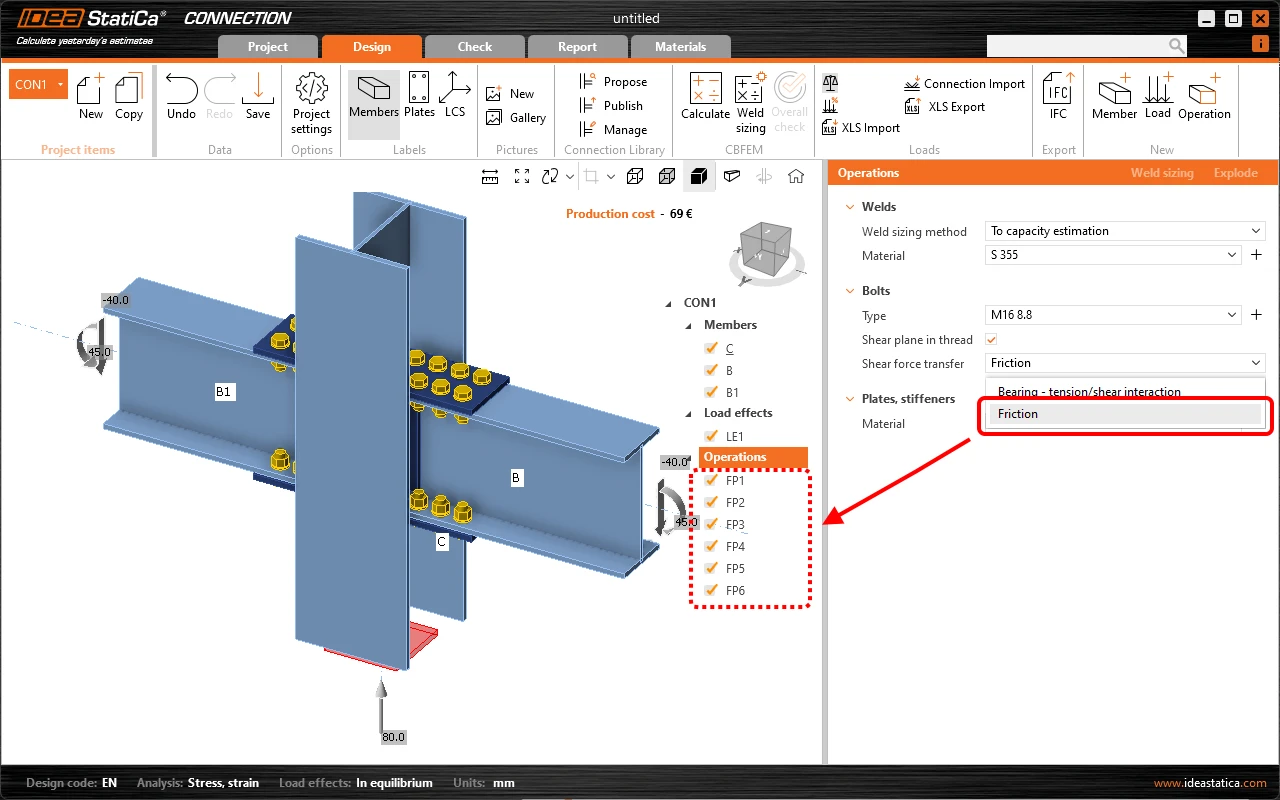

- Někdy chcete sjednotit třídy šroubů nebo materiál plechů a svarů v celém detailu přípoje, i když se parametrická šablona nepoužívá. To lze snadno provést buď výběrem více položek ve stromu a úpravou operací stejného typu (v tomto případě je však nutné to provést vícekrát pro každou skupinu operací zvlášť), nebo je nyní možné změnit požadovanou vlastnost či pouze zkontrolovat, zda je stejná vlastnost použita, jedním kliknutím.
Vydáno ve verzi IDEA StatiCa 24.1.
Vylepšení předdefinované sady
Bylo provedeno několik vylepšení parametrických šablon vytvořených pomocí průvodce (Wizard) za účelem zlepšení použitelnosti, srozumitelnosti a konzistence modelu.

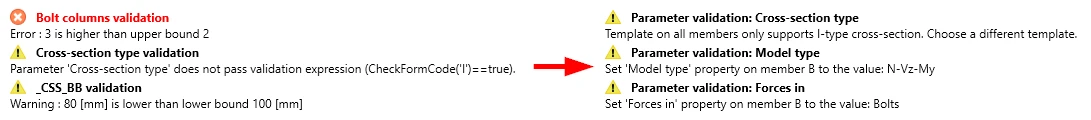

- Validační zprávy byly zpřesněny, nyní se zobrazují pouze funkční a relevantní zprávy, například o nesprávném typu prvku, kompatibilitě průřezů nebo problémech s definicí zatížení.
- Texty zpráv byly rovněž přepracovány pro lepší čitelnost a technickou přesnost.
- Šablony nyní správně zachovávají data průřezu pro úhelníky a výztužné prvky, což zajišťuje přesné generování geometrie.
- Vlastní průřezy (CSS) uložené v MPRL jsou zahrnuty do šablon a automaticky se použijí na nové modely.

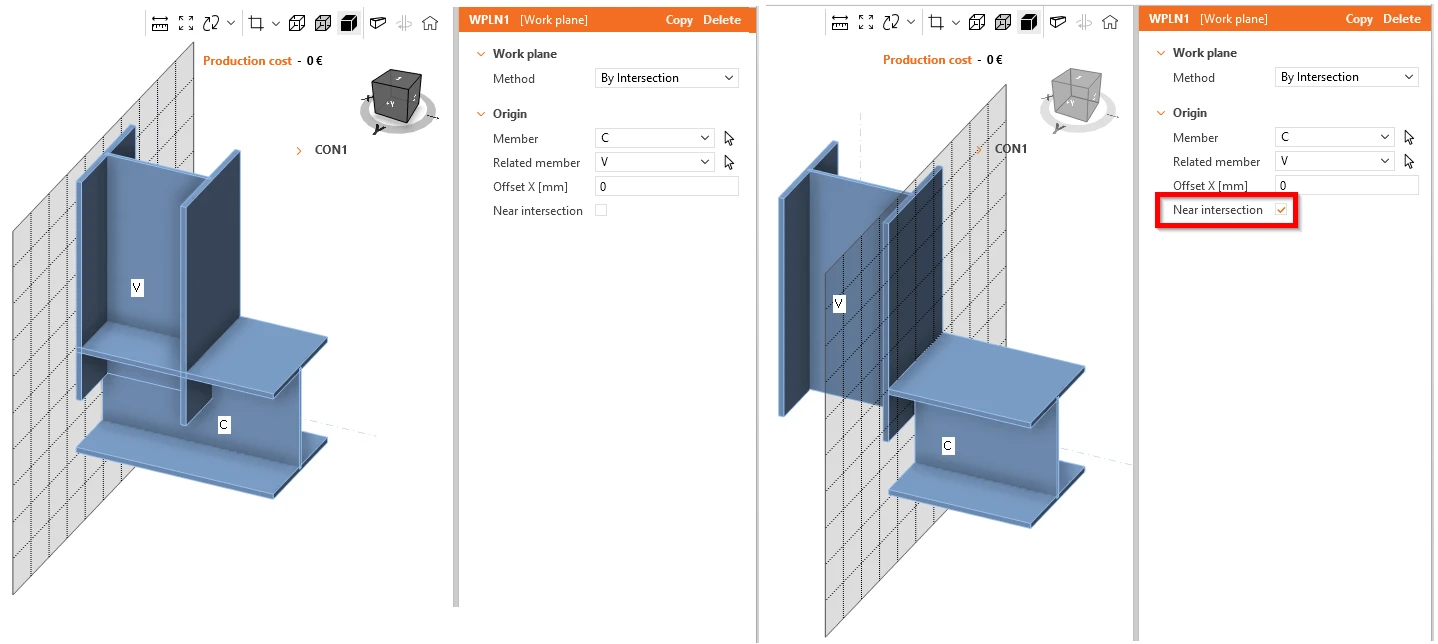

- Nová metoda operace roviny (Workplane), Intersection, umožňuje použití šablon pro prvky končící ve směru X+ i X– v rámci Checkbotu, s nastavitelným posunem a umístěním na bližší nebo vzdálenější hraně souvisejícího prvku.

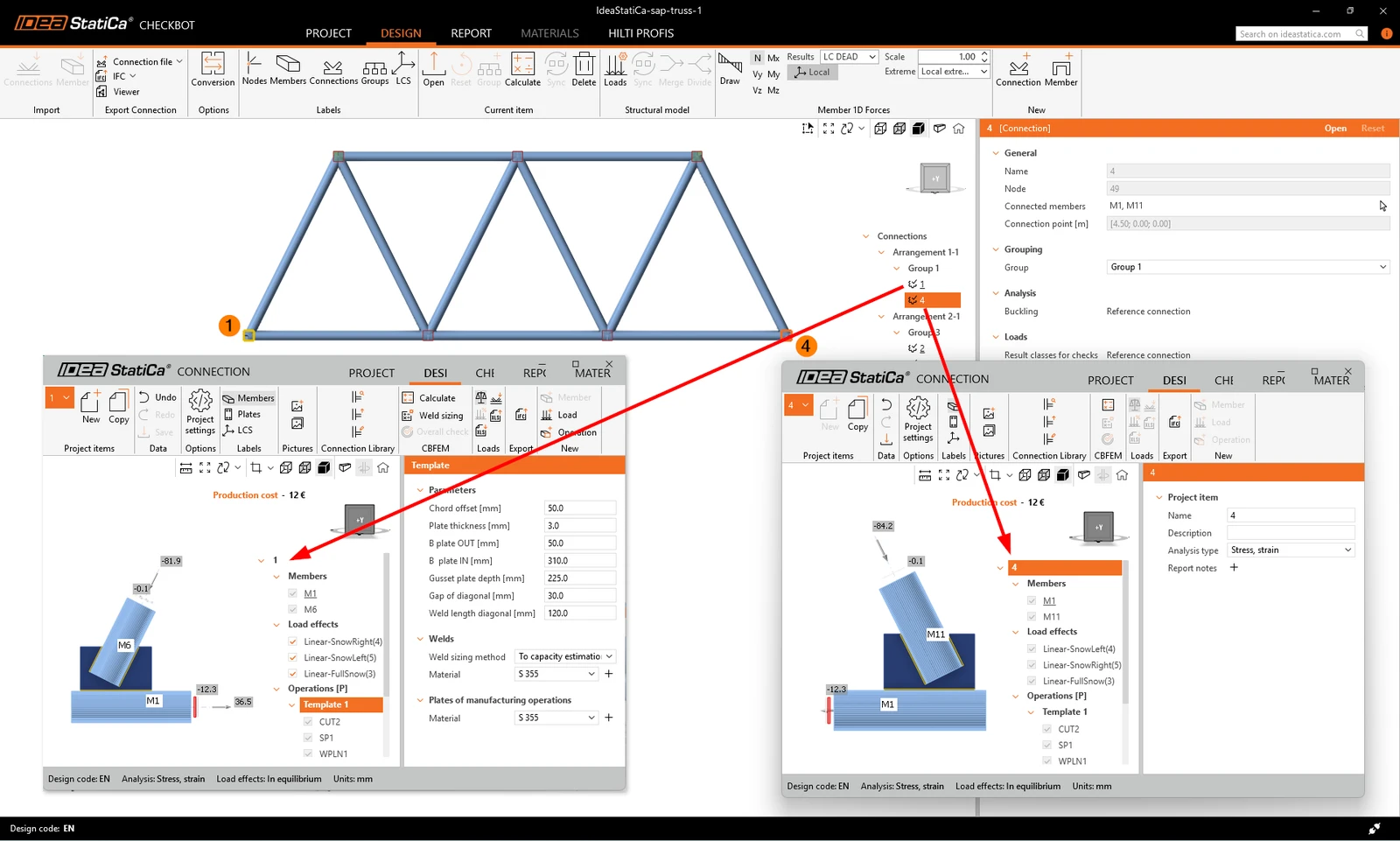

Díky této nové funkci jsou šablony použitelné na obou koncích v Checkbotu.
Parametrické šablony lze také kombinovat mezi sebou nebo se standardními výrobními operacemi.
Vydáno ve verzi IDEA StatiCa 25.1.
