1 Nowy projekt

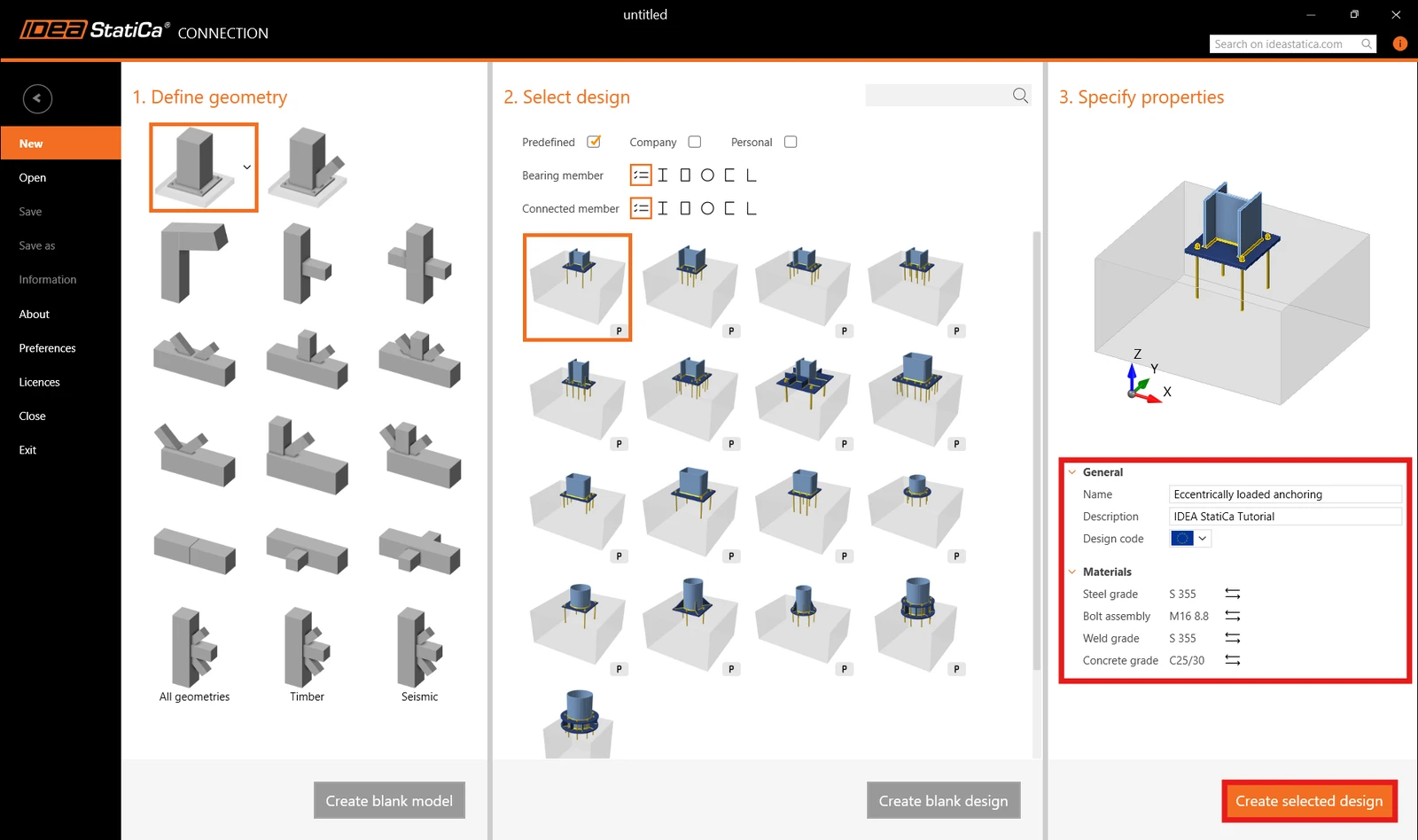

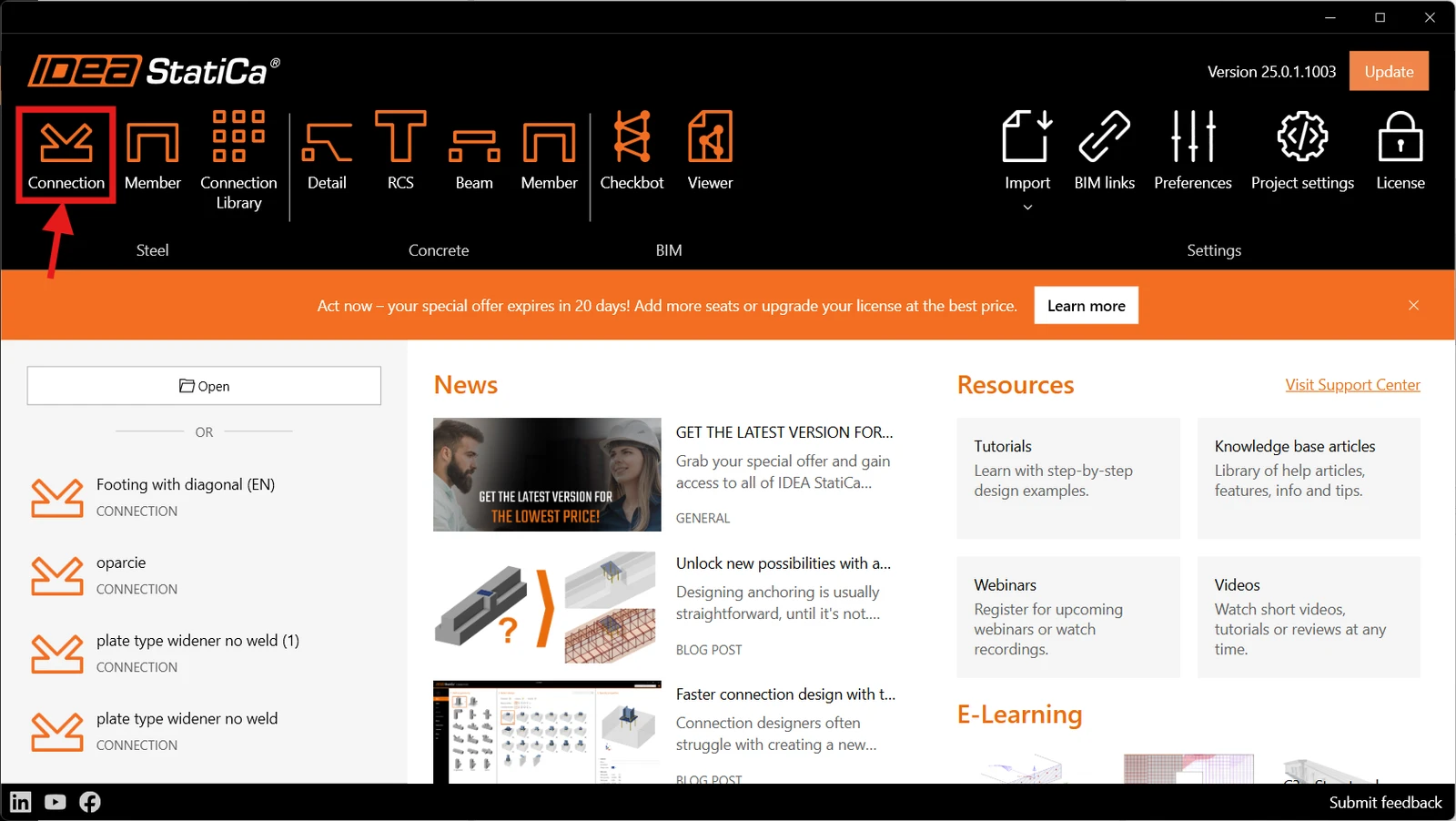

Uruchom IDEA StatiCa Connection. Wszystko zaczyna się na karcie Steel.
Zachowaj domyślne ustawienia dla topologii kotwienia i przejdź do aplikacji.
2 Projektowanie

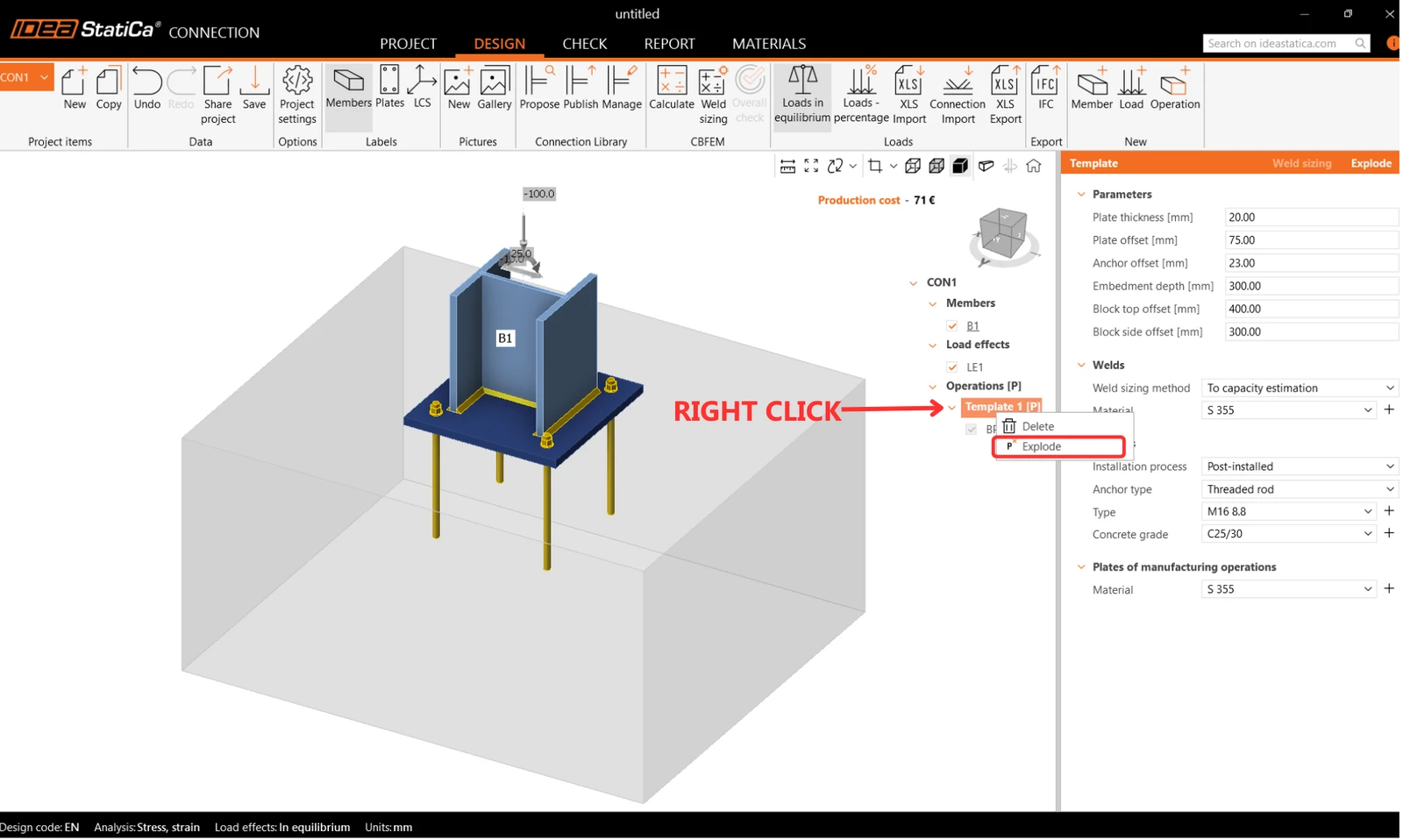

Po utworzeniu rozwiązania z szablonu, aby przesunąć stopę fundamentową do krawędzi, musimy rozbić szablon na oddzielne operacje.

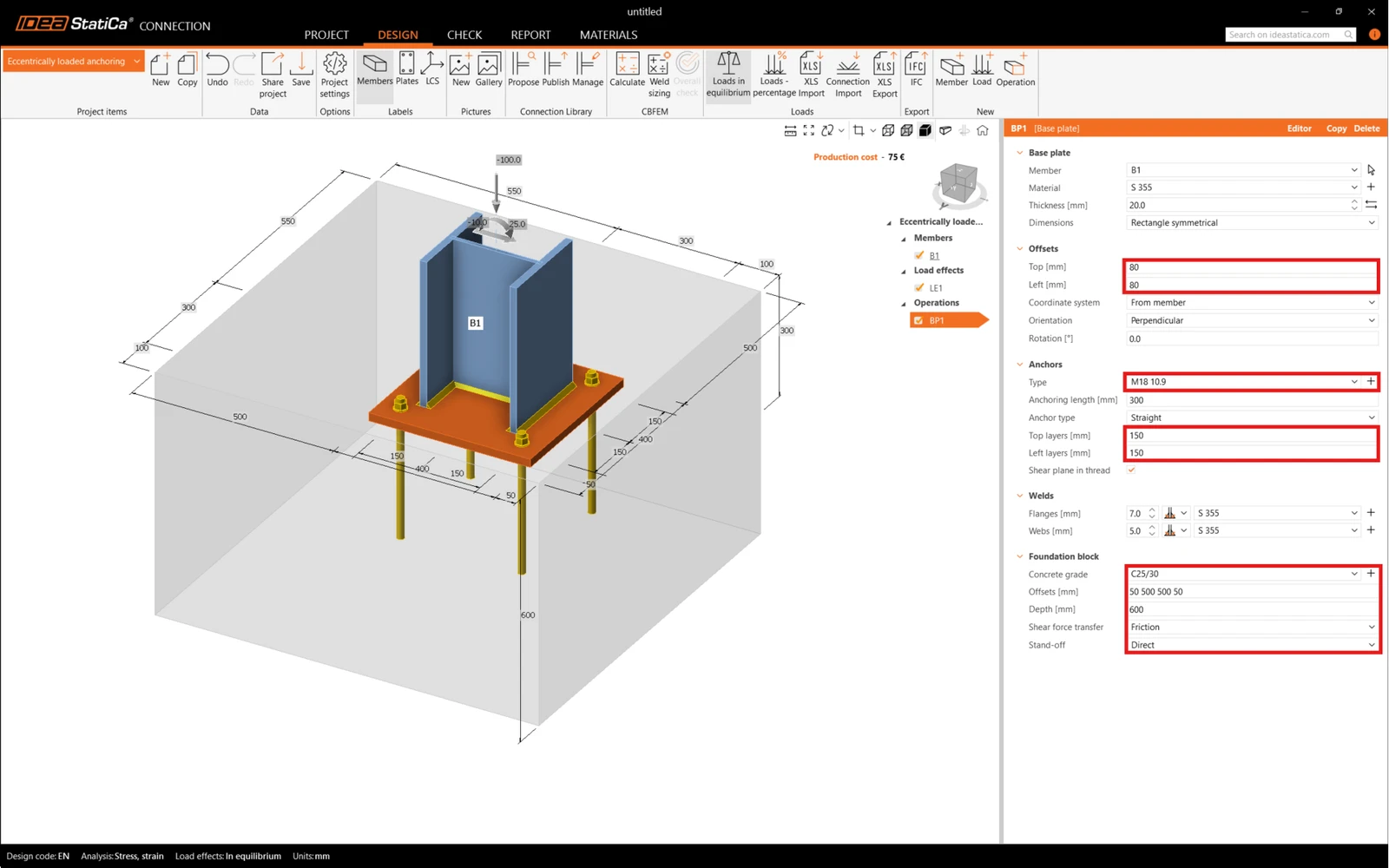

Dostosujmy płytę podstawy i ustawmy przenoszenie siły poprzecznej jako Tarcie.
Uwaga: Od momentu wydania wersji 24.1, IDEA StatiCa Detail nie jest już w wersji BETA dla projektowania kotwienia 3D. W tej nowej wersji ścinanie może być przenoszone również przez kotwy, ostrogi i tarcie.

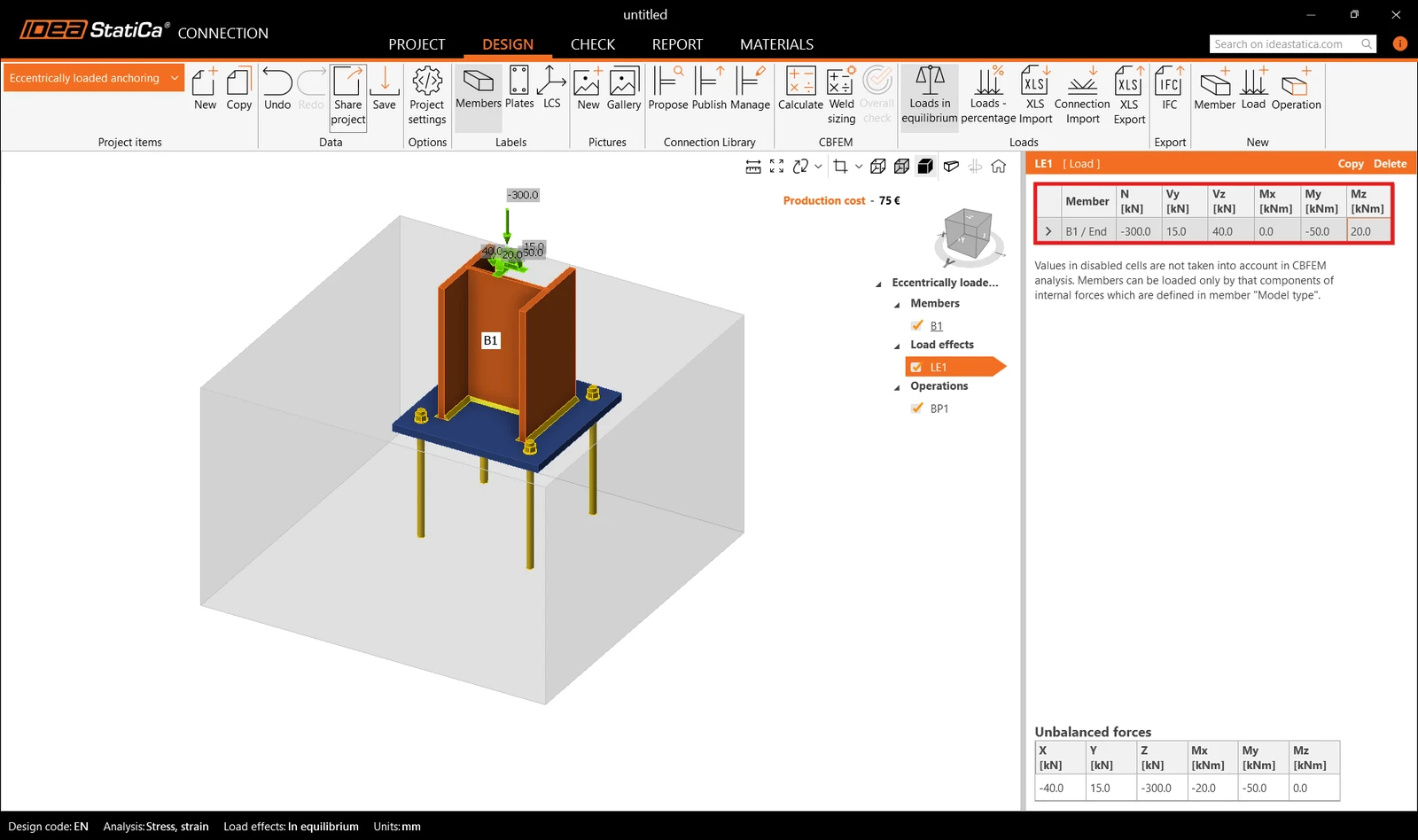

Wprowadź siły wewnętrzne dla dwuosiowo obciążonego kotwienia. Siły wewnętrzne powodują naprężenia ściskające na styku pomiędzy podłożem a blokiem betonowym. Domyślnie przyjmuje się, że blok betonowy jest zarysowany.
3 Sprawdzenie

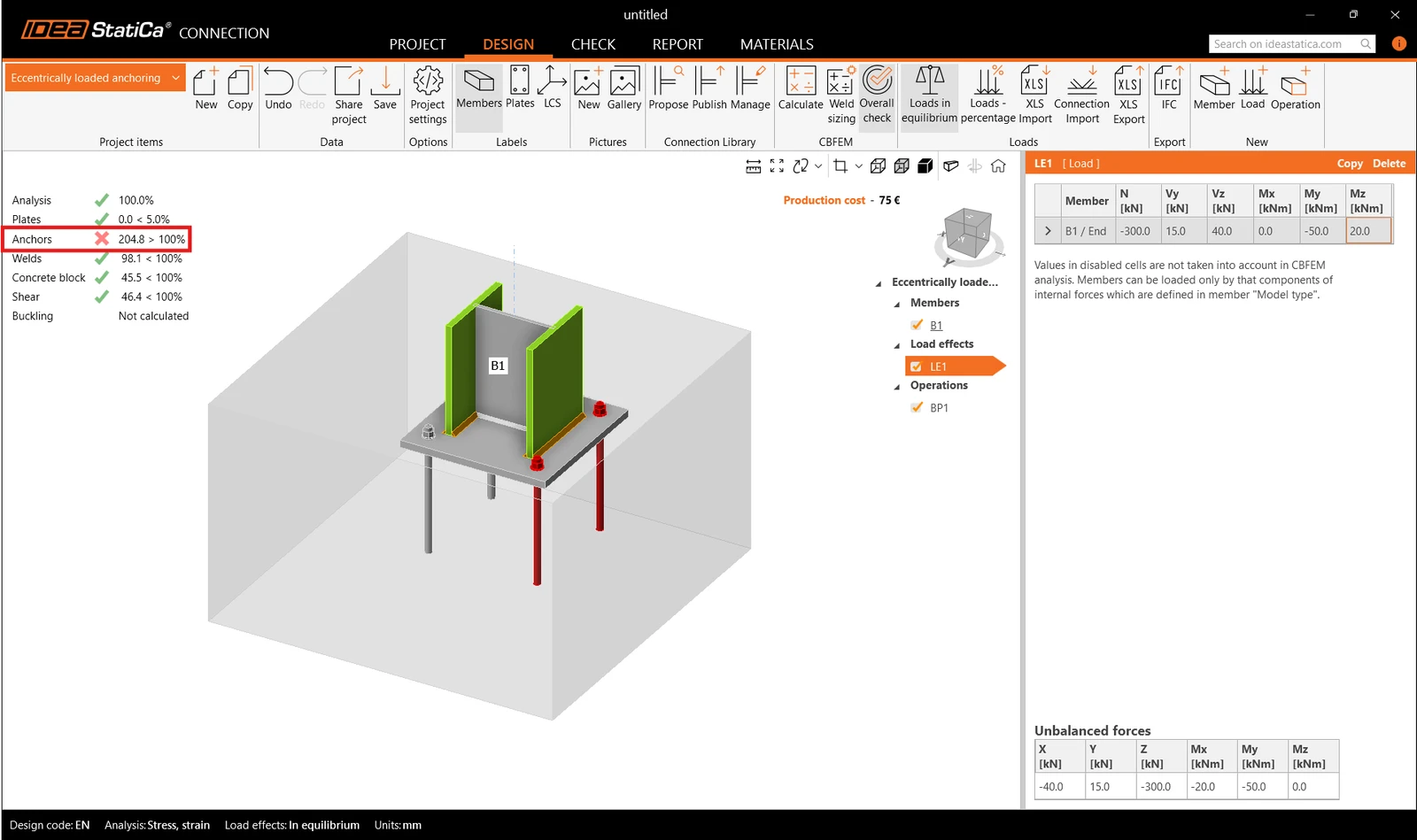

Przejdź do karty Check i Calculate. Sprawdzenie normowe wykazuje formę zniszczenia na kotwach. Przeanalizujmy to bardziej szczegółowo.

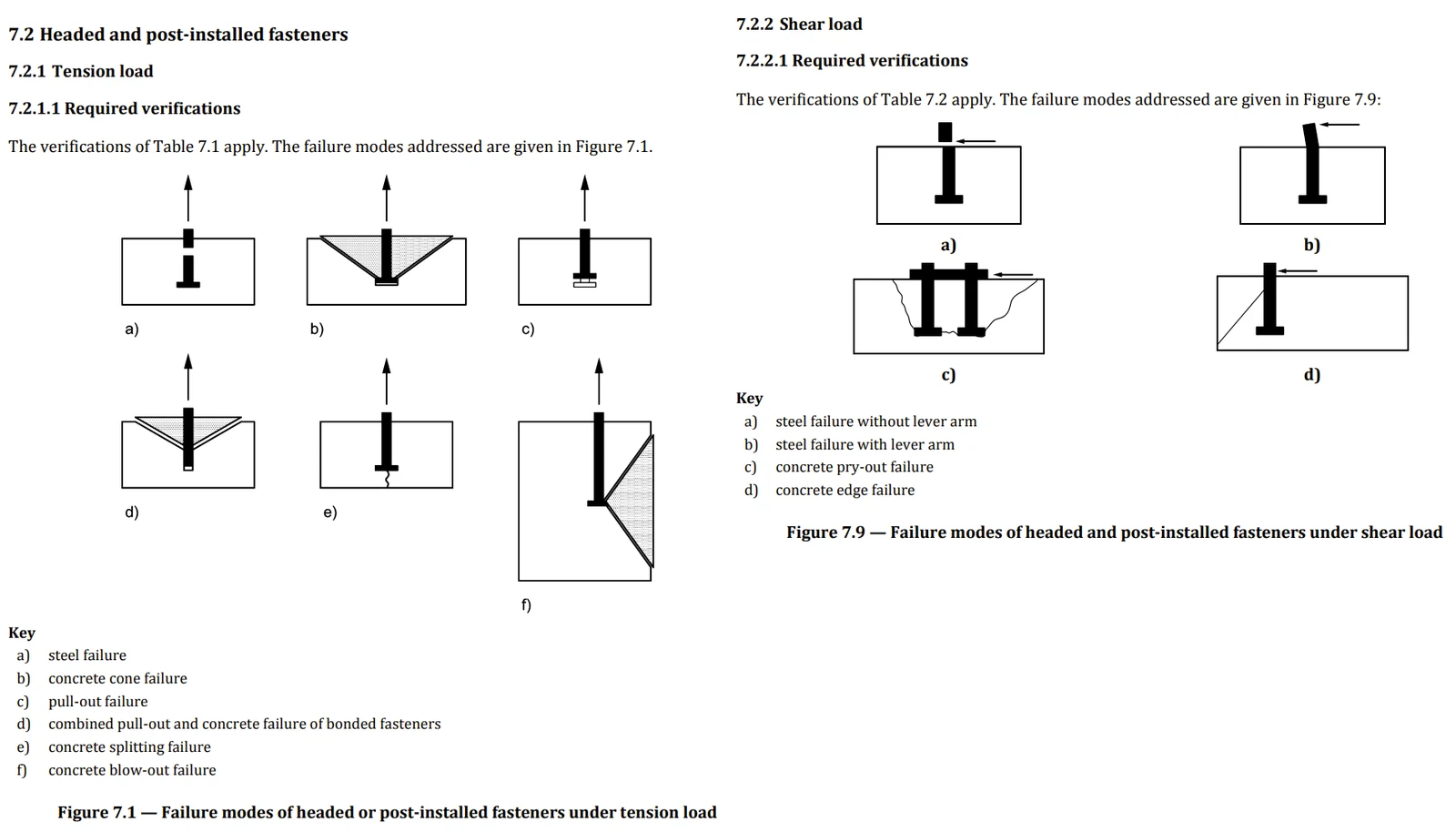

Zbadajmy potencjalne mechanizmy zniszczenia dla rozciągania, ścinania i ich wzajemnej interakcji zgodnie z EN 1992-4.

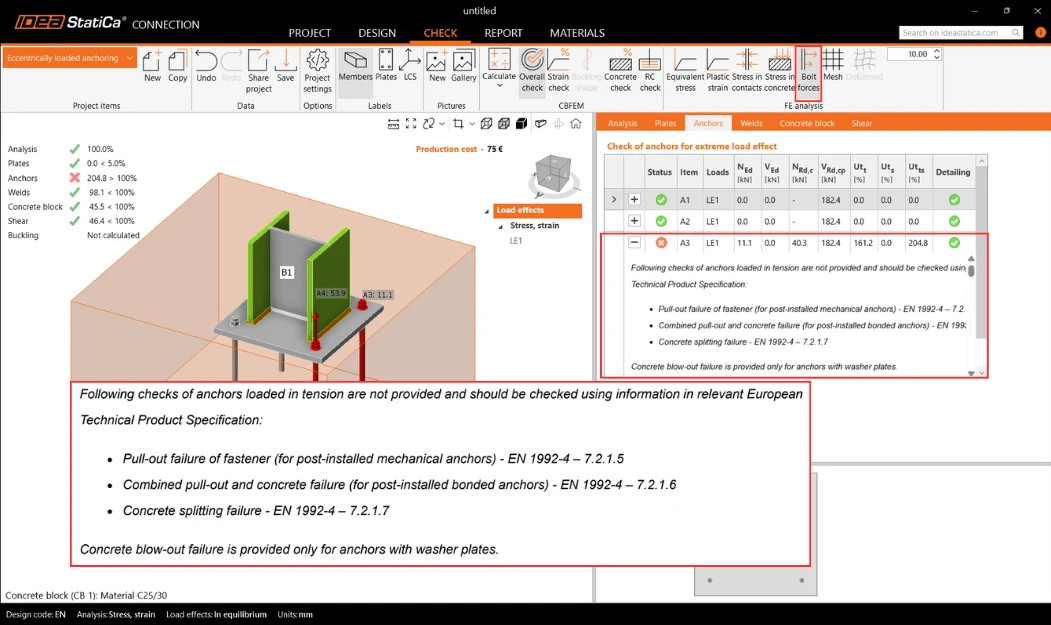

Prosimy o przejrzenie szczegółowego sprawdzenia kotew, ponieważ ujawnia ono niezgodność na pierwszej stronie. Poinformuje Cię to o sprawdzeniach normowych, które musisz wykonać ręcznie lub przy użyciu innych metod, ponieważ nie są one uwzględnione w IDEA StatiCa Connection. Zaleca się podjęcie niezbędnych działań w celu rozwiązania tego problemu.
Z powodu niepowodzenia sprawdzenia kotew:
- Problem jest spowodowany przez nośność betonu na wyrwanie kotew przy rozciąganiu i ścinaniu
- Ten problem można łatwo rozwiązać w IDEA StatiCa Detail, opartym na metodzie 3D CSFM. Pomaga to przezwyciężyć model niezbrojonych, zarysowanych bloków betonowych w IDEA StatiCa Connection.
4 Eksport
Opracowana wewnętrznie aplikacja IDEA StatiCa Connection posiada teraz zaawansowane połączenie BIM z Detail, umożliwiające projektowanie i sprawdzanie żelbetowych bloków fundamentowych z uwzględnieniem wielu kombinacji.
Warunki wstępne dla eksportu:
- Model musi być wcześniej obliczony, a wyniki uwzględnione

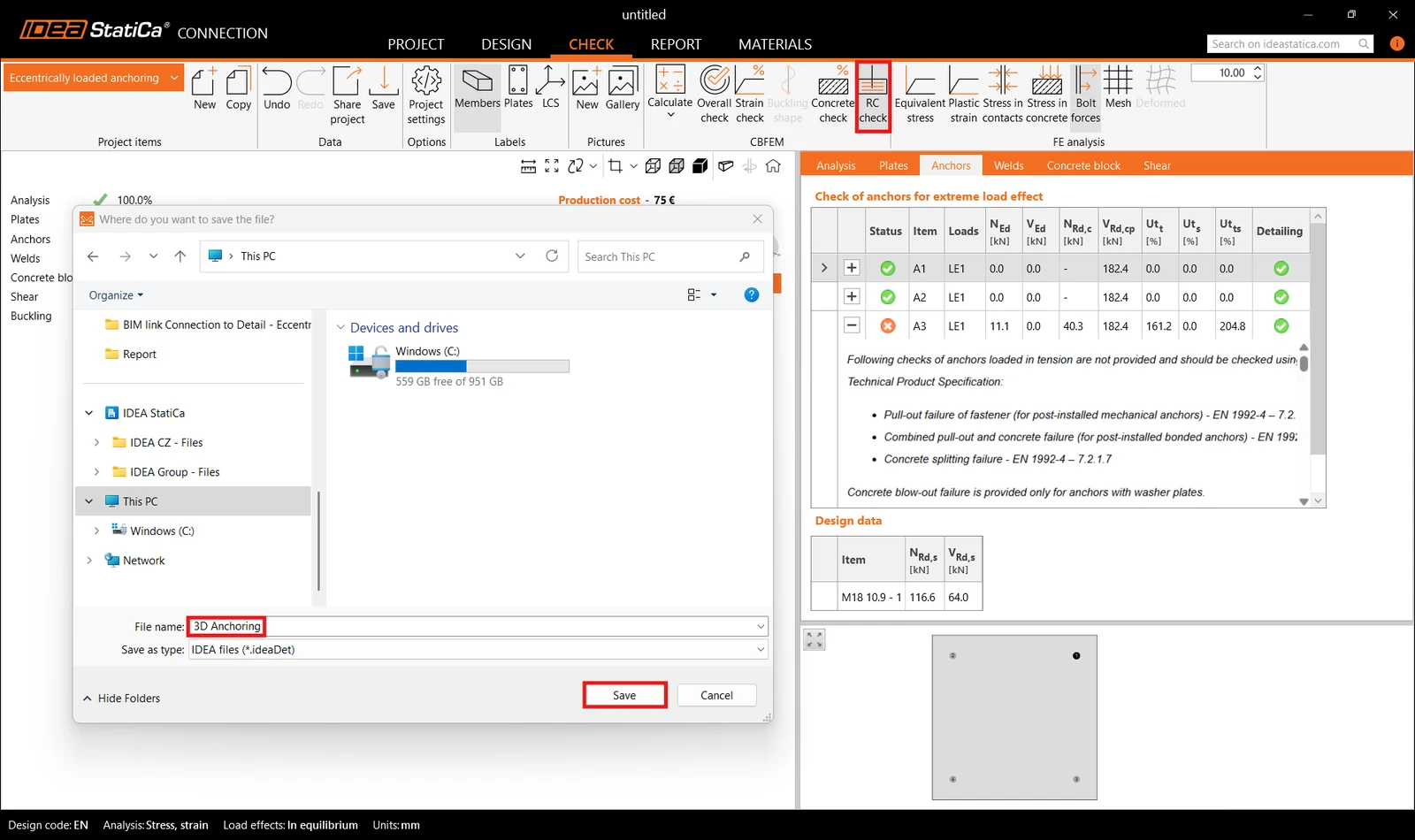

Przejdź do karty Check -> RC check -> Save.
Eksport jest dozwolony wyłącznie dla topologii kotwienia. Eksport umożliwia przeniesienie:
- Bloku betonowego
- Kotew
- Płyty podstawy
- Obciążeń
Dodatkowe informacje i parametry, które są ustawiane zgodnie z odpowiednimi ustawieniami w Connection:
- Przenoszenie ścinania (przez kotwy, ostrogi i tarcie)
- Materiał
- Typ zakotwienia: montowane po betonowaniu (klejone) / wylewane na miejscu budowy
- Typ zakotwienia na końcu: podkładka/proste/hak/śruba z łbem
- Współczynnik tarcia
5 Projektowanie
Ta sekcja umożliwia modyfikację elementów, podpór, obciążeń i kombinacji oraz zestawu zbrojenia.
Podpora

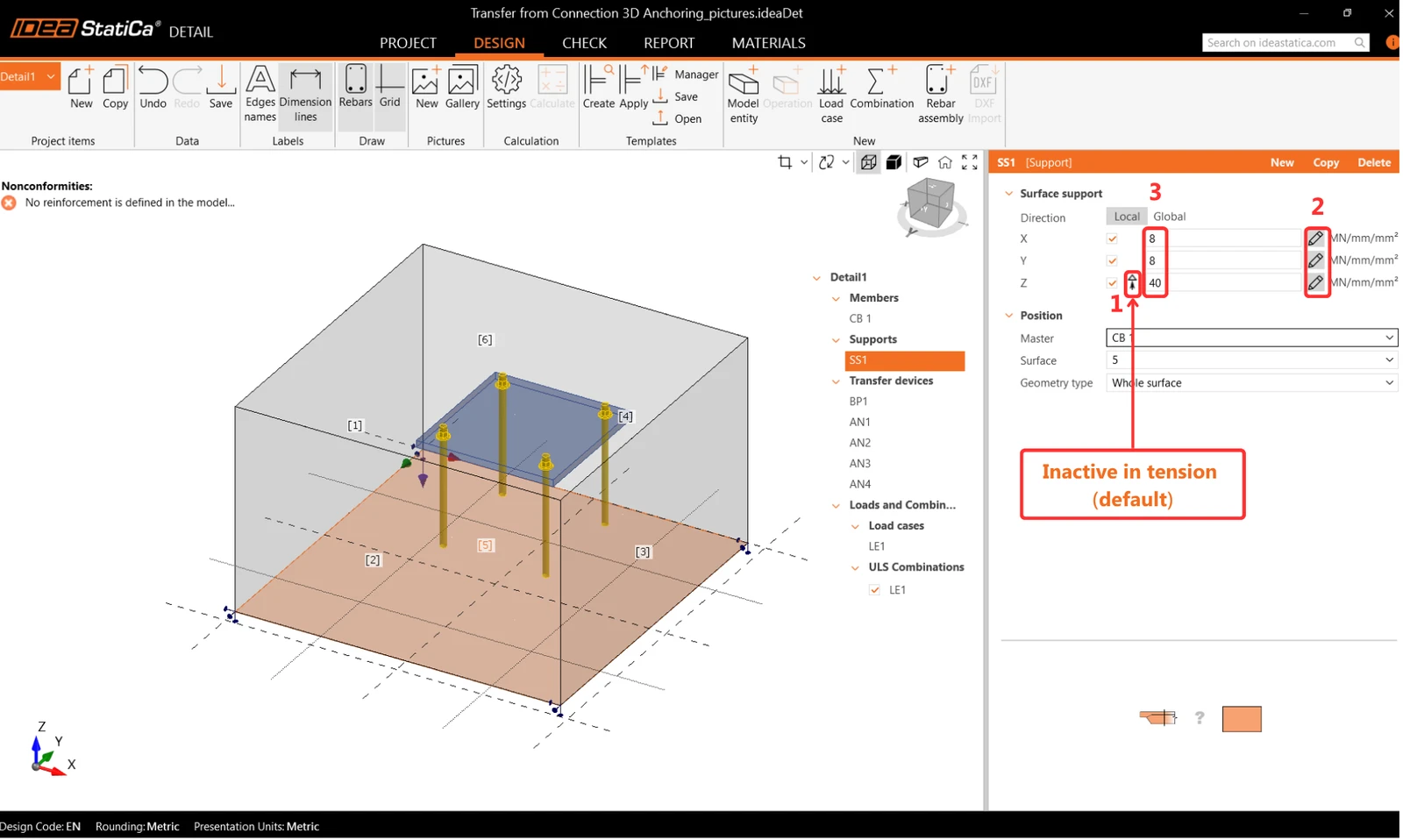

Podłoże posiada pewną sztywność, którą należy uwzględnić w celu precyzyjnego projektowania. Podpora powierzchniowa umożliwia sztywność we wszystkich trzech kierunkach i jest domyślnie nieaktywna przy rozciąganiu (nieliniowość brzegowa).
- Prosimy zachować ostrożność przy przyjmowaniu założeń dotyczących warunków brzegowych. W przypadku nieliniowości, jeśli momenty są dość wysokie, podparcie bloku betonowego przy rozciąganiu może się odwrócić podczas analizy, powodując duże obroty. Może to prowadzić do rozbieżności modelu z powodu ruchu ciała odkształcalnego.
Elementy przenoszące
Kotwy są przejmowane z IDEA StatiCa Connection. Można wybrać dwa typy kotew.
Kotwy wylewane na miejscu budowy:
- Kotwy zainstalowane wcześniej, o tych samych właściwościach przyczepności co pręty zbrojeniowe
Kotwy montowane po betonowaniu (klejone):
- Kotwy montowane po betonowaniu (kotwy chemiczne) z możliwością dostosowania wytrzymałości przyczepności na podstawie rzeczywistej wytrzymałości przyczepności.

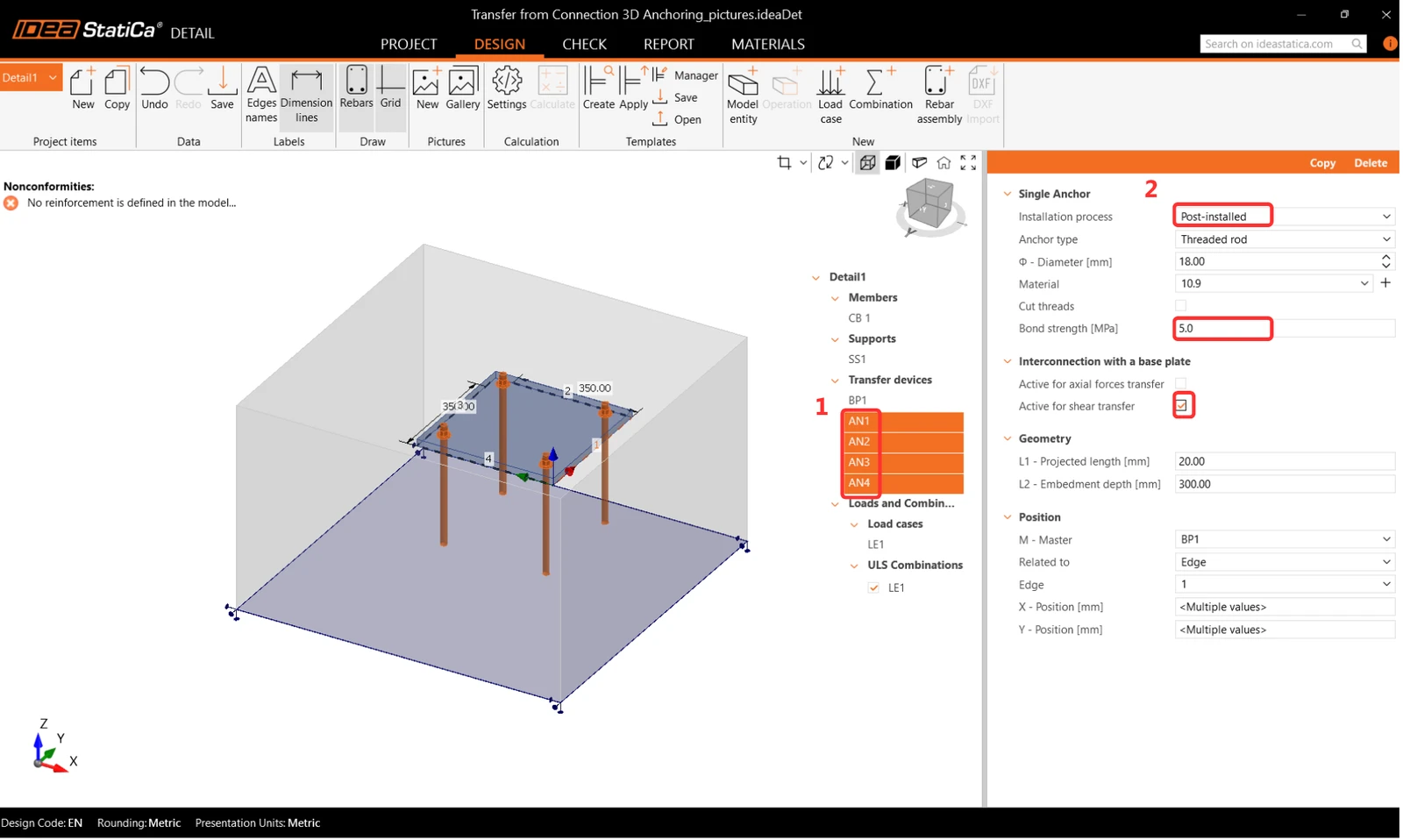

Zwróć uwagę na poprawne ustawienie Połączenia z płytą podstawy. W przypadku importowania fundamentu z aplikacji Connection, Przenoszenie sił osiowych powinno być WYŁĄCZONE, a Przenoszenie ścinania powinno być WŁĄCZONE. Powodem jest to, że kotwy są obciążane bezpośrednio przez siły. Więcej na ten temat możesz przeczytać tutaj.
Gdybyś projektował fundament od podstaw w aplikacji Detail, obie opcje byłyby WŁĄCZONE. Podczas przenoszenia ścinania przez kotwy, użytkownik musi określić, które kotwy będą przenosić siłę poprzeczną, i zaznaczyć odpowiednie pole wyboru. Jest to zgodne z wymaganiami EN, które określają, że ścinanie powinno być przypisane wyłącznie do kotew efektywnych w sprawdzeniu zniszczenia krawędzi betonu.
Zbrojenie

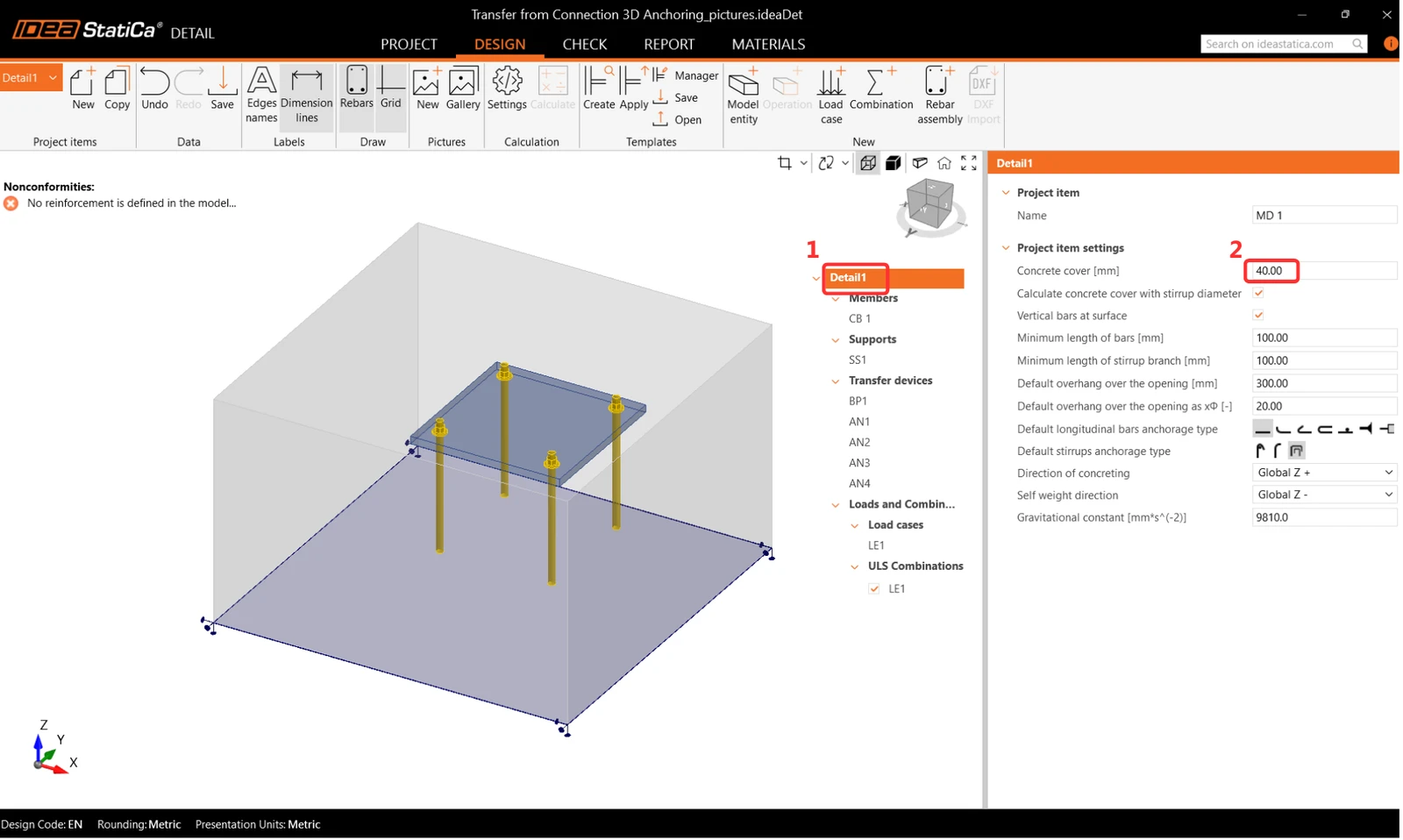

Ustaw otulinę betonową na 40 mm, która będzie używana jako wartość domyślna dla zbrojenia.

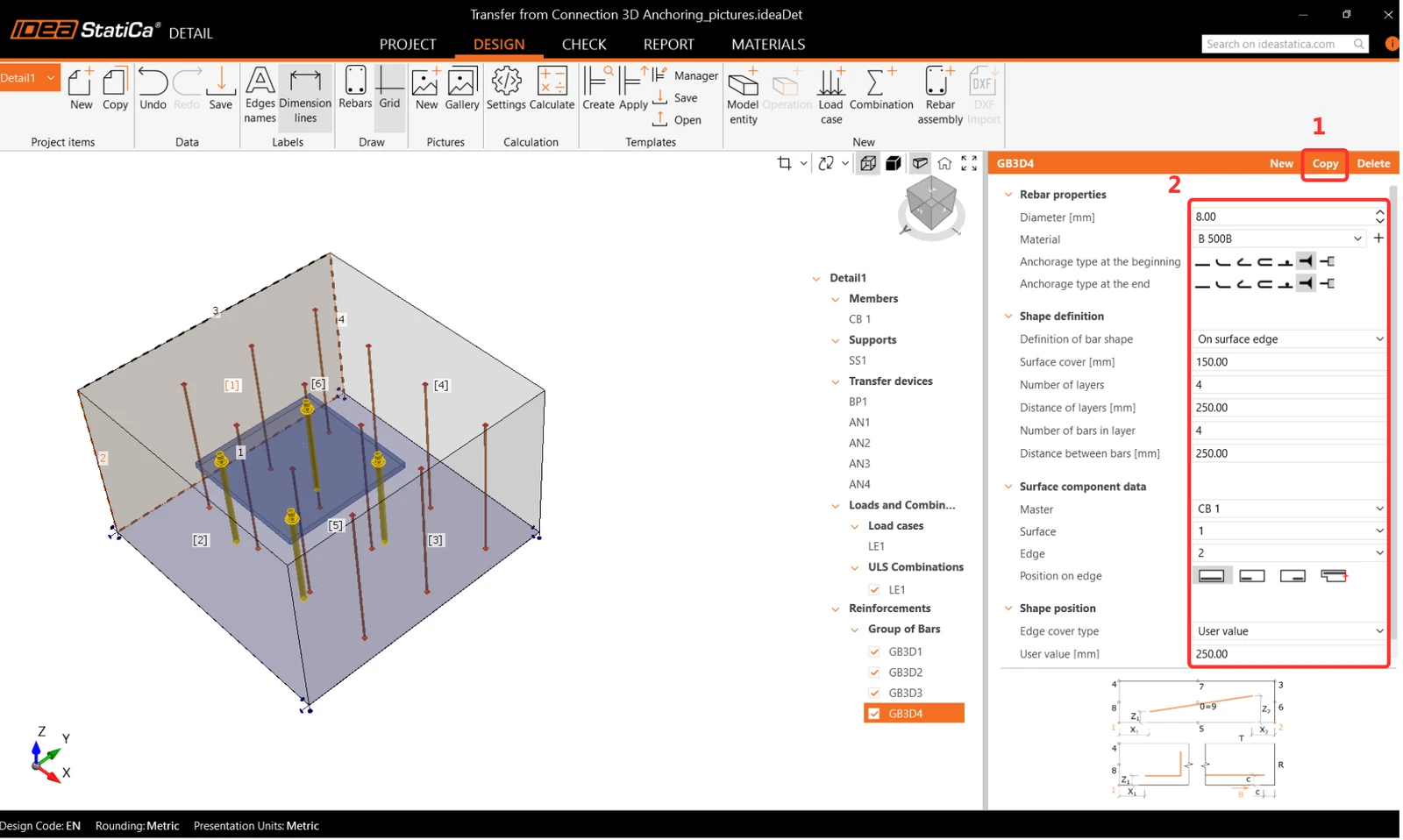

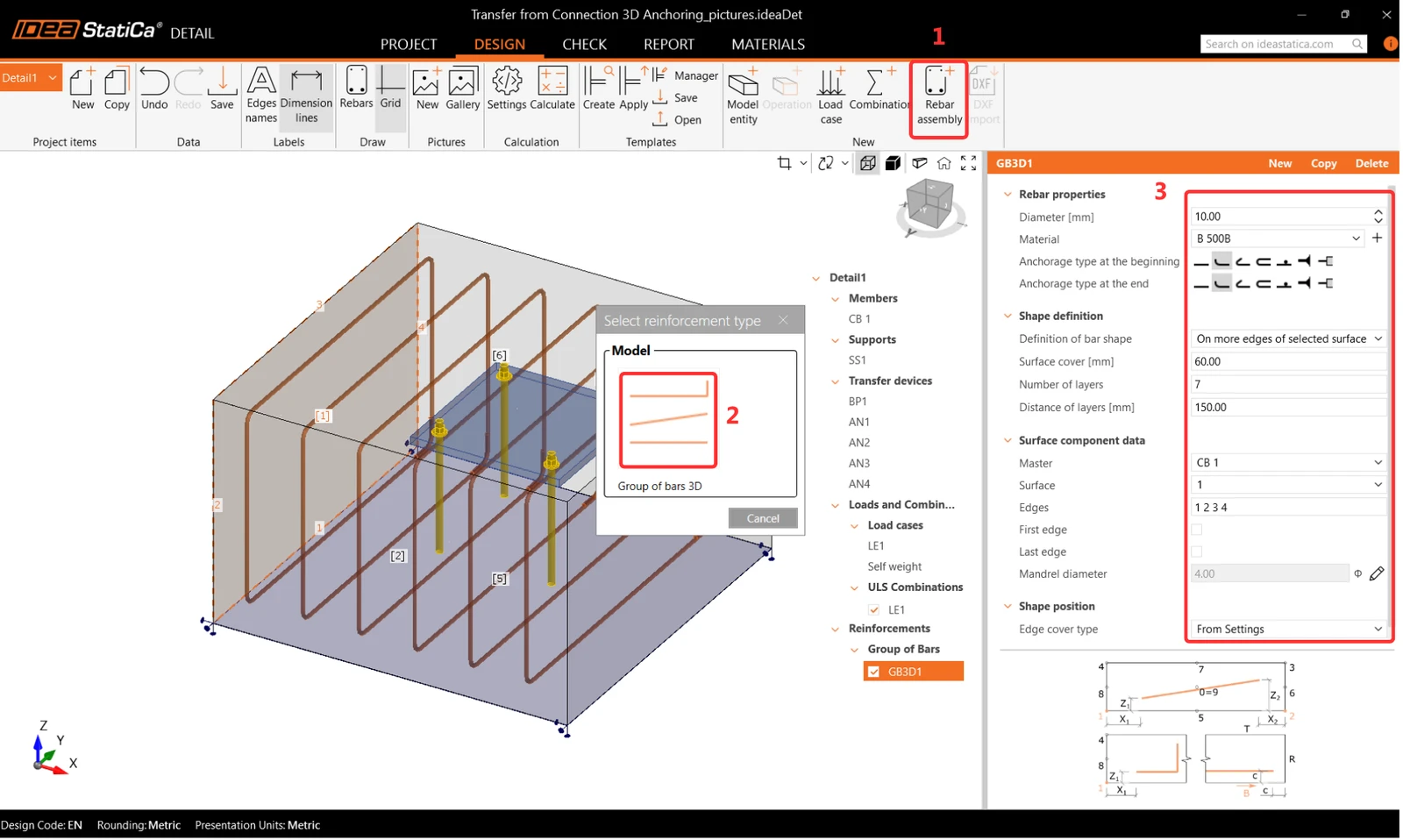

Wybierz Rebar-Assembly(1)-->Group of the bars 3D(2) i wypełnij Diameter, Properties oraz Geometry(3).

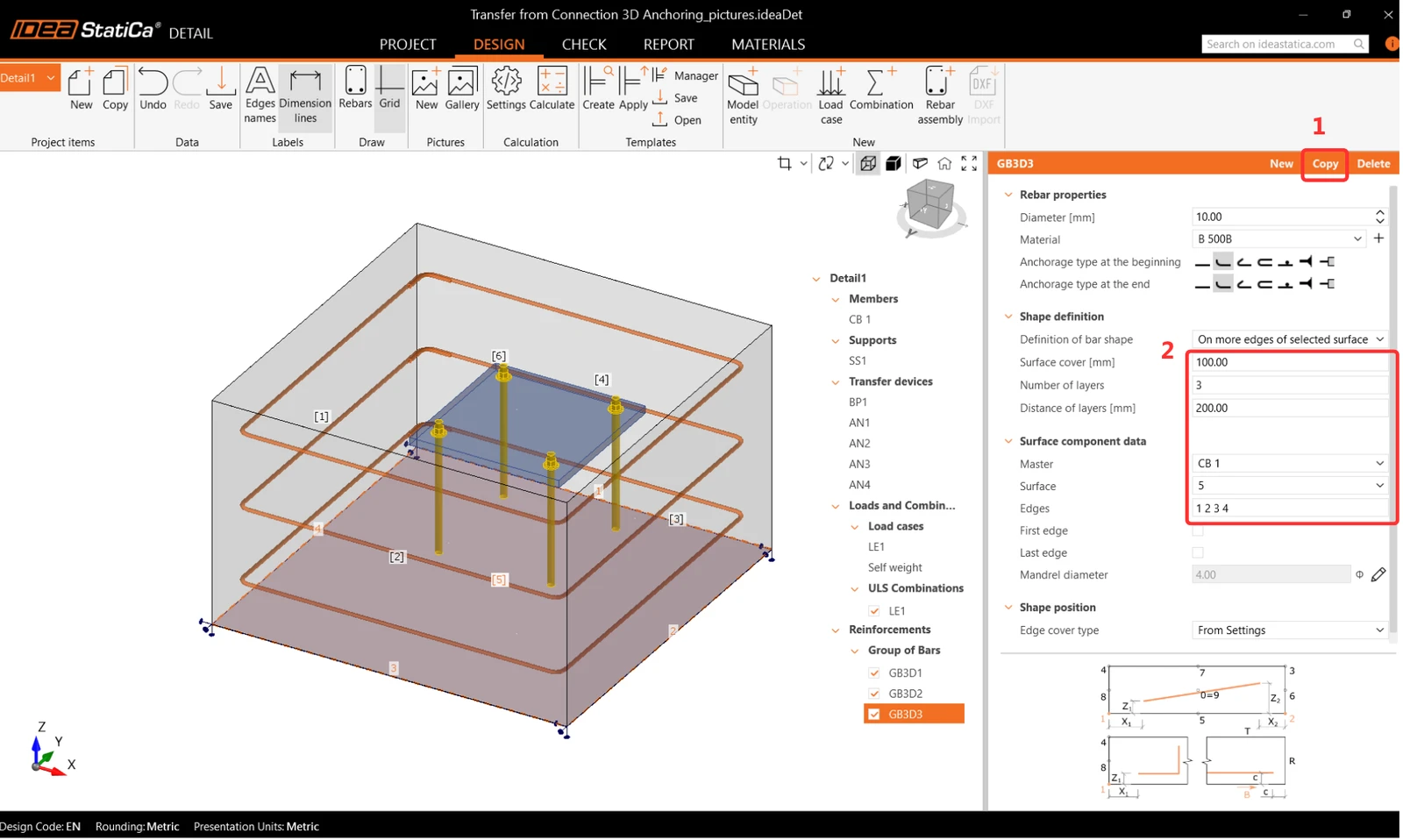

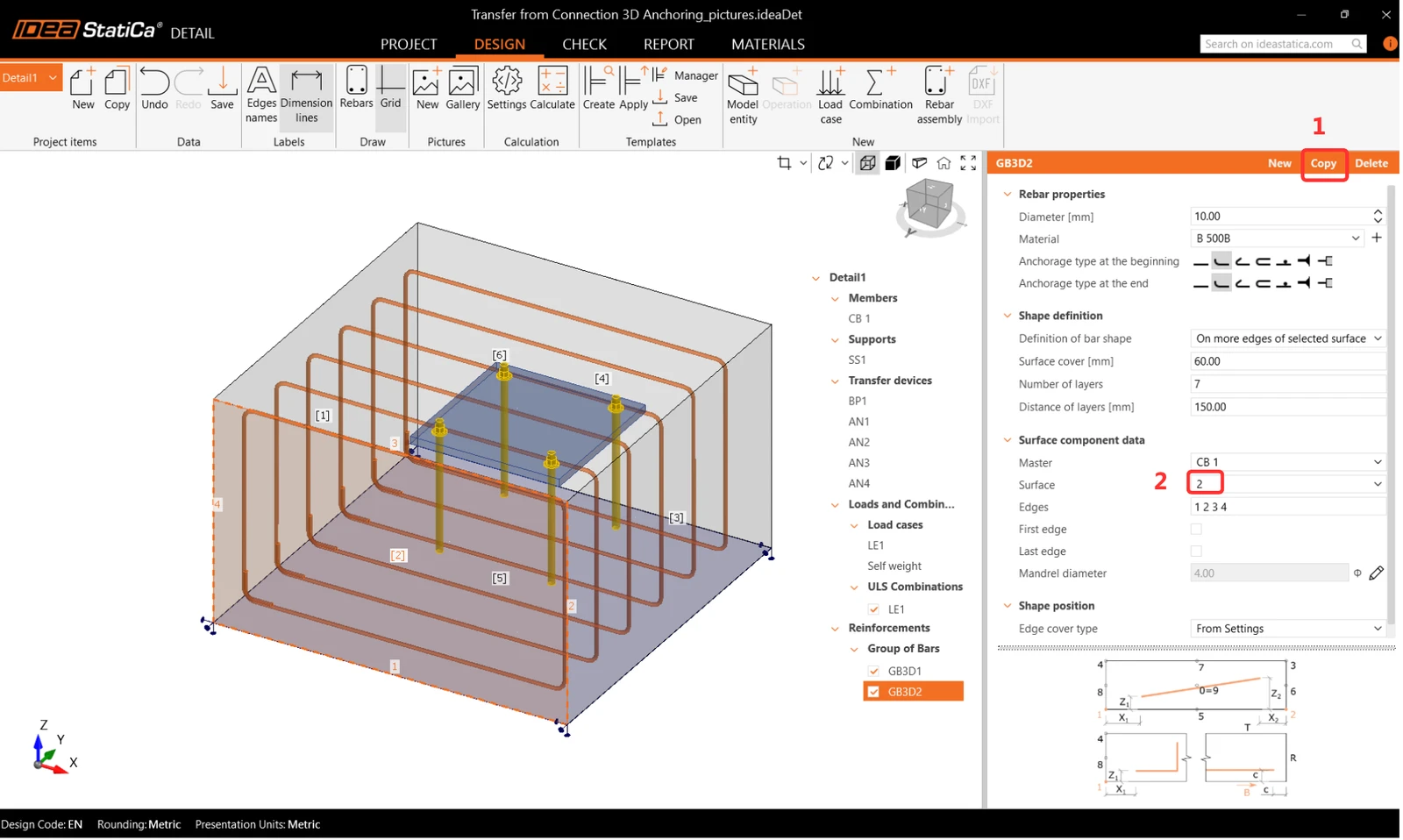

Skopiuj operację i zmień Surface. Wszystkie pozostałe opcje pozostają bez zmian.
Skopiuj operację i zmień poniższe opcje.
Skopiuj operację i zmień poniższe opcje.
Obciążenia i kombinacje
Kombinacje są przejmowane z IDEA StatiCa Connection. Wszystkie konsekwencje importu są opisane
szczegółowo w - Import kotwienia z Connection do Detail.

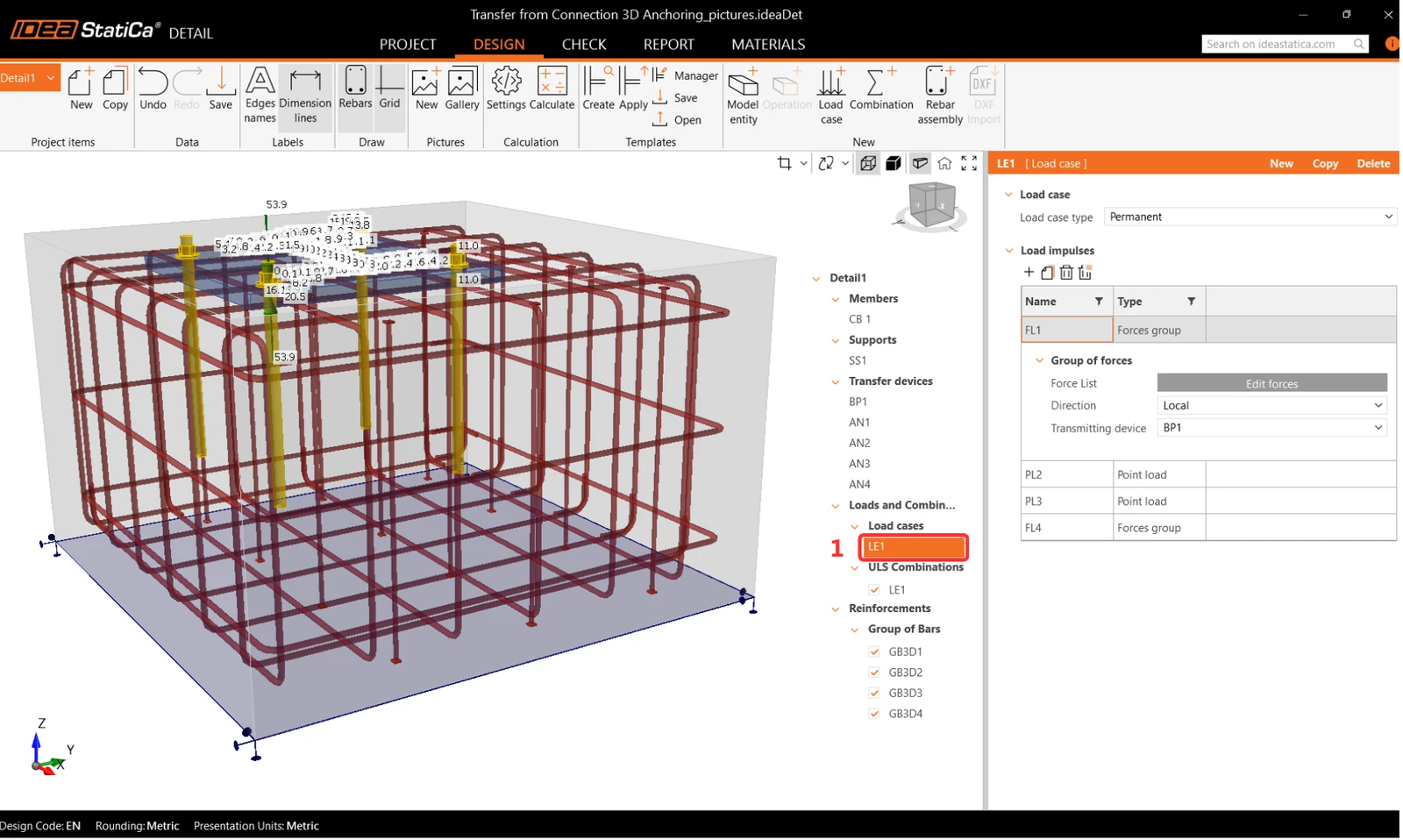

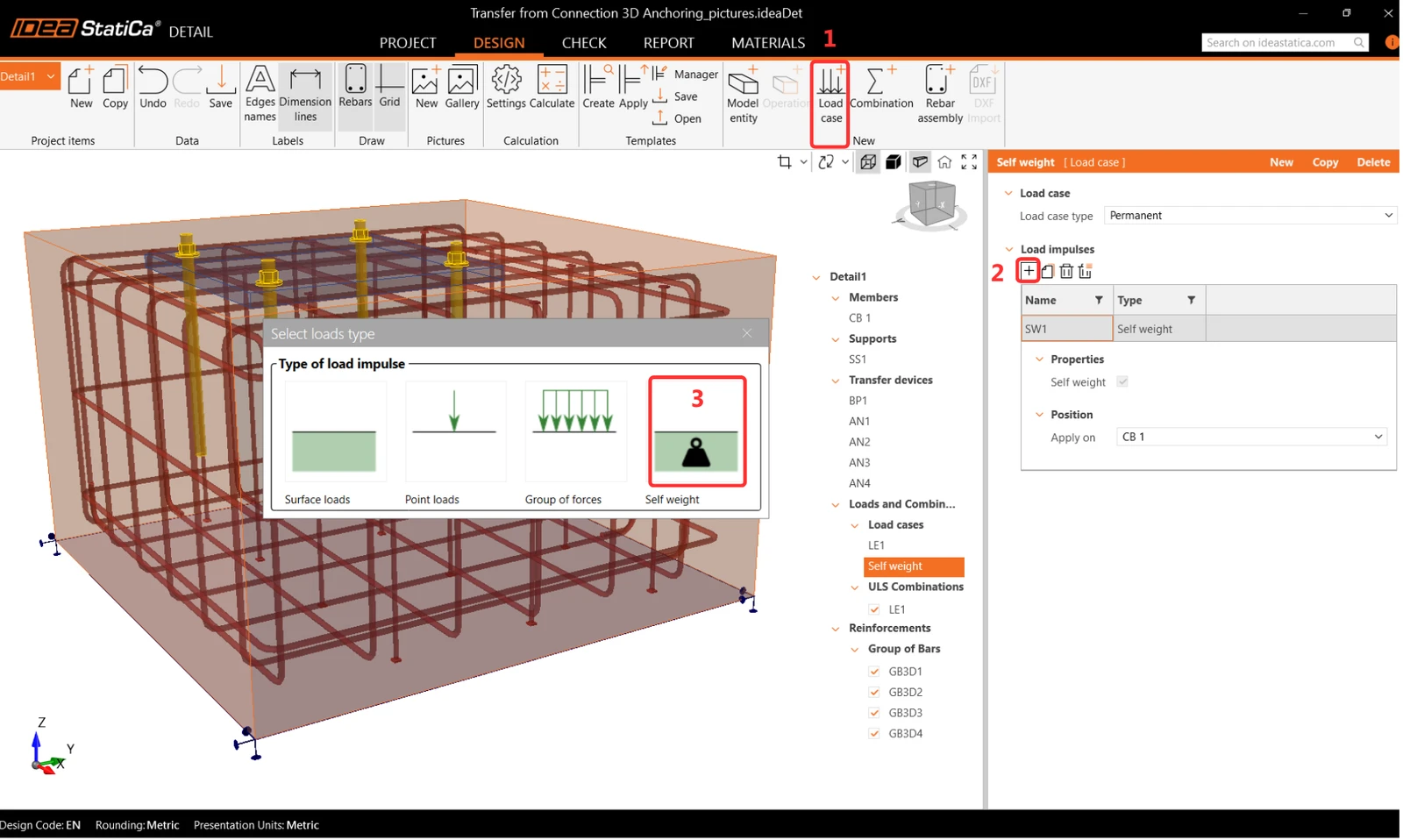

Utwórzmy ciężar własny:

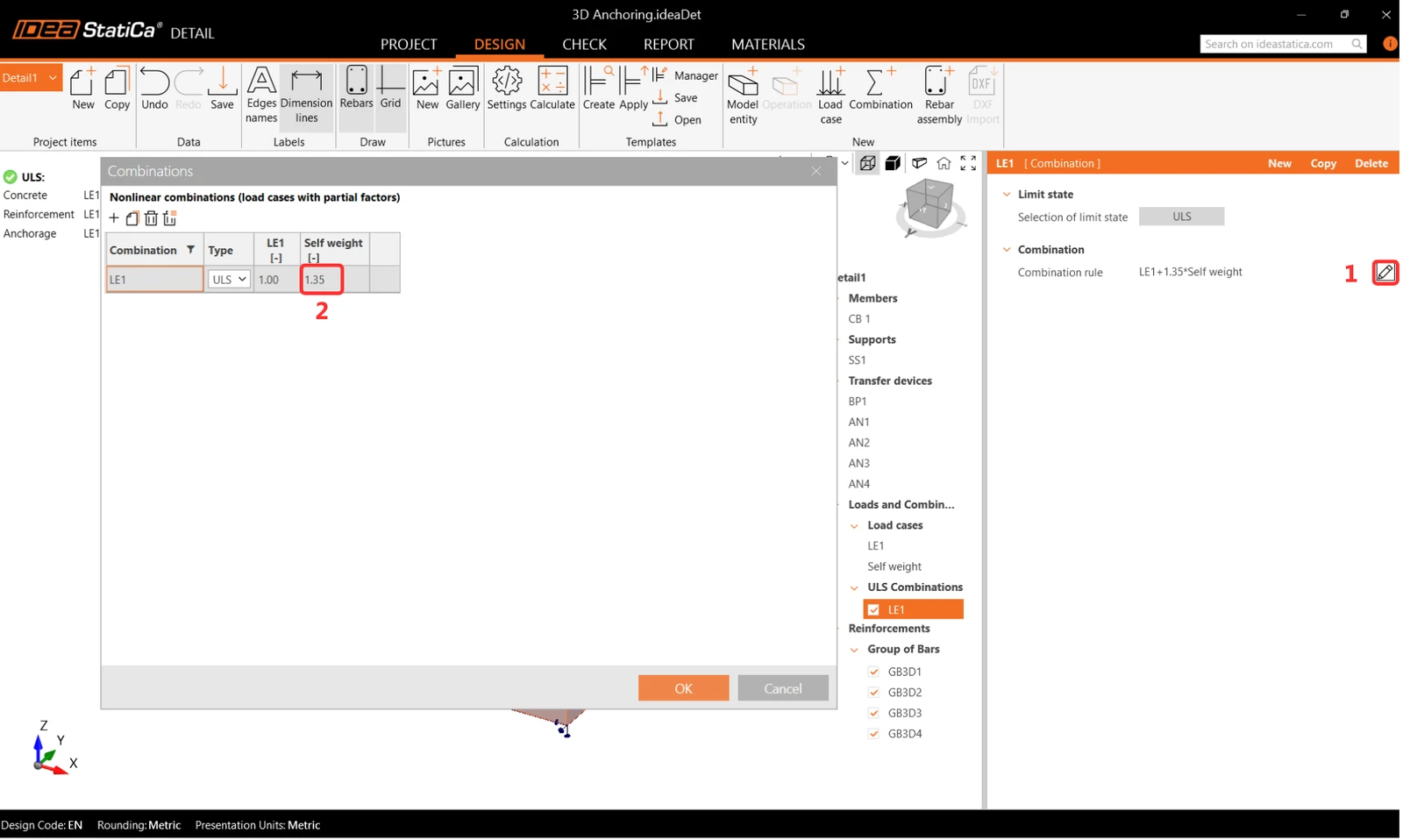

Utwórz kombinację z ciężarem własnym i dodaj współczynnik dla ciężaru własnego = 1,35 zgodnie z normą
EN 1991-1-1
6 Sprawdzenie

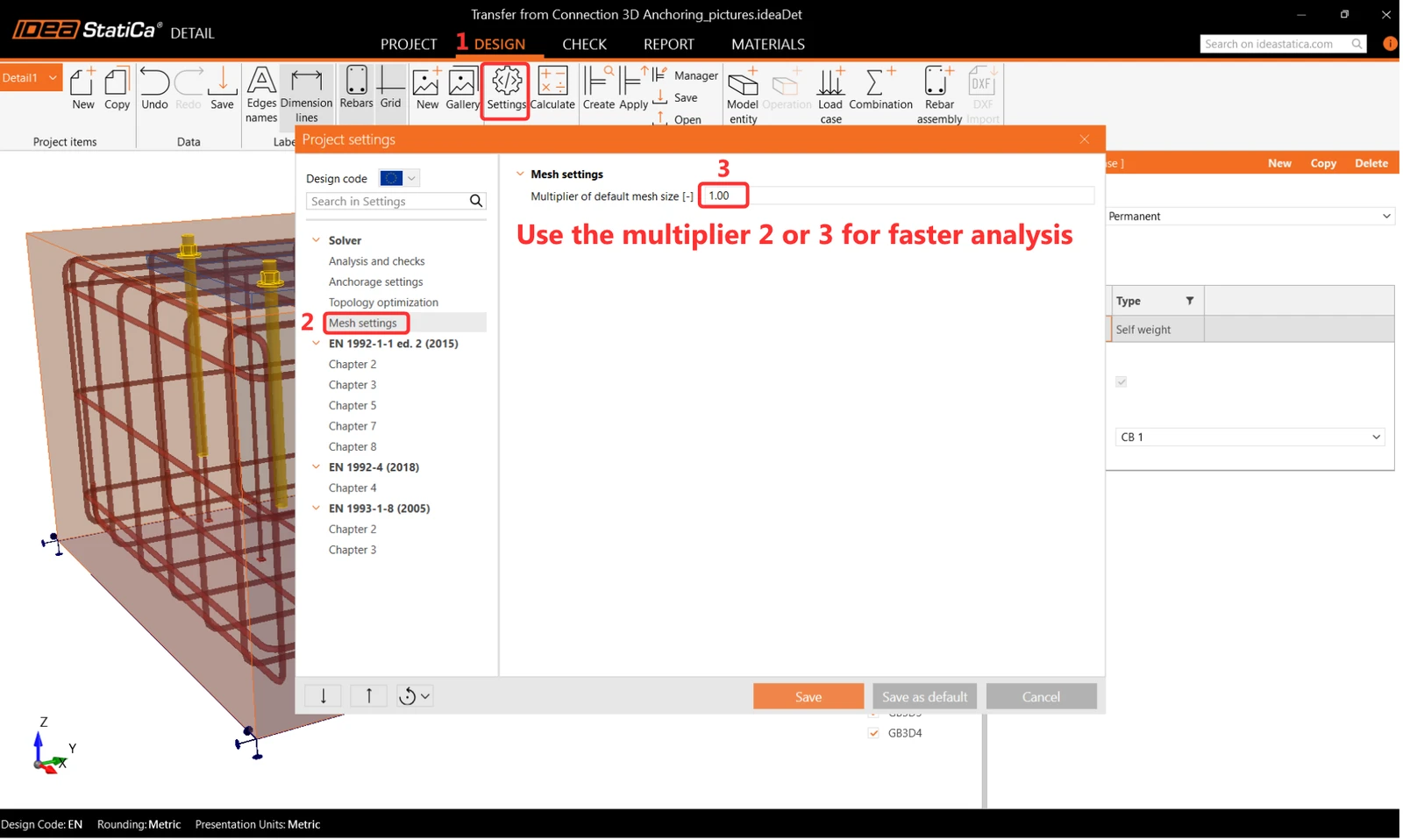

Przed uruchomieniem analizy zdecydowanie zalecamy zmianę mnożnika siatki na dwa lub trzy, aby przyspieszyć obliczenia. Ten krok nie jest obowiązkowy, ale może skrócić czas obliczeń i pomóc wykryć ewentualne problemy z rozbieżnością. Jeśli wszystko działa sprawnie i nie pojawiają się żadne problemy, możesz przełączyć się z powrotem na mnożnik równy jeden.
Wyniki

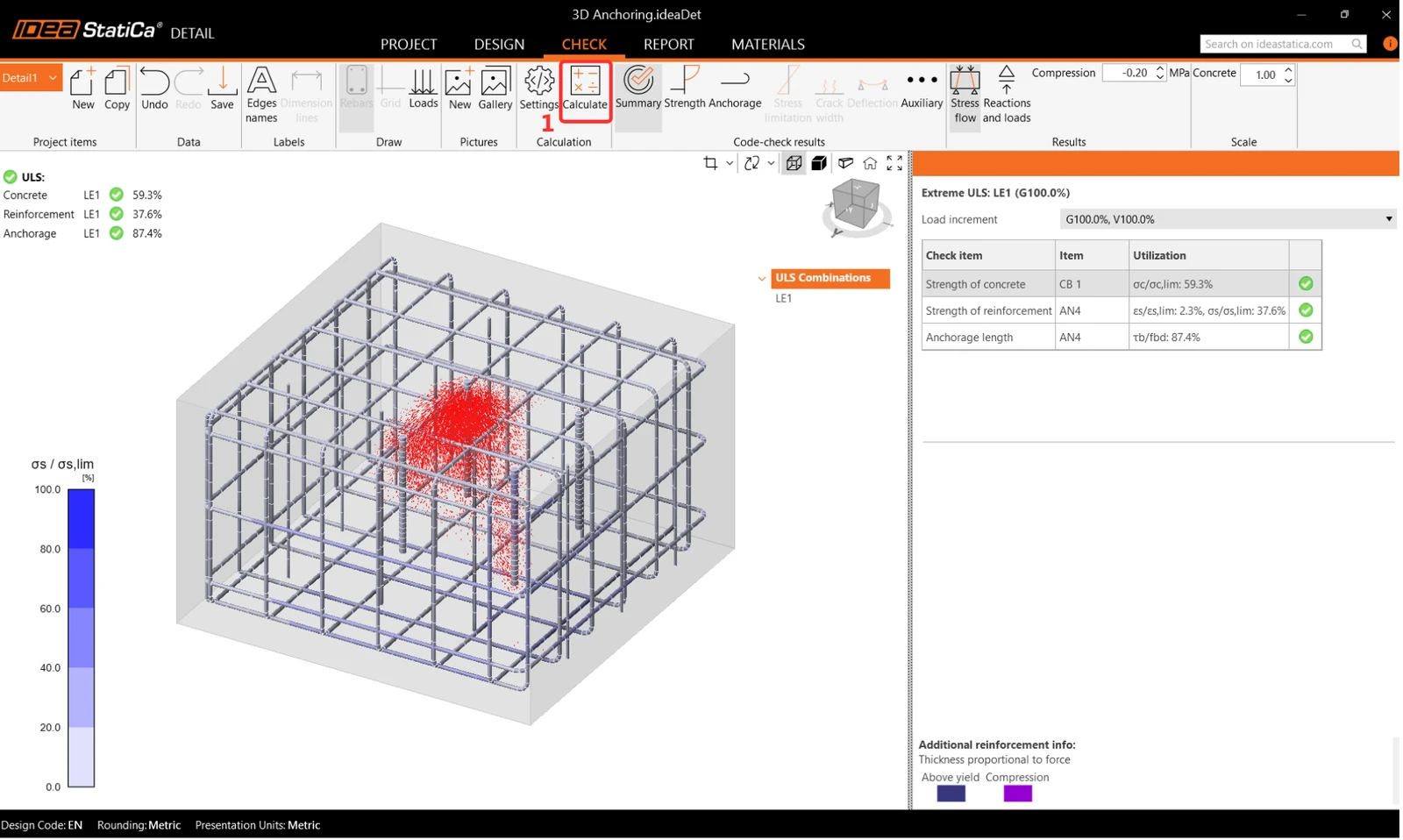

Zastępcze naprężenie główne

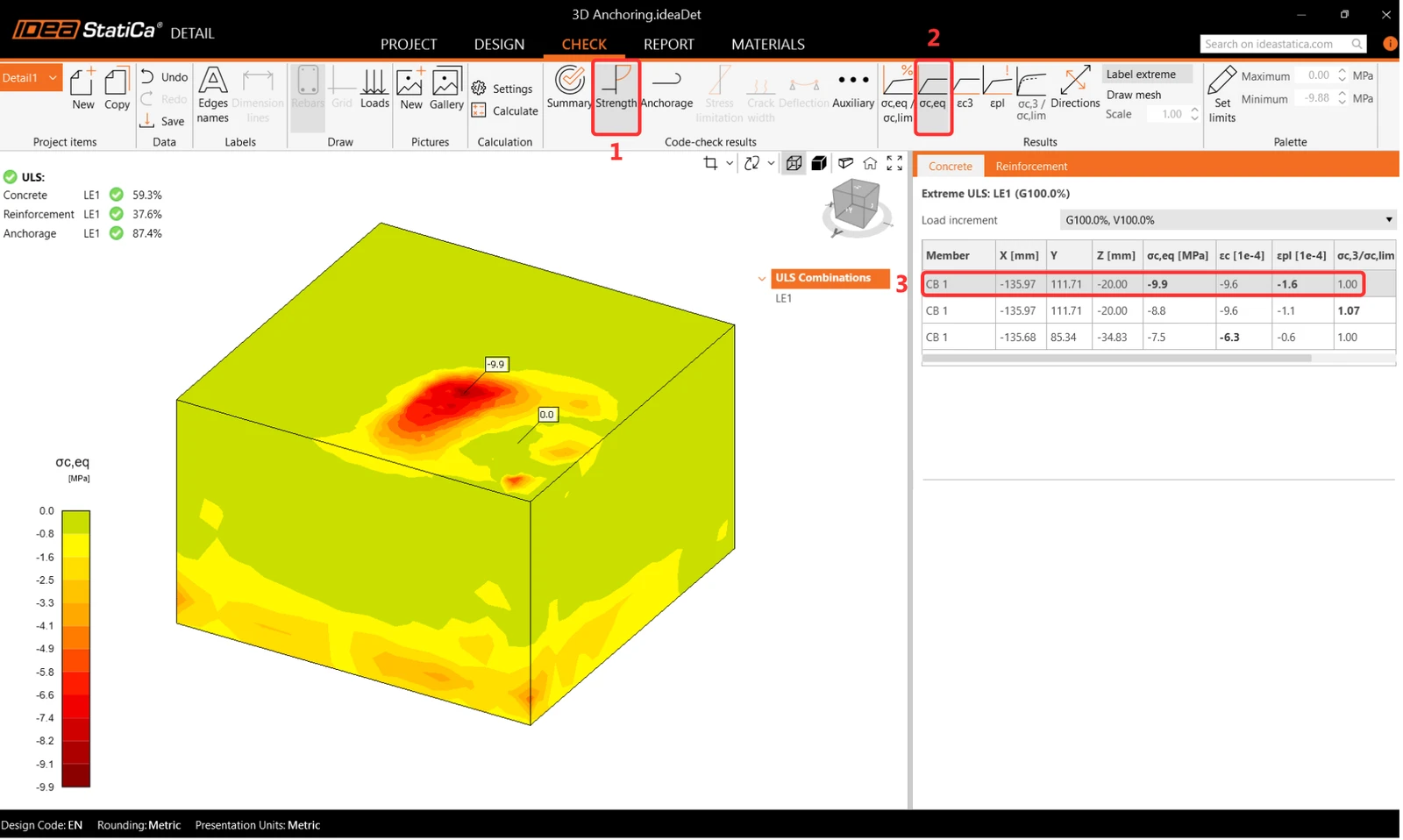

Zastępcze naprężenie główne (EPS) w betonie jest określane na podstawie zachowania objętościowego bloku betonowego. Identyfikowane i wyróżniane są obszary poddane największemu obciążeniu. Aby uzyskać wgląd w efekt opasania w porównaniu z jednoosiowym ściskaniem, naprężenie zastępcze jest obliczane przy użyciu współczynnika kappa. Więcej informacji o zastępczym naprężeniu głównym znajduje się w artykule dotyczącym podstaw teoretycznych.
Naprężenie w prętach zbrojeniowych

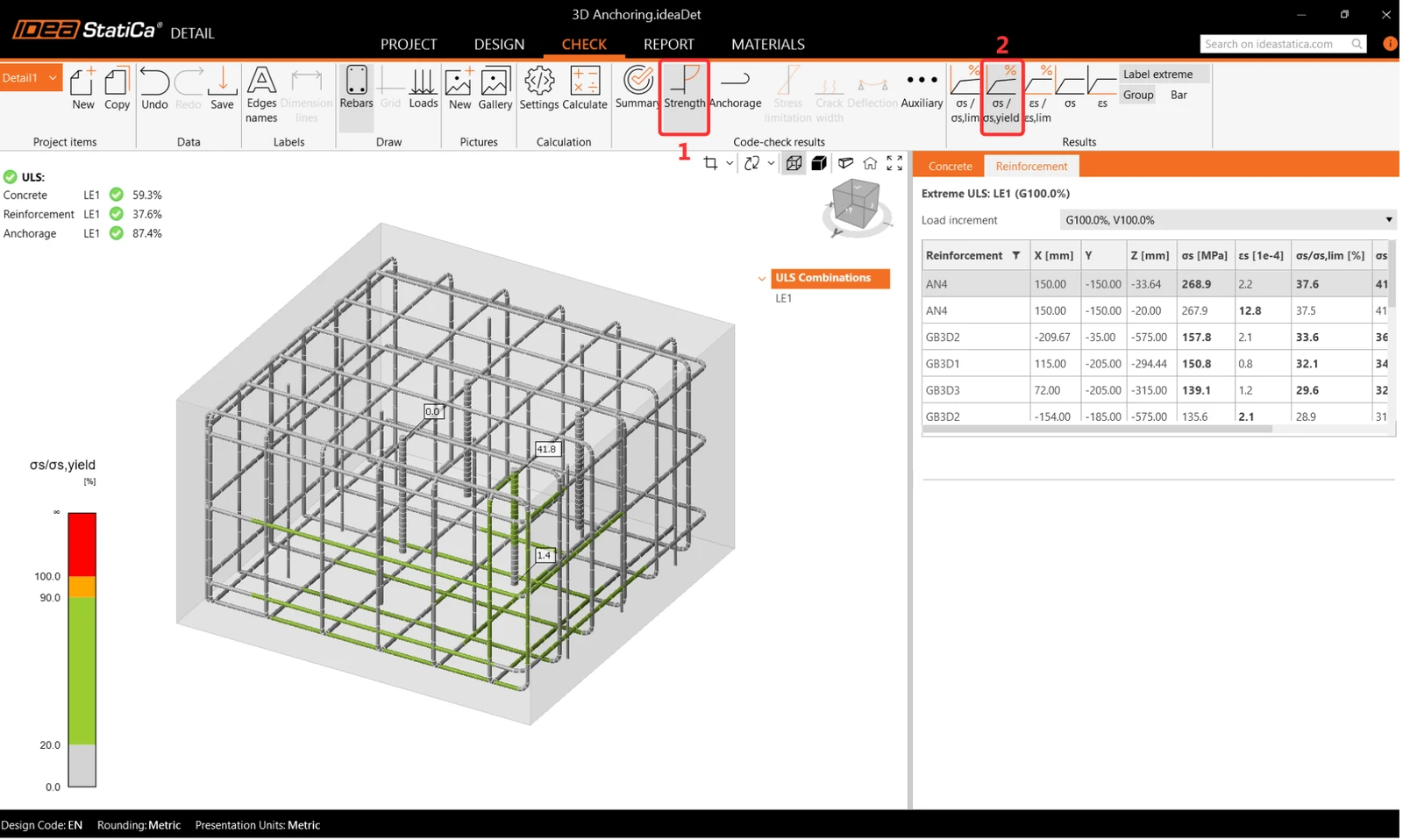

Podczas sprawdzenia zbrojenia istotne jest zwrócenie uwagi, że kotwa znajdująca się blisko naroża jest maksymalnie wykorzystana.

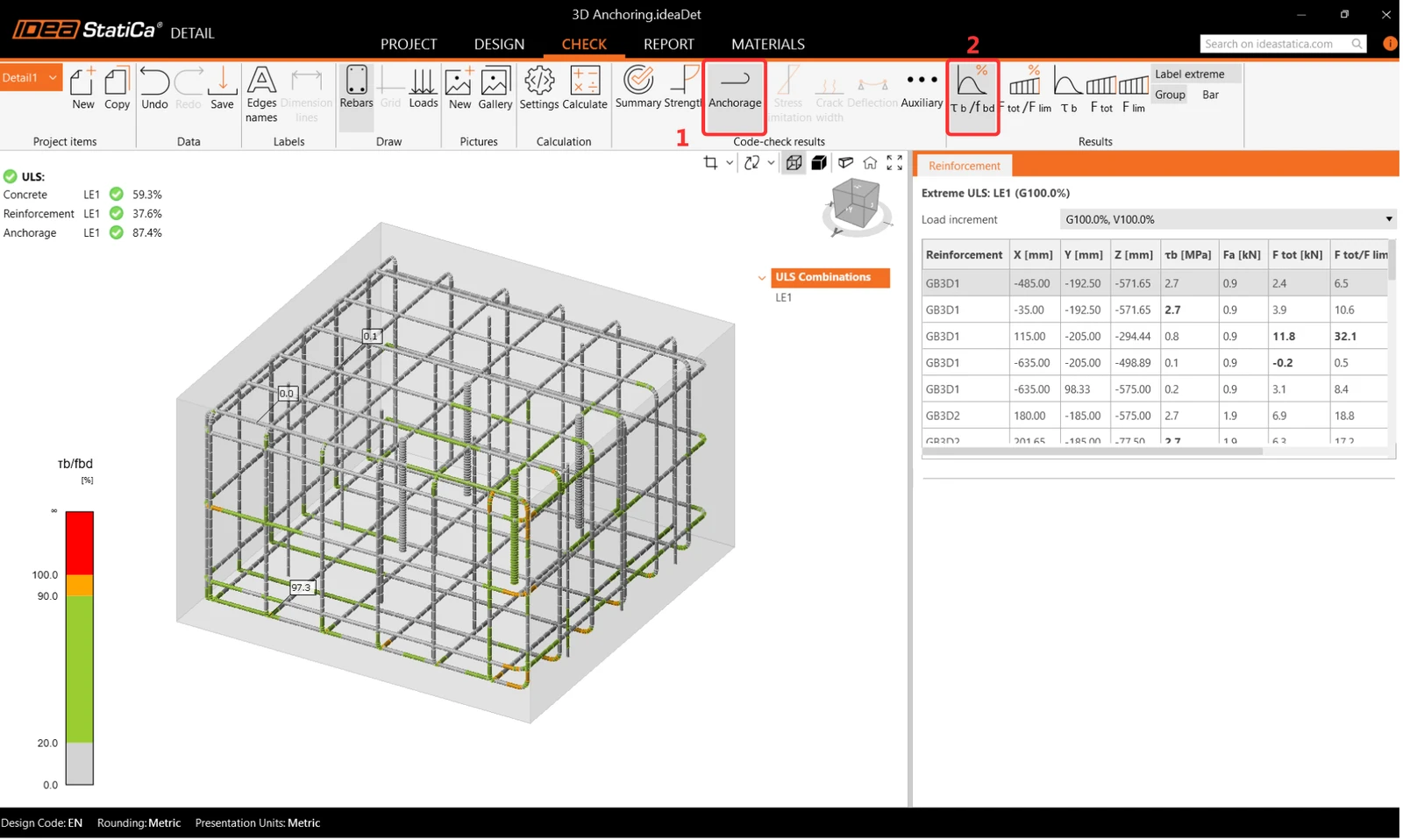

Podczas wyświetlania stopnia wykorzystania zbrojenia użytkownik może wyraźnie zobaczyć, które zbrojenie przyczynia się do przenoszenia obciążenia i zapobiegania zniszczeniu stożka betonowego.
Zakotwienie

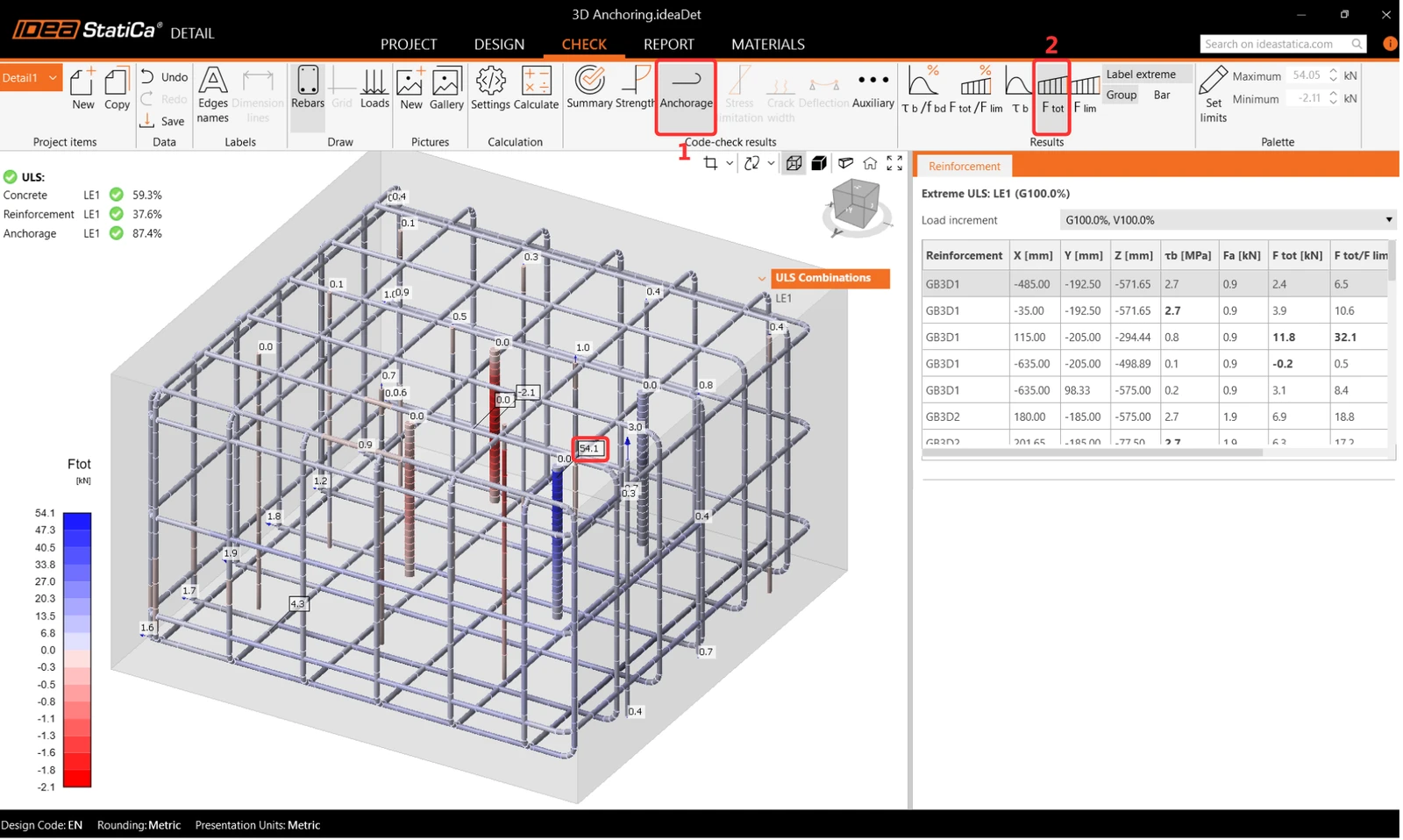

Sprawdź dokładnie ustawienia zakotwienia i aktywuj Total Force in Anchors. Siły w kotwach mogą się nieznacznie różnić ze względu na różne podejścia obliczeniowe dotyczące bloku betonowego. Różnice te nie są jednak znaczące.
Deformacje

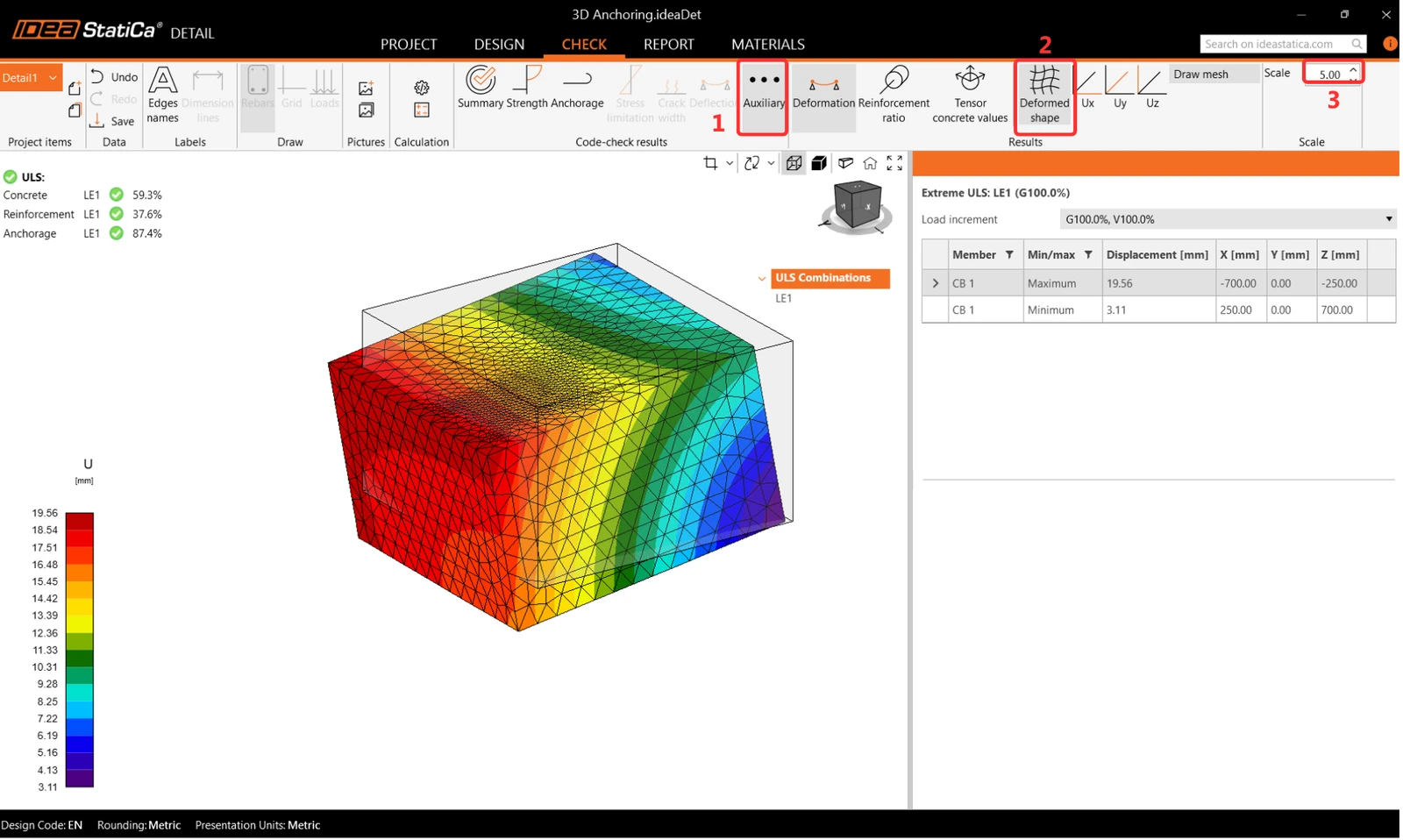

Przejdź do Auxiliary i włącz Deformation.
Sprawdzenie deformacji dla SGN nie jest konieczne, ale zdecydowanie zaleca się sprawdzenie deformacji po analizie, aby upewnić się, że model nie doświadcza dużych deformacji, dużych obrotów ani że żaden element skończony nie jest uszkodzony. Zapewni to przegląd wyników analizy i pomoże zidentyfikować wszelkie problemy, które mogły wystąpić podczas analizy.
7 Raport

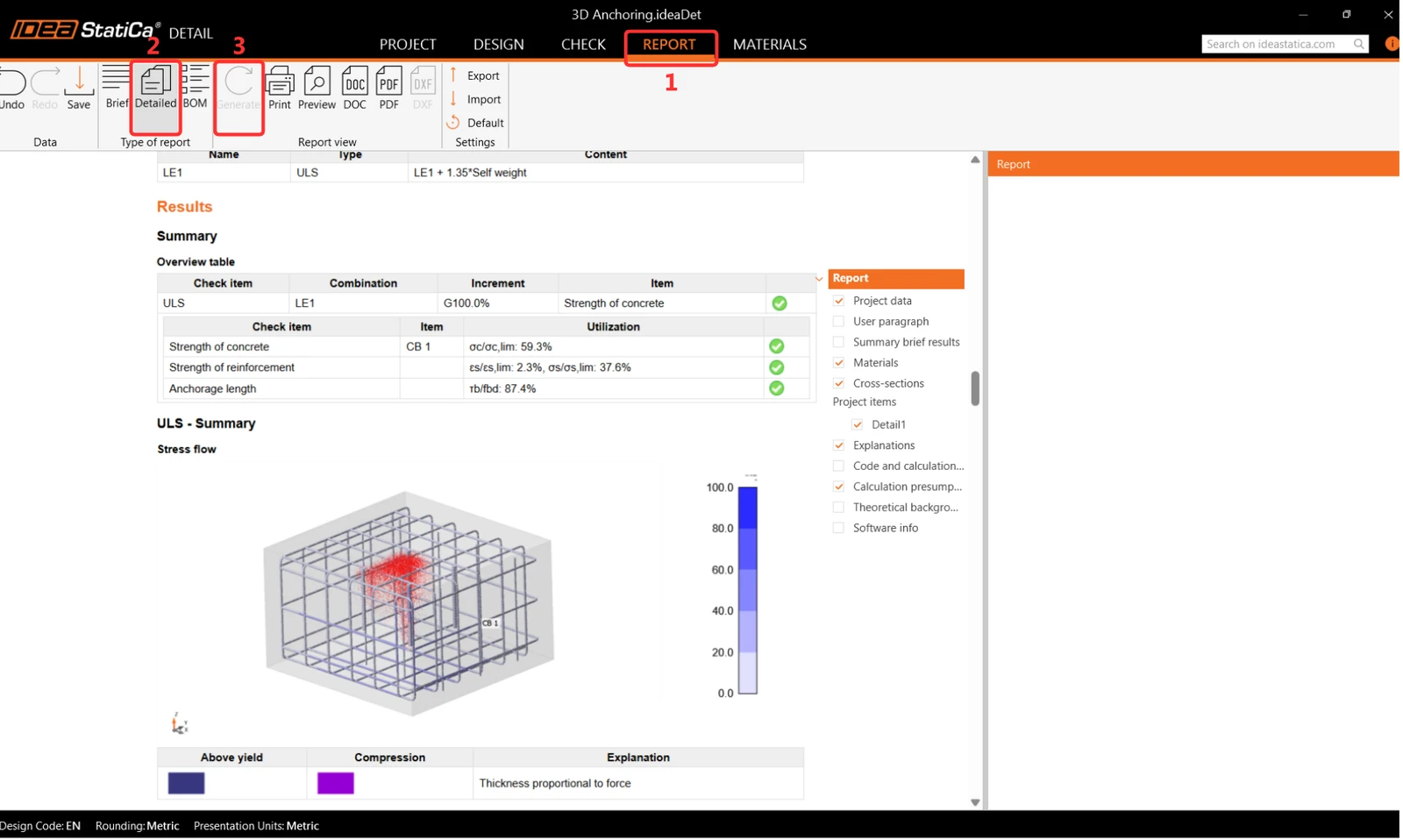

Na koniec przejdź do Report Preview/Print. IDEA StatiCa oferuje w pełni konfigurowalny raport do wydrukowania lub zapisania w edytowalnym formacie.
Sprawdziłeś cały projekt połączenia zgodnie z normami EN 1993-1-8 i EN 1992-4. Część stalowa została sprawdzona w IDEA StatiCa Connection, a blok betonowy został sprawdzony normowo w IDEA StatiCa Connection i Detail.
