Constructief ontwerp van een gewapende betonnen plaat (EN)

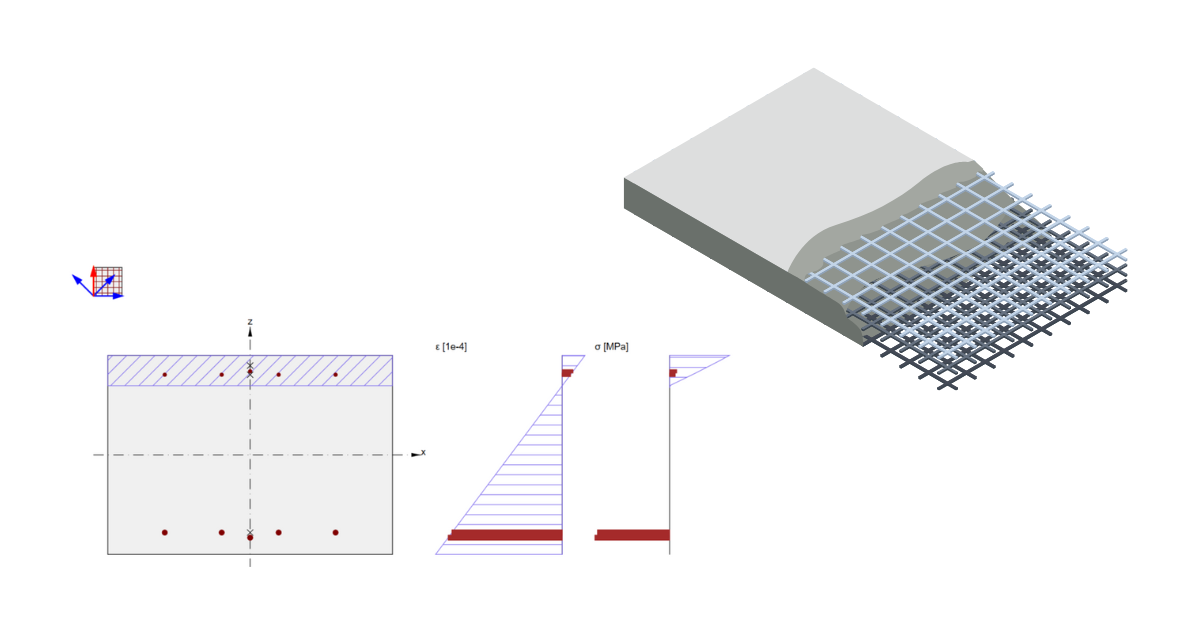

Het hoofddoel van onze taak is het bepalen van de inwendige krachten in de schijven en platen van de constructie. De inwendige krachten op platen en wanden worden getransformeerd volgens de methode van Baumann naar maatgevende inwendige krachten, die afhankelijk zijn van de door de gebruiker opgegeven hoek. Deze inwendige krachten worden vervolgens gebruikt als invoer voor de UGT- en BGT-toetsingen.
Globaal model en inwendige krachten

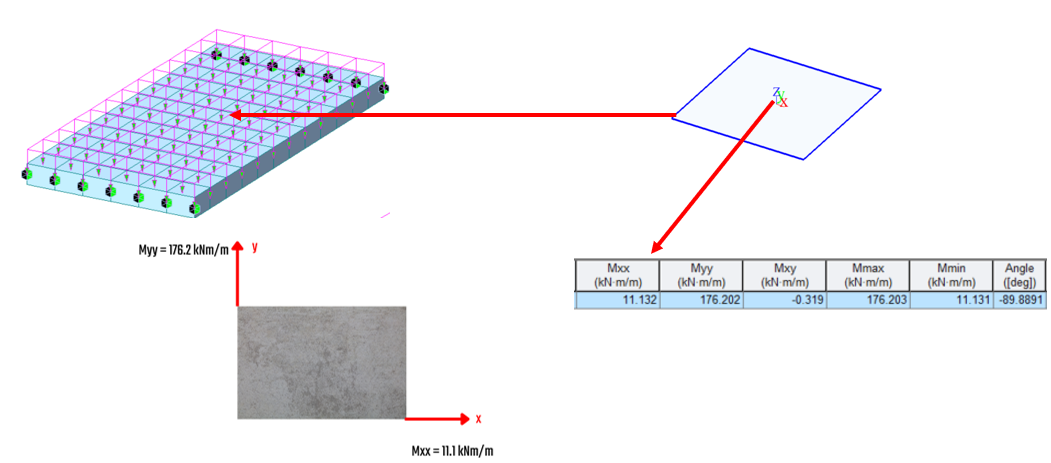

De dekplaat wordt gecontroleerd op het middenspan van de enkelvoudig opgelegde orthogonale brugdekplaat onder een gelijkmatig verdeelde belasting. De momenten in de lokale richting van de plaat worden weergegeven en zullen worden gebruikt voor de verdere berekeningsprocedure.
Nieuw project

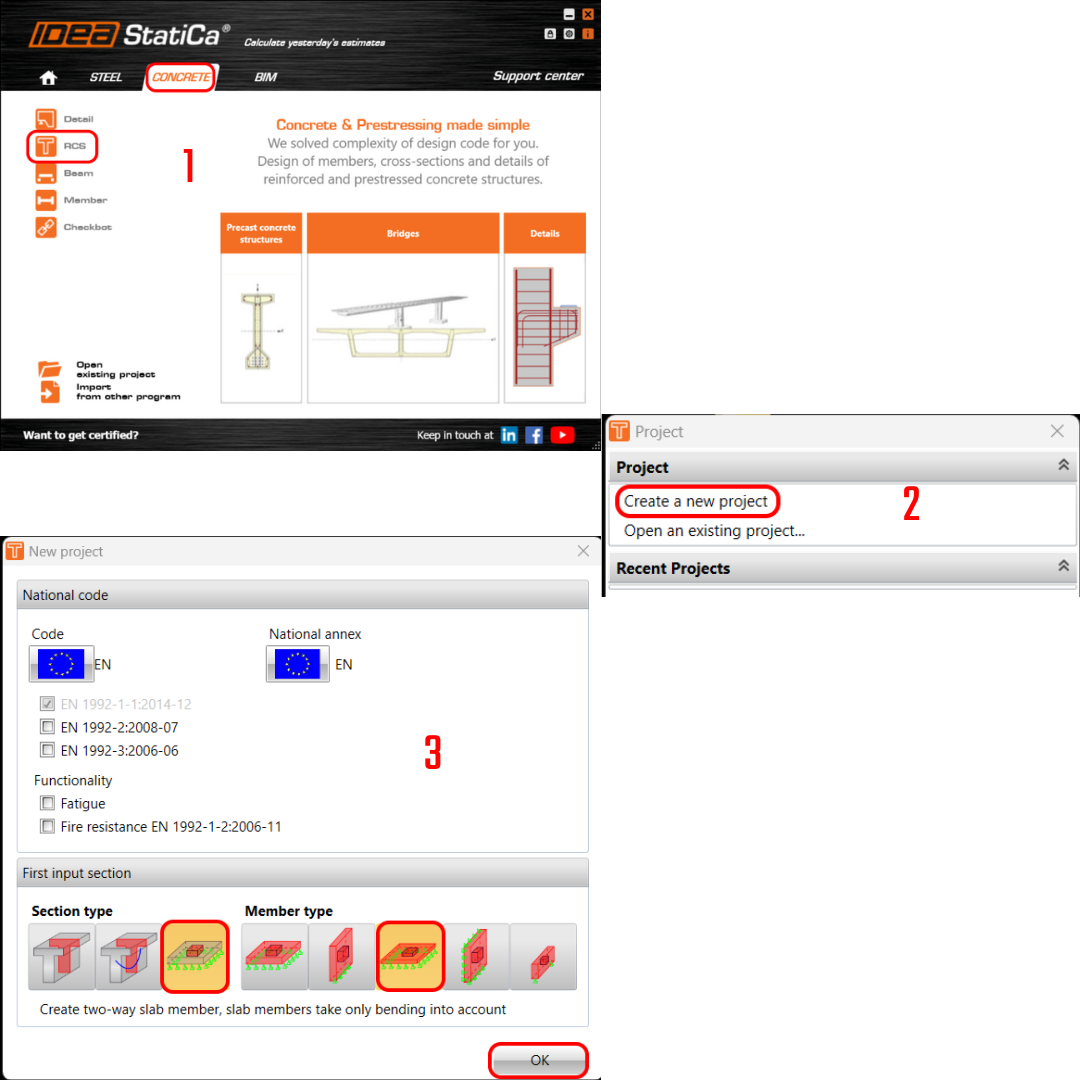

Laten we IDEA StatiCa opstarten, naar het tabblad Beton gaan en de applicatie RCS selecteren. Maak een nieuw project aan door op Nieuw project aanmaken te klikken. Behoud in het volgende dialoogvenster de standaard algemene Eurocode-instellingen en selecteer een 2D-doorsnede en Plaatstaaftype.
Dwarsdoorsnede

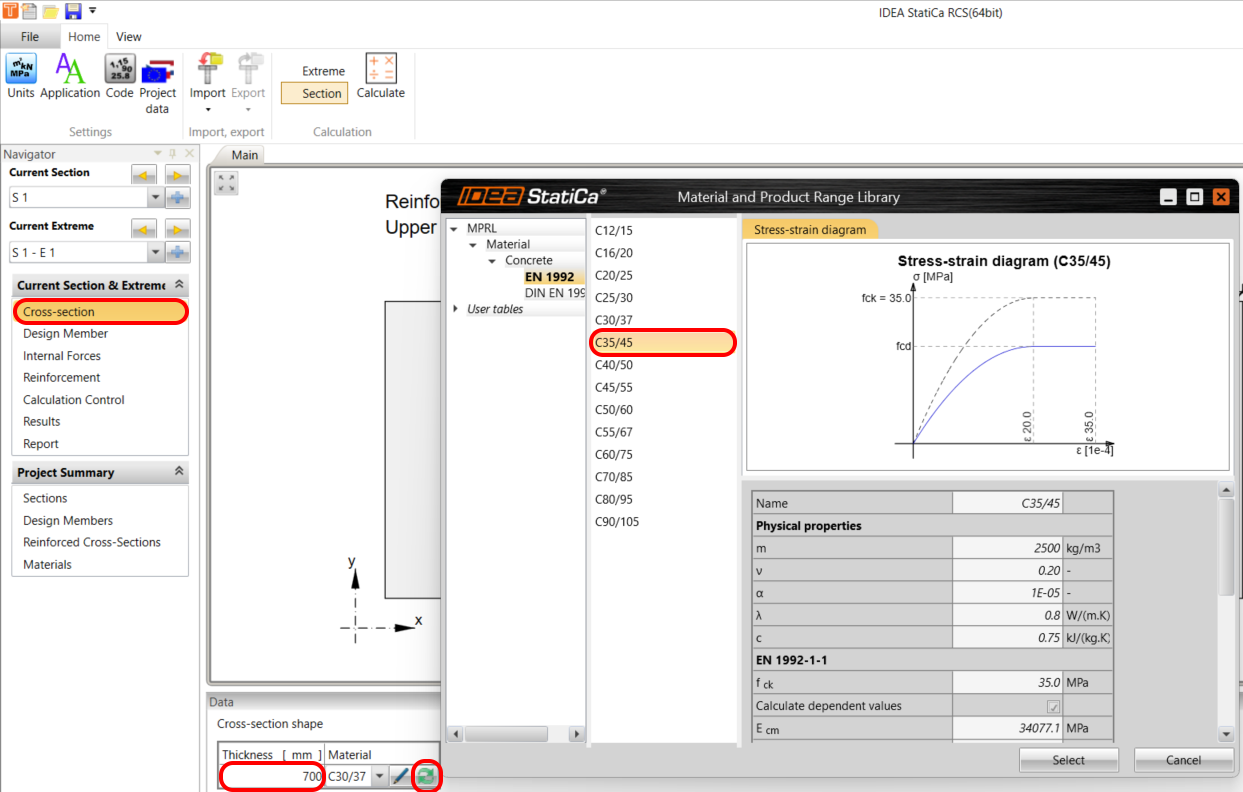

Het ontwerp vereist het gebruik van een 1 x 1 m plaatelement met een dikte van 700 mm en een betonsterkteklasse van C35/45. Dit is de eenvoudige invoer van geometrie en materiaaleigenschappen.
Ontwerpelement

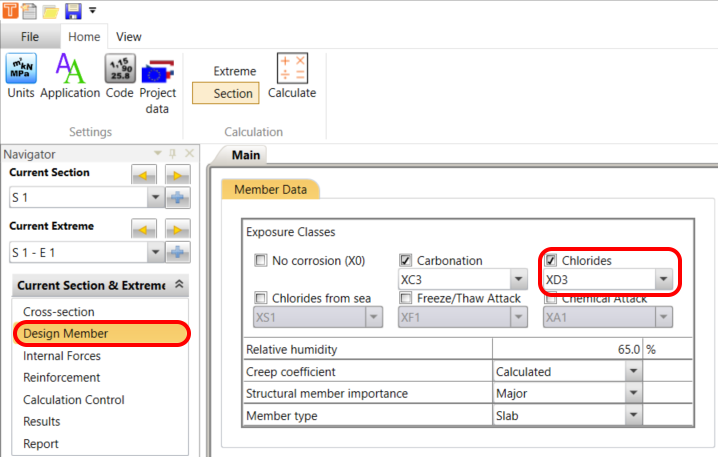

De blootstellingsklasse van de doorsnede bepaalt de maximale scheurwijdte en de beoordeling van de detaillering. Wijzig de klasse Chloriden naar XD3.

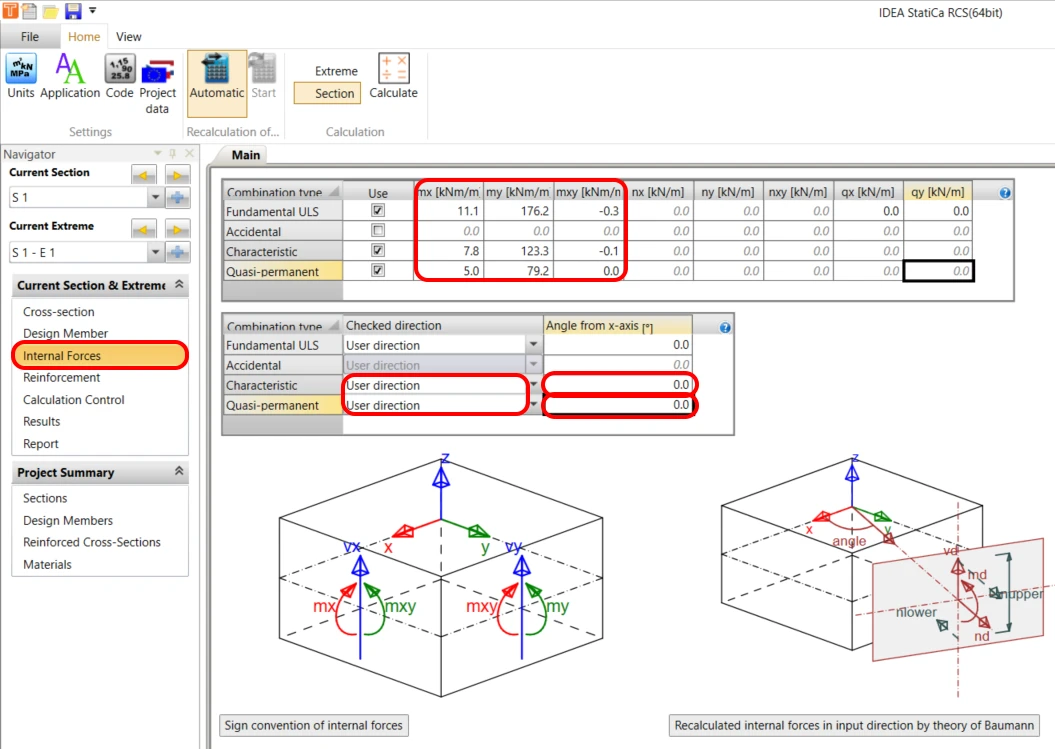

Inwendige krachten
De combinaties voor UGT en BGT dienen te worden ingevoerd voor het huidige maatgevende geval. Op basis van de informatie is het feit dat u slechts met één combinatie werkt aanzienlijk eenvoudiger. Voer de inwendige krachten in voor de Fundamentele UGT-, Karakteristieke en Quasi-permanente combinaties. Schakel de richtingscontrole voor de Karakteristieke en Quasi-combinatie in op Gebruikersdefinitie en stel de hoek in op 0 (zie de belangrijke opmerking aan het einde van de tutorial).
Gecontroleerde richting
Lees de theoretische achtergrond over de Gecontroleerde richting. De richting van de controle moet worden bepaald voor een correcte normtoetsing van het 2D-element. De richting van de controle kan voor elk combinatietype afzonderlijk worden ingevoerd met behulp van de volgende methode:
- Gebruikersdefinitie richting – de gebruiker definieert de controlerichting als een hoek ten opzichte van de x-as in het vlak van het 2D-element. Deze optie is standaard ingesteld voor het UGT-combinatietype en de vooraf ingestelde waarde van de hoek is 0 graden.
Wapening

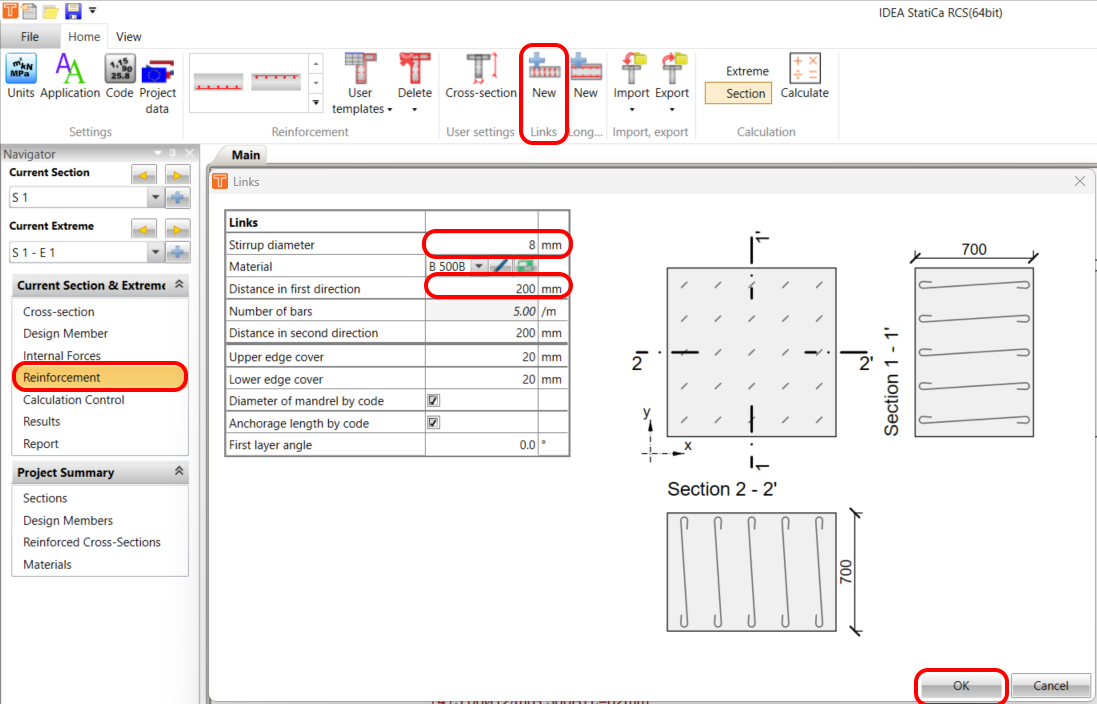

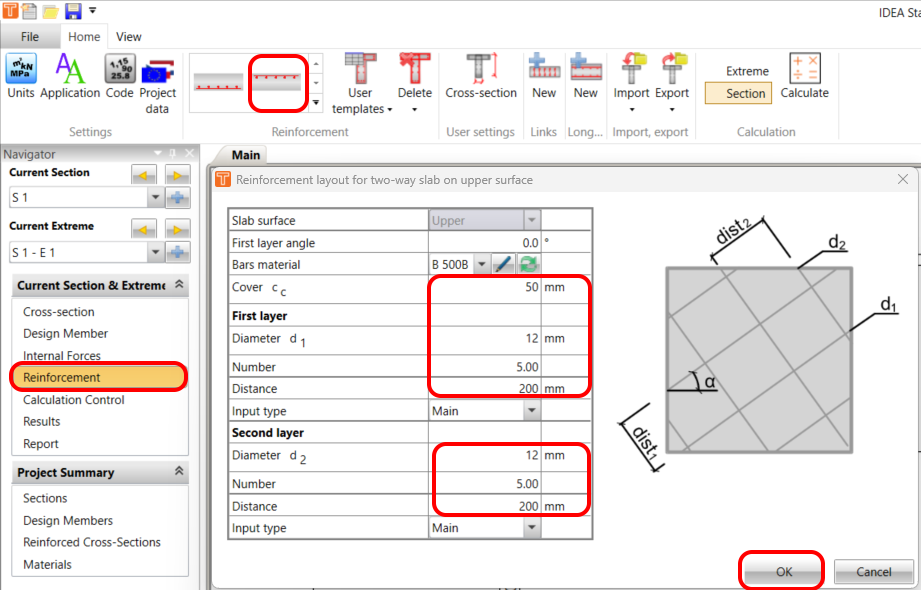

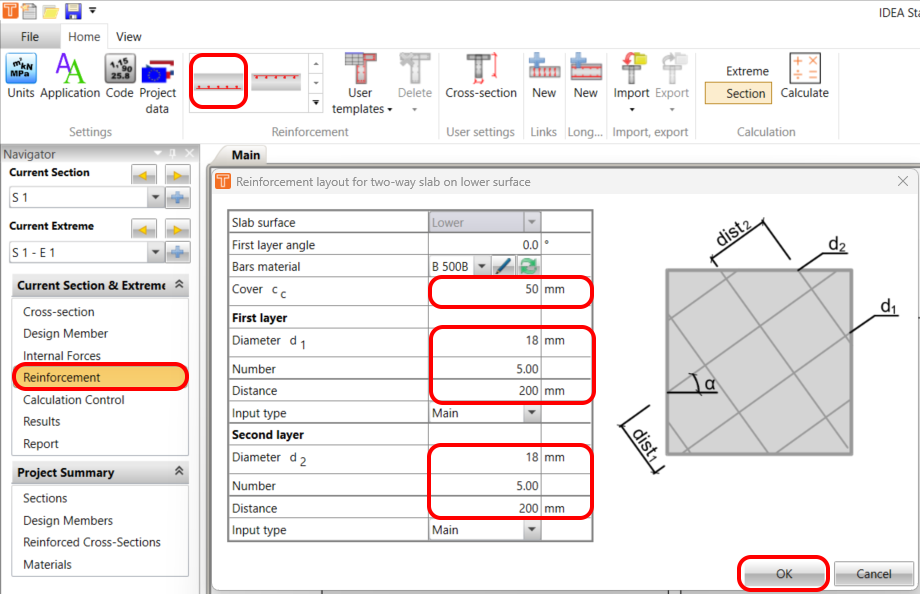

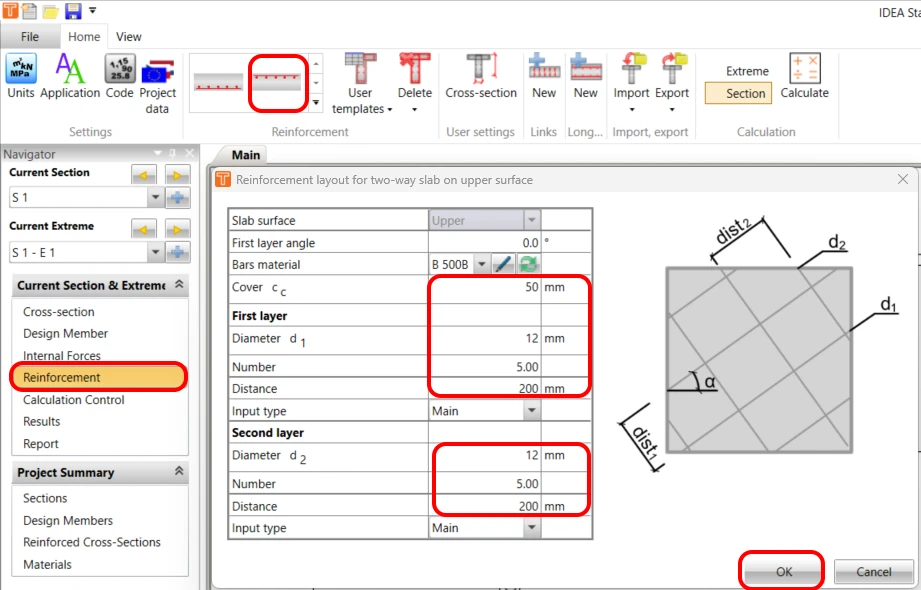

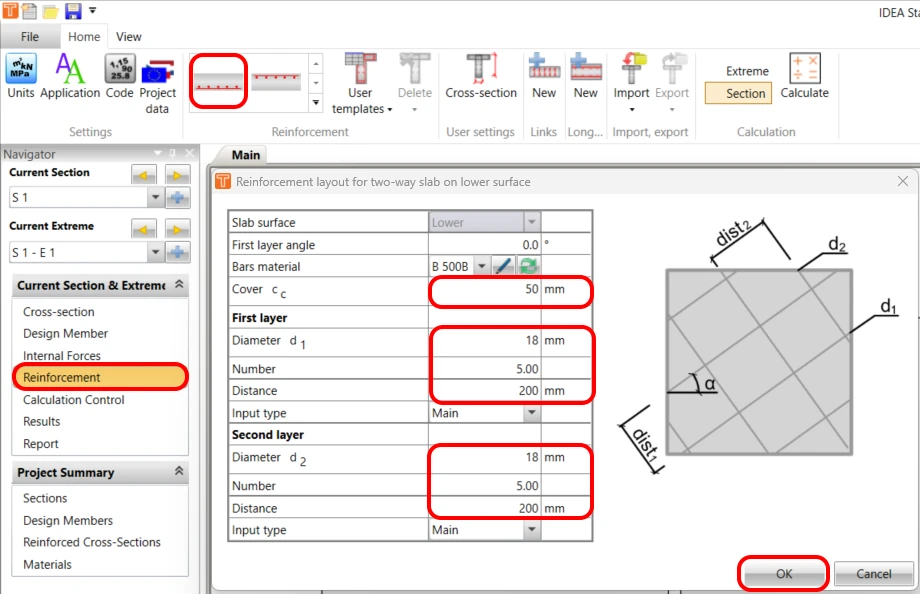

De template helpt u snel orthogonale wapening met beugels te ontwerpen.

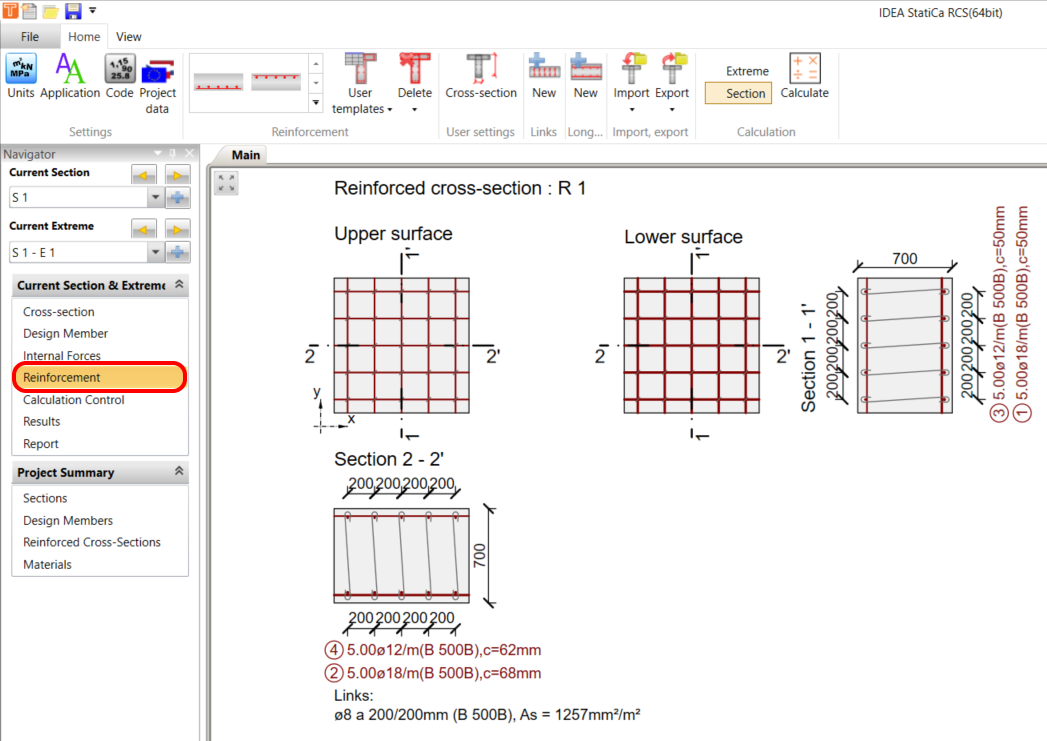

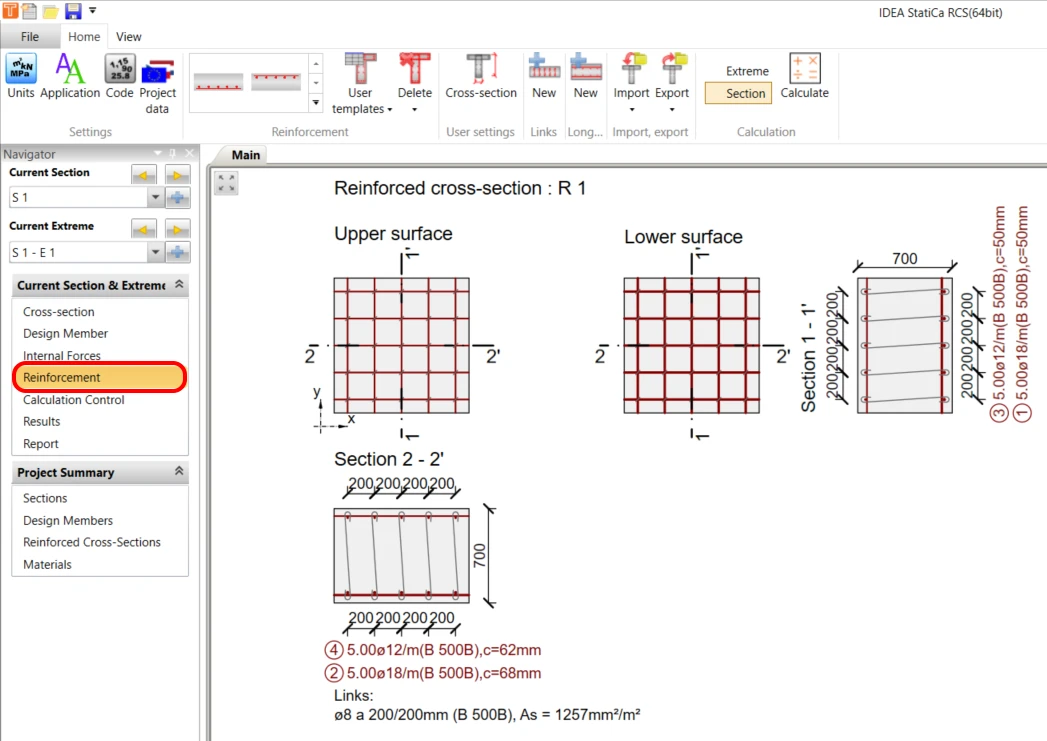

Het definitieve wapeningsschema moet er als volgt uitzien:
Berekeningscontrole

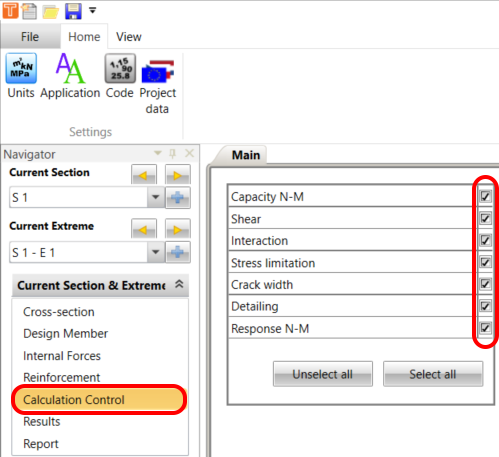

Om ervoor te zorgen dat alle noodzakelijke controles worden uitgevoerd, selecteert u alle vereiste controles.
Resultaten

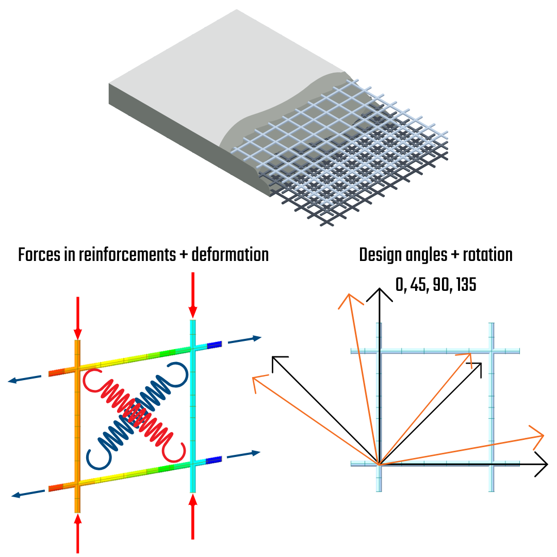

De methode van Baumann omvat het evalueren van de resultaten van een doorsnede onder vier verschillende hoeken – 0, 45, 90 en 135 graden. Deze analyse geeft een uitgebreid inzicht in het gedrag van de doorsnede onder verschillende hoeken. U kunt meer leren over deze methode in het webinar getiteld "Baumann's Method for Design of Concrete Shells in Practice", waar aanvullende theorie wordt uitgelegd.

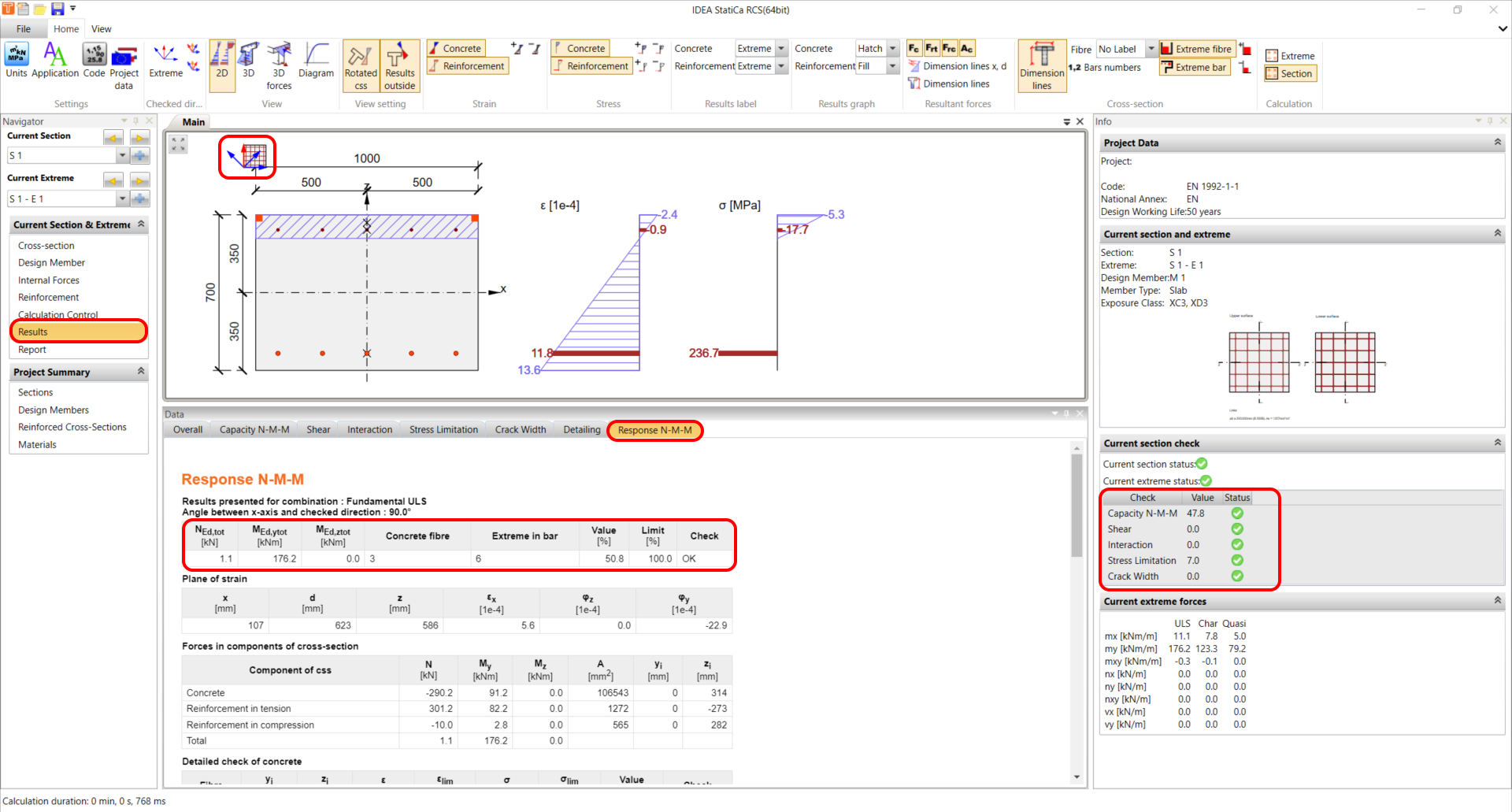

Resultaten voor UGT met maximale benuttingsgraad in de Responsiecontrole van 50,8%:
Rapport

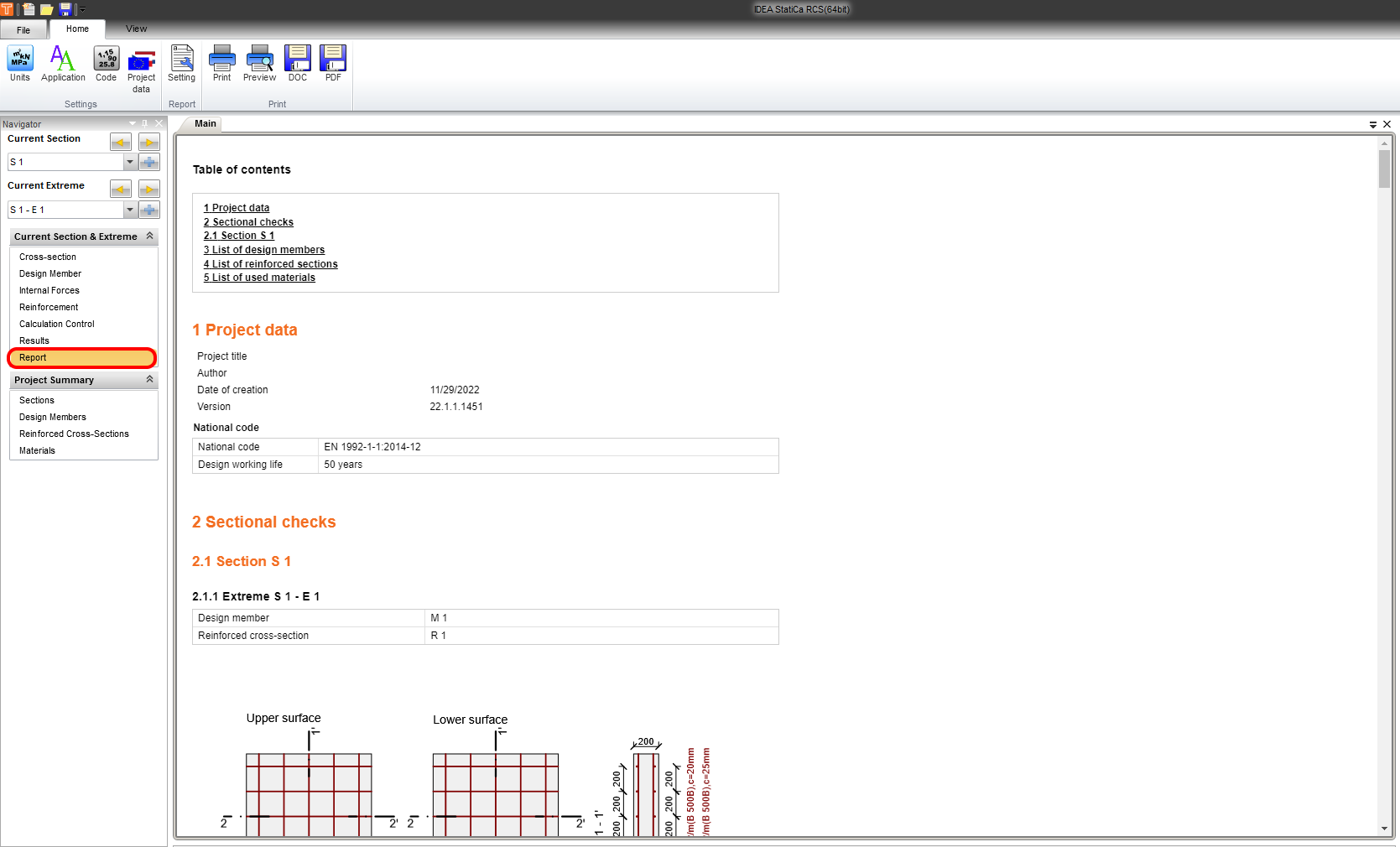

Ga ten slotte naar Rapportvoorbeeld/Afdrukken. IDEA StatiCa biedt een volledig aanpasbaar rapport om af te drukken of op te slaan in een bewerkbaar formaat.
Belangrijke opmerking!
De standaardwaarde voor de Gebruikersdefinitie hoek is ingesteld op nul. Lees de aanbeveling uit onze Theoretische Achtergrond:
- Als de wapeningsstaven loodrecht op elkaar staan, controleer dan of de resultaten vergelijkbaar zijn voor verschillende gecontroleerde richtingshoeken; ze zijn niet afhankelijk van de gedefinieerde wapeningshoek en de maximale waarde van de controle wordt gevonden voor hoeken van 0, 45 en 90 graden. Daarom kan deze controle worden uitgevoerd voor de vooraf ingestelde controlerichting van 0 graden.
- Als de wapeningsstaven niet loodrecht op elkaar staan, verschillen de resultaten van de controles aanzienlijk en wordt de maximale controlewaarde bereikt bij benadering in de richting die overeenkomt met de richting van de gemiddelde wapening. Daarom wordt aanbevolen de vooraf ingestelde controlerichting te wijzigen of controles in meerdere richtingen uit te voeren wanneer de wapeningsstaven niet loodrecht op elkaar staan.
Inwendige krachten

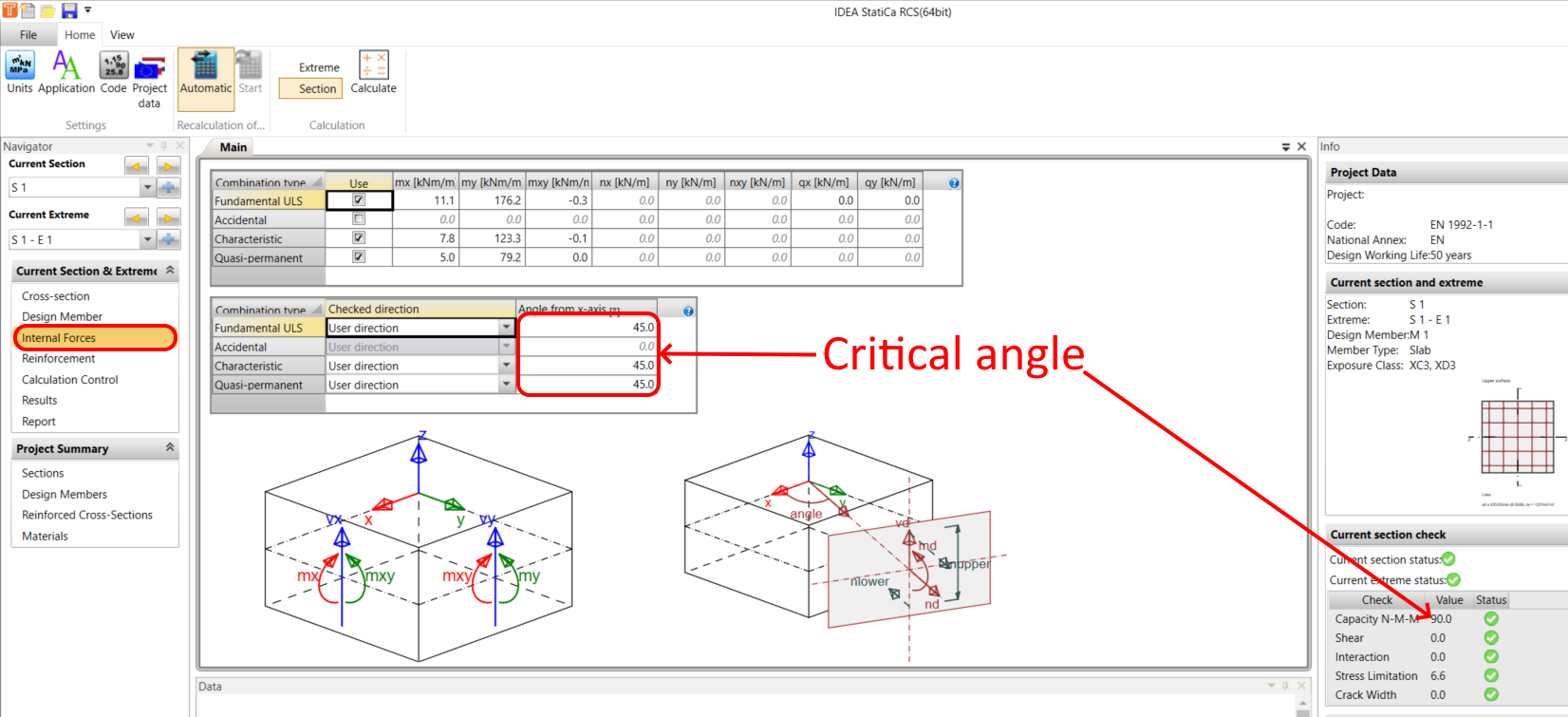

De kritieke hoek is 45 graden en moet door de gebruiker worden ingesteld.

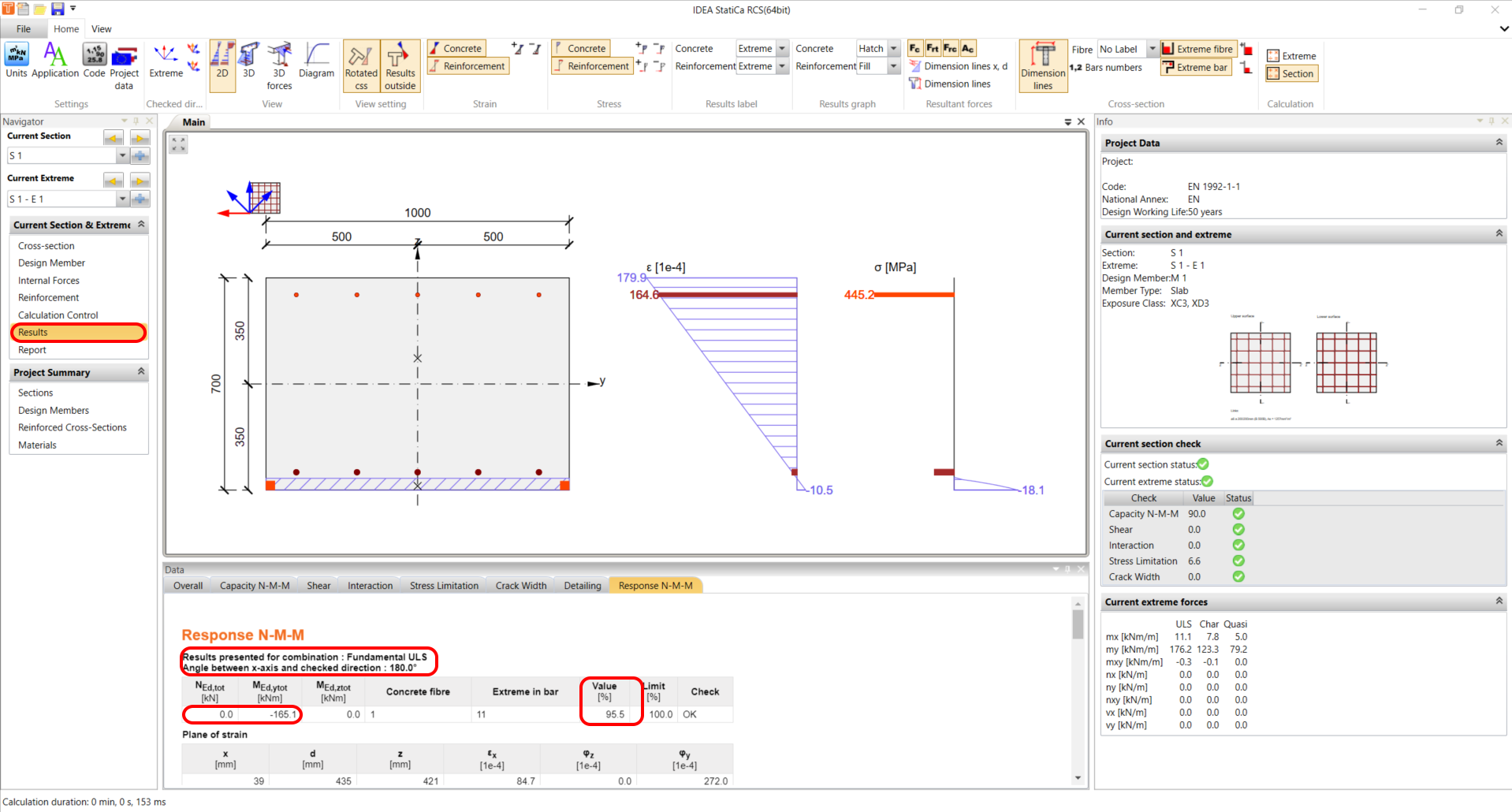

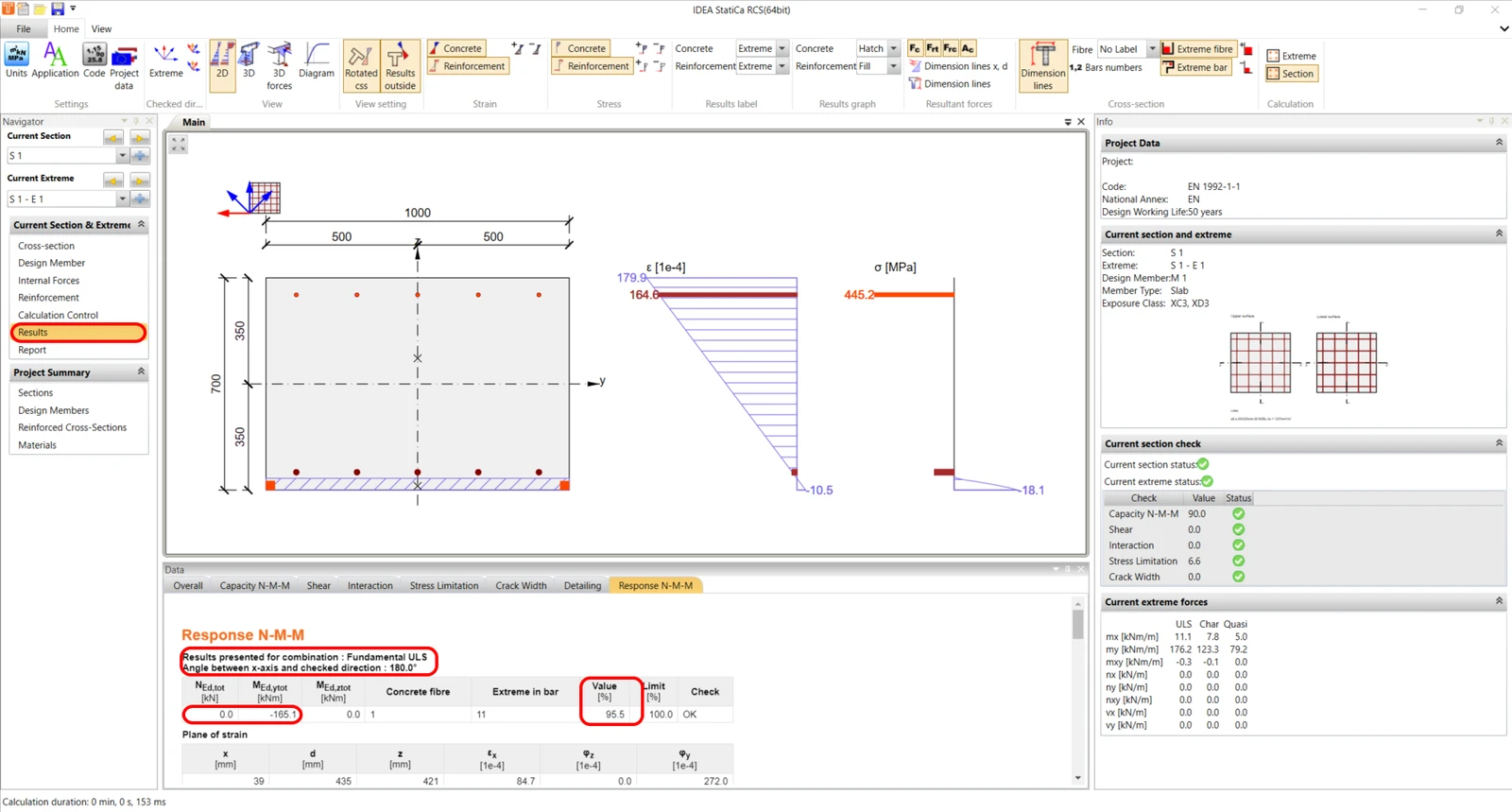

Resultaten
Uit de hoekwijziging blijkt dat de benuttingsgraad voor de Responsiecontrole is toegenomen van 50,8% naar 95,5%.
