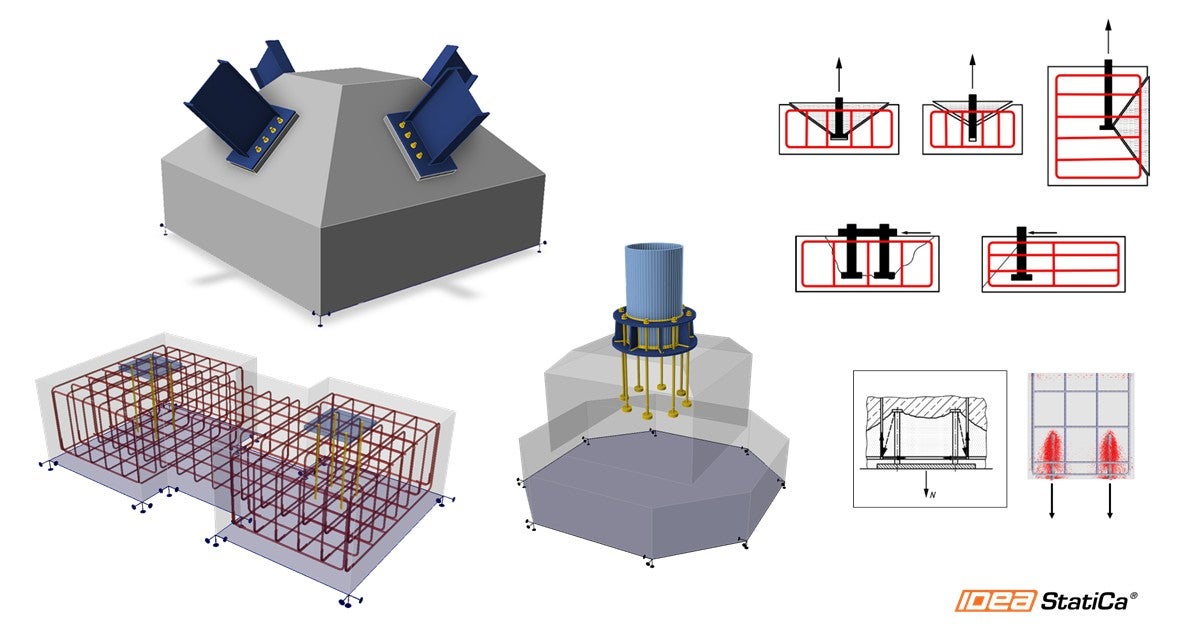

Ontwerp en toets verankeringen nauwkeuriger dan ooit
Dankzij deze uitbreiding wordt meer dan 75% van alle verankeringssituaties afgedekt, zonder vereenvoudigingen of risicovolle aannames.
Waarom dit een doorbraak is
Waar ingenieurs voorheen moesten vertrouwen op vereenvoudigde modellen of losse tools, biedt IDEA StatiCa nu één consistente workflow voor zowel staalverbindingen (Connection), de verankering, als het gewapende betonelement (3D Detail). Dit bespaart tijd, voorkomt fouten en maakt het berekenen van verankeringen weer leuk in plaats van dat het onzekerheid brengt.

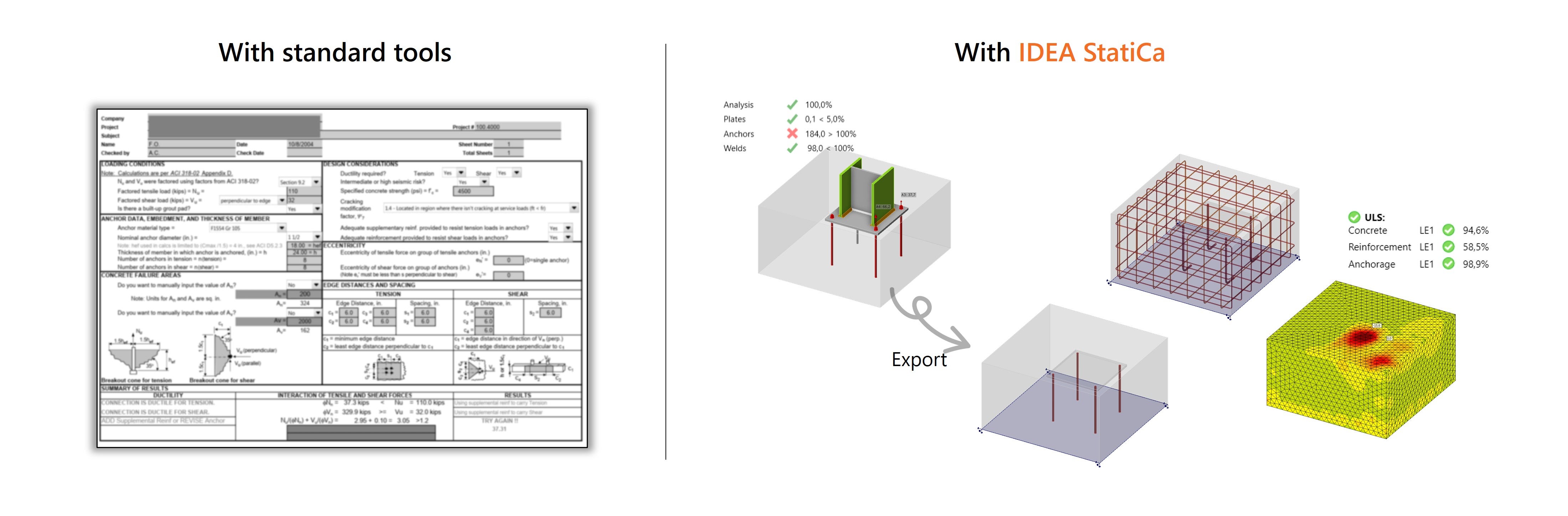

Bekijk hieronder hoe de nieuwe workflow in IDEA StatiCa zich onderscheidt van de huidige aanpak.
| ❌ Huidige workflow | ✅ Workflow met IDEA StatiCa 25.1 |
| Eenvoudige tools negeren wapening of gebruiken conservatieve aannames | Ontwerp en controleer verankeringen inclusief wapening, zonder vereenvoudigingen |
| Complexe verankeringen vallen buiten de richtlijnen | Ontwerp en controleer elke configuratie |
| Verschillende ingenieurs zijn van elkaar afhankelijk en bij projectwijzigingen wordt er veel tijd verloren | Controleer elk onderdeel binnen één workflow, zonder afhankelijkheid van anderen |
Nieuwe mogelijkheden in 25.1
Kijk voor de volledige lijst van nieuwe functies de release notes 25.1.

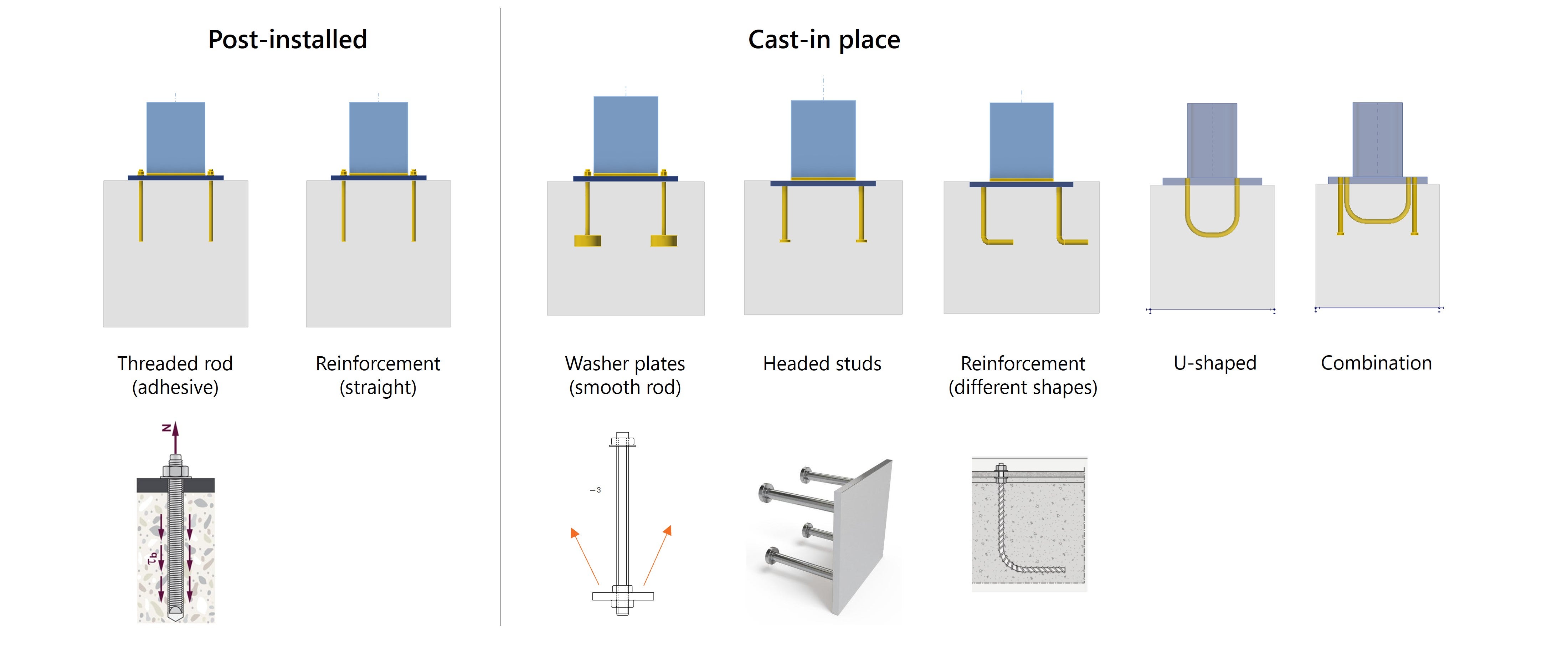

Breder assortiment ankertypen
Naast wapening en achteraf geïnstalleerde lijmankers is het nu ook mogelijk om ankerbouten en ankers met volgplaten te modelleren. Dit type anker gedraagt zich fundamenteel anders, omdat bij trekbelasting alle kracht wordt overgedragen via de volgplaat of ankerkop, en niet via de aanhechting van de staaf zoals bij verlijmde ankers.
IDEA StatiCa 25.1 ondersteunt nu de volgende typen ankers:
Achteraf geïnstalleerd (verlijmd):
- Rechte draadstangen
- Wapeningsstaven (recht)
Ingestorte ankers:
- Ankers met volgplaten
- Ankerbouten (headed studs)
- Wapeningsstaven (verschillende vormen)
- U-vorm en combinatie van ankers (alleen in 3D Detail)

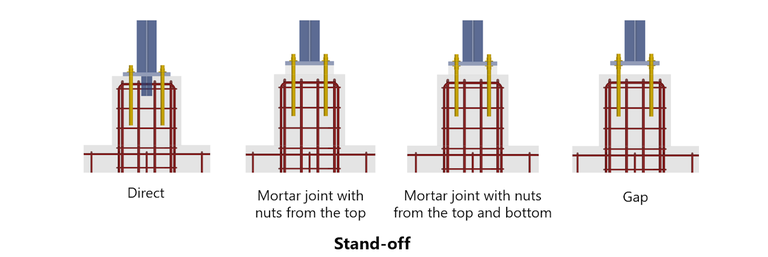

Montageopties voor de voetplaat
Bij ingestorte ankers wordt vaak gebruikgemaakt van een stelruimte. Deze kan worden gemodelleerd als een lege tussenruimte of worden opgevuld met mortel. Dit was al mogelijk in de Connection-applicatie, maar wordt nu ook ondersteund in de 3D Detail-applicatie.
IDEA StatiCa 25.1 ondersteunt de volgende montageopties:
- Direct contact
- Mortelvoeg
- Tussenruimte
- Ingestorte voetplaat
Waar maakt 3D Detail het verschil?

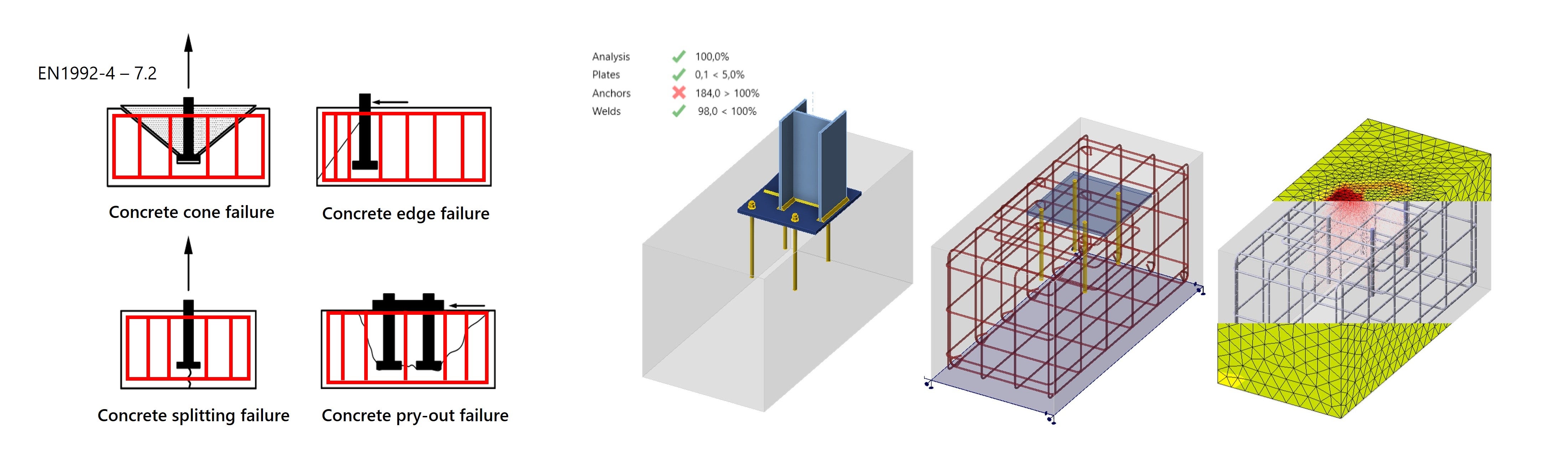

Verankering waar aanvullende wapening nodig is
In de Connection-applicatie kunnen we staalverbindingen modelleren met ankers en beton. Hierbij wordt het beton echter als ongewapend gemodelleerd en worden de toetsingen uitgevoerd volgens EN 1992-4, artikel 7.2.
In de praktijk komt het vaak voor dat bij verankeringen dicht bij de rand of bij hoge trek- of afschuifkrachten het beton uitbreekt. Het is vrijwel onmogelijk om deze verankeringen te ontwerpen zonder wapening. De 3D Detail-applicatie helpt hierbij door de wapening direct in de berekening mee te nemen, zodat jij met vertrouwen kunt ontwerpen.
Verankering in bestaande betonconstructies
Bij renovaties of uitbreidingen kan de wapening niet worden aangepast, maar is die vooraf bekend of deels bekend. Een ingenieur wil zeker weten of de krachten uit de ankers kunnen worden opgevangen door het betonnen element en de aanwezige wapening.
Meervoudige verankering in één betonelement
Een probleem doet zich voor wanneer meerdere verankeringen in één betonelement invloed op elkaar uitoefenen. De Eurocode en andere richtlijnen geven alleen voorwaarden voor het afzonderlijk controleren van de betonuitbreekkegels. Wanneer de ankergroepen te dicht bij elkaar liggen, is het noodzakelijk een geavanceerdere rekenmethode toe te passen.
