Come Checkbot può semplificare il flusso di lavoro della progettazione

Le sfide che ogni designer deve affrontare

Avete terminato il vostro modello strutturale in SAP200, STAAD.Pro, o Robot e il passo successivo è quello di verificare le connessioni. Ma questo significa aprire un altro programma, inserire nuovamente i dati, abbinare i casi di carico e costruire di nuovo lo stesso modello. Basta una piccola modifica al modello di analisi e l'intero processo si ripete.

Non è l'analisi a rallentare il processo, ma le operazioni di "avanti e indietro".

Di seguito sono riportate solo alcune delle sfide o dei punti dolenti che ogni ingegnere strutturale ha incontrato:

• Flusso di lavoro scollegato tra analisi e progettazione delle connessioni e dei dettagli. La maggior parte dei software FEA globali gestisce solo l'analisi della struttura e la progettazione delle sue membrature. La progettazione delle connessioni non è integrata.
• Lavoro ripetitivo su molte connessioni identiche, che richiede molto tempo. L'approccio più comune alla semplificazione è quello di scegliere quello che si ritiene il più critico tra i giunti, il che è molto rischioso.
• Con numerose combinazioni di carico da considerare, individuare manualmente quella più critica per ogni giunto è impegnativo. L'uso degli inviluppi può portare a una progettazione eccessiva.
• Passare da uno strumento all'altro, come l'analisi globale, i fogli di calcolo di Excel e i calcoli manuali, può far perdere la concentrazione. La situazione peggiora se è necessario aggiornare il progetto, poiché ogni strumento deve essere aggiornato manualmente per riflettere le ultime modifiche.
• Preparare manualmente gli schizzi per i detailers CAD o i modellatori BIM per la generazione dei disegni di costruzione.
• Soprattutto, i vincoli di tempo dovuti alle scadenze ravvicinate, che sono il problema più comune che gli ingegneri devono affrontare e il motivo per cui viene fatta un'eccessiva semplificazione del progetto.

Cos'è Checkbot e come può aiutare ogni ingegnere strutturale

IDEA StatiCa Checkbot è un'applicazione che agisce come un hub centrale che collega il software analitico FEA globale (STAAD.Pro, ETABS, Robot, SAP2000, ecc.) e il software CAD (Tekla Structures, Revit, ecc.) con IDEA StatiCa Connection, Member e Detail. Raccoglie tutto in un unico luogo, dove è possibile visualizzare, organizzare e controllare i giunti.

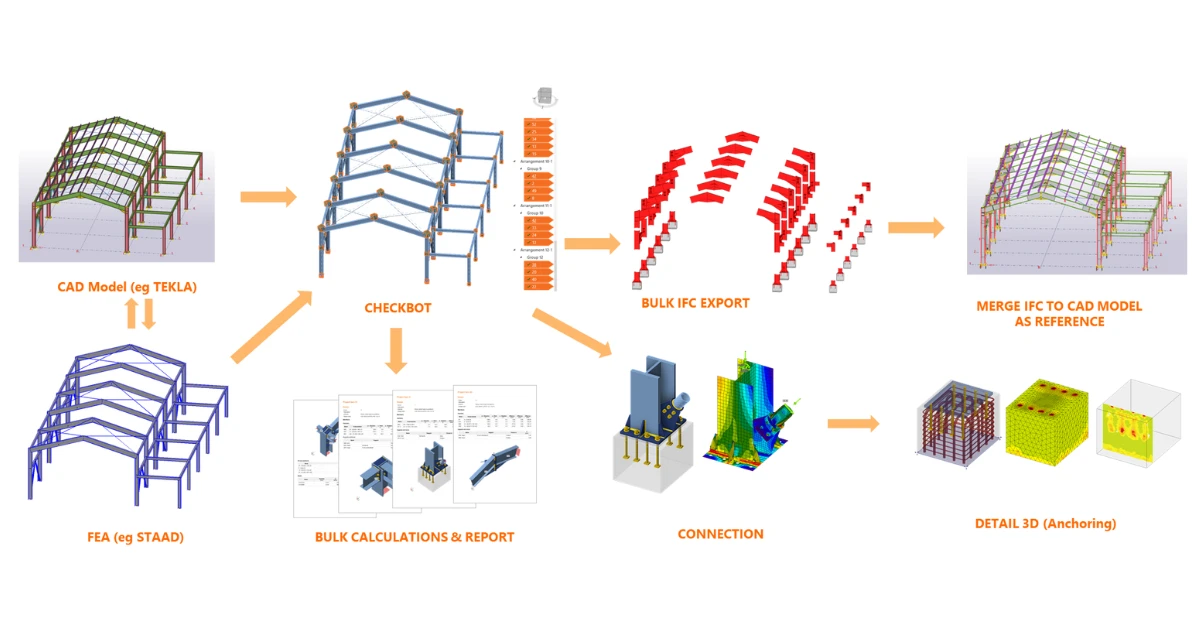

Funge da collegamento BIM che unifica l'intero flusso di lavoro di progettazione in un unico ecosistema.

• Checkbot si collega direttamente ai principali strumenti FEA (STAAD, SAP2000, ETABS, ecc.) e CAD (Tekla, Revit, ecc.), importando automaticamente la geometria delle membrature, le combinazioni di carico e le forze interne, senza perdere alcun dato.

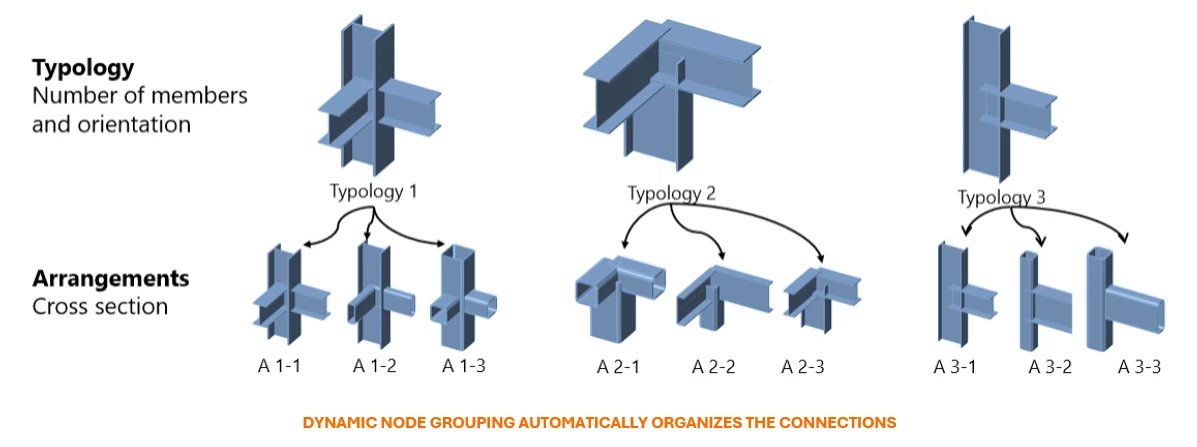

• Il raggruppamento automatico delle connessioni in base alla tipologia e alla geometria consente un'analisi massiva, permettendo agli ingegneri di progettare e verificare più connessioni contemporaneamente.

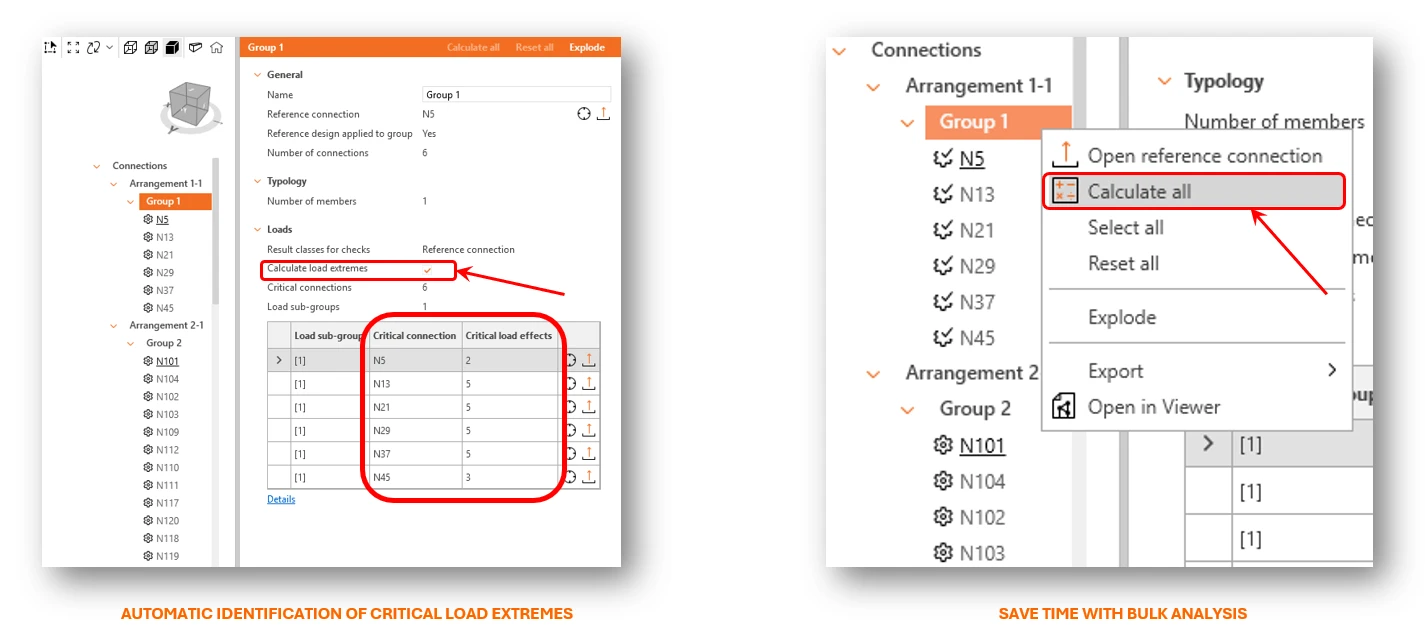

• Con l'opzione di attivazione del Calcolo degli estremi di carico, Checkbot identifica automaticamente i casi di carico governativi per ogni connessione, rendendo l'analisi molto più rapida.

• Checkbot come hub di dati. Grazie alla sincronizzazione dei modelli, garantisce che tutti gli aggiornamenti si riflettano automaticamente, dando vita a un flusso di lavoro continuo e coerente, senza la necessità di passare da uno strumento all'altro.

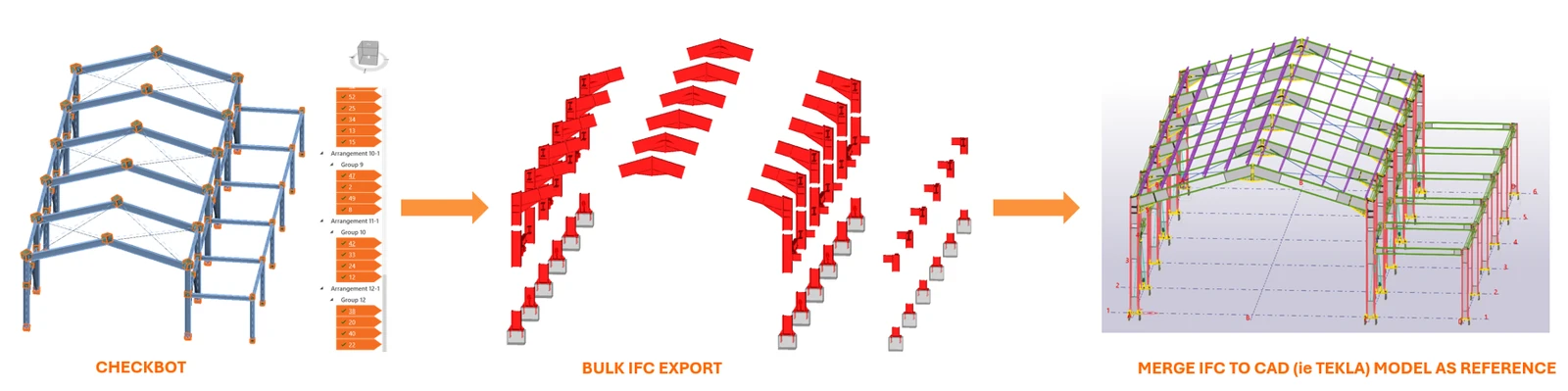

• È possibile generare ed esportare un modello di connessione 3D in formato DWG, DXF o IFC, che può essere importato in Tekla Structures o Revit come riferimento. In questo modo si elimina la necessità di schizzi manuali.

Tutto questo porta a un notevole risparmio di tempo e a un minore impegno nelle attività ripetitive.
Leggi questo interessante articolo del mio collega Adam Kozousek su come ha progettato il suo progetto di capannone in acciaio in un'ora e su come il nostro cliente Arris Engineering Services Pvt Ltd, ha risparmiato l'85% del tempo nella progettazione.

Conclusione

IDEA StatiCa Checkbot è l'anello mancante che trasforma il modo in cui gli ingegneri consegnano i risultati della loro progettazione. Aiuta a risparmiare tempo prezioso riducendo la modellazione ripetitiva e il trasferimento manuale dei dati tra più strumenti di progettazione. Consente di mantenere l'analisi e la progettazione delle connessioni in un unico processo continuo, riducendo le possibilità di errore e di rielaborazione. Con tutto ciò che è organizzato e collegato come un hub di progettazione, gli ingegneri possono concentrarsi maggiormente sulla presa di decisioni valide relative al loro progetto, invece di gestire più strumenti e aggiornamenti.
