Come ho progettato e verificato tutti i collegamenti del mio capannone in acciaio in un'ora

Ok, di cosa si tratta?

Un'altra storia: di recente, su un determinato progetto, un mio giovane collega di cantiere ha dovuto verificare decine di collegamenti trave-colonna quasi identici. L'approccio tipico – esportare alcuni "rappresentativi", verificarli in IDEA StatiCa e considerare il lavoro fatto – cominciava a sembrare un po' rischioso. E se un collegamento apparentemente "standard" avesse avuto una combinazione di carico che lo portava in zona non sicura?

Proprio in quel momento, stavo esaminando attentamente l'ultima versione interna dell'app IDEA StatiCa Checkbot con le sue nuove funzionalità incentrate sui flussi di lavoro in blocco. Quel pomeriggio di primavera, mi sono reso conto che questo era finalmente lo strumento pensato esattamente per questo tipo di lavoro ripetitivo. Non solo potevo applicare gli stessi modelli di progetto a un intero gruppo di collegamenti identici, ma potevo anche eseguire più calcoli in parallelo, filtrare per i carichi più gravosi e avere un set completo di verifiche pronto per l'esportazione in un unico PDF – il tutto con molto meno sforzo manuale!

\[ \textsf{\textit{\footnotesize{Elapsed time: 0 min – My testing, yet a real-world steel warehouse project in SAP2000}}}\]

Cosa sono i flussi di lavoro in blocco?

In termini semplici, i flussi di lavoro in blocco tramite collegamenti BIM consentono di importare ed elaborare un gran numero di collegamenti contemporaneamente. Niente più configurazione tediosa di ciascuno individualmente. È possibile prendere decine, a volte centinaia, di collegamenti dal proprio modello FEM (ad es. ETABS, Robot, STAAD.Pro, ecc.) ed elaborarli in Checkbot in un unico flusso.

La chiave è l'automazione. Si impostano i gruppi, i modelli di progetto, e si lascia che Checkbot faccia il lavoro pesante. È un notevole risparmio di tempo, soprattutto per i collegamenti standard che si ripetono in tutto il modello. Il processo è il seguente:

• Importare centinaia di nodi dal modello strutturale
• Abbinarli automaticamente con modelli di progetto predefiniti
• Eseguire le verifiche su tutti in un unico processo
• Esportare un report completo per tutti i collegamenti

Questo è particolarmente efficace quando si lavora su progetti con griglie strutturali ripetitive – magazzini, impianti industriali, parcheggi multipiano, torri, ecc. Si ottengono comunque verifiche normative accurate e un'analisi completa con IDEA StatiCa, ma senza annegare nell'inserimento manuale dei dati.

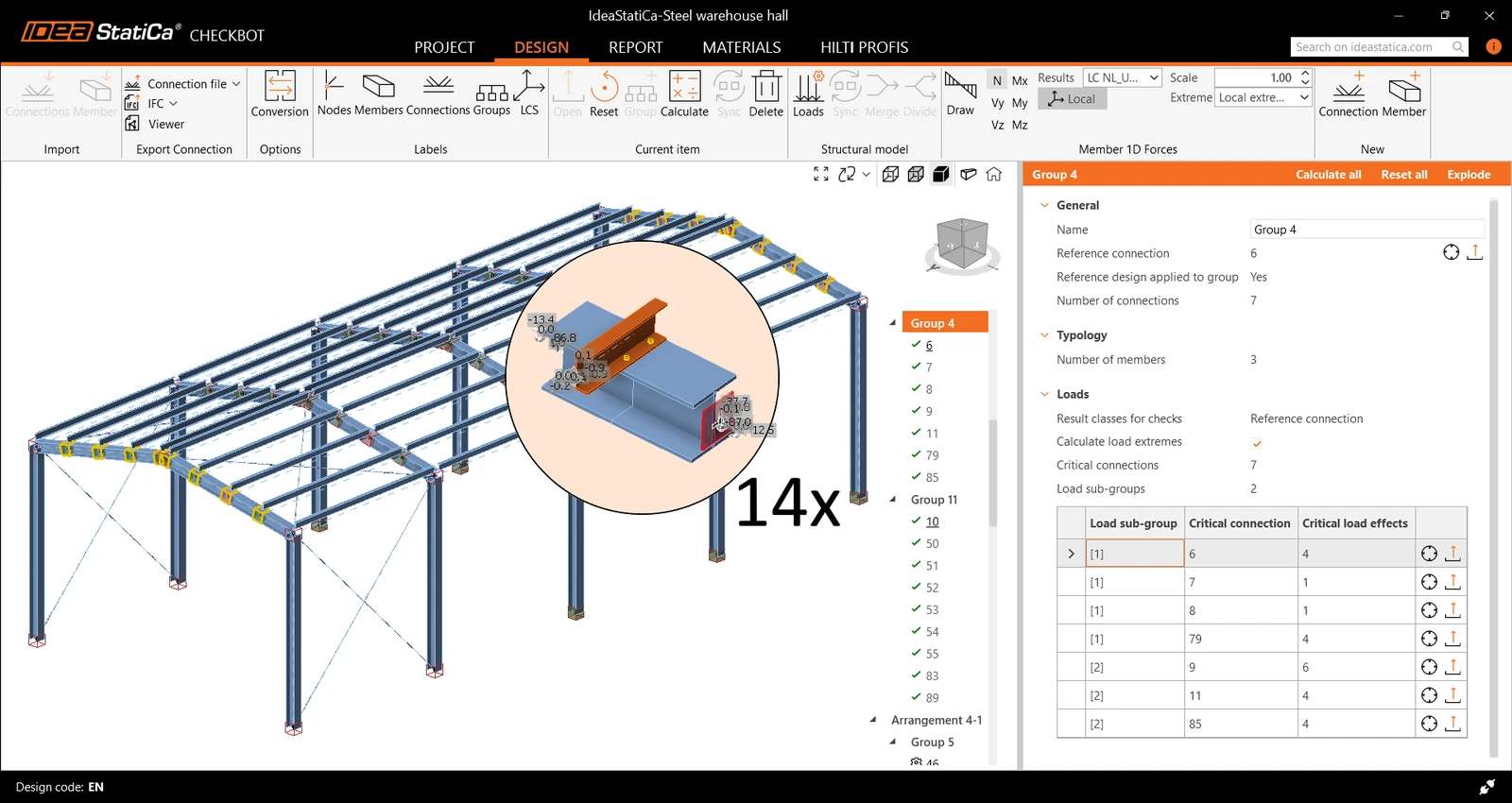

\[ \textsf{\textit{\footnotesize{Elapsed time: 2 min – The project imported into Checkbot, nodes automatically grouped}}}\]

Strumenti di gestione multipla – Il tesoro nascosto

Ok, quindi in pratica, cosa sono questi strumenti di gestione multipla in Checkbot? Consentono di gestire, ordinare e assegnare modelli a gruppi di collegamenti in un'unica operazione. Avete 25 piastre di base con gli stessi parametri? Applicate un unico modello a tutte. Dovete aggiornare un gruppo perché le ipotesi di progetto sono cambiate? Selezionate il gruppo e avviate il ricalcolo.

Ecco cosa permette di fare Checkbot:

• Raggruppare i collegamenti per tipo, geometria o forze applicate
• Progettare solo il collegamento di riferimento; gli altri collegamenti copiano automaticamente il progetto
• Calcolare ed eseguire la verifica normativa dell'intero gruppo in un'unica operazione
• Sincronizzare le modifiche alla geometria o ai carichi e ricalcolare i gruppi
• Produrre un report completo in PDF, esportare modelli IFC e condividere i collegamenti online con collegamenti ipertestuali

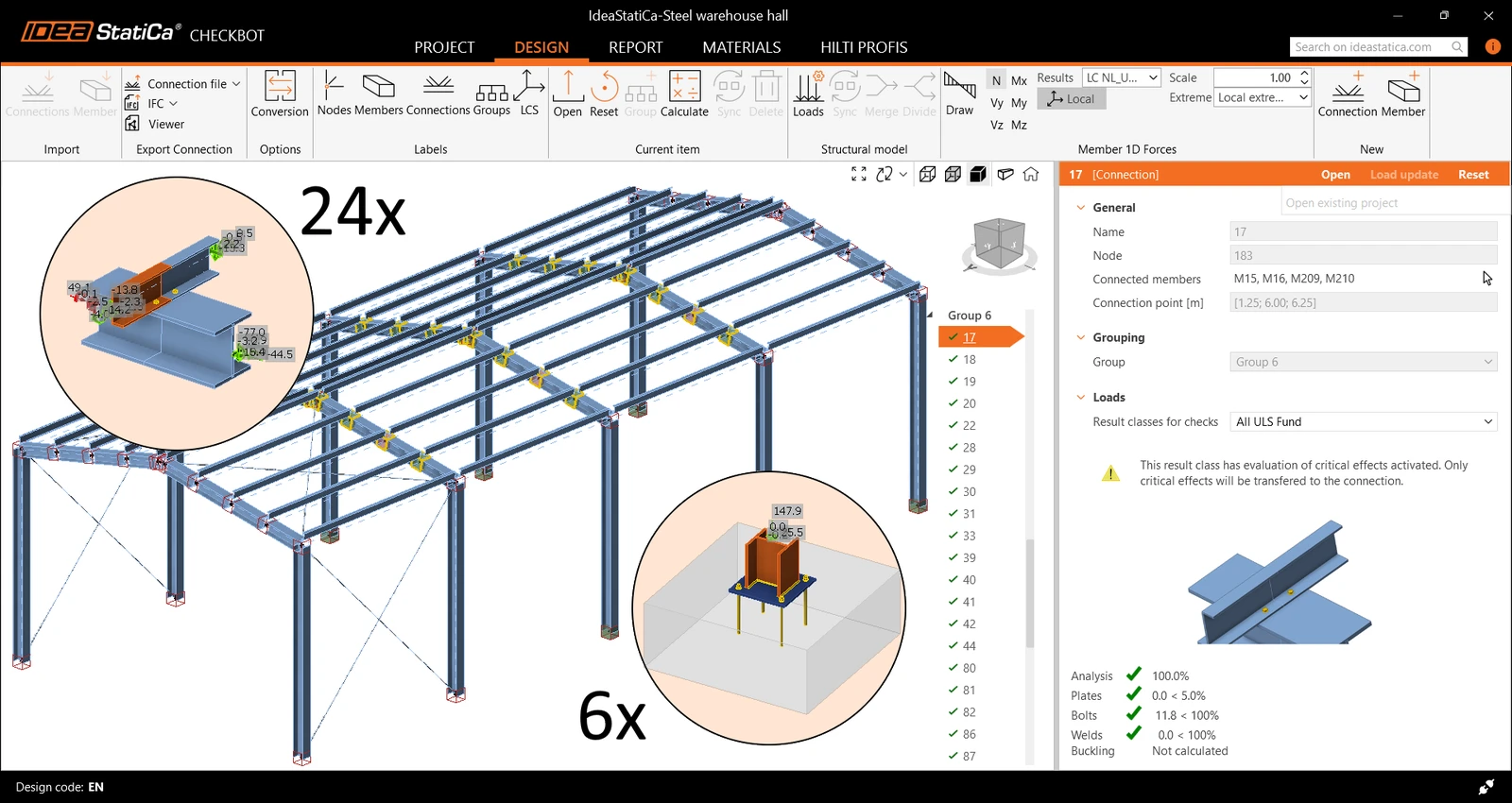

\[ \textsf{\textit{\footnotesize{Elapsed time: 9 min – 24 roof nodes and 6 column anchoring nodes designed, calculated and checked}}}\]

Pensatelo come Excel per i vostri modelli di collegamento – filtri, selezioni e azioni in blocco rendono tutto molto più semplice. Invece di esaminare ogni collegamento, assegnare un modello, eseguire la verifica ed elaborarlo, si seleziona semplicemente l'intero gruppo e si esegue tutto in una volta. È un notevole aumento della produttività.

Volete andare più veloci? Calcolate gli estremi di carico

Uno dei maggiori problemi nella progettazione dei collegamenti è la gestione di tutte le combinazioni di carico. Nell'analisi globale, si possono avere oltre 100 combinazioni, ciascuna con diverse forze interne. Ma nella maggior parte dei casi, solo una o due di queste combinazioni sono effettivamente critiche per ciascun collegamento.

È qui che il filtro Calcola estremi di carico riduce significativamente il tempo di calcolo. Aiuta a isolare la combinazione o il caso di carico determinante per ciascun giunto. È la forza assiale più elevata nel diagonale? O forse il momento flettente più grande nella trave? Tutto selezionato automaticamente e in modo sicuro per l'intero gruppo.

Fate il conto con me – un gruppo di 16 collegamenti con 10 combinazioni di carico = 160 calcoli richiede circa tre minuti. Con il filtro degli estremi di carico, si calcolano solo 38 combinazioni di carico in meno di un minuto. Ora, estrapolate all'intero progetto con moltissime combinazioni... capito?

\[ \textsf{\textit{\footnotesize{Elapsed time: 14 min – Two groups of other 16 roof nodes checked faster with Calculate load extremes}}}\]

Ancora più importante, vi permette di affermare con sicurezza: "Sì, ho verificato tutti i collegamenti – inclusi gli scenari peggiori." È piuttosto rassicurante, rispetto alla selezione manuale dei nodi con combinazioni "che sembrano estreme" per verificare il tipo di collegamento tipico, come si vede a volte con i fogli Excel...

Esempio reale – Progettazione in blocco di 64 collegamenti da SAP2000

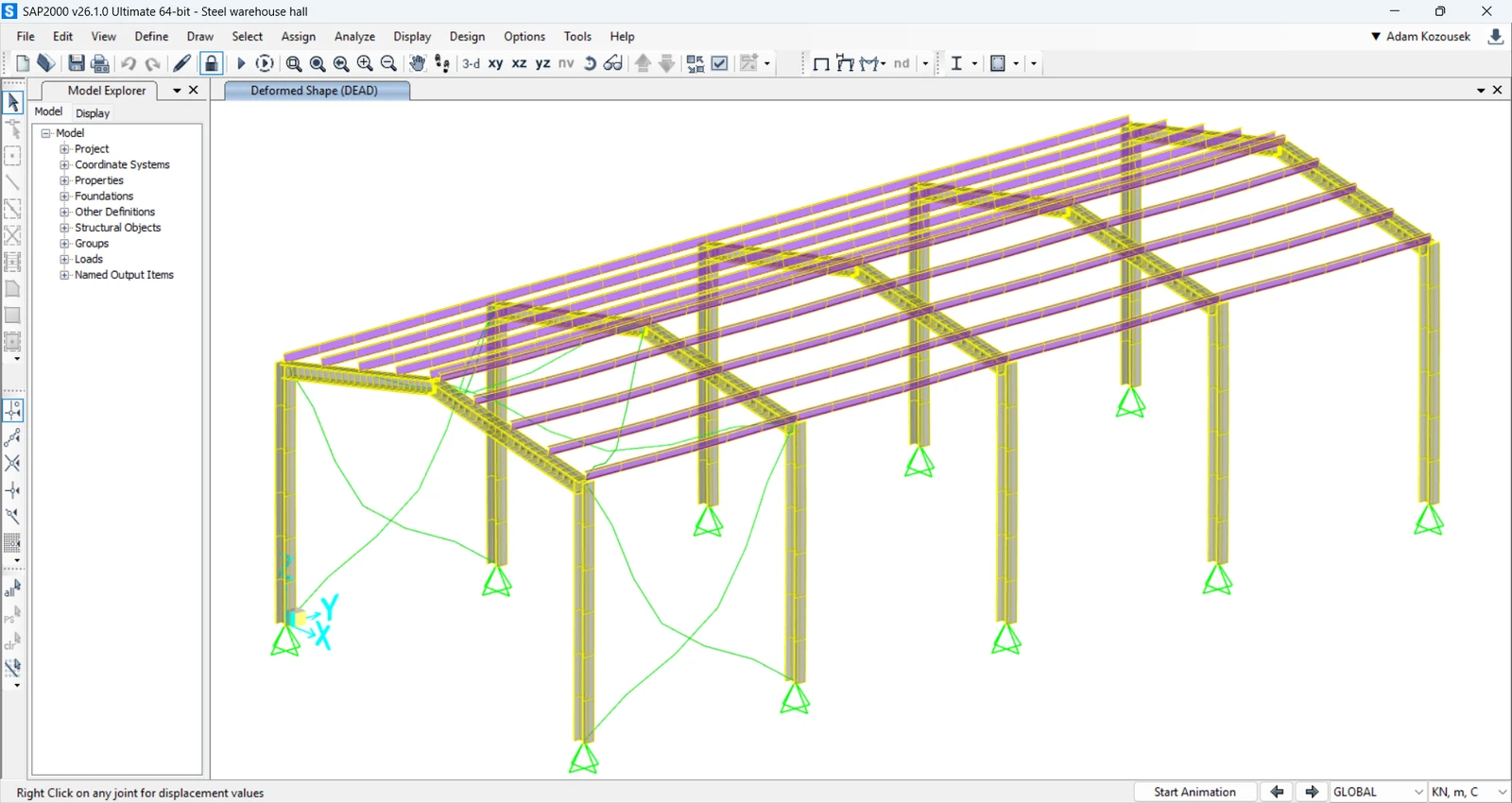

Permettetemi di illustrare come ho utilizzato i flussi di lavoro in blocco sul mio progetto di test, ma reale – una struttura in acciaio industriale modellata in SAP2000 (qualsiasi altro modello globale FEM può essere utilizzato in alternativa). Il progetto del magazzino aveva esattamente 64 nodi e circa 10 combinazioni di carico allo SLU, e fin dall'inizio sapevo che verificare ciascuno manualmente non sarebbe stato praticabile.

Ecco come l'ho affrontato:

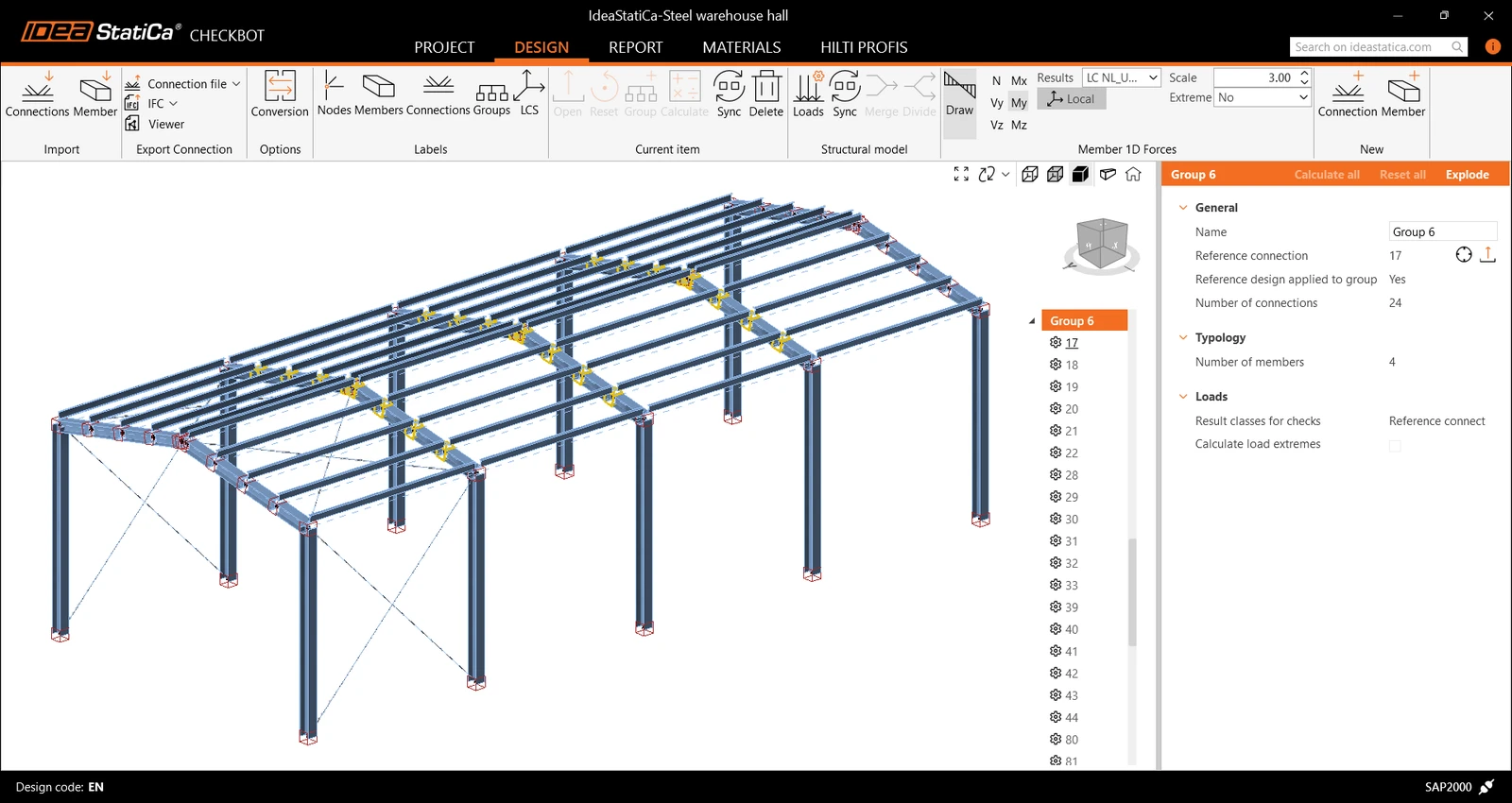

1. Ho importato l'intero modello da SAP2000 in IDEA StatiCa Checkbot, che ha acquisito tutti i 64 collegamenti, insieme ai risultati dell'analisi globale e alle eccentricità impostate, suddividendoli in 10 gruppi in base alla loro geometria. L'integrazione ha funzionato senza problemi – nessuna necessità di ricreare manualmente la geometria o le forze, sostanzialmente un'operazione con un clic e pochi secondi di attesa, senza tempo per passare ai social.
2. Per i gruppi più grandi e ripetitivi, ho assegnato un modello di progetto ai collegamenti di riferimento di ciascun gruppo. Ho utilizzato i modelli di collegamento preconfigurati della Connection Library, ad esempio per l'ancoraggio di colonna singola, oppure le singole operazioni, come taglio e griglia di bulloni per le arcarecci. Si prova una dolce soddisfazione nell'avviare l'analisi e le verifiche in una volta sola per metà del progetto, pochi minuti dopo aver iniziato. Sì, qui c'è spazio per controllare notizie o messaggi, oppure, con i calcoli in esecuzione in background, continuare a lavorare (mia scelta, capo).
3. Per i gruppi più piccoli e non standard, ho gestito la configurazione individualmente, ma sempre all'interno di Checkbot. Ho potuto riutilizzare parti dei modelli, apportare modifiche manualmente, usare nuovamente le singole operazioni e mantenere tutto organizzato in un unico posto. In questo modo ho gestito il resto dei nodi più complessi, ovvero quelli con aste di controvento al vento saldate in piastre di nodo intagliate o angoli di telaio rigido con arcarecci imbullonati in sommità.
4. Dopo i calcoli, ho utilizzato Checkbot per generare un unico report PDF che includeva tutti i 64 collegamenti. Ancora meglio, ho esportato un file IFC contenente tutti i modelli di collegamento, che posso inviare al disegnatore CAD. Potrebbe caricare l'intero set direttamente nel suo ambiente di dettaglio senza dover rimodellare tutto. Questo solo passaggio può far risparmiare ore sul lato della redazione degli elaborati ed evitare una serie di scambi di comunicazioni.

Alla fine, ho ottenuto tutti i 64 collegamenti verificati, documentati e pronti per l'emissione, senza aprire 64 progetti separati. Quelli standard erano quasi completamente automatizzati, e quelli non standard erano comunque molto più facili da gestire grazie al raggruppamento organizzato. Tutto questo in un unico strumento – IDEA StatiCa Checkbot. Dimenticate di organizzare i vostri file Excel e di perdere tempo con reinserimenti manuali.

Di seguito potete scaricare il mio progetto ed esaminarlo, oppure prendere il vostro recente modello strutturale in qualsiasi software FEM per una prova!

• Progetto campione SAP2000 (versione 26.2.0)
• Progetto campione Checkbot (versione 25.0.1)

Pronti per una sfida? Scrivetemi!

Bene, ora che abbiamo trattato i flussi di lavoro in blocco, i filtri per i carichi critici e gli strumenti di gestione multipla per i casi più semplici, mettiamo alla prova le vostre competenze per i casi più impegnativi.

Sto lanciando una piccola sfida di progettazione di collegamenti, non solo per divertimento, ma attenzione: in palio c'è un paio di calzini IDEA StatiCa di qualità! Confezionati, firmati e spediti personalmente – da me :).

Ecco come funziona:

• Scaricate il progetto campione Checkbot
• Aprite il nodo d'angolo 4 ed eseguite il vostro miglior progetto di sempre
• Create un collegamento al modello in Viewer e inviatelo a me (aggiornamento 17 giugno 2025 - la sfida è terminata)

Allora, ci siete?

Suggerimento: È possibile aggiungere eccentricità ai diagonali in Checkbot, e le operazioni per gli elementi a barra sono limitate

Aggiornamento del 17 giugno 2025 – la sfida è terminata!

Sono lieto di informarvi che il nostro comitato di ingegneri di prodotto di IDEA StatiCa ha scelto "Il miglior progetto di sempre per il nodo 4 del progetto del post del blog", e il premio va a: Attila Szabó, Ungheria. Congratulazioni!

Per visualizzare e scaricare il modello di collegamento, aprite il collegamento Viewer.

Considerazioni finali

Se state ancora verificando un collegamento alla volta, lo capisco perfettamente – è così che abbiamo iniziato la maggior parte di noi. Ma se siete immersi in decine o centinaia di collegamenti in acciaio ripetitivi, i flussi di lavoro in blocco di IDEA StatiCa valgono assolutamente il vostro tempo. E soprattutto, con Checkbot, è finalmente divertente!

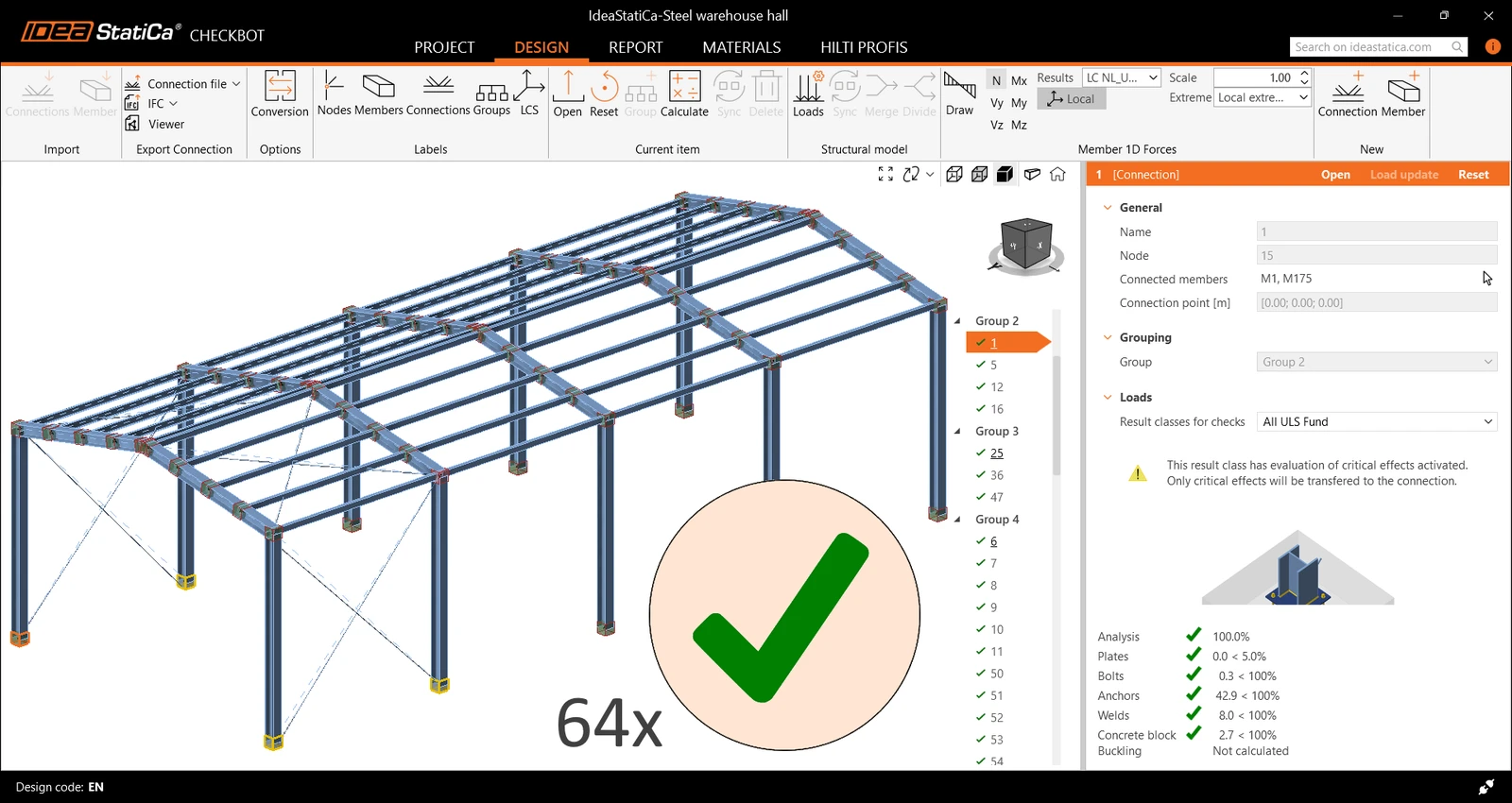

\[ \textsf{\textit{\footnotesize{Elapsed time: 52 min – All connections designed and code checked, ready for the last click - print the report}}}\]
