Flambement par valeurs propres (LBA) de poutres avec différentes conditions aux limites

Cet article est également disponible en :
Traduit par IA depuis l'anglais
Analyse de bifurcation linéaire (LBA) de poutres en flexion : Influence des conditions aux limites et de la position de la charge

1. Objectif

L'objectif de cet article est la vérification du module LBA (analyse de bifurcation linéaire) de l'application IDEA StatiCa Member. Des poutres en flexion sont analysées et l'influence de différentes conditions aux limites ainsi que de la position de la charge est étudiée. Les moments critiques élastiques obtenus par IDEA StatiCa Member sont comparés aux moments critiques élastiques basés sur l'Annexe I de l'EN 1999-1-1 [1]. La solution numérique issue du logiciel LTBeam [2] est également présentée.

2. Description du modèle

Un total de 18 cas individuels a été analysé pour vérifier le module LBA. Tous partagent la même section transversale IPE 300 et la même nuance d'acier S 355. Trois conditions aux limites différentes ont été étudiées (S – simple, F – encastré, C – console), chacune avec deux cas de charge (F – force ; C – continu). Trois positions de charge par rapport au centre de cisaillement sont vérifiées (T – semelle supérieure, N – neutre, B – semelle inférieure).

inline image in article

Fig. 1 : Différentes conditions aux limites et cas de charge utilisés pour la vérification

Tous les cas sont désignés de la manière suivante : « C_F_T », où « C » indique les conditions aux limites, « F » le cas de charge et « T » la position de la charge par rapport au centre de cisaillement.

3. Solution analytique

La formule à trois facteurs figurant à l'Annexe I de l'EN 1999-1-1 [1] est utilisée pour calculer le moment critique élastique de déversement des poutres :

\[ M_{cr} = \mu_{cr} \frac{\pi \sqrt{E I_z G I_t}}{L} \]

\[ \mu_{cr} = \frac{c_1}{k_z} \left [ \sqrt{1+\kappa_{wt}^2 + (C_2 \zeta_g - C_3 \zeta_j)^2} - (C_2 \zeta_g - C_3 \zeta_j) \right ] \]

L'Annexe B de l'ECCS - N° 119 [3] est utilisée pour calculer les coefficients C1 et C2 pour la console.

inline image in article

Fig. 2 : Modes de flambement pour les trois différentes conditions aux limites

4. Résultats

Le moment critique élastique issu de IDEA StatiCa Member (M) est comparé à une valeur analytique pour une section laminée (EN) et pour sa représentation sans les rayons âme-semelle (ENw). De plus, les deux mêmes ensembles de valeurs sont présentés en sortie du logiciel LTBeam (L, Lw).

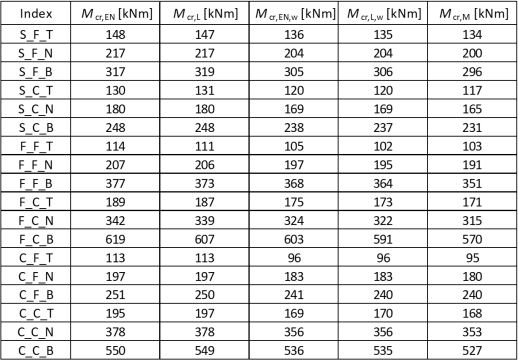

Tab. 1 : Moments critiques élastiques résultants

inline image in article

Les résultats du LBA sont conservatifs (10–16 %) pour les positions de charge sur la semelle supérieure. Les autres positions de charge sont moins conservatives (< 10 %).

inline image in article

Graphique 1 : Valeurs des moments critiques élastiques

inline image in article

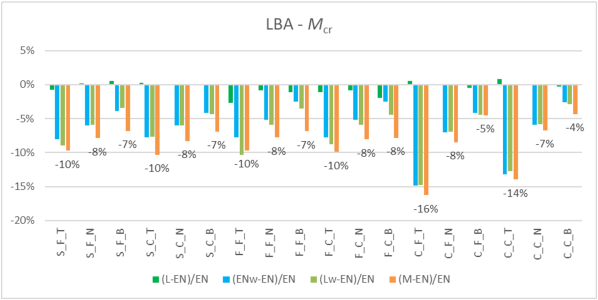

Graphique 2 : Comparaison des moments critiques élastiques

Les résultats légèrement conservatifs de IDEA StatiCa Member sont dus à l'absence des rayons âme-semelle dans la représentation en coques de la section transversale dans IDEA StatiCa Member, entraînant une rigidité en torsion plus faible. Cela est confirmé par le logiciel LTBeam (Lw), ainsi que par la solution analytique (ENw).

5. Bibliographie et références

[1] EN 1999-1-1 : Eurocode 9 : Calcul des structures en aluminium - Partie 1-1 : Règles générales, CEN, 2006.

[2] Logiciel LTBeam v. 1.0.11, CTICM, disponible sur https://www.cesdb.com/ltbeam.html

[3] Rules for Member Stability in EN 1993-1-1, Background documentation and design guidelines, ECCS - N° 119, 2006.
