STAAD.Pro enlace BIM para el diseño de uniones de acero (AISC)

• Descargue e instale la última versión de IDEA StatiCa
• Asegúrese de que está utilizando una versión compatible de su software de cálculo por elementos finitos

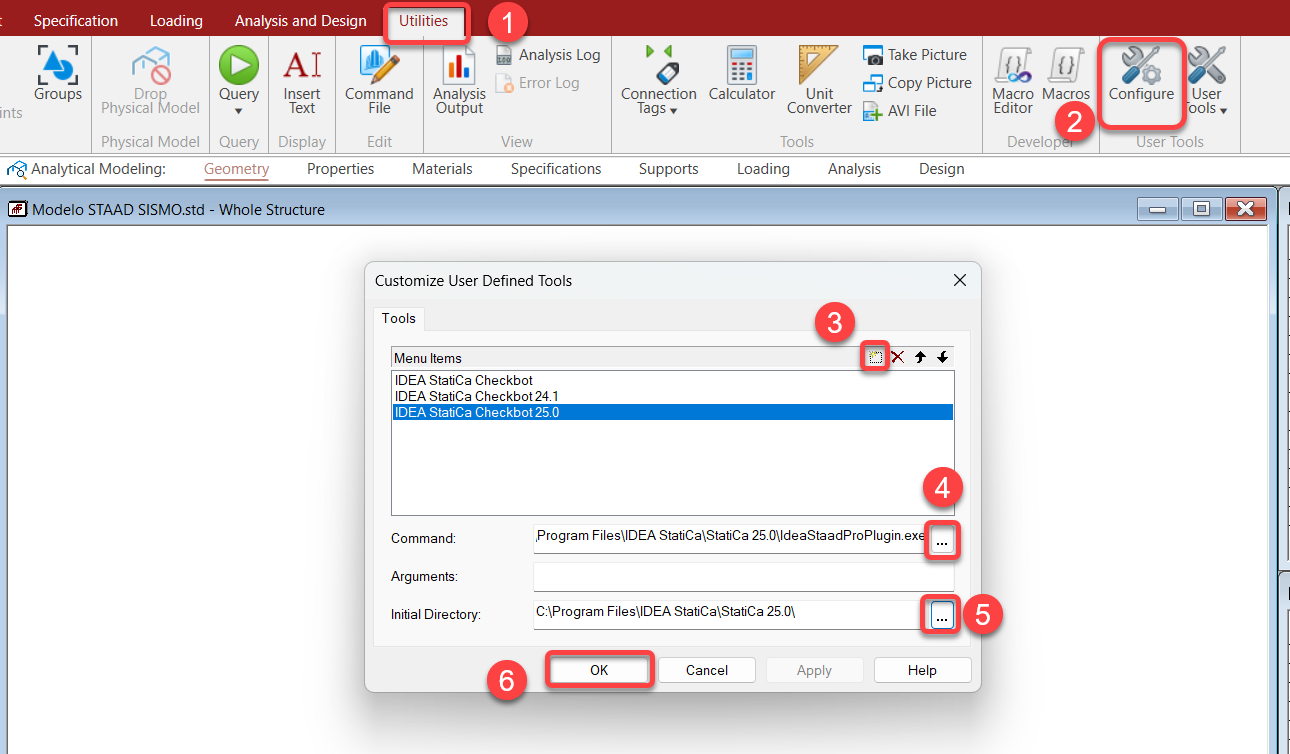

IDEA StatiCa integra enlaces BIM en su software de cálculo por elementos finitos durante la instalación. Puede comprobar el estado y, si es necesario, integrar más enlaces BIM ejecutando IDEA StatiCa y abriendo los enlaces BIM. Tenga en cuenta que algunos programas de cálculo por elementos finitos requieren pasos adicionales para activar por completo su enlace BIM con IDEA StatiCa.

Es posible que aparezca la notificación "¿Desea permitir que esta aplicación realice cambios en su dispositivo?". En ese caso, confirme con el botón Sí.

Al hacer clic en Instalar, se integra el enlace BIM para el software seleccionado. La pantalla también muestra el estado de los demás enlaces BIM.

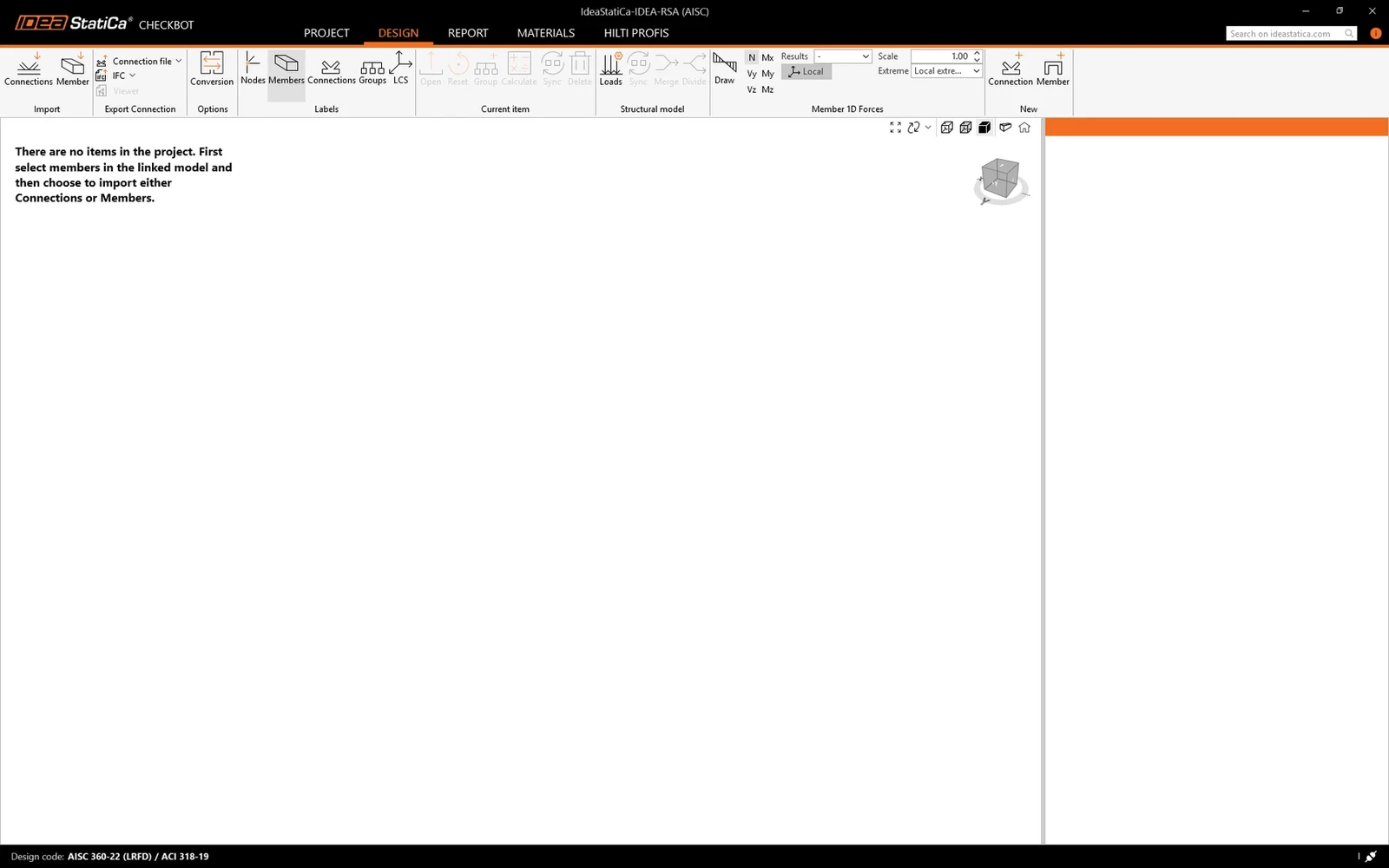

Luego en Checkbot seleccione Connections.

Esto importará el pilar y sus efectos de carga en Checkbot, con las mismas coordenadas, orientaciones y tamaños de sección que en el modelo de análisis por elementos finitos.

Tenga en cuenta que la numeración de nodos y elementos puede ser diferente.

Antes de ejecutar el análisis, asegúrese de revisar las clases de resultado para las verificaciones y ajuste las combinaciones de carga en consecuencia. En el diálogo Configurador de cargas, puede ver todos los casos de carga e hipótesis importados a la izquierda y las clases de resultado utilizadas para las verificaciones en el centro. Si algunos casos de carga no son relevantes para su verificación de diseño, exclúyalos haciendo clic derecho sobre las cargas seleccionadas y eliminándolas de la lista de clases de resultado.

Tenga en cuenta que el espacio de trabajo 3D está diseñado para mostrar una vista general de la estructura importada y no una vista detallada de las uniones reales. Para más información sobre Checkbot, consulte aquí.

Para varias soluciones de análisis por elementos finitos, también puede importar múltiples uniones en Checkbot de la misma manera que se describe anteriormente.  En lugar de seleccionar un nodo y los elementos conectados, puede seleccionar múltiples nodos y elementos e importarlos todos a la vez.

En la lista de elementos del proyecto bajo Conexiones y con una unión resaltada en Checkbot, puede hacer clic con el botón derecho del ratón y seleccionar Abrir o hacer clic en el comando de la cinta Abrir para comenzar a diseñar, realizar la verificación normativa e informes.

La configuración de los elementos se toma de la aplicación FEA original. Sin embargo, puede cambiar el tamaño de la sección de cualquier elemento en la pantalla principal de Checkbot, pero esto romperá el vínculo con la aplicación FEA en esta sesión a menos que se sincronice de nuevo.

La unión importada se abre en la aplicación IDEA StatiCa Connection.

Es posible que no vea ningún efecto de carga o que vea efectos de carga diferentes a los de su solución FEA, dependiendo de cómo se hayan definido las combinaciones de casos de carga.  Por defecto, IDEA StatiCa elegirá el más crítico para la verificación normativa. (* Algunas soluciones BIM no pueden almacenar los resultados de las combinaciones de casos de carga)

Para más información sobre los efectos de carga, consulte aquí.

Para crear la unión de placa base, vamos a utilizar las operaciones de fabricación. En la cinta superior, seleccione Operación, elija las operaciones de Placa base y Placa de conexión, y ajuste los parámetros como se muestra a continuación:

Placa base

Placa de conexión

Como hemos conectado la diagonal de arriostramiento mediante una unión de un solo tornillo, también debemos cambiar el Tipo de modelo del elemento de arriostramiento a N-Vy-Vz. Seleccione el arriostramiento en la lista de Elementos y modifique el Tipo de modelo en la lista desplegable.

Así es como se ve la unión diseñada.

Verificación normativa e Informe

Para ejecutar una verificación normativa, también debemos asegurarnos de que el código es correcto en IDEA StatiCa Connection.  Desde la pestaña Diseño en la etiqueta de unión N3, asegúrese de que se está utilizando LRFD 2022.

Ahora ejecute una verificación normativa utilizando el icono Calcular en el panel CBFEM de la cinta superior.

Dentro de IDEA StatiCa Connection puede realizar muchos tipos diferentes de análisis y verificaciones normativas. Para más información, consulte aquí.

Obtendrá los resultados del análisis no lineal.

Los resultados detallados de placas, tornillos, soldaduras y anclajes se pueden mostrar mediante el menú de cinta. En la imagen siguiente se muestra la forma Deformada con la Tensión equivalente.

También puede revisar los resultados de los anclajes.

Una vez finalizada la verificación normativa, puede crear el informe con los resultados y diagramas de su modelo de unión en la pestaña Informe.

IDEA StatiCa ofrece un informe totalmente personalizable para imprimir o guardar en un formato editable. Para más información, consulte aquí.

Guarde y salga de esta unión de vuelta a Checkbot.

En Checkbot, verá una marca verde junto a la unión. Esto significa que la unión es válida y ha superado todas las verificaciones normativas. En el panel de unión, también puede ver una representación de la unión y un resumen de los resultados de la verificación normativa.

Si hay varias uniones similares en Checkbot, se agruparán automáticamente. Los usuarios tienen entonces la opción de diseñar en lote las uniones agrupadas.

En el ejemplo siguiente, puede ver que ambas uniones de placa base, bajo el grupo 3, han superado sus respectivas verificaciones normativas, mientras que las uniones restantes aún están pendientes de validación.

A veces, se producen cambios en su modelo de EF, como una sección transversal de elemento diferente o una carga aumentada. Estos pueden sincronizarse entre Checkbot y el modelo de EF.

Existen dos alternativas posibles:

• Sincronizar el elemento actual (si se selecciona una o más juntas)
• Sincronizar todo el modelo estructural importado

Para probar esta funcionalidad, puede cambiar la sección transversal de un elemento en su aplicación de EF. Recuerde volver a analizar el modelo de EF para sincronizar también los resultados nuevos.

En Checkbot, seleccione las uniones diseñadas (puede haber más de una) y, en el panel Elemento actual, seleccione Sync.

El proyecto de Checkbot se actualizará. El diseño de unión finalizado previamente se conserva, pero las verificaciones normativas quedarán invalidadas. Puede ver que la columna ahora está actualizada, coincidiendo con el cambio en el modelo de EF.

Simplemente vuelva a realizar la verificación normativa de las uniones resaltadas seleccionando Calculate en el panel Elemento actual.
Si las uniones no ofrecen los resultados deseados, puede volver a abrirlas para optimizar el diseño (es decir, reforzarlas si no superan la verificación normativa o aligerarlas si la utilización es demasiado baja).

Cambios mayores en el modelo de EF pueden requerir la sincronización de todo el modelo estructural en Checkbot, en lugar de únicamente el elemento actual.
