Notas de la versión IDEA StatiCa Steel 8.2

Este artículo también está disponible en:
Traducido por IA del inglés
Esta nueva versión de IDEA StatiCa 8.2 es especial, ya que el 95% de las novedades fueron solicitadas por nuestros clientes de todo el mundo.

Aspectos destacados

En 2014, presentamos a los ingenieros estructurales una nueva forma de diseñar y verificar todas las uniones de acero según las normativas. Desde entonces, más de 1000 empresas en todo el mundo han mejorado significativamente su flujo de trabajo en uniones de acero con IDEA StatiCa Connection. Al alcanzar este hito recientemente, esta nueva versión de IDEA StatiCa 8.2 es especial, ya que el 95% de las novedades fueron solicitadas por nuestros clientes de todo el mundo.

¡Descubre las nuevas funcionalidades de IDEA StatiCa Connection 8.2!

1 Interfaz de usuario

A partir de ahora, solo habrá una instalación de 64 bits de IDEA StatiCa.

En la Geometría, ahora puedes seleccionar el elemento directamente en la ventana 3D.

Las imágenes 2D seleccionadas ahora se pueden almacenar en la Galería

inline image in article

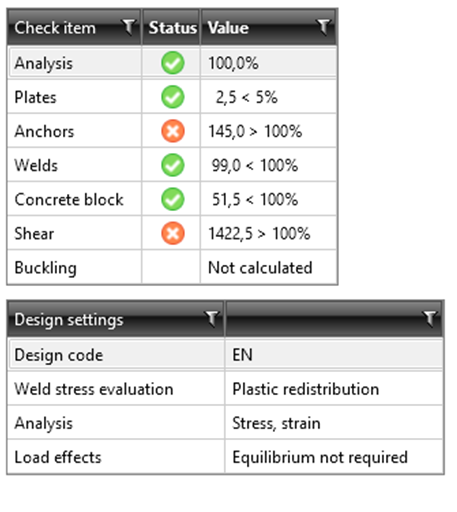

En el panel de Detalles, ahora se muestra más información sobre el modelo, los resultados y también las advertencias.

inline image in article

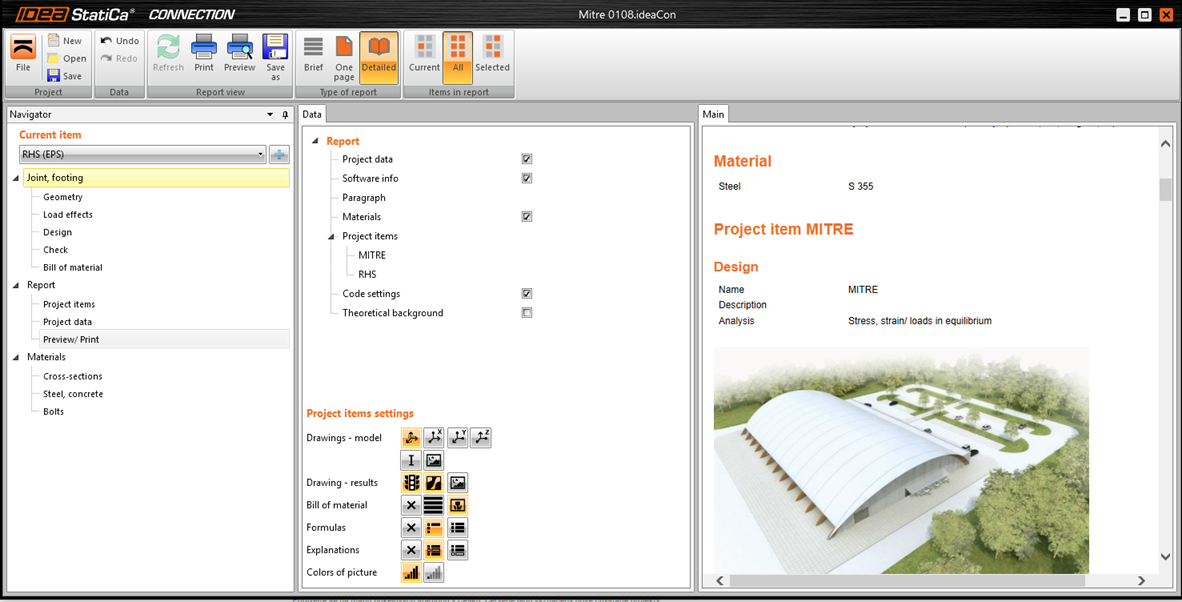

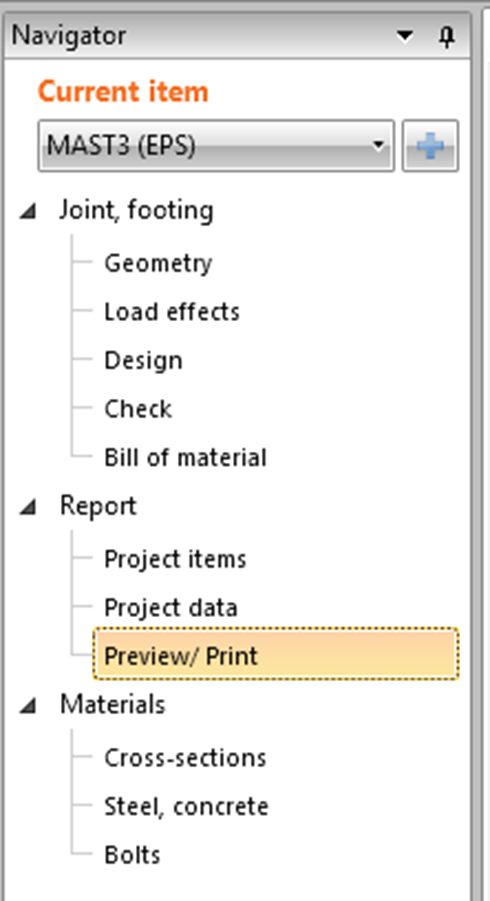

El panel del Navegador ha cambiado en el Informe: la elección es ahora más sencilla con la posibilidad de modificar el informe según sus necesidades.

inline image in article

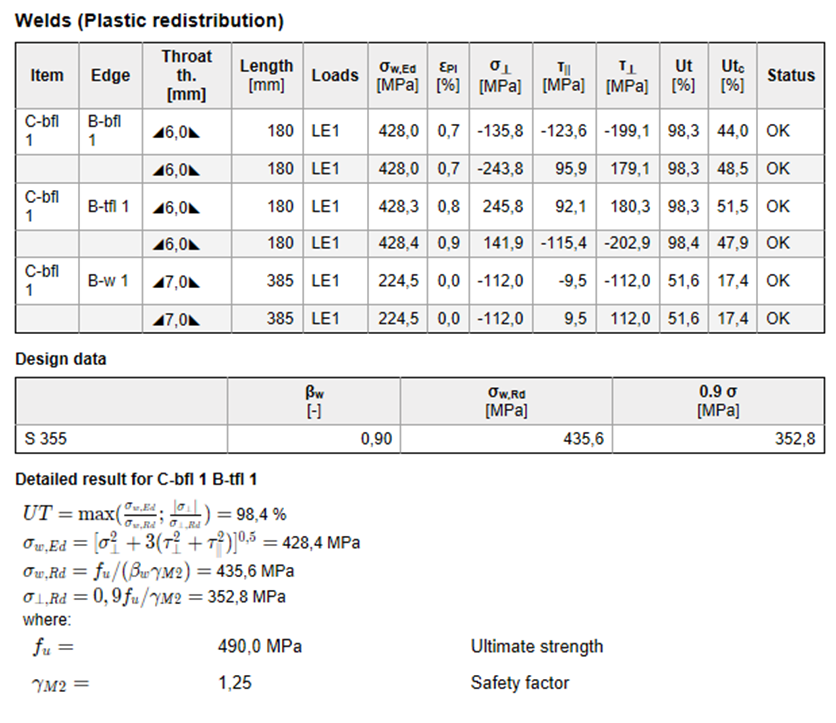

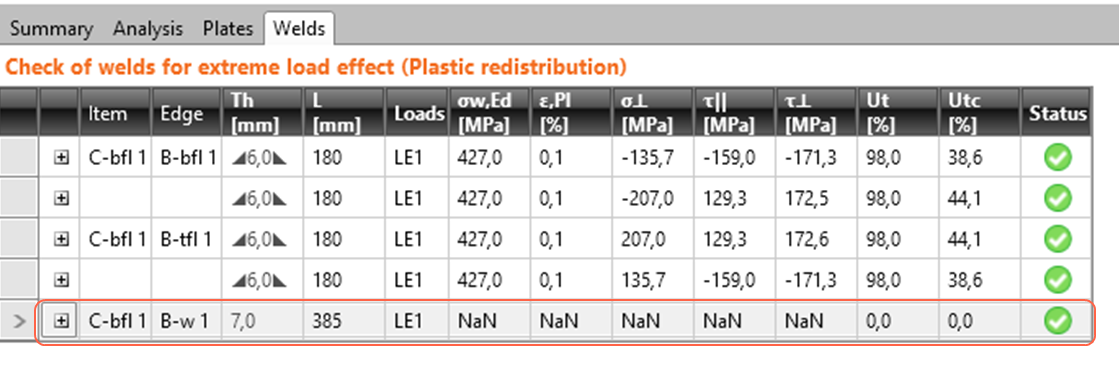

Las soldaduras a tope ahora también aparecen en la tabla de Soldaduras en la Verificación.

inline image in article

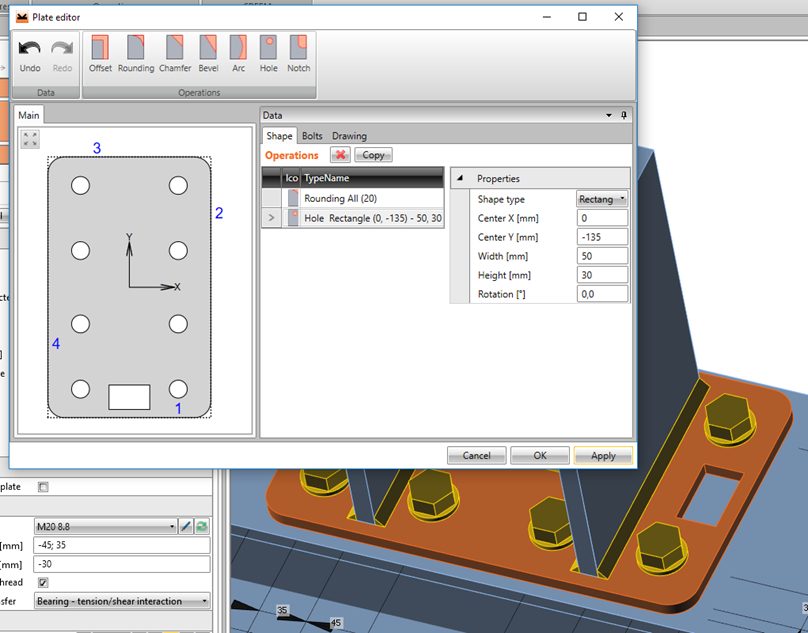

A partir de ahora también encontrarás un botón Aplicar en el editor de Placas.

inline image in article

2 Códigos de diseño

En la nueva versión, se han añadido algunas mejoras en la implementación de los códigos de diseño:

CISC

Implementación de detalles constructivos

Resistencia a compresión del hormigón

Evaluación del anclaje

3 Operaciones de fabricación

Basándose en las solicitudes de los clientes, ahora están disponibles nuevas mejoras para muchas operaciones de fabricación.

Anclaje general

Es posible definir anclajes más generales, así como anclajes pesados y anclajes que atraviesan varias placas. Se ha añadido a la verificación la evaluación de pernos de anclaje con separación.

inline image in article

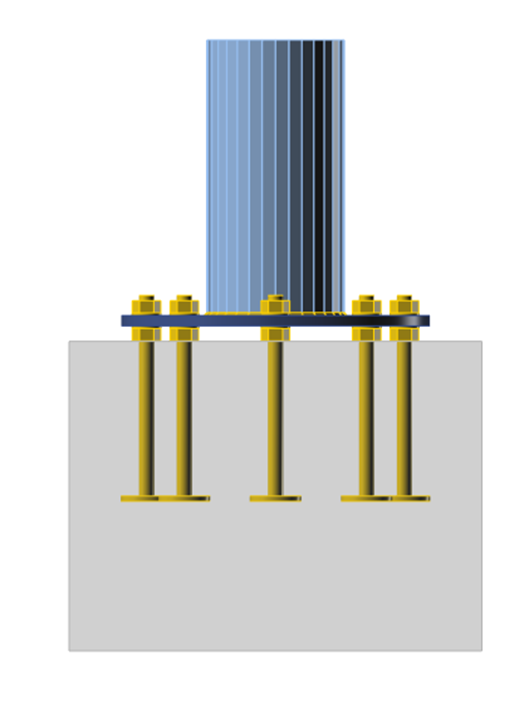

También puedes definir una separación entre la placa base y el bloque de hormigón o varios bloques de cimentación.

inline image in article

Rigidizador

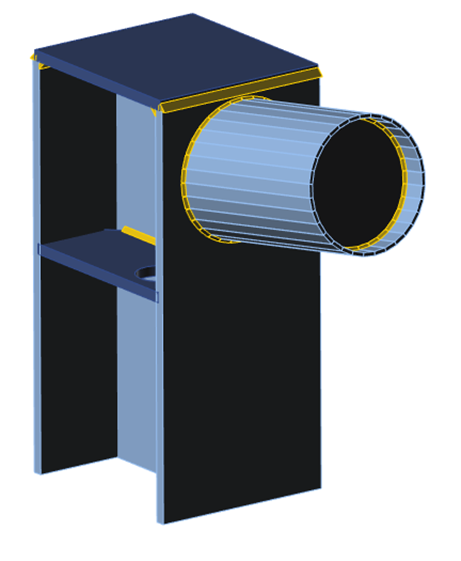

La definición del rigidizador interior o placa tapa es ahora mucho más sencilla.

inline image in article

Empalme

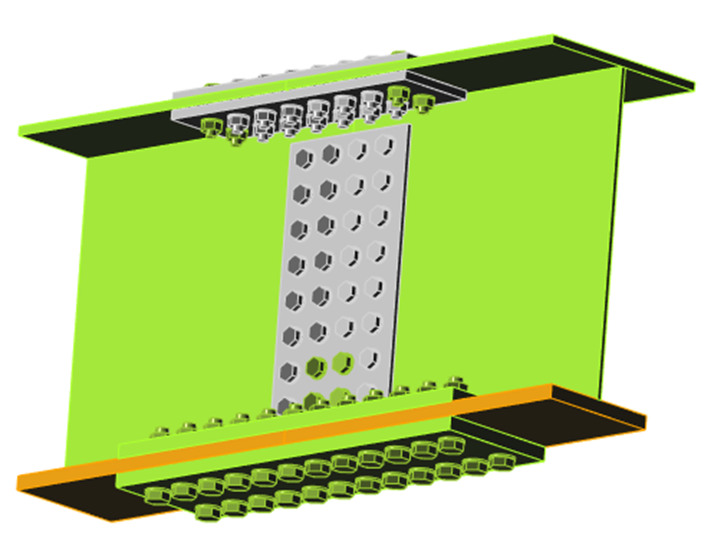

La operación de empalme se ha simplificado y el empalme con tornillos se crea en ambos elementos directamente en una sola operación. También es posible añadir automáticamente una placa de respaldo.

inline image in article

Corte

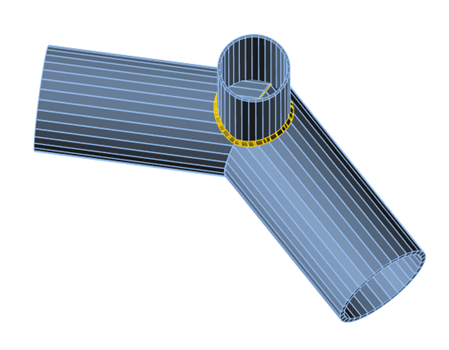

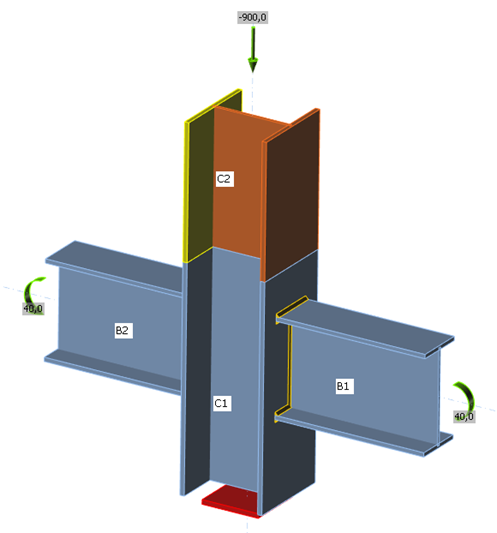

Se ha implementado un nuevo tipo de corte —el corte en inglete— para la unión de tubos y elementos con la misma sección transversal.

inline image in article
inline image in article

Soldadura

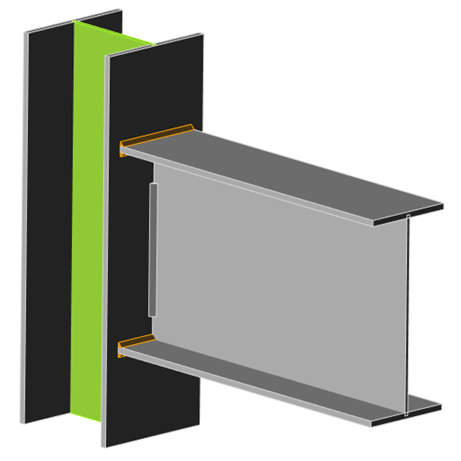

Las soldaduras se han mejorado con la posibilidad de crear soldaduras parciales o intermitentes.

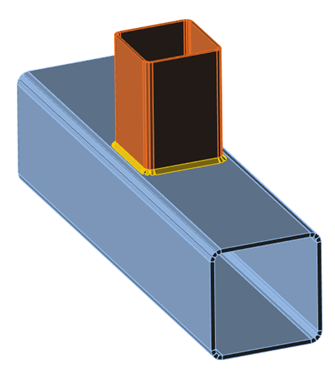

También es posible soldar perfiles RHS y elementos del mismo tamaño.

inline image in article
inline image in article

Tornillos

La opción de agujeros rasgados se encuentra ahora en el editor de tornillos. La dirección y la relación de tamaño se pueden establecer para cada tornillo individual.

La geometría y el material de tornillos definidos por el usuario se pueden guardar o leer desde MPRL.

inline image in article

Contacto

Se pueden definir dos nuevos tipos de contactos:

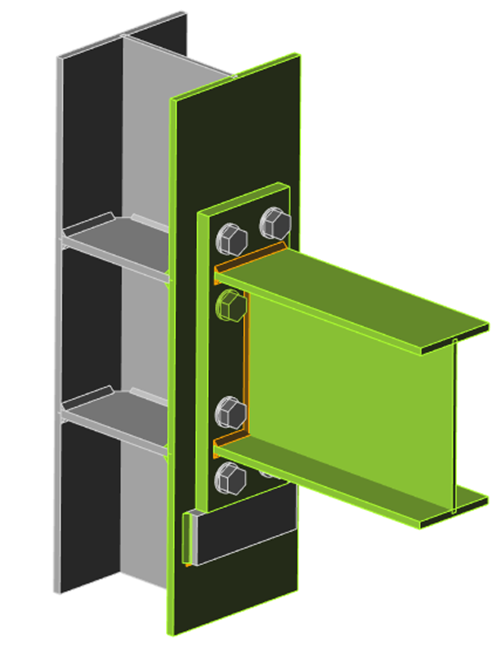

Contacto canto-canto que se puede utilizar, por ejemplo, para el contacto entre una viga y un perfil de cortante.

inline image in article

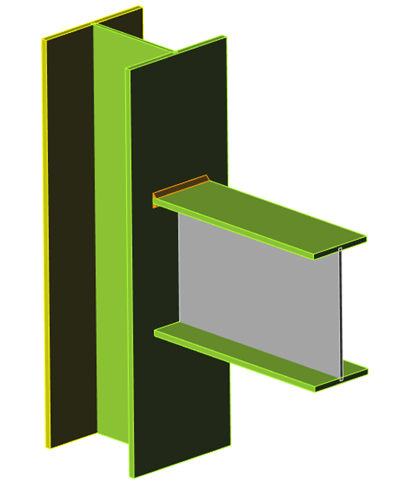

Contacto canto-superficie

inline image in article

4 Informe

El Informe ha sido completamente renovado. Tiene un nuevo diseño y ahora es completamente modular.

Todas las fórmulas de todas las verificaciones normativas se pueden mostrar en el informe.

Se pueden incluir en el informe del proyecto texto e imágenes definidos por el usuario. También puedes seleccionar qué elementos del proyecto se incluirán en el informe.

inline image in article
inline image in article

5 Enlaces BIM

Enlaces FEA

Los enlaces entre IDEA StatiCa y los programas FEA están pasando de una exportación "unidireccional" a una sincronización "bidireccional". Hasta ahora, tenías que exportar una unión desde un programa FEA a IDEA StatiCa cada vez que cambiabas algo en el modelo original. Ahora el enlace sincroniza automáticamente la unión en el programa FEA y en IDEA StatiCa Connection.

Se ha habilitado la copia de los efectos de carga entre proyectos.

Se ha implementado un nuevo enlace con el programa ETABS.

Enlaces CAD

Algunas nuevas funcionalidades para una exportación más fluida desde programas CAD:

Redondeo de placas

Corte de tubos

Placas dobladas

Detección automática de soldaduras y contactos
