Cómo extender la longitud de un elemento mediante un corte
¿Necesita extender la viga más allá del centro de la junta? La operación Corte puede ayudarle a cambiar la longitud del elemento.

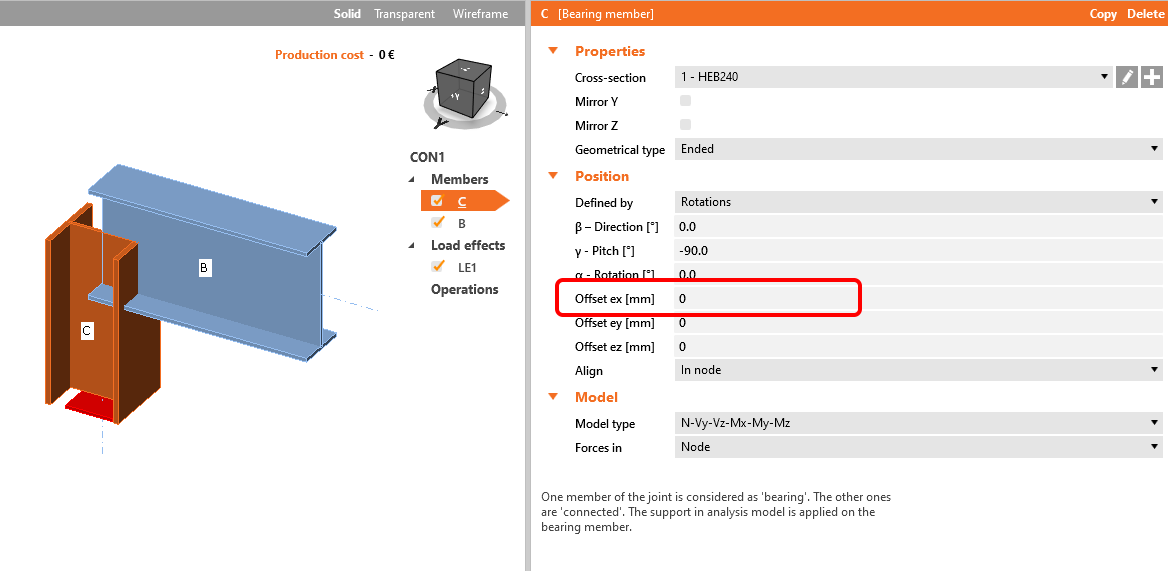

Para extender un elemento no es necesario aplicar excentricidades. Nunca defina el Desplazamiento ex para extender el elemento, puede llevar a una definición de geometría incorrecta y producir un momento flector adicional debido a la excentricidad respecto al nodo.

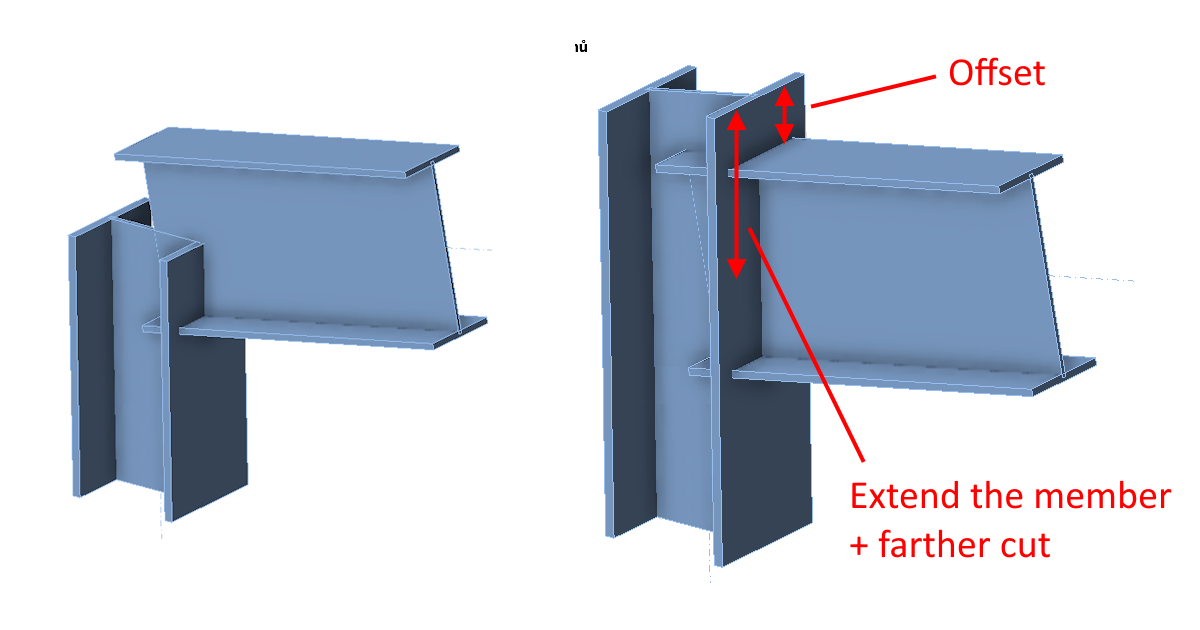

La forma correcta es añadir la operación de fabricación Corte del elemento. Para extender el elemento hacia el borde más alejado del elemento o placa conectados, seleccione el tipo de Plano de corte como Más lejano y active la configuración Extender el elemento.
También puede aplicar un Desplazamiento para extender el elemento aún más sobre el borde correspondiente.
