Enlace BIM Conexión a detalle - Anclaje con carga excéntrica

1 Nuevo proyecto

Ejecute la Conexión IDEA StatiCa. Todo comienza en la tarjeta Steel.

Mantenga la configuración por defecto para la topología de anclaje y entre en la aplicación.

2 Diseño

Después de crear la solución desde la plantilla, para mover la zapata al borde, tenemos que explotar la plantilla para separar las operaciones.

Vamos a ajustar la placa base y establecer La transferencia de fuerza cortante como Fricción.

Nota: Desde el lanzamiento de la versión 24.1, IDEA StatiCa Detailha salido de BETA para el diseño de anclajes 3D. Con esta nueva versión, el cortante puede ser transferido a través de anclajes, orejetas de cortante y fricción también.

Introduzca las fuerzas internas para anclajes con carga biaxial. Las fuerzas internas causan tensión de compresión en el contacto entre el suelo y el bloque de hormigón. Por defecto, se supone que el bloque de hormigón está agrietado.

3 Comprobar

Pase a la tarjeta Comprobar y calcular. El código de verificación comprueba el modo de fallo en los anclajes. Exploremos más en detalle sobre ello.

Exploremos los fallos potenciales por tracción, cizalladura e interacción mutua según EN 1992-4.

Por favor, revise la Comprobación Detallada de los Anclajes ya que revela una no conformidad en la primera página. Esto le informará de las comprobaciones de código que necesita realizar manualmente o utilizando otros métodos, ya que no están incluidas en IDEA StatiCa Connection. Se recomienda que realice las acciones necesarias para solucionar esta incidencia.

Debido al fallo de Anchor Check:

• El problema es causado por la Resistencia a la rotura del hormigón de los anclajes en tracción y cortante.
• Este problema puede resolverse fácilmente en IDEA StatiCa Detail con el método 3D CSFM. Le ayuda a superar el modelo de bloques agrietados de hormigón liso en IDEA StatiCa Connection.

4 Exportación

La aplicación de desarrollo propio IDEA StatiCa Connection cuenta ahora con un potente enlace BIM a Detail, que permite diseñar y comprobar bloques de hormigón armado con múltiples combinaciones.

Requisitos previos para la exportación:

• El modelo tiene que estar precalculado y los resultados incluidos

Vaya a la tarjeta Comprobación -> Comprobación RC -> Guardar.

La exportación sólo se permite para la topología de anclaje. La exportación permite la transferencia de:

• El bloque de hormigón
• Los anclajes
• La placa base
• Las cargas

Información adicional y parámetros que se establecen según los ajustes correspondientes en la Conexión:

• Transferencia a cortante (mediante anclajes, orejetas de cortante y fricción)
• Material
• Tipo de anclaje Adhesivo/Cast-in place
• Tipo de anclaje en el extremo Arandela/Recto/Gancho
• Coeficiente de fricción

5 Diseño

Esta sección le permitirá modificar Barras, Apoyos, Cargas&Combinaciones y Montaje de armaduras.

Soporte

El terreno tiene cierta rigidez, que debe ser considerada para un diseño preciso. El Apoyo superficial permite rigidez en las tres direcciones y está por defecto inactivo en tensión (no linealidad de contorno).

• Tenga cuidado al hacer suposiciones sobre las condiciones de contorno. En caso de no linealidad, si los momentos son bastante elevados, el apoyo del bloque de hormigón en tensión puede volcarse durante el análisis, provocando grandes rotaciones. Esto puede conducir a un modelo divergente debido al movimiento del cuerpo flexible.

Dispositivos de transferencia

Los anclajes son tomados de IDEA StatiCa Connection. Se pueden seleccionar dos tipos de anclajes.

Anclajes colados in situ:

• Anclajes preinstalados con las mismas propiedades en unión que las barras de refuerzo.

Anclajes adhesivos:

• Post-instalados (anclajes químicos) con la opción de personalizar su fuerza de adherencia en función de la fuerza de adherencia real.

Preste atención al correcto ajuste de la Interconexión con una placa base. En el caso de importar la zapata desde la aplicación Conexión, la Transferencia de fuerzas axiales debe estar en OFF, y la Transferencia de cortante en ON. La razón es que los anclajes se cargan por fuerzas directamente. Puede leer más sobre esto aquí.

Si diseñara una zapata desde cero en la aplicación Detalle, ambas opciones estarían en ON. Cuando se transfiere el esfuerzo cortante a través de los anclajes, el usuario debe determinar qué anclajes soportarán el esfuerzo cortante y seleccionar la casilla de verificación correspondiente. Esto se alinea con los requisitos EN, que especifican que el cortante sólo debe asignarse a los anclajes efectivos para la comprobación del fallo del borde del hormigón.

Refuerzos

Ajuste el recubrimiento de hormigón a 40 mm, que se utilizará como valor por defecto para el refuerzo.

Seleccione el Conjunto de Barras(1)-->Grupo de las barras 3D(2) y rellene el Diámetro, Propiedades y Geometría(3).

Copie la operación y cambie la Superficie. El resto de opciones se mantienen.

Copiar la operación y cambiar las opciones de abajo.

Copie la operación y cambie las opciones de abajo.

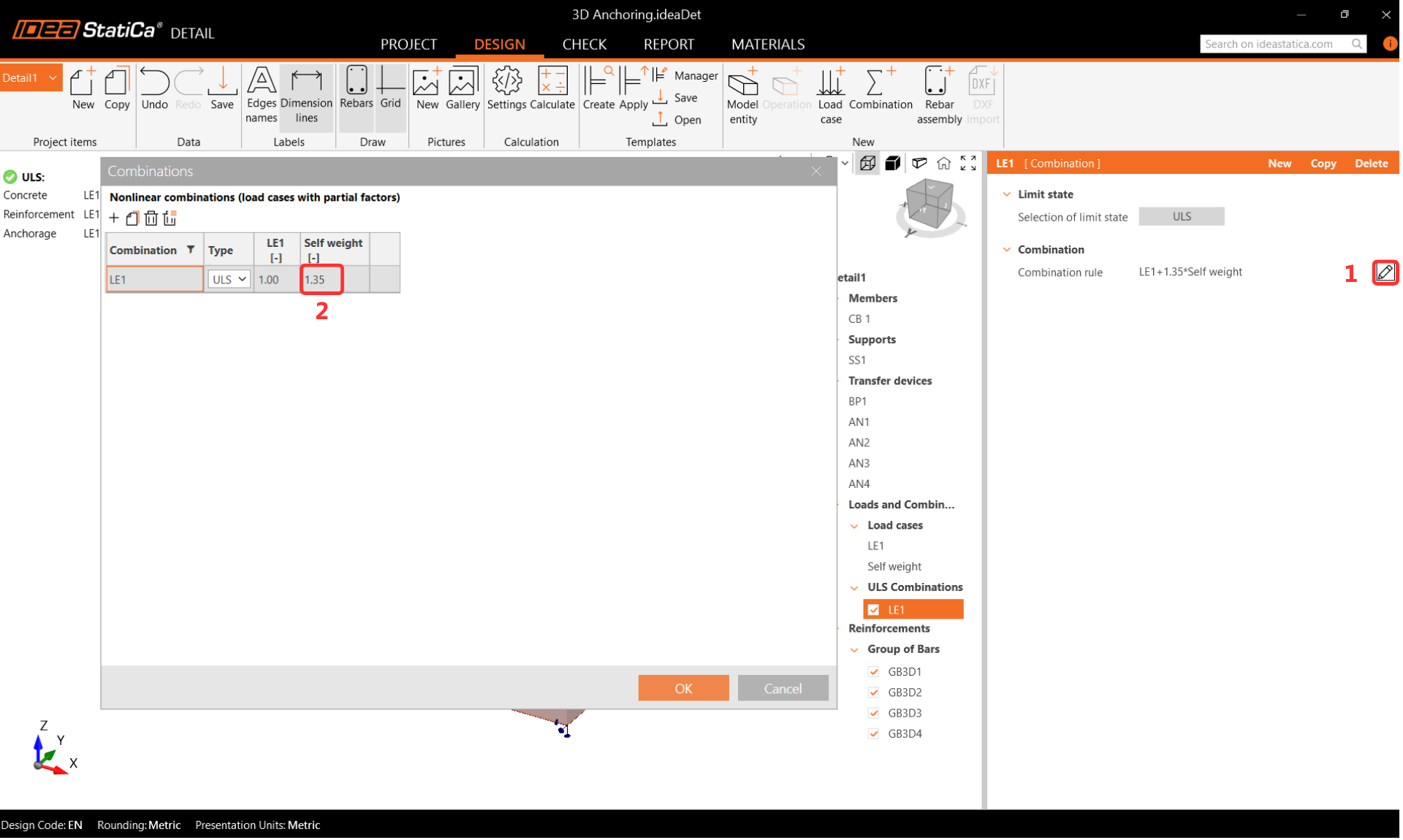

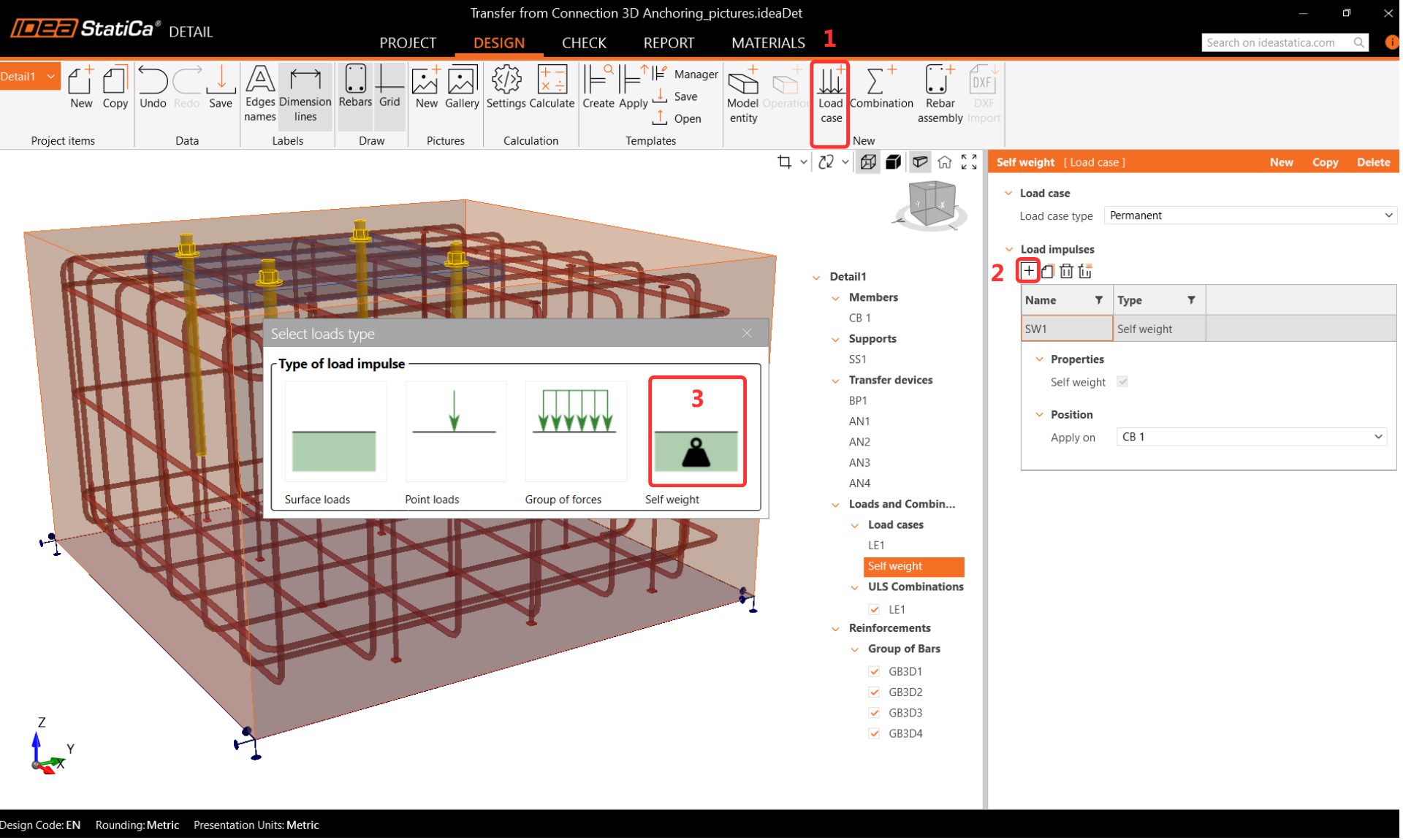

Cargas y combinaciones

Las combinaciones se toman de IDEA StatiCa Connection. Todas las consecuencias de la importación se mencionan en detalle en - Importación de anclajes desde Conexión a Detalle.

6 Comprobación

Antes de ejecutar el análisis, recomendamos cambiar el multiplicador de malla a dos para acelerar el cálculo. Este paso no es obligatorio pero puede reducir el tiempo de cálculo y ayudar a detectar cualquier problema de divergencia. Si todo funciona correctamente y no surgen problemas, puede volver a cambiar a un multiplicador de uno.

Resultados

Tensión principal equivalente

La tensión principal equivalente (EPS) en el hormigón se determina basándose en el comportamiento volumétrico del bloque de hormigón. Se identifican y destacan las zonas que experimentan la mayor carga. Para conocer el confinamiento en contraste con la compresión uniaxial, la tensión equivalente se calcula utilizando el factor kappa. En este artículo de la base teórica se incluye más información sobre la tensión principal equivalente.

Tensiones en armaduras

Durante la comprobación de la armadura, es fundamental tener en cuenta que el anclaje cercano a la esquina se utiliza al máximo.

Al visualizar la utilización de la armadura, el usuario puede ver claramente qué armadura contribuye a transferir la carga y evitar el fallo del cono de hormigón.

Anclaje

Compruebe los ajustes de Anclaje y active la Fuerza Total en Anclajes. Las fuerzas en los anclajes pueden variar ligeramente debido a los diferentes enfoques de cálculo relativos al bloque de hormigón. Sin embargo, las diferencias no son significativas.

Deformaciones

Vaya a Auxiliar y active la Deformación.

No es necesario realizar una comprobación de la deformación para ULS, pero es muy recomendable comprobar la deformación después del análisis para asegurarse de que el modelo no está experimentando una gran deformación, una gran rotación o cualquier elemento finito está dañado. Esto proporcionará una visión general de los resultados del análisis y ayudará a identificar cualquier problema que pueda haber surgido durante el análisis.

7 Informe

Por último, vaya a la Vista Previa/Impresión del Informe. IDEA StatiCa ofrece un informe totalmente personalizable para imprimir o guardar en un formato editable.

Ha comprobado todo el diseño de la conexión de acuerdo con los códigos EN 1993-1-8 y EN 1992-4. La parte de acero se ha comprobado en IDEA StatiCa Conexión, y el bloque de hormigón se ha comprobado en IDEA StatiCa Conexión y Detalle.
