Tutorial: Bemessung mit der Connection Library in IDEA StatiCa

Neues Projekt anlegen

Starten Sie IDEA StatiCa und wählen Sie die Anwendung Connection (stellen Sie sicher, dass Sie die aktuelle Version verwenden). Wählen Sie die später gewünschte Geometrie. Vergeben Sie einen Projektnamen, wählen Sie die anzuwendende Bemessungsnorm (z.B. Eurocode) sowie die Standardmaterialien und klicken zuletzt auf Erstellen Sie ein leeres Design.

Vorlage erstellen

Ziel ist es, eine Anschlussgeometrie als Vorlage abzuspeichern.

• Wählen Sie im Menüband Operation die Herstellungsoperation Stumpf aus.

• Bearbeiten Sie die Schweißnähte der Operation: Wählen Sie z.B. PJP Schweißnaht (Partielle Durchschweißung) und passen Sie die Nahtgröße an.

Fügen Sie anschließend eine weitere Operation Zuschnitt hinzu:

• Ändern Sie den zu schneidenden Stab auf Stumpf1.
• Bearbeiten Sie die Schweißnähte entsprechend.

Da es sich um eine häufig verwendete Anschlusskonfiguration handelt, können Sie diese in der Connection Library abspeichern:

• Klicken Sie auf Veröffentlichen (Publish) im Menüband.
• Vergeben Sie einen Namen, definieren Sie den Lasttyp (M – Biegemoment, S – Querkraft, T – Normalkraft Zug/Druck) sowie den Speicherort der gewünschten Verbindungsentwurf-Gruppe (VEG).

Hinweis: Es gibt zwei VEG-Typen:

• Firma: Zugriff für alle Benutzer mit Firmenlizenz.
• Persönlich: Nur für den Ersteller sichtbar.

Vorlage anwenden

Erstellen Sie eine neue Anschlusskonfiguration, indem Sie die bestehenden Operationen zunächst löschen.

• Fügen Sie ein zusätzliches Bauteil wie im Bild hinzu.

• Klicken Sie auf Vorschlag (Propose). Wenn kein passender Vorschlag vorhanden ist, klicken Sie auf Auswahl (Selection) und anschließend auf die Pfeil-Schaltfläche.

• Mit gedrückter Strg-Taste markieren Sie die relevanten Bauteile (hier B und C) und bestätigen die Auswahl mit einem Klick auf die Häkchen-Schaltfläche.
• Passende Vorlagen werden nun angezeigt. Filtern Sie ggf. nach der Verbindungsentwurf-Gruppe Persönlich und wenden Sie die eben erstellte Vorlage an.

Wenn Sie alle Fenster schließen, wird die gewählte Anschlusskonfiguration wie abgespeichert übernommen.

Anschluss ergänzen und bearbeiten

Da nicht alle Bauteile in der Vorlage enthalten sind (hier die Diagonale), fügen Sie eine zusätzliche Operation hinzu.

• Ändern Sie die Operation entsprechend der Abbildung unten.

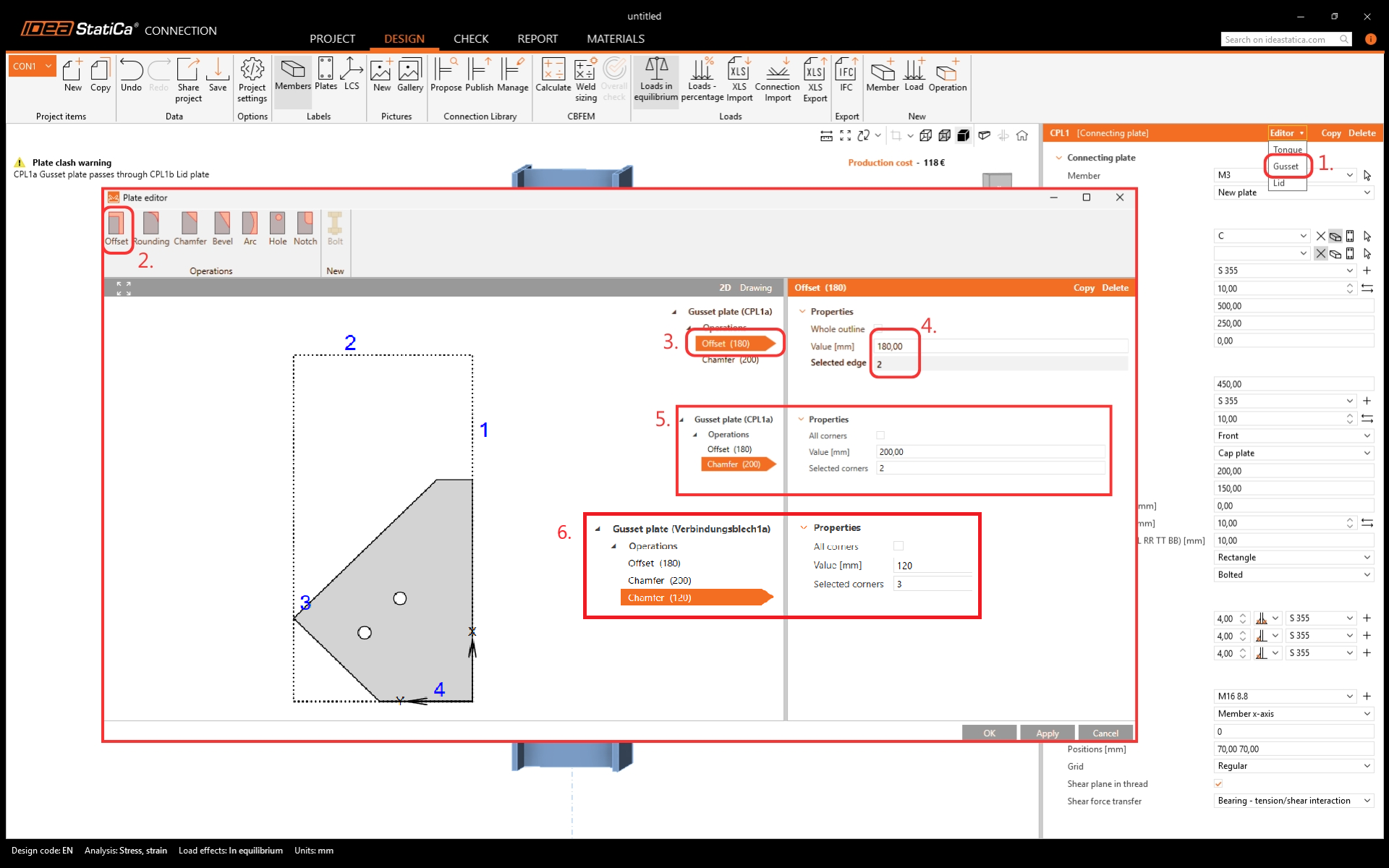

• Bearbeiten Sie die Geometrie des Knotenblechs mit dem Platteneditor, um dieses anzupassen. Zuerst wird die Operation Versatz für die Kante 2, dann die Operation Sym. Abschrägung für die Ecken 2 + 3 verwendet.

Schneiden Sie auf die gleiche Weise die Ecken der Zunge zu.

Nachweis durchführen

Zum Abschluss:

• Veröffentlichen Sie die neue Anschlussgeometrie bei Bedarf erneut in der Connection Library oder
• Definieren Sie die Lasteinwirkungen und führen Sie den Nachweis durch.

Fazit

Mit der Connection Library können wiederkehrende Anschlüsse effizient verwaltet und für neue Projekte genutzt werden – eine erhebliche Zeitersparnis bei gleichbleibender Qualität.
