Advance Steel BIM propojení pro návrh styčníku (EN)

• Stáhněte a nainstalujte nejnovější verzi IDEA StatiCa
• Ujistěte se, že používáte podporovanou verzi svého MKP softwaru

IDEA StatiCa během instalace integruje BIM linky do vašeho MKP softwaru. Stav můžete zkontrolovat a případně integrovat další BIM linky spuštěním IDEA StatiCa a otevřením BIM linků. Upozorňujeme, že některé MKP programy vyžadují další kroky k úplné aktivaci jejich BIM linku s IDEA StatiCa.

Může se zobrazit upozornění „Chcete povolit této aplikaci provádět změny ve vašem zařízení?“. V takovém případě potvrďte tlačítkem Ano.

Kliknutím na Install se integruje BIM link pro vybraný software. Na obrazovce se také zobrazí stav ostatních BIM linků.

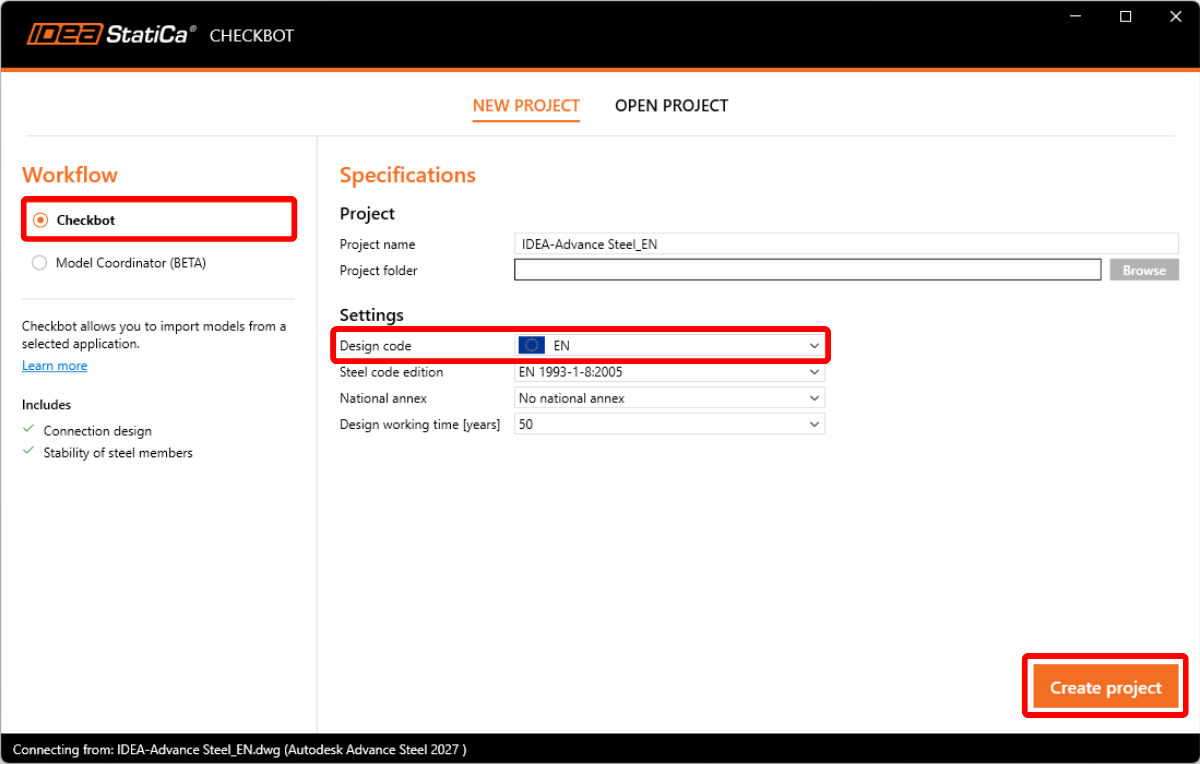

Existují dvě možnosti importu modelu do Checkbotu:

I. Chcete-li do Checkbota vložit větší část konstrukce, vyberte možnost Hromadné. (Používá se v tomto kurzu.)

Tím se do Checkbotu importují všechny vybrané části konstrukce - se stejnými souřadnicemi, orientacemi a velikostmi průřezů jako v BIM modelu. Střed přípoje je automaticky vytvořen softwarem podle průsečíku prutů. Doporučujeme, abyste neimportovali všechny přípoje současně, ale postupně.

II. Alternativně můžete exportovat jeden uzel pomocí tlačítka One v horní liště Checkbotu.

Zrušte výběr všeho ve scéně vašeho BIM modelu a stiskněte One. Potom:

1. V BIM modelu vyberte uzel představující střed přípoje a potvrďte jej mezerníkem, pravým tlačítkem myši nebo klávesou Enter.
2. Nyní vyberte konstrukční prvky, jako jsou nosníky a sloupy. Pořadí vybraných prutů definuje pořadí prutů v modelu přípoje. Potvrďte jako v kroku 1.
3. Vyberte všechny ostatní entity spojů jako jsou šrouby, plechy atd., a znovu potvrďte.

Přípoj bude nyní exportován do Checkbota.

V aplikaci Advance Steel vyberte jeden z vnitřních sloupů se ztužením a ujistěte se, že jste také vybrali všechny objekty přípoje.

Může se objevit hláška "Chcete importovat i doporučené svary?". Vzhledem k tomu, že máme všechny svary vytvořené v BIM modelu, vyberte tlačítko Ne .

Na vědomí prosím vemte také, že číslování uzlů a prvků se může lišit.

Vezměte prosím na vědomí, že 3D pracovní plocha je navržena tak, aby zobrazovala přehled importované konstrukce, a ne detailní pohled na skutečné přípoje. Další informace o Checkbotu naleznete zde.

V seznamu položek projektu v části Connections můžete buď kliknout pravým tlačítkem myši a vybrat možnost Otevřít, nebo kliknout na příkaz na pásu karet Otevřít a začít vytvářet přípoj, provádět posudky a generovat protokol.

Nastavení prvků je převzato z původní BIM aplikace. Můžete však změnit velikost profilu libovolného prutu. Tím se ale přeruší propojení s BIM aplikací v této relaci, pokud nedojde k její opětovné synchronizaci.

Importovaný přípoj se otevře v aplikaci IDEA StatiCa Connection.

Stáhněte si přiloženou tabulku s účinky zatížení a otevřete ji.

Vyberte hodnoty vnitřních sil v tabulce a zkopírujte je (Ctrl + C).

Poté v aplikaci IDEA StatiCa Connection vyberte Import z XLS v horním pásu karet.

Kliknutím levým tlačítkem myši vyberte první buňku a příkazem Ctrl + V vložte hodnoty vnitřních sil.

Upozorňujeme, že v tabulce musíte mít stejné pořadí řádků a sloupců jako v tabulce Účinky zatížení v IDEA StatiCa Connection. Pokud budou řádky nebo sloupce prohozeny, dojde k nesprávnému zadání vnitřních sil.

Pro diagonální ztužidlo použijeme přípoj s jedním šroubem. Pro tento typ spoje musíme také změnit Typ modelu prutu ztužidla na N-Vy-Vz. V seznamu Prvky vybereme prvek ztužidla a v rozevíracím seznamu upravíme Typ modelu.

Přejděte do nastavení Normy v horním pásu karet a zrušte výběr funkcionality Potrhaný beton.

Upravte vlastnosti kotev a betonového bloku. Vyberte možnost Střihová rovina v závitu. Nastavte hodnotu Odsazení na 200 mm. Změňte Třídu betonu na C25/30.

A nakonec nastavte Přenos smykové síly na Kotevní šrouby.

Posudek a Protokol

Nyní spusťte posudek pomocí ikony Výpočet na panelu CBFEM na horní liště. V aplikaci IDEA StatiCa Connection můžete provádět mnoho různých typů analýz a posudků. Více informací naleznete zde.

Jakmile je posudek dokončen, můžete na kartě Protokol vytvořit protokol obsahující výsledky a diagramy pro váš přípoj.

Protokol může být vytištěn nebo uložen v několika formátech. Více informací naleznete zde.

Přípoj Uložte a zavřete. Tím se vrátíte do aplikace Checkbot.

Nyní uvidíte v aplikaci Chcekbot vedle nově vytvořeného přípoje symbol zelené fajfky. To znamená, že přípoj je v pořádku a prošel všemi posudky. Na panelu Přípoje se také objeví zobrazení styčníku a souhrn výsledků.

Pokud je v aplikaci Checkbot více přípojů, je třeba každý z nich otevřít, navrhnout a posoudit.

V níže uvedeném příkladu vidíte, že oba přípoje s patní deskou prošly odpovídajícími posudky, zatímco zbývající přípoje je třeba ještě posoudit.

V návrhu dalších přípojů můžete pokračovat stejným postupem, který je uveden výše.

Někdy dojde ke změnám v modelu FEM/BIM, například se změní velikost průřezu prutu nebo zatížení. Tyto změny lze synchronizovat mezi aplikací Checkbot a modelem FEM/BIM.

Existují dvě možné alternativy:

• Synchronizace aktuální položky (pokud je vybrán jeden nebo více uzlů).
• Synchronizace celého importovaného modelu konstrukce.

Chcete-li tuto funkci vyzkoušet, můžete v BIM aplikaci změnit velikost nebo tvar průřezu prutu - změňte profil sloupu na menší průřez.

V aplikaci Checkbot vyberte navržené přípoje (může jich být více) a na panelu Aktuální položka vyberte možnost Synchronizace.

Projekt v aplikaci Checkbot bude aktualizován, návrh přípoje zůstane zachován, ale výsledky budou neplatné. Můžete vidět, že sloup je nyní aktualizován - odpovídá změně v BIM modelu.

Zvýrazněné přípoje jednoduše znovu posuďte výběrem možnosti Vypočítat na panelu Aktuální položka. Nezapomeňte, že větší změny v modelu mohou vyžadovat další kroky ověření dotčených přípojů (jak je uvedeno výše).

Pokud přípoje neposkytnou požadované výsledky, můžete je znovu otevřít a návrh optimalizovat (tzn. posílit v případě nevyhovujících posudků nebo odlehčit, pokud je využití příliš malé).
