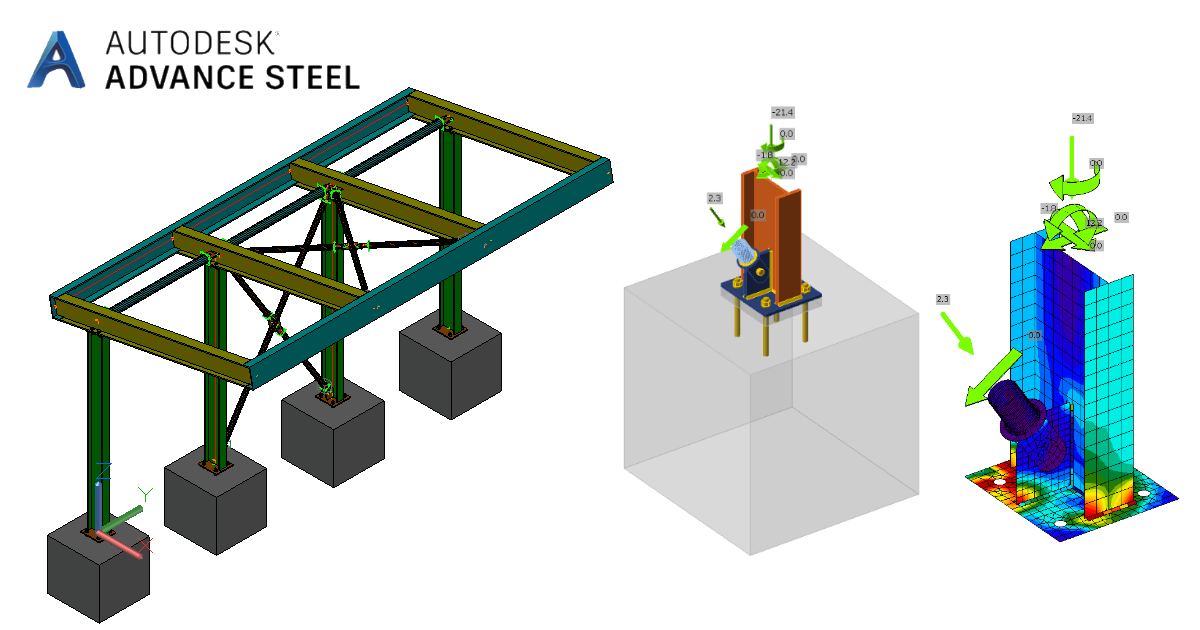

Liên kết BIM Advance Steel cho thiết kế liên kết thép (EN)

• Tải xuống và cài đặt phiên bản mới nhất của IDEA StatiCa
• Đảm bảo rằng bạn đang sử dụng phiên bản được hỗ trợ của phần mềm FEA của bạn

IDEA StatiCa tích hợp các liên kết BIM vào phần mềm FEA của bạn trong quá trình cài đặt. Bạn có thể kiểm tra trạng thái và tích hợp thêm các liên kết BIM bằng cách chạy IDEA StatiCa và mở BIM links. Lưu ý rằng một số phần mềm FEA yêu cầu các bước bổ sung để kích hoạt đầy đủ liên kết BIM với IDEA StatiCa.

Thông báo "Bạn có muốn cho phép ứng dụng này thực hiện thay đổi trên thiết bị của bạn không?" có thể xuất hiện, nếu vậy, vui lòng xác nhận bằng nút Yes.

Bằng cách nhấp vào Install, liên kết BIM cho phần mềm đã chọn sẽ được tích hợp. Màn hình cũng hiển thị trạng thái của các liên kết BIM khác.

Có hai tùy chọn để nhập mô hình vào Checkbot:

I. Để đưa một phần lớn hơn của kết cấu vào Checkbot, chọn Bulk. (Được sử dụng trong hướng dẫn này.)

Thao tác này sẽ nhập tất cả các phần đã chọn của kết cấu vào Checkbot - với cùng tọa độ, hướng và kích thước tiết diện như trong mô hình BIM. Tâm nút liên kết được phần mềm tự động tạo ra theo giao điểm của các cấu kiện. Chúng tôi khuyến nghị không nhập tất cả các liên kết cùng một lúc mà nên xây dựng các liên kết theo từng bước.

II. Ngoài ra, bạn có thể xuất một nút đơn lẻ bằng nút One trên thanh ribbon phía trên của Checkbot.

Bỏ chọn tất cả trong kết cấu của mô hình BIM và nhấn One. Sau đó:

1. Trong mô hình BIM, chọn nút đại diện cho tâm của liên kết và xác nhận bằng phím cách hoặc nút chuột phải hoặc phím Enter.
2. Tiếp theo, chọn các cấu kiện kết cấu, chẳng hạn như dầm và cột. Thứ tự các cấu kiện được chọn sẽ xác định thứ tự các cấu kiện trong mô hình Connection. Xác nhận như ở bước 1.
3. Chọn tất cả các thành phần liên kết khác như bu lông, bản thép, v.v. và xác nhận lại.

Liên kết sẽ được đưa vào Checkbot ngay bây giờ.

Chọn một trong hai cách (Bulk hoặc One) để nhập. Cả hai đều nhập kết cấu thành công.

Trong Advance Steel, chọn một trong các cột bên trong có giằng, đảm bảo bạn cũng chọn tất cả các đối tượng liên kết.

Lưu ý rằng số hiệu nút và cấu kiện của bạn có thể khác.

Lưu ý rằng không gian làm việc 3D được thiết kế để hiển thị tổng quan về kết cấu đã nhập chứ không phải chế độ xem chi tiết của các liên kết thực tế. Để biết thêm thông tin về Checkbot, xem tại đây.

Trong danh sách các mục dự án bên dưới Connections và khi một liên kết được chọn trong Checkbot, bạn có thể nhấp chuột phải và chọn Open hoặc nhấp vào lệnh trên thanh ribbon Open để bắt đầu thiết kế, kiểm tra tiêu chuẩn và lập báo cáo.

Các thiết lập của cấu kiện được lấy từ ứng dụng BIM gốc. Tuy nhiên, bạn có thể thay đổi kích thước tiết diện của bất kỳ cấu kiện nào trên màn hình chính của Checkbot, nhưng điều này sẽ phá vỡ liên kết với ứng dụng BIM trong phiên làm việc này trừ khi được đồng bộ hóa lại.

Liên kết đã nhập được mở trong ứng dụng IDEA StatiCa Connection.

Tải xuống file Excel đính kèm với các hiệu ứng tải trọng và mở nó.

Chọn các giá trị nội lực trong bảng và sao chép chúng (Ctrl + C).

Sau đó trong IDEA StatiCa Connection, chọn nút XLS Import trên thanh ribbon phía trên.

Nhấp chuột trái, chọn ô đầu tiên và dán (Ctrl + V) các giá trị nội lực.

Lưu ý rằng bạn cần có cùng thứ tự hàng và cột trong bảng Excel như trong bảng Hiệu ứng tải trọng trong ứng dụng IDEA StatiCa Connection. Nếu các hàng hoặc cột bị hoán đổi, bạn sẽ nhận được dữ liệu nội lực không chính xác trên các cấu kiện.

Chúng ta sẽ sử dụng liên kết một bu lông cho thanh giằng chéo. Đối với loại liên kết này, chúng ta cũng phải thay đổi Loại mô hình của cấu kiện thanh giằng thành N-Vy-Vz. Chọn thanh giằng trong danh sách Cấu kiện và thay đổi Loại mô hình trong danh sách thả xuống.

Vào Thiết lập tiêu chuẩn trên thanh ribbon phía trên và bỏ chọn tùy chọn Bê tông nứt.

Điều chỉnh các thuộc tính của neo và khối bê tông. Chọn tùy chọn Mặt phẳng cắt tại ren . Đặt giá trị Độ lệch thành 200 mm. Thay đổi Cấp độ bền bê tông thành C25/30.

Và chọn Truyền lực cắt sang Neo ở bước cuối cùng.

Kiểm tra tiêu chuẩn và Báo cáo

Bây giờ hãy chạy kiểm tra tiêu chuẩn bằng cách sử dụng biểu tượng Tính toán trong bảng CBFEM trên thanh ribbon phía trên.
Trong IDEA StatiCa Connection, bạn có thể thực hiện nhiều loại phân tích và kiểm tra tiêu chuẩn khác nhau. Để biết thêm thông tin, vui lòng xem tại đây.

Sau khi kiểm tra tiêu chuẩn hoàn tất, trong tab Báo cáo bạn có thể tạo báo cáo chứa kết quả và biểu đồ cho mô hình liên kết của mình.

Báo cáo có thể được in hoặc lưu ở nhiều định dạng khác nhau. Để biết thêm thông tin, vui lòng xem tại đây.

Lưu và Thoát liên kết này để quay lại Checkbot.

Trong Checkbot, bạn sẽ thấy có dấu tích màu xanh bên cạnh liên kết. Điều này có nghĩa là liên kết hợp lệ và đã vượt qua tất cả các kiểm tra tiêu chuẩn. Trong bảng Connection, bạn cũng có thể thấy hình ảnh đại diện của liên kết và tóm tắt kết quả kiểm tra tiêu chuẩn.

Nếu có nhiều liên kết trong Checkbot thì mỗi liên kết phải được mở, thiết kế và kiểm tra tiêu chuẩn.

Trong ví dụ dưới đây, bạn có thể thấy rằng liên kết bản mã chân cột của chúng ta đã vượt qua kiểm tra tiêu chuẩn tương ứng trong khi các liên kết còn lại chưa được xác nhận.

Bạn có thể tiếp tục thiết kế các liên kết bổ sung bằng cách sử dụng cùng phương pháp đã trình bày ở trên.

Đôi khi, có những thay đổi trong mô hình FEA/BIM của bạn như kích thước tiết diện cấu kiện hoặc tải trọng khác nhau. Những thay đổi này có thể được đồng bộ hóa giữa Checkbot và mô hình FEA/BIM.

Có hai phương án có thể thực hiện:

• Đồng bộ hóa mục hiện tại (nếu một hoặc nhiều nút liên kết được chọn)
• Đồng bộ hóa toàn bộ mô hình kết cấu đã nhập

Để kiểm tra tính năng này, bạn có thể thay đổi kích thước hoặc hình dạng tiết diện cấu kiện trong ứng dụng BIM của bạn, hoặc chỉnh sửa trường hợp tải trọng hay tổ hợp tải trọng, v.v.: thay đổi cột được chọn sang tiết diện nhỏ hơn.

Trong Checkbot, chọn các liên kết đã thiết kế (có thể có nhiều hơn một) và từ bảng Current item chọn Sync.

Dự án Checkbot sẽ được cập nhật, thiết kế liên kết được giữ nguyên nhưng kết quả sẽ bị vô hiệu hóa. Bạn có thể thấy rằng cột hiện đã được cập nhật - khớp với thay đổi trong mô hình BIM.

Chỉ cần kiểm tra tiêu chuẩn lại các liên kết được đánh dấu bằng cách chọn Calculate từ bảng Current item.  Xin lưu ý rằng những thay đổi lớn hơn trong mô hình có thể yêu cầu các bước xác nhận bổ sung với các liên kết bị ảnh hưởng (như trên).

Nếu các liên kết không cho kết quả mong muốn, bạn có thể mở lại chúng để tối ưu hóa thiết kế (tức là gia cường nếu chúng không đạt kiểm tra tiêu chuẩn hoặc giảm nhẹ nếu hệ số sử dụng quá thấp).
