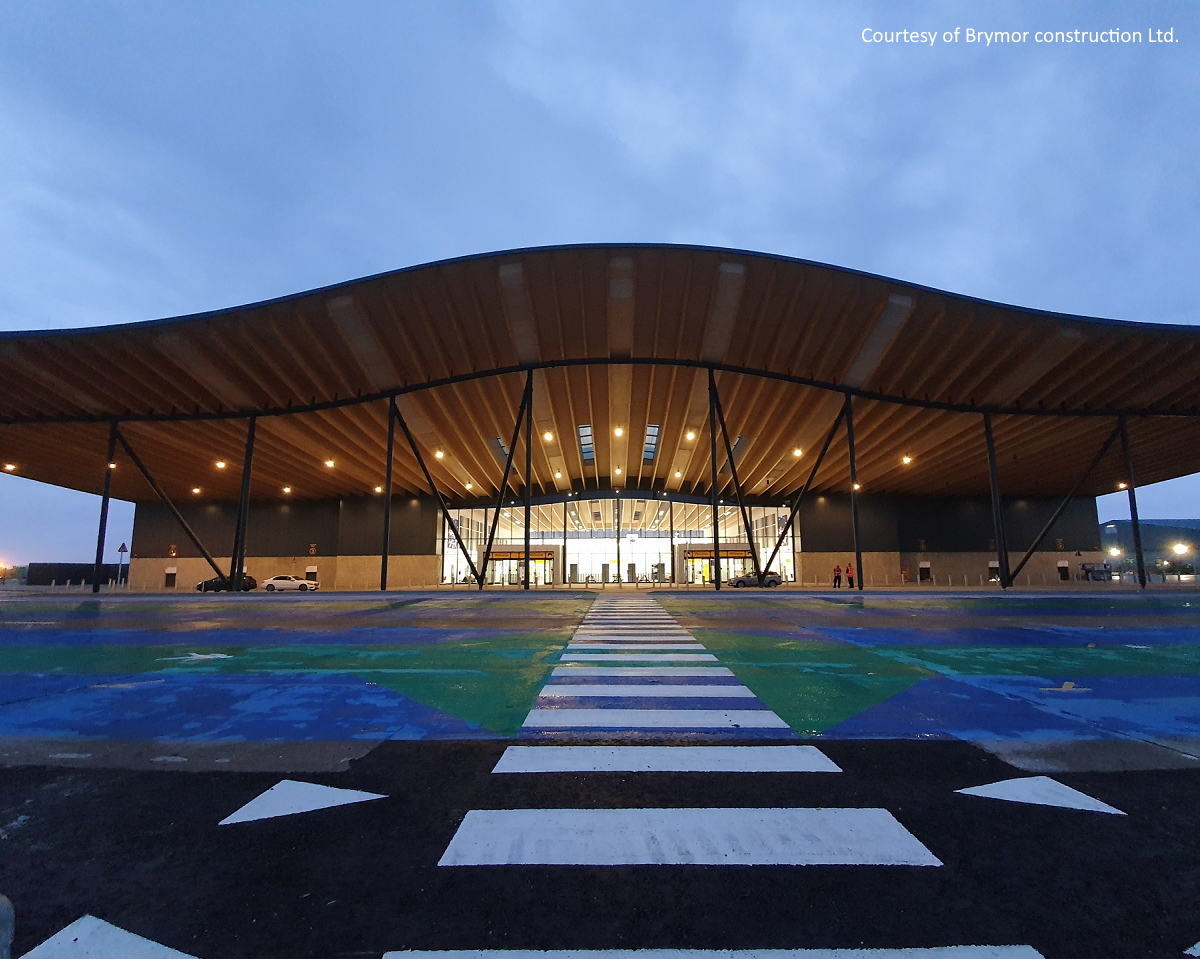

Terminál pro výletní lodě Horizon

Southampton | REIDsteel
Tento článek je dostupný také v dalších jazycích:
Britská společnost REIDsteel, která navrhla první terminál pro výletní lodě ve Velké Británii, použila pro podrobnou analýzu přípojů program IDEA StatiCa. Automatický výpočet stovek ocelových styčníků umožnil rychle a efektivně posoudit jejich tuhost a odhadnout celkové náklady. Díky IDEA StatiCa bylo možné navrhnout co nejefektivnější podobu konstrukce, čímž svému klientovi ušetřila čas i prostředky.

Několik slov o projektu

Nejnovější terminál pro výletní lodě v Southamptonu pojmenovaný "Horizon", byl oficiálně otevřen v září minulého roku. Jedná se o již pátý terminál v pořadí v přístavu Southampton. Svým návrhem k šetrnosti k životnímu prostředí se však jedná o první takovou stavbu. Díky solárním panelům na střeše a prvnímu pobřežnímu energetickému zařízení ve Velké Británii byl médii označen za nejzelenější v celé zami. Zakotvené výletní lodě tak mohou vypínat motory a místo toho využívat čisté energie z terminálu, a tak výrazně snížit znečištění ovzduší.

Kromě "zelené infrastruktury" je terminál v hodnotě 55 milionů liber vybaven působivým vchodem tvořeným šesti ocelovými trojnožkami, stříškou z lepeného dřeva a visutým mostem pro přímý přístup k zakotvené lodi. Vnitřní plocha podlahy o rozloze více než 100 000 čtverečních stop zahrnuje také mezipatro s rozlohou 42 500 čtverečních stop nad odbavovací plochou pro zavazadla. Stavba skládající se z ocelové rámové konstrukce o celkové hmotnosti 700 tun, spočívá na pilotových základech podpírajících střechu tvořenou zakřivenými lepenými nosníky.

Stavbu realizovala společnost REIDsteel ve spolupráci s firmami Brymor Construction Ltd a HESS Timber. Společnost REIDsteel dodala veškeré ocelové konstrukce s použitím materiálů od společnosti British Steel.

Technické výzvy

V rámci výběrového řízení byla společnost REIDsteel oslovena klientem s žádostí o návrh konstrukčního řešení nadměrně těžké konstrukce s vysokými nároky na základ budovy. S využitím programu IDEA StatiCa provedli inženýři společnosti REIDsteel rozsáhlou analýzu, díky které se podařilo snížit maximální reakce v podporách až desetinásobně. Takový postup vedl k významným úsporám na straně klienta a společnost REIDsteel díky tomu získala zakázku.

Výše finanční náročnosti projektu hraje významnou roli. Proto považuji za užitečnou funkci analýzy nákladů. V podstatě vše, co dělá aplikaci IDEA StatiCa tak přínosnou, je možnost postupovat od návrhu nosníku až po analýzu nákladů na materiál.
Shannon Hall
Shannon Hall
Statik – REIDsteel
Velká Británie

Pro společnost REIDsteel byla kritickou součástí projektu integrace styčníků mezi lepené dřevo a ocel. Tyto spoje musely být navrženy tak, aby byly tuhé a vydržely fázi montáže bez zkroucení, ale také aby byly v budoucnu flexibilní. Lepené dřevo má tendenci se časem prohýbat a vyžaduje proto okolo dostatečný prostor.

Další výzvou byl návrh spojů. Spoje musely poskytnout pevnou oporu pro hmotnost střechy včetně případného zatížení sněhem. Zároveň bylo nutné splnit estetická kritéria stanovená klientem v místech, kde spoje nemohly být skryty v lepených vaznících.

Stejně tak musely být zkombinovány velmi specifické požadavky, jak vizuální, tak funkční. Musely být uplatněny i na trojnožky u vstupu do budovy. Všechny musely splňovat nejvyššími bezpečnostními standardy, aniž by se zvýšily náklady na materiál.

Řešení a výsledek

Všechny zmíněné problémy by bylo možné vyřešit tradičními metodami a ručním výpočtem. Avšak u projektu jako byl tento, se stovkami přípojek různých typů, by to znamenalo měsíce práce navíc. Naproti tomu aplikace IDEA StatiCa nabídla inženýrům společnosti REIDsteel okamžité výpočty průhybu a vzpěru styčníkových plechů a dalších klíčových uzlů konstrukce. Inženýři tak byli schopni vyhodnotit jakoukoli změnu konstrukce požadovanou klientem a vybrat to nejlepší řešení ve velmi krátkém čase.

Když vás klient požádá, zda je možné vytvořit v nosníku nový otvor, je to okamžik, kdy si říkáte: "To mi zabere několik hodin, než to celé znovu spočítám." Nyní jednoduše vymodelujete otvor přímo v návrhu v IDEA StatiCa a následný výpočet máte hotový za 20 minut.
Shannon Hall
Shannon Hall
Statik – REIDsteel
Velká Británie

Inženýrům společnosti REIDsteel pomohla aplikace IDEA StatiCa zejména při posudcích tuhosti přípojů. Provádět tento typ výpočtů ručně je nesmírně obtížné a také velmi časově náročné. S aplikací IDEA StatiCa bylo provedeno vše automaticky a téměř okamžitě.

Celý projekt, od návrhu až po výstavbu trval méně než sedm měsíců. Inženýři společnosti REIDsteel mohou s jistotou prohlásit, že bez softwaru IDEA StatiCa by to trvalo dvakrát déle. Rovněž uznávají, že software IDEA StatiCa hrál klíčovou roli při počáteční analýze pro klienta, která byla navíc dokončena s působivými výsledky a pomohla společnosti REIDsteel zakázku získat. S jistotou lze tedy napsat, že IDEA StatiCa pomohla ušetřit značné množství času, úsilí a také nákladů jak na straně společnosti, tak na straně jejího klienta.

Jsem velkým fanouškem aplikace IDEA StatiCa a používám ji každý den. U složitějších projektů, jako byl tento, dokázala IDEA StatiCa ušetřit doslova měsíce práce. Díky ní se naše společnost může pustit i do projektů, které bychom jinak nedokázali efektivně realizovat.
Shannon Hall
Shannon Hall
Statik – REIDsteel
Velká Británie

O společnosti REIDsteel

REIDsteel, neboli John Reid and Sons Ltd, je společnost zabývající se výrobou konstrukčních ocelí se sídlem v anglickém Dorsetu. Byla založena v roce 1919 a stala se specialistou na navrhování, výrobu a montáž velkých průmyslových konstrukcí, mimo jiné leteckých hangárů, skladových a kancelářských budov, tribun a stadionů, parkovišť a ocelových mostů. Společnost je celosvětově proslulá svým přístupem k bezpečnosti navrhovaných konstrukcí, několikrát získala ocenění Queen's Awards for Enterprise v kategorii International Trade.
