Quer perceber como os relatórios do IDEA StatiCa devem ser verificados? Este artigo apresenta a checklist para revisão de pacotes de relatórios de ligações, de forma a garantir uma modelação e análise seguras. Leia a checklist e encontre dicas profissionais para melhorar a forma como comunica com o projetista de ligações.

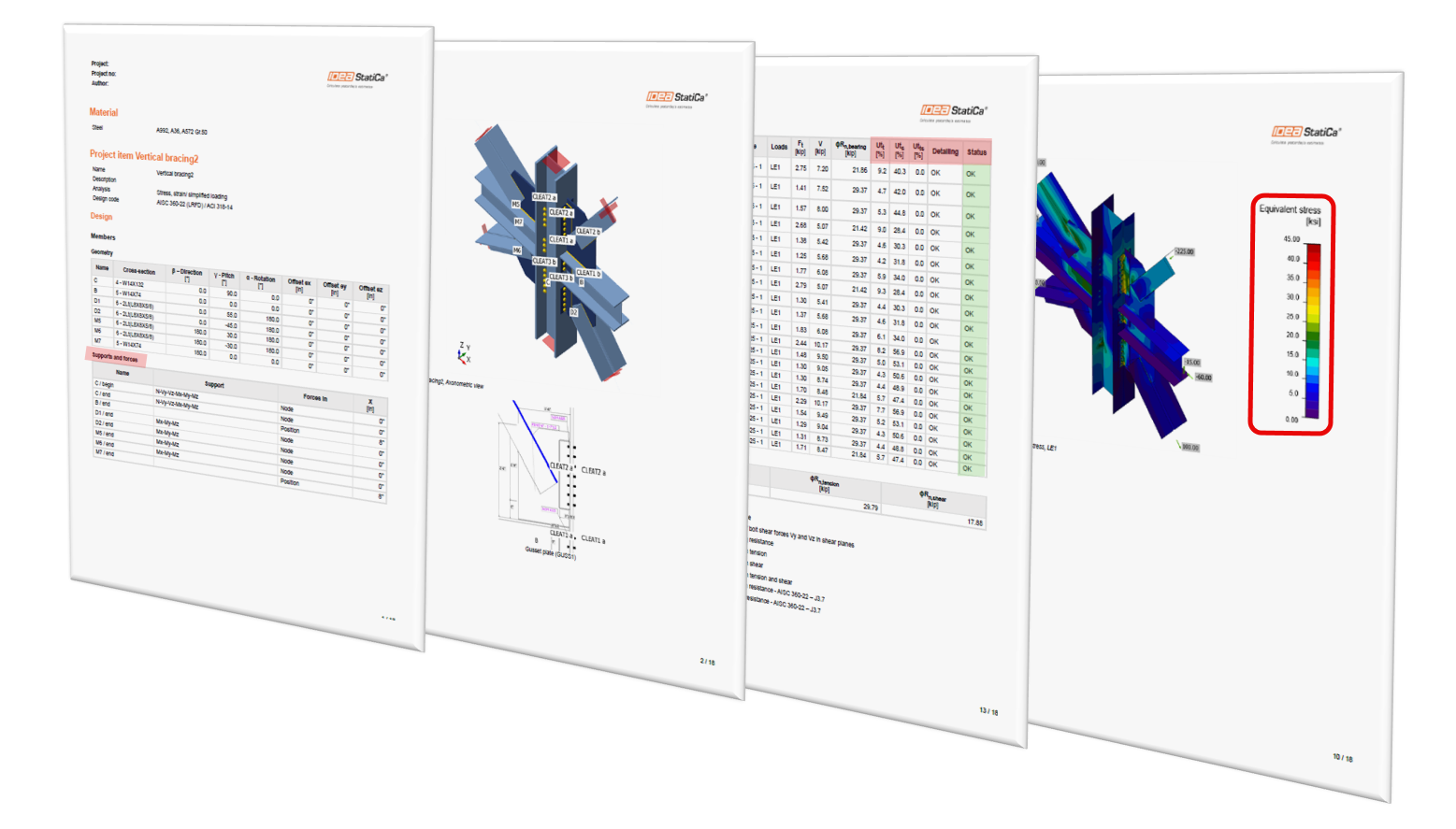

Ao rever um relatório de projeto de ligação, especialmente na qualidade de Engenheiro Responsável (EoR), uma abordagem eficaz torna o processo muito mais eficiente.

Para garantir que o relatório foi corretamente verificado, este pode ser dividido em dois componentes: as entradas e as saídas. As entradas — neste caso, as condições de fronteira, os materiais, as secções e as ações — são essenciais para garantir resultados corretos. As saídas — contornos de tensão e verificações normativas dos componentes — ajudam a garantir que a ligação está aprovada e que os resultados são fiáveis. A checklist pode ser dividida nas seguintes cinco verificações:

  1. Condições de fronteira dos elementos (tipo de modelo e posição da força)
  2. Materiais e secções
  3. Ações (LRFD ou ASD)
  4. Contorno de tensão (caminho de carga)
  5. Verificações normativas IDEA: chapas, parafusos, soldaduras, verificações de pormenorização

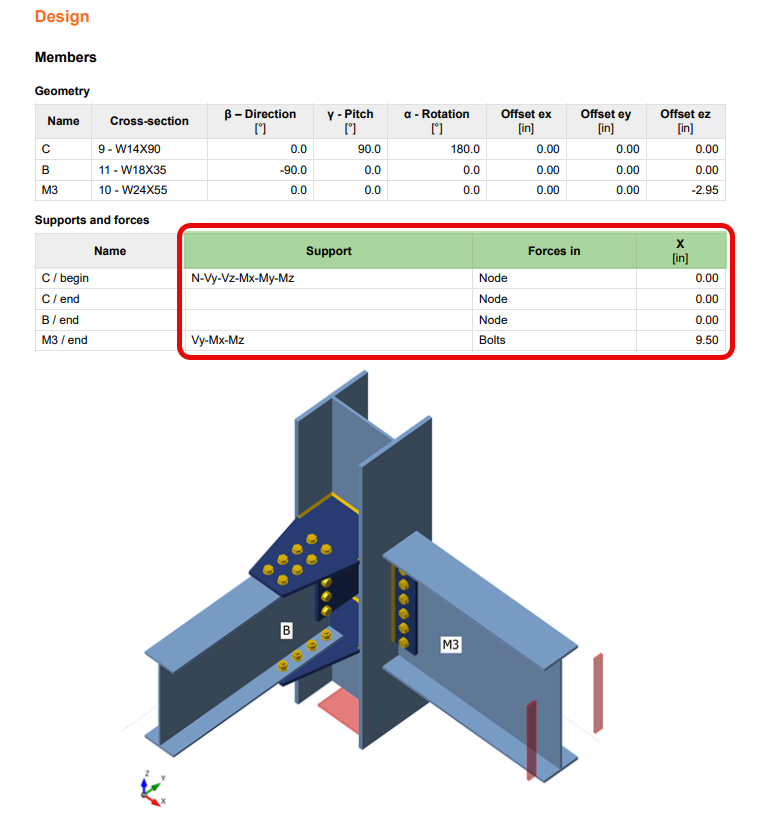

1. Condições de fronteira dos elementos: apoios e posição da força

O tipo de modelo escolhido (os apoios aplicados, respetivamente) é apresentado na tabela e na figura abaixo. Por exemplo, a extremidade apoiada de um elemento de apoio contínuo terá todas as seis reações listadas, enquanto a extremidade livre não terá nenhuma. O relatório de cálculo também inclui as condições de fronteira.

Apoio: Indica quais os graus de liberdade restringidos para cada elemento.

Forças em*: Posição da força ao longo do eixo longitudinal do elemento.

A tabela apresenta também a posição das forças aplicadas.

*Dica profissional: esta posição deve corresponder aos parafusos ou à posição, caso o elemento tenha apenas carga de corte

inline image in article

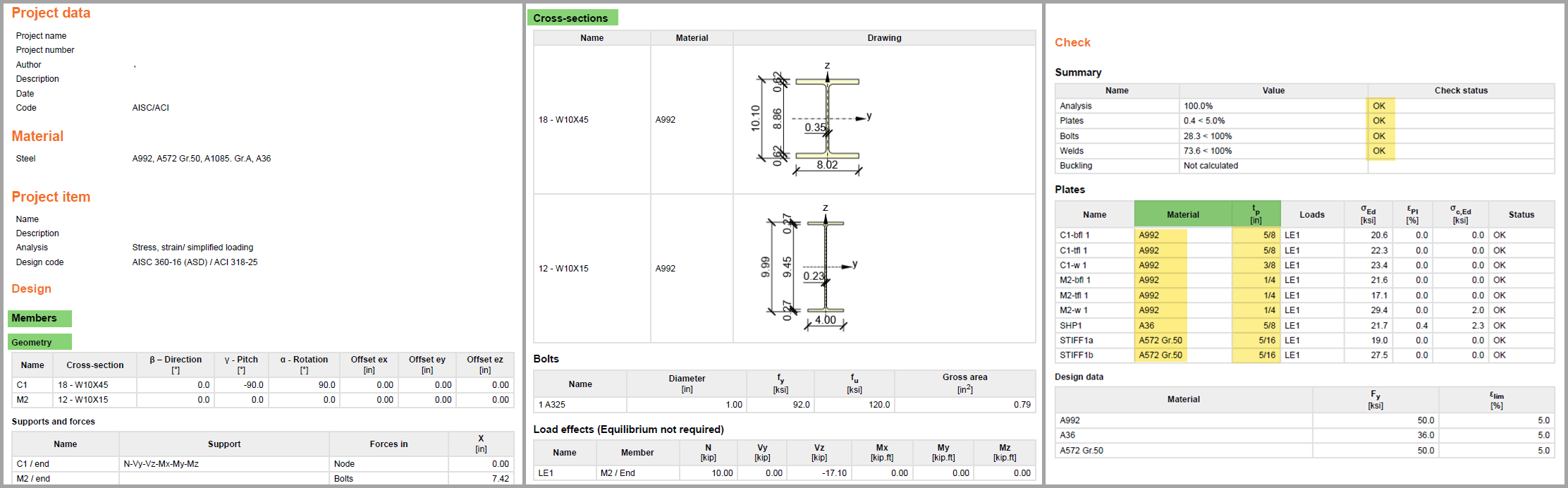

2. Materiais, secções transversais e espessura de chapas

Antes de avaliar os resultados, confirme que a geometria básica, as secções transversais e as propriedades dos materiais correspondem às especificações do projeto.

Verificar:

  • Todos os elementos e as respetivas secções transversais
  • Tipos de material para todos os elementos e chapas
  • Espessuras das chapas
inline image in article

3. Ações (LRFD ou ASD)

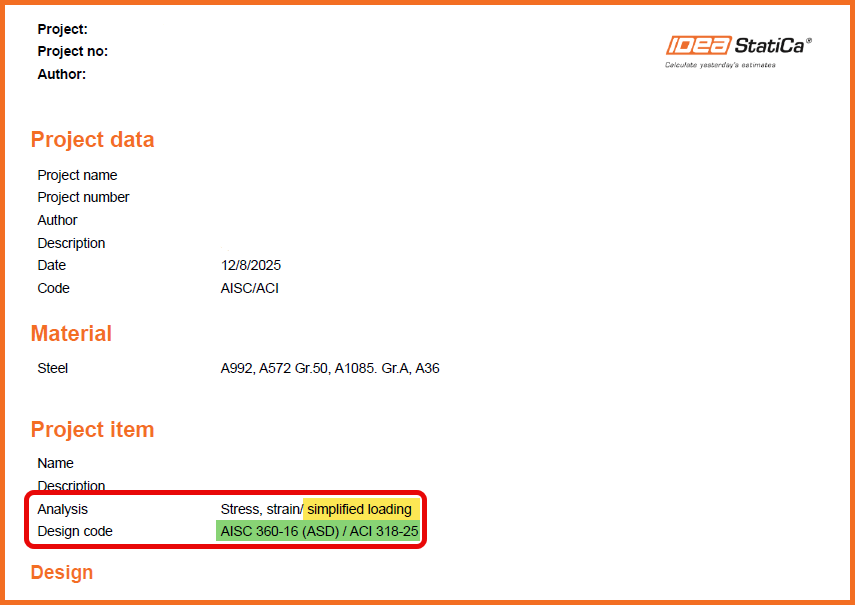

O método de dimensionamento selecionado deve estar alinhado com os requisitos do projeto. O código regulamentar e o método aplicável, LRFD ou ASD, são indicados na primeira página do relatório. Confirmar:

inline image in article

Carregamento simplificado vs. cargas em equilíbrio

  • Carregamento simplificado = apenas as cargas máximas nos elementos são fornecidas.
  • Cargas em equilíbrio= o EoR forneceu todas as forças na junta, resultados da análise global, cargas de transferência, etc.

*Dica profissional: Peça ao projetista que adicione o link do visualizador online para ver as cargas graficamente nos elementos

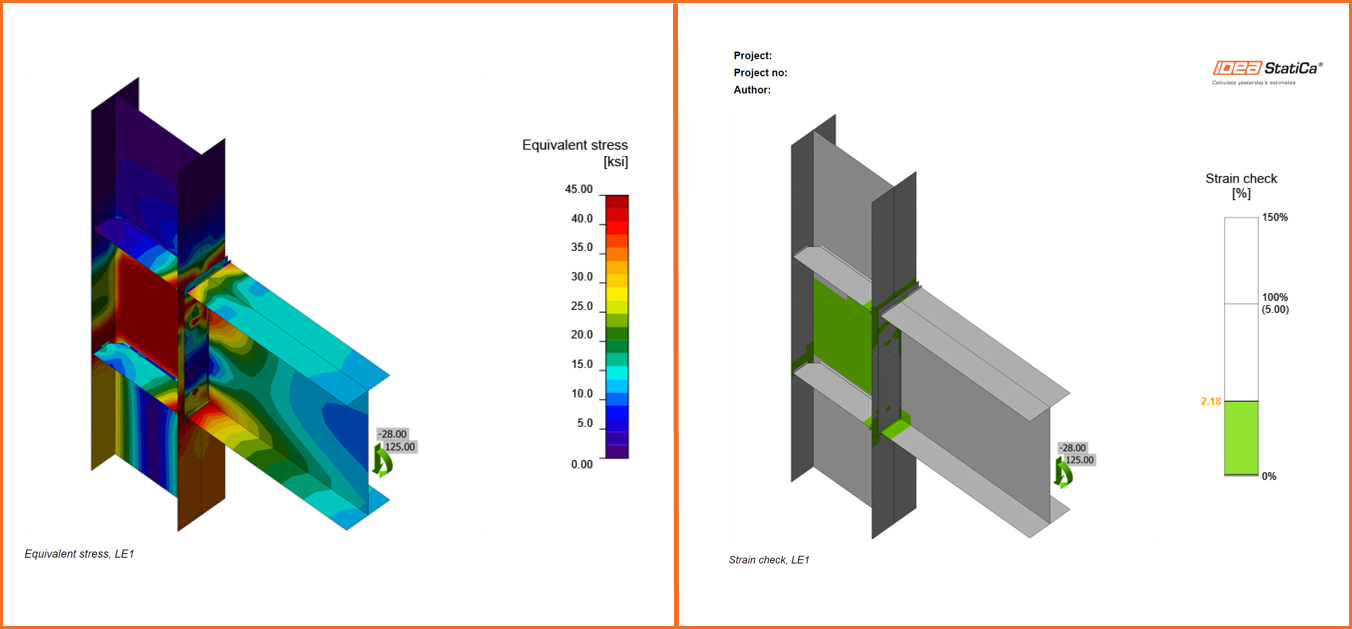

4. Tensão equivalente – caminho de carga

Após verificar as entradas, o passo seguinte consiste em avaliar as saídas.

A distribuição de tensão equivalente fornece informação sobre o caminho de carga. O objetivo é confirmar que as forças fluem de forma lógica dos elementos ligados para as chapas, parafusos e soldaduras.

Durante a revisão, procurar:

  • Padrões esperados de transferência de tensão
  • Concentrações de tensão não intencionais
  • Zonas de elevada solicitação localizada
inline image in article

Verificação de Deformação

A visualização da deformação pode clarificar ainda mais o comportamento da ligação.

Intervalos típicos:

  • Abaixo de aproximadamente 0,1% → resposta predominantemente elástica
  • Entre 0,1% e 5% → redistribuição plástica localizada

*Dica profissional: Peça ao projetista que adicione a imagem da forma deformada no relatório

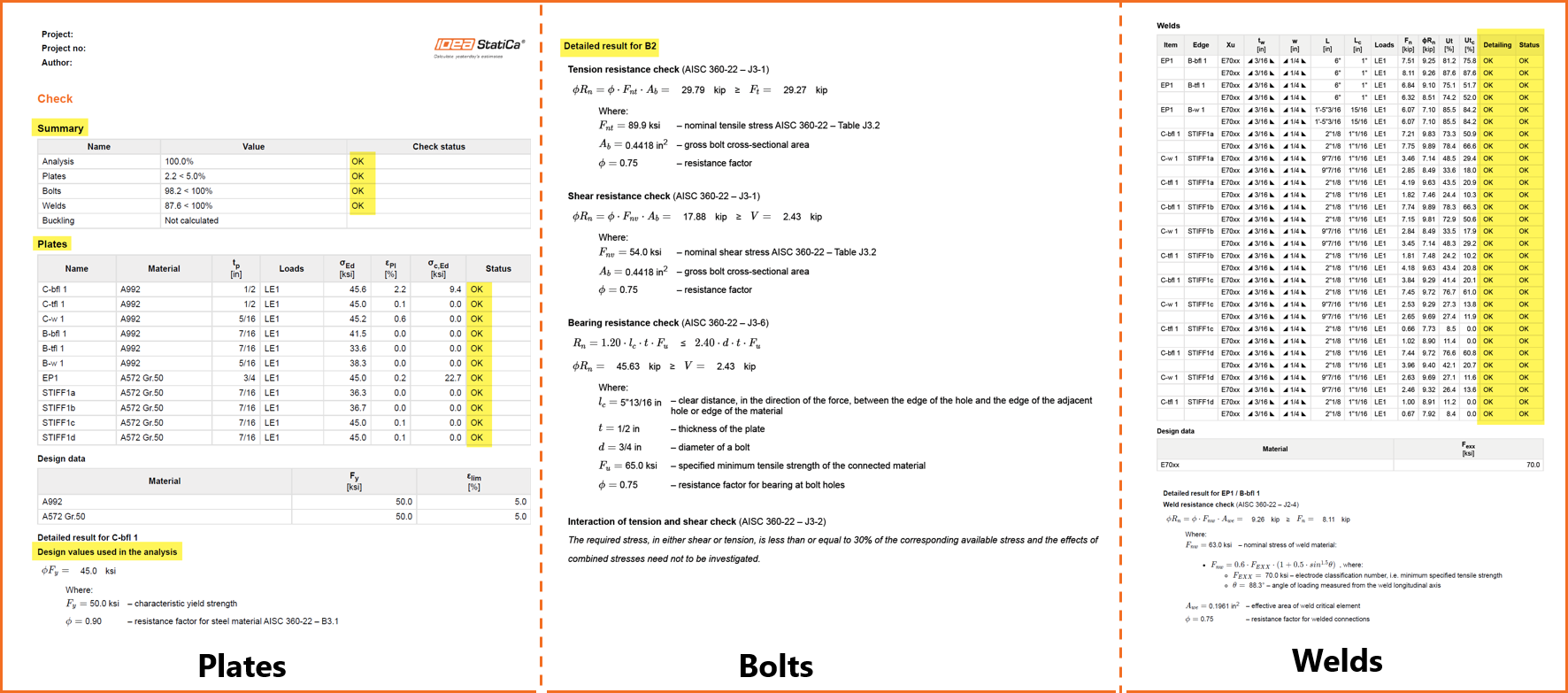

5. Verificações normativas AISC dos componentes de aço

Por fim, reveja as verificações ao nível dos componentes de acordo com os requisitos AISC.

Confirmar a verificação de:

  • Verificações de chapas
  • Verificações de componentes: parafusos, soldaduras, âncoras
  • Verificações de pormenorização relevantes
inline image in article

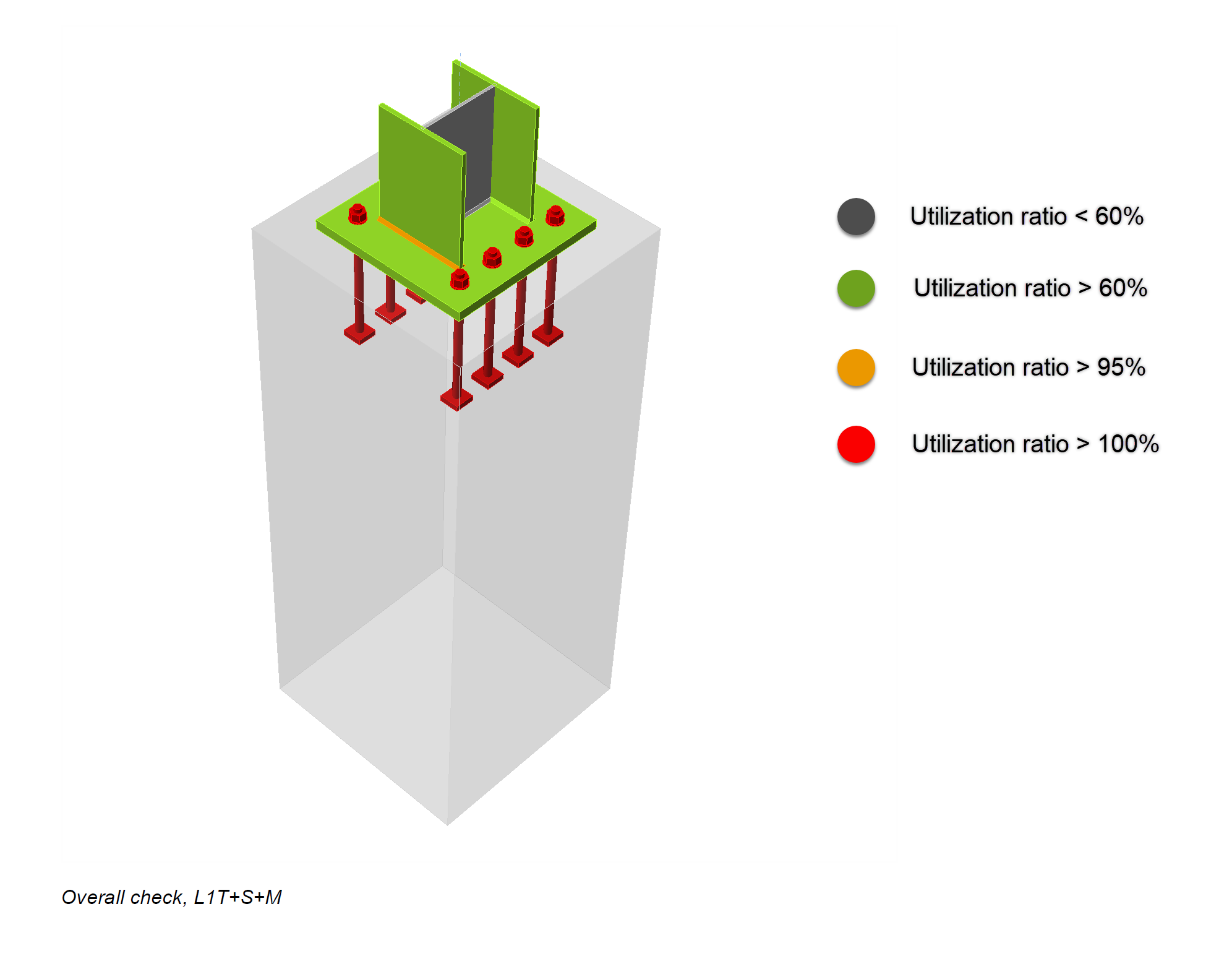

A vista geral  resume o estado do dimensionamento dos componentes através de um sistema de cores semafóricas. Esta vista facilita a identificação da

inline image in article

Dividir o relatório nestas cinco verificações estruturadas proporciona um processo de revisão claro, tornando a verificação normativa da ligação mais rápida e fiável.

Ao confirmar primeiro as condições de fronteira, os materiais e as ações, a configuração do modelo pode ser validada rapidamente. A partir daí, a revisão da distribuição de tensões e das verificações normativas das chapas, parafusos e soldaduras permite compreender claramente como a ligação transfere as forças.

Com uma documentação clara dos resultados da análise e do dimensionamento, o relatório fornece ao Engenheiro Responsável a informação necessária para rever e aprovar o pacote de cálculo com confiança.
