Checklist per l'Ingegnere Responsabile (EoR) per i Report di IDEA StatiCa

Questo articolo è disponibile anche in:
Tradotto dall'intelligenza artificiale dall'inglese
Vuoi capire come verificare i report di IDEA StatiCa? Questo articolo illustra la checklist per la revisione dei pacchetti di report dei collegamenti, al fine di garantire una modellazione e un'analisi sicure. Leggi la checklist e scopri i consigli pratici per migliorare il modo in cui comunichi con il progettista del collegamento.

Quando si esamina un report di progettazione di un collegamento, in particolare come Ingegnere Responsabile (EoR), un approccio efficace rende il processo molto più efficiente.

Per garantire una corretta verifica del report, quest'ultimo può essere suddiviso in due componenti: gli input e gli output. Gli input, in questo caso le condizioni al contorno, i materiali, le sezioni e i carichi, sono essenziali per garantire risultati corretti. Gli output, le mappe delle tensioni e le verifiche normative dei componenti, aiutano a garantire che il collegamento sia verificato e che i risultati siano affidabili. La checklist può essere suddivisa nelle seguenti cinque verifiche:

  1. Condizioni al contorno degli elementi (tipo di modello e posizione della forza)
  2. Materiali e sezioni
  3. Carichi (LRFD o ASD)
  4. Mappa delle tensioni (percorso del carico)
  5. Verifiche normative IDEA: piastre, bulloni, saldature, verifiche di dettaglio

1. Condizioni al contorno degli elementi: vincoli e posizione della forza

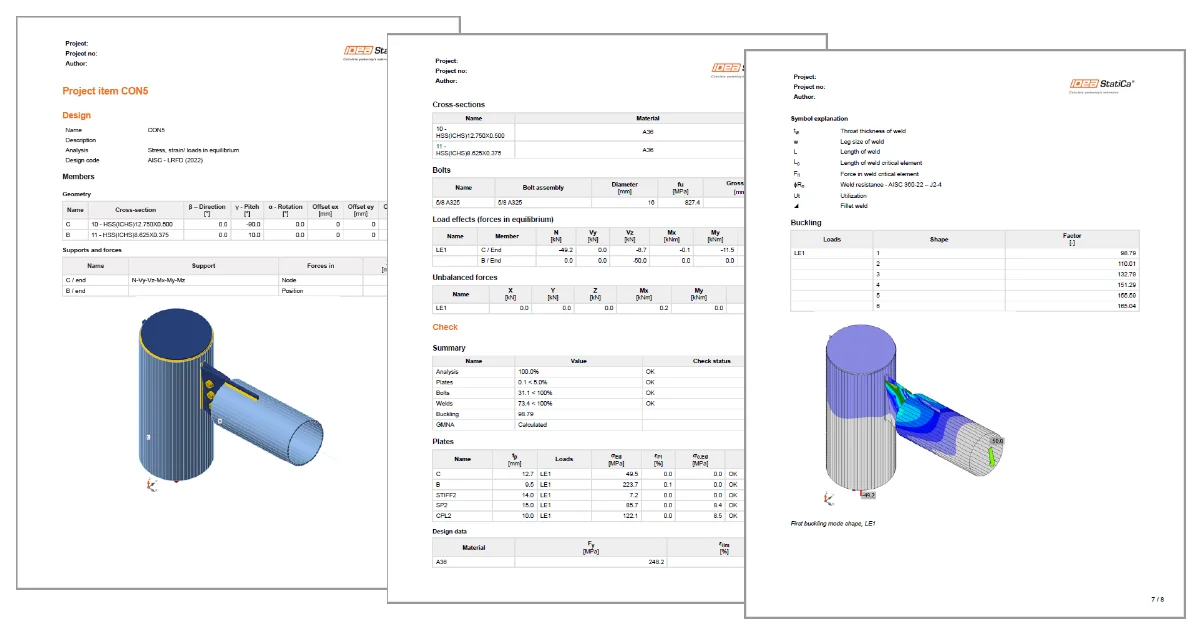

Il tipo di modello scelto (i vincoli applicati, rispettivamente) è presentato nella tabella e nella figura seguente. Ad esempio, l'estremità vincolata di un elemento portante continuo avrà tutte e sei le reazioni elencate, mentre l'estremità libera non ne avrà nessuna. Il report di calcolo include anche le condizioni al contorno.

Vincolo: Indica quali gradi di libertà sono vincolati per ciascun elemento.

Forze in*: Posizione della forza lungo l'asse longitudinale dell'elemento.

La tabella presenta anche la posizione delle forze applicate.

*Consiglio pratico: questa dovrebbe corrispondere ai bulloni o alla posizione se l'elemento è soggetto solo a carico di taglio

inline image in article

2. Materiali, sezioni trasversali e spessori delle piastre

Prima di valutare i risultati, verificare che la geometria di base, le sezioni trasversali e le proprietà dei materiali corrispondano alle specifiche di progetto.

Verificare:

  • Tutti gli elementi e le relative sezioni trasversali
  • I tipi di materiale per tutti gli elementi e le piastre
  • Gli spessori delle piastre
inline image in article

3. Carichi (LRFD O ASD)

Il metodo di progettazione selezionato deve essere coerente con i requisiti di progetto. La normativa di riferimento e il metodo adottato, LRFD o ASD, sono indicati nella prima pagina del report. Verificare:

inline image in article

Carico semplificato vs carichi in equilibrio

  • Carico semplificato = vengono forniti solo i carichi massimi negli elementi.
  • Carichi in equilibrio= l'EoR ha fornito tutte le forze nel giunto, i risultati dell'analisi globale, i carichi di trasferimento, ecc.

*Consiglio pratico: chiedere al progettista di aggiungere il link al visualizzatore online per vedere i carichi graficamente sugli elementi

4. Tensione equivalente – percorso del carico

Dopo aver verificato gli input, il passo successivo consiste nella valutazione degli output.

La distribuzione delle tensioni equivalenti fornisce informazioni sul percorso del carico. L'obiettivo è confermare che le forze fluiscano in modo logico dagli elementi collegati verso le piastre, i bulloni e le saldature.

Durante la revisione, verificare:

  • I pattern di trasferimento delle tensioni attesi
  • Concentrazioni di tensione non previste
  • Zone di elevata domanda localizzata
inline image in article

Verifica delle deformazioni

La visualizzazione delle deformazioni può ulteriormente chiarire il comportamento del collegamento.

Intervalli tipici:

  • Al di sotto di circa 0,1% → risposta prevalentemente elastica
  • Tra 0,1% e 5% → ridistribuzione plastica localizzata

*Consiglio pratico: chiedere al progettista di aggiungere la figura della forma deformata nel report

5. Verifiche normative AISC dei componenti in acciaio

Infine, esaminare le verifiche a livello di componente in conformità con i requisiti AISC.

Verificare la conformità di:

  • Verifiche delle piastre
  • Verifiche dei componenti: bulloni, saldature, ancoraggi
  • Verifiche di dettaglio pertinenti
inline image in article

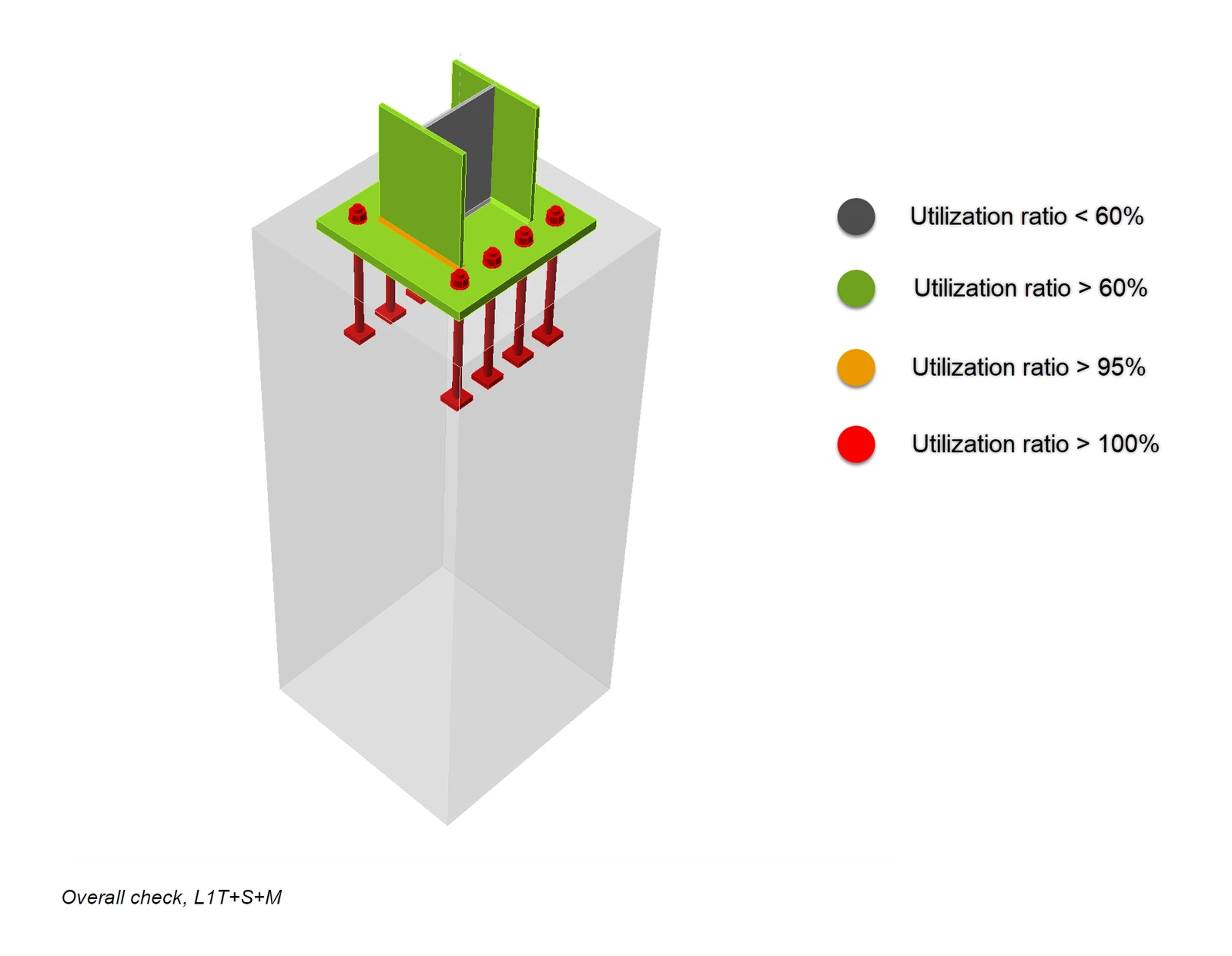

La vista generale  riassume lo stato della progettazione dei componenti mediante un sistema di colori a semaforo. Questa vista facilita l'identificazione della

inline image in article

Suddividere il report in queste cinque verifiche strutturate fornisce un processo di revisione chiaro, rendendo la verifica del collegamento più rapida e affidabile.

Confermando prima le condizioni al contorno, i materiali e i carichi, è possibile verificare rapidamente l'impostazione del modello. Successivamente, la revisione della distribuzione delle tensioni e delle verifiche normative per piastre, bulloni e saldature fornisce una chiara comprensione di come il collegamento trasferisce le forze.

Grazie a una documentazione chiara dei risultati dell'analisi e della progettazione, il report fornisce all'Ingegnere Responsabile le informazioni necessarie per esaminare e approvare con sicurezza il pacchetto di calcolo.
