Belastingen in IDEA StatiCa Detail - Geavanceerde Onderwerpen

Op basis van veelgestelde vragen van klanten en onze eigen ervaring hebben we de volgende onderwerpen samengesteld:

• Hoe druk kracht onder de ankerplaat in het model in te voeren
• Hoe de belasting van het plafond in te voeren
• Hoe de belasting van de afschuivende verbinding in te voeren
• Hoe de partiële factoren voor UGT en BGT in te voeren

Elk onderwerp wordt kort beschreven en vervolgens toegelicht als onderdeel van een reeds gestreamd webinar.

Opmerking: Als u een herinnering nodig heeft over welke typen belasting in de applicatie gebruikt kunnen worden, ga dan verder naar het artikel Algemene beschrijving van belastingsimpulsen in de Detail applicatie.

Hoe druk kracht onder de ankerplaat in het model in te voeren

De spanning in het beton wordt verkregen uit de analyse in IDEA StatiCa Connection. Dankzij de mogelijkheid om de effectieve gebieden weer te geven, kunnen we de spanning over elk effectief gebied integreren en de krachten bepalen. Omdat de spanning constant is over de hoogte van het effectieve gebied, gebruiken we een gelijkmatig verdeelde belasting om het effect van de spanning onder de ankerplaat te simuleren.

Hoe de belasting van het plafond in te voeren

De monolithische aansluiting van het plafond op de wand veroorzaakt een belasting die niet verwaarloosd kan worden. Op basis van het verloop van de dwarskracht ter plaatse van de aansluiting uit de EEM-analyse kunnen we de equivalente belasting op het model aanpassen.

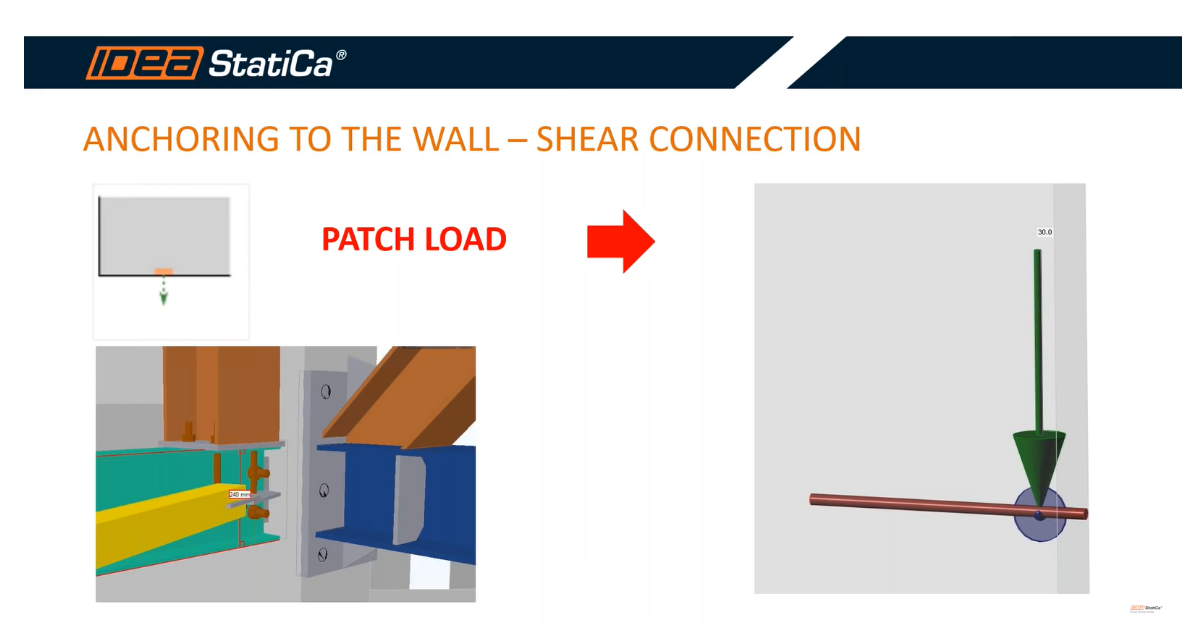

Hoe de belasting van de afschuivende verbinding in te voeren

De afschuivende verbinding kan worden gemodelleerd met behulp van een speciaal belastingselement genaamd "Patch load". Dit element is in staat een puntlast te verdelen over een effectieve straal (gebied) die door de gebruiker wordt gedefinieerd.

De keuze of de kracht direct wordt overgedragen aan het beton of aan de wapeningsstaven is afhankelijk van de uitvoering van de verbinding in de wand. We hebben gekozen voor de optie van directe overdracht naar de wapeningsstaven vanwege het effect van het lassen van de ankers aan de wapeningsnetten. Het is van groot belang te beseffen dat de afschuifverbinding, naast de verticale belasting, ook een buigend moment uit het vlak van de wand overdraagt. Dit effect kan niet worden meegenomen in het 2D-model in IDEA StatiCa Detail.

Hoe de partiële factoren voor UGT en BGT in te voeren

Belastinggevallen zoals eigengewicht of plafondbelasting worden ingevoerd als karakteristieke waarden. Als we belastinggevallen uit de verbindingen invoeren, passen we een partiële factor van 1 toe, omdat de rekenwaarden zijn ontleend aan IDEA StatiCa Connection. In het BGT is de situatie echter niet zo eenvoudig, omdat rekenwaarden niet kunnen worden gesplitst vanuit het oogpunt van permanente en veranderlijke belastingen en gedeeld door de bijbehorende partiële factoren. De reden hiervoor is de niet-lineaire analyse in IDEA StatiCa Connection, waardoor we de belastingen niet kunnen superponeren. Vanwege dit effect hebben we gekozen voor een partiële factor van 0,75, die volgt uit de vergelijking 1/1,35.

Bekijk het deel van ons webinar gewijd aan de correcte invoer van de partiële factoren voor UGT en BGT.
