Checkbot - BIM-workflows in bulk
IDEA StatiCa Checkbot beheert je BIM-workflows en geeft je:
- Een duidelijke lijst van alle geïmporteerde elementen inclusief status gecontroleerd/niet gecontroleerd
- 3D visualisatie van geïmporteerde elementen en belastingen
- Conversietabel voor materialen en doorsneden
- Beheer van belastingcombinaties
Het grote voordeel van de tool is dat het niet alleen de geometrie van de originele constructie begrijpt, maar ook, en dat is nog belangrijker, de belasting en interne krachten die het resultaat zijn van de berekening. Elke ingenieur die interne krachten van de ene analyse naar de andere transformeert, begrijpt hoe lastig het kan zijn om alle krachten in het juiste coördinatensysteem te houden. Checkbot kan dat voor honderden belastingscombinaties en tientallen verschillende gereedschappen uit alle ondersteunde software.
Verschillende manieren om gegevens te importeren in Checkbot
BIM koppelingen
Checkbot werkt als een stand-alone applicatie, waardoor gebruikers elk constructieontwerp met behulp van BIM-koppelingen rechtstreeks in software van derden kunnen openen. De importopdrachtbalk verschilt enigszins afhankelijk van het feit of het bronprogramma van het CAD- of FEA-type (eindige-elementenanalysesoftware) is. U kunt altijd de ondersteunde integraties voor stalen CAD/FEA-software controleren en een lijst met ondersteunde versies van toepassingen van derden bekijken.
Aan de hand van stap-voor-stap tutorials leer je hoe je verbindingen en balken kunt ontwerpen en controleren met behulp van de BIM-koppeling tussen IDEA StatiCa en andere software.

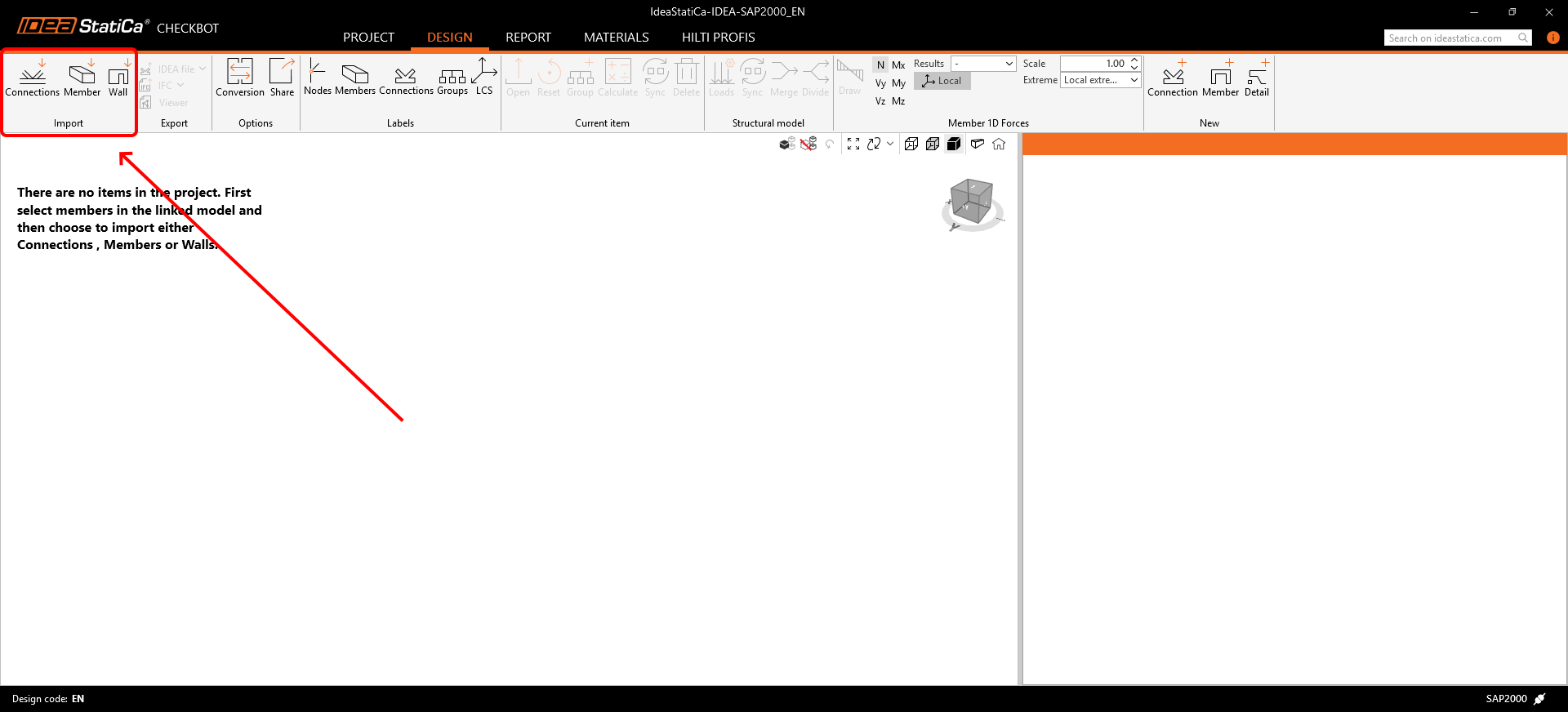

Wanneer een Checkbot-project wordt aangemaakt met behulp van de BIM-koppeling, moeten de knooppunten en staven worden gekozen om verbindingen of staven te importeren.
SAF/IOM
Een andere manier om gegevens uit CAD/FEA-software te importeren is met IDEA Open Model(IOM). Het maakt ook het importeren en verwerken van het veelgebruikte Structural Analysis Format (SAF) mogelijk. Een SAF-bestand kan geëxporteerd worden vanuit SCIA Engineer, Dlubal software, FEM-Design, SOFiSTiK, Risa 3D, FRILO, Allplan, AxisVM, ConSteel en vele andere.
Aansluitingen/leden importeren
- Verbinding - importeert alleen een geselecteerd knooppunt en verbonden leden in de Checkbot-toepassing.
- Lid (alleen berekeningssoftware) - importeert geselecteerde knooppunten en balken, die fundamenteel zijn voor verificatie in de toepassing IDEA StatiCa Member.
Conversie
Wanneer een doorsnede of een materiaal niet automatisch wordt herkend tijdens het importeren, verschijnt er een nieuw conversietabblad om het handmatig toe te wijzen vanuit onze doorsnede/materiaalbibliotheek. Deze paren worden dan opgeslagen voor toekomstig gebruik binnen je gebruikersaccount en hoeven dus niet opnieuw gedefinieerd te worden.
Alle materialen die in Checkbot gebruikt worden, staan in de materialentab . Alle geïmporteerde materialen en doorsneden zijn uitgeschakeld voor het maken van wijzigingen. Om hun parameters te wijzigen, moet een kopie worden gemaakt.
Het conversietabblad wordt voor elke ontwerpcode opgeslagen in een apart .XML-bestand in de volgende map:
C:\UsersSYOURUSERNAMEAppData\LocalIdeaStatiCa
Hier kunnen de conversiebestanden handmatig worden gewijzigd, volledig worden verwijderd, back-ups worden gemaakt of worden gedeeld met andere gebruikers.
Nummering en lokaal coördinatenstelsel
De nummering en het lokale coördinatenstelsel van leden in Checkbot en in software van derden kunnen verschillen. Hoewel Checkbot gebaseerd is op een load-mapping algoritme, hoef je je geen zorgen te maken. Checkbot herkent en identificeert de overeenkomstige staven en wijst er betrouwbaar de juiste belastingseffecten aan toe.
Hoe werken met Checkbot
Belasting configureren
De belastingsconfigurator toont de geïmporteerde belastingsgevallen en belastingscombinaties. De eerste kolom toont alle belastinggevallen en combinaties die zijn geïmporteerd uit het gekoppelde FEA-model. De tweede kolom toont de resultaatklassen die worden gebruikt voor het Checkbot-project.
Geïmporteerde belastingseffecten kunnen worden toegewezen aan resultaatklassen. Resultaatklassen zijn bedoeld om belastingseffecten te sorteren naar specifieke groepen, wat het ontwerpproces kan vereenvoudigen en versnellen. Resultaatklassen kunnen worden aangemaakt met het"+"-pictogram en verwijderd met een klik met de rechtermuisknop.
Met de belastingsconfigurator kun je de evaluatie van kritische effecten in complexe constructies activeren. Deze functie selecteert belastingsgevallen en combinaties met maximale en minimale belastingseffecten rekening houdend met de spanningen in de bovenste en onderste vezels van de doorsnede om de berekeningen voor de codecontrole te versnellen.
Bovendien toont de derde kolom gedetailleerde beschrijvingen van de huidig geselecteerde entiteit.
Elke belasting of combinatie kan worden toegewezen aan een resultaatklasse door deze vanuit de eerste kolom te slepen naar de juiste resultaatklasse in de tweede kolom. Resultaatklassen kunnen worden toegevoegd met het "+"-pictogram en verwijderd met een rechtermuisklik.
Een resultaatklasse kan worden toegewezen aan een willekeurig ontwerpitem met behulp van het vervolgkeuzemenu in de eigenschappen van het projectitem. Nadat een andere resultaatklasse is geselecteerd, kan de Load update-knop worden gebruikt om belastingseffecten te genereren voor het projectitem op basis van de nieuw geselecteerde resultaatklasse. Als het projectitem al is berekend, worden met deze actie de oude resultaten verwijderd.
Checkbot visualiseert ook de interne krachten van geïmporteerde combinaties. Klik met de rechtermuisknop op verbindingen/elementen of kies ze allemaal en selecteer de belastingscombinaties en interne krachten die moeten worden weergegeven.
Niet alle combinaties zijn compatibel met Checkbot. Sommige combinaties worden mogelijk geïmporteerd als belastingsgevallen, wat geen invloed heeft op de resultaten. Controleer altijd de bekende beperkingen van elke BIM-koppeling:
Berekening van belastingsextremen
In projecten met veel knooppunten en belastingcombinaties worden gelijksoortige verbindingen met zeer gelijksoortige belastingseffecten herhaaldelijk geanalyseerd. Om een berekeningsproces te versnellen, kun je de knop Bereken belastingsextremen gebruiken om alleen de belastingsextremen te definiëren die de kritieke belastingseffecten bevatten. Dit vermindert het aantal onderzochte belastingseffecten en de rekentijd.
Hoe het werkt, wordt uitgelegd in dit artikel.
Dynamisch groeperen
De groeperingsfunctionaliteit maakt automatisch groepen op basis van typologie en/of doorsneden. De groepen worden vervolgens geordend van minst complex naar meest complex op basis van het aantal verbonden leden. Elke groep wordt vertegenwoordigd door de referentieverbinding (onderstreept in de boom) die automatisch wordt aangewezen als de ouderverbinding die het ontwerp voor de hele groep aanstuurt. Alle andere verbindingen worden behandeld als kindverbindingen.
Alle bewerkingen die worden toegevoegd aan de referentieverbinding worden automatisch gedupliceerd naar de kindverbindingen om dubbel werk te voorkomen, inclusief projectinstellingen, positie van de belasting en modeltype. Aanpassingen van kindverbindingen zijn uitgeschakeld. Als aanpassingen nodig zijn, klik dan met de rechtermuisknop op de verbinding en selecteer 'Verwijderen uit groep'. Als een verbinding eenmaal uit de groep is verwijderd, worden alle bewerkingen die van de referentieverbinding zijn gekopieerd ook verwijderd.
Door de gebruiker gedefinieerde groepen
Verder kunnen gebruikers hun eigen groepen maken, waardoor verdere aanpassing mogelijk is en organisatie op basis van specifieke projectbehoeften.
Om een specifieke verbinding als referentie te definiëren, begin je met het maken van een groep die alleen de gewenste referentieverbinding bevat. Zodra de referentieverbinding is toegevoegd, neem je de andere verbindingen op in de groep. Je kunt verbindingen multiselecteren en hun groep met één klik veranderen.
Groeperen in de boom
Geen rangschikt verbindingen alleen volgens dynamische groepen.
Typologie groeperen houdt rekening met het aantal elementen en hun relatieve posities (balk-naar-balk, balk-naar-kolom). Er wordt geen rekening gehouden met de rotatie van elementen. Er wordt ook rekening gehouden met de dynamische groepen.
Typologie, doorsnede (opstelling) groepering onderscheidt typologiegroepen op basis van ontworpen doorsnedetypen. Een HEB 200 en een HEB 220 vallen bijvoorbeeld onder één dwarsdoorsnedetype. Groeperen op basis van typologie en indeling is standaard ingesteld. De dynamische groepen worden ook in aanmerking genomen.
Leden samenvoegen
In sommige gevallen wordt een element in het model van de analysesoftware opgesplitst in meerdere elementen, terwijl het in werkelijkheid één doorlopend element is. In deze gevallen kan de functie Samenvoegen dit corrigeren. Klik met de rechtermuisknop op een van de gesplitste elementen die u wilt samenvoegen en vink andere elementen aan die u wilt verbinden. Houd er rekening mee dat alleen leden die uitgelijnd zijn langs dezelfde X-vector kunnen worden samengevoegd.
Bovendien, als je een samenvoeging ongedaan moet maken, kun je met de knop Verdelen alle leden die al zijn samengevoegd weer scheiden in hun oorspronkelijke staat.
Verbindingen samenvoegen
Verbindingsarrangementen met nauwe constructieve verbindingen die in één verbindingsmodel zouden moeten worden geanalyseerd, kunnen worden geïmporteerd als twee gescheiden verbindingen, wat typisch voorkomt bij excentrische diagonalen.
Verwijder een van de verbindingen met een rechtermuisklik en voeg staven toe die gescheiden zijn door de verwijderde verbinding. Nu moet je de aangesloten staven van de geanalyseerde verbinding wijzigen. Klik op het muispictogram, selecteer alle staven die relevant zijn voor de verbinding (rood gemarkeerd) en bevestig de wijzigingen door op het selectievakje te klikken.
Verbindingsmanager
Voor een overzichtelijk overzicht van het project biedt Checkbot een samengevatte projectstatus met het totale aantal verbindingen, hoeveel er nog ontworpen moeten worden en het aantal dat gecontroleerd is. Het laat ook zien hoeveel verbindingen de codecontrole wel of niet hebben doorstaan, zodat gebruikers in één oogopslag een volledig beeld krijgen van de voortgang van het project.
Om toegang te krijgen tot het overzicht, klik je op Verbindingen in de boomstructuur, waarna alle gegevens worden weergegeven.
Bovendien wordt elke verbinding gemarkeerd door de volgende pictogrammen voor een snel overzicht.
- Tandwiel - meer invoer nodig (geometrie, belastingsgevallen, ...)
- Tandwiel met vinkje - klaar om berekend te worden
- Groen vinkje - berekend en code-checks geslaagd
- Rood kruis - berekend maar code-checks zijn mislukt
- Ongeldig ontwerp - bij een synchronisatie of update van het constructiemodel voldoet de kindverbinding niet langer aan de parameter van de referentieverbinding
Kleuren van vakken in 3D-scène
Alle verbindingen met betrekking tot de groep zijn geel gemarkeerd als de groep is geselecteerd in de boomstructuur.
De status van de verbinding is niet alleen zichtbaar in de boomstructuur zoals hierboven vermeld, maar ook rechtstreeks in de 3D-scène, en wordt weergegeven door de volgende kleuren:
- geen - wordt ontworpen
- groen - berekend en code-checks geslaagd
- rood - berekend maar code-checks zijn mislukt
- blauw - klaar om berekend te worden
Hoe kan ik Checkbot nog sneller maken?
Als het venster van de Verbindingstoepassing eenmaal open is, sluit het dan niet. Ga gewoon terug naar de Checkbot-toepassing en open een nieuwe verbinding - deze zal veel sneller laden.
Exporteren naar verbinding
Wanneer Checkbot is gekoppeld aan software van derden via een BIM-koppeling, kunt u de eigenschappen van een lid niet bewerken. Als dergelijke wijzigingen nodig zijn, kunt u het model eenvoudig exporteren naar IDEA StatiCa Connection, onafhankelijk van het gesynchroniseerde Checkbot-model. U kunt slechts één verbinding exporteren of meerdere verbindingen selecteren en ze allemaal in één bestand opslaan, zodat u alle rapporten van gemodelleerde verbindingen in één keer kunt afdrukken.
Zodra de gescheiden projectbestanden zijn geëxporteerd, zijn ze niet langer gekoppeld aan het oorspronkelijke Checkbot constructiemodel. Daarom is verdere synchronisatie met het model van derden of het beheer ervan in Checkbot niet mogelijk. Wijzigingen in de eigenschappen van elementen worden ingeschakeld.
Bulkrapport
Het rapport kan in één keer worden gegenereerd voor alle verbindingen in het project of alleen voor geselecteerde verbindingen.
In dit artikel wordt uitgelegd hoe je het rapport kunt aanpassen.
Exporteren naar IFC
Het Industry Foundation Classes (IFC) formaat is een open data, leverancier-neutraal formaat dat het delen van gegevens mogelijk maakt. Met Checkbot kun je alle geselecteerde verbindingen exporteren naar één IFC-model of verbindingen exporteren naar individuele IFC-bestanden naar een specifieke map.
De export bevat de globale coördinaten van het connectiepunt - de echte locatie van een connectie in een project.
Exporteren naar Hilti PROFIS Engineering
Hilti PROFIS Engineering Suite is gebruiksvriendelijke, cloudgebaseerde software voor het ontwerpen en analyseren van verankeringen. Door een knooppunt met een verankerd element te selecteren, kunnen gebruikers de gegevens direct exporteren naar Hilti PE met behulp van de knop Exporteren, zodat relevante constructiegegevens nauwkeurig worden overgedragen voor verdere analyse.
Deze hele workflow is zelfs beschikbaar met een IDEA StatiCa Basic licentie, wat betekent dat het gratis beschikbaar is. Hoe je de plugin gebruikt wordt stap voor stap beschreven in het volgende artikel, dat ook toegankelijk is via de knop Learn more in Checkbot.
Synchroniseer
Na het importeren van alle benodigde items, kun je met de Sync knop eenvoudig wijzigingen van het bronproject detecteren en toepassen op het IDEA StatiCa model. Deze wijzigingen kunnen updates van dikte, doorsneden of wijzigingen van de eigenschappen van lassen en bouten zijn. Het is echter belangrijk op te merken dat updates geen nieuwe of verwijderde componenten kunnen bevatten zoals platen, staven, herplaatste elementen of belastingscombinaties. In dergelijke gevallen moet je het huidige Checkbot project (de map) verwijderen en opnieuw importeren.
Houd er rekening mee dat synchronisatie in IDEA StatiCa in één richting werkt, van het bronprogramma naar IDEA StatiCa, niet andersom.
- FEA-oplossing - synchronisatie heeft geen invloed op ontwerpbewerkingen (snijden, eindplaat, ...)
- CAD-oplossing - sync heeft geen invloed op belastingseffecten (behalve Revit, dat het analytische model met resultaten kan vasthouden)
Als er later wijzigingen worden aangebracht in het softwaremodel van de derde partij, moet u het Checkbot-project opnieuw openen en op de Sync-knop drukken om ervoor te zorgen dat alle updates van het softwaremodel van de derde partij worden weerspiegeld in Checkbot. De Sync-knop is alleen ingeschakeld als het Checkbot-bestand is geopend via de toepassing van derden.
Onthoud dat de knop Sync alleen actief is als Checkbot is geopend via een BIM-koppeling van software van derden.
Houd er rekening mee dat alle wijzigingen die rechtstreeks in IDEA StatiCa zijn gemaakt (bijv. aan doorsneden, excentriciteiten, belastingscombinaties of bewerkingen) zullen worden overschreven tijdens de synchronisatie met het bronproject. Dezelfde regel geldt als de excentriciteiten worden aangepast in IDEA StatiCa.
Als u bijvoorbeeld een verbindingsontwerp aanpast in IDEA StatiCa Connection dat aanvankelijk was geïmporteerd uit Tekla Structures en vervolgens synchroniseert, worden uw wijzigingen in IDEA StatiCa vervangen door de nieuwste ontwerpgegevens uit Tekla Structures.
