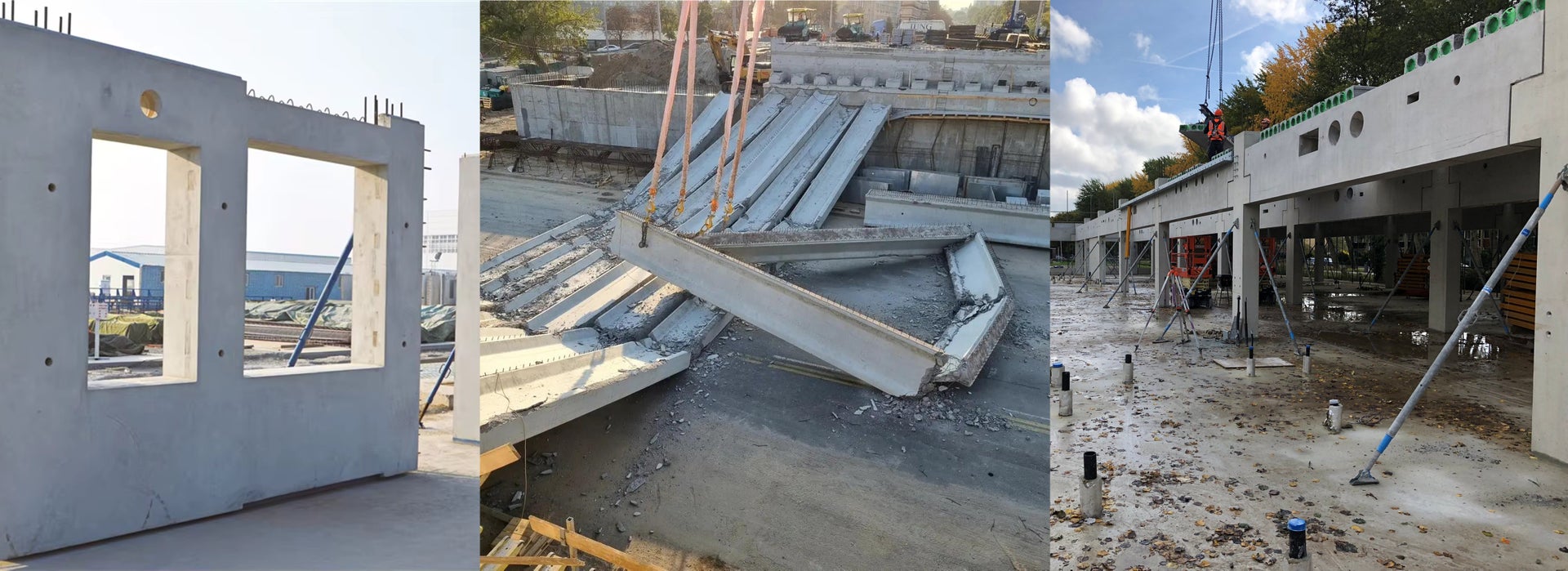

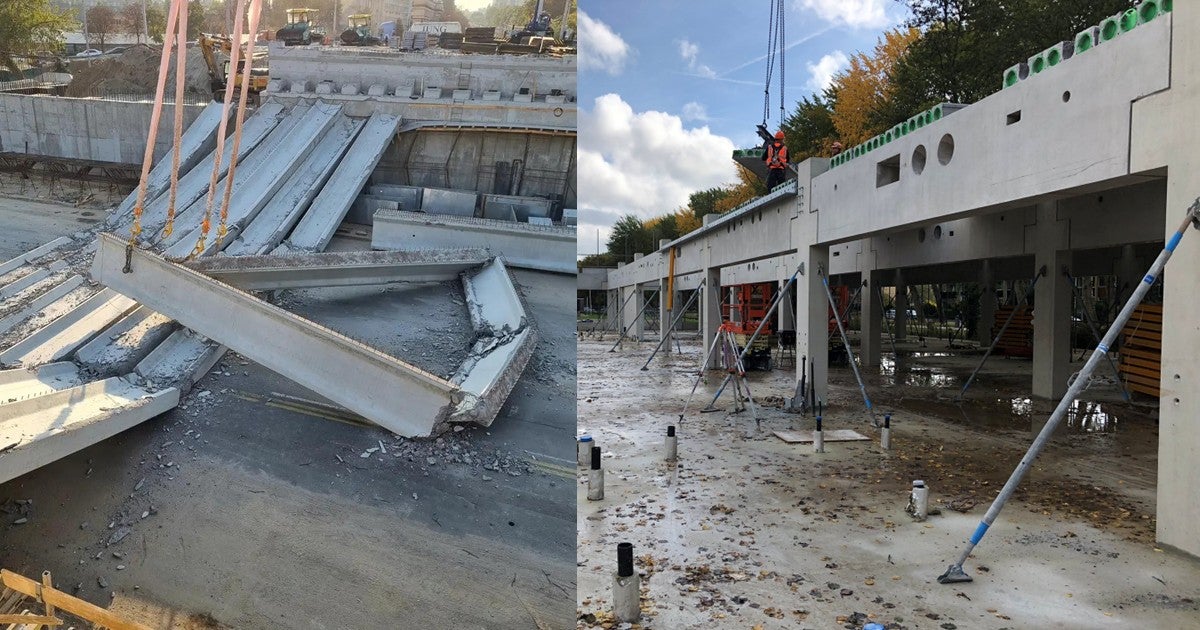

Prefab onder controle - van vloer tot console

Prefab betonelementen moeten zowel in gebruik als tijdens transport en montage voldoen aan de normregels voor stabiliteit en sterkte. Elk onderdeel van de prefabconstructie brengt zijn eigen specifieke aandachtspunten met zich mee.

De kracht begint in de vloer

Meer dan 80% van alle vloeren worden in prefab beton uitgevoerd, waarbij kanaalplaatvloeren het meest gestandaardiseerd zijn. IDEA StatiCa Beam en RCS maken het mogelijk om dergelijke doorsneden eenvoudig te modelleren en analyseren, inclusief eventuele stortlaag en toetsing van afschuiving in het aansluitvlak. Hetzelfde geldt voor TT-platen, die veel gebruikt worden in parkeergarages. De verschillende bouwfases van productie tot einde levensduur kunnen worden gecontroleerd, inlcusief voorspanning en de lange termijn effecten van kruip en krimp.

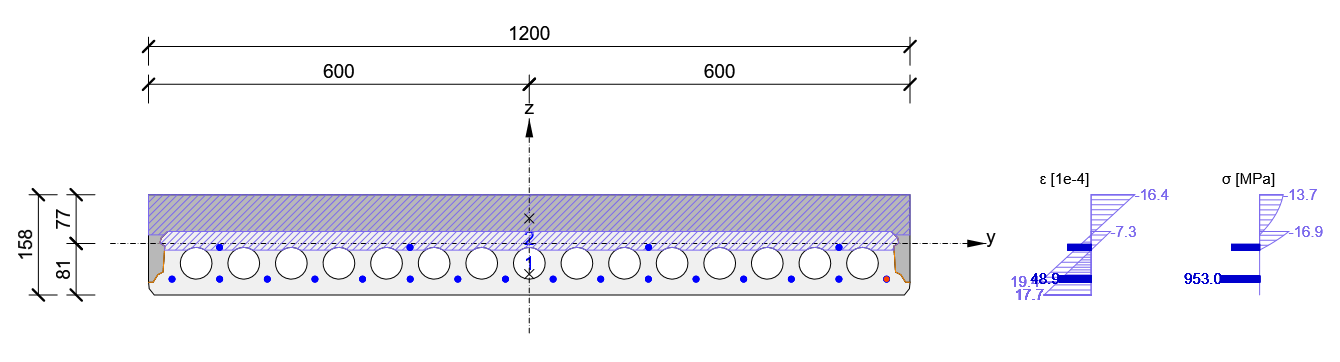

Fig. 1: Kanaalplaatvloer met stortlaag en toetsing van afschuiving in het aansluitvlak in IDEA StatiCa RCS.

De krachten uit de kanaalplaten worden doorgaans afgedragen via een wand of ligger. Een typisch voorbeeld is een dragend binnenspouwblad met kozijnopeningen en een oplegnok voor de vloerplaten. De wapening rondom de sparingen vormt hierbij een kritisch aandachtspunt. Zeker wanneer het betonelement als wandligger moet functioneren, is een niet-lineaire FEM analyse noodzakelijk. Met IDEA StatiCa Detail kunnen wandliggers nauwkeurig worden ontworpen en berekend, inclusief wapening en de controle op scheurwijdtes.

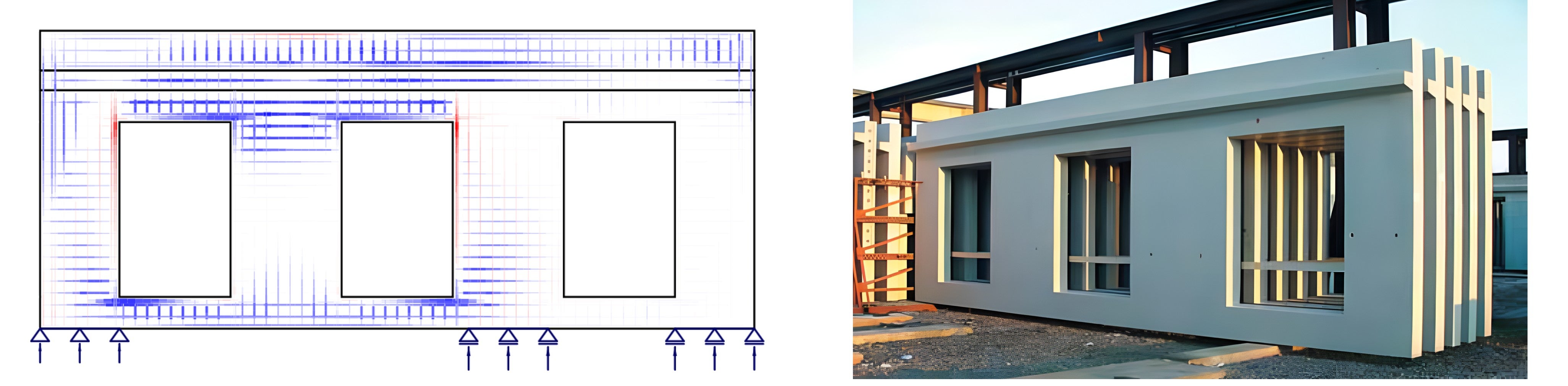

Fig. 2: Prefab wand met openingen en oplegnok. Links de spanningen in de wapening in IDEA StatiCa Detail.

Wie mag voor? De ligger of waterleiding

Prefab liggers zijn efficiënt, tot je ruimte moet besparen. Dan verschijnen er grote sparingen voor installaties en beland je als constructeur in een D-gebied waar de klassieke Bernoulli-hypothese niet meer werkt. Modelleer je prefabligger met tandopleggingen en openingen eenvoudig in onze Detail-applicatie. Het programma berekent de spanningsvelden en toont waar scheuren ontstaan, zodat jij de wapening hierop kunt afstemmen. Zo krijg je inzicht in details waar traditionele berekeningen tekortschieten.

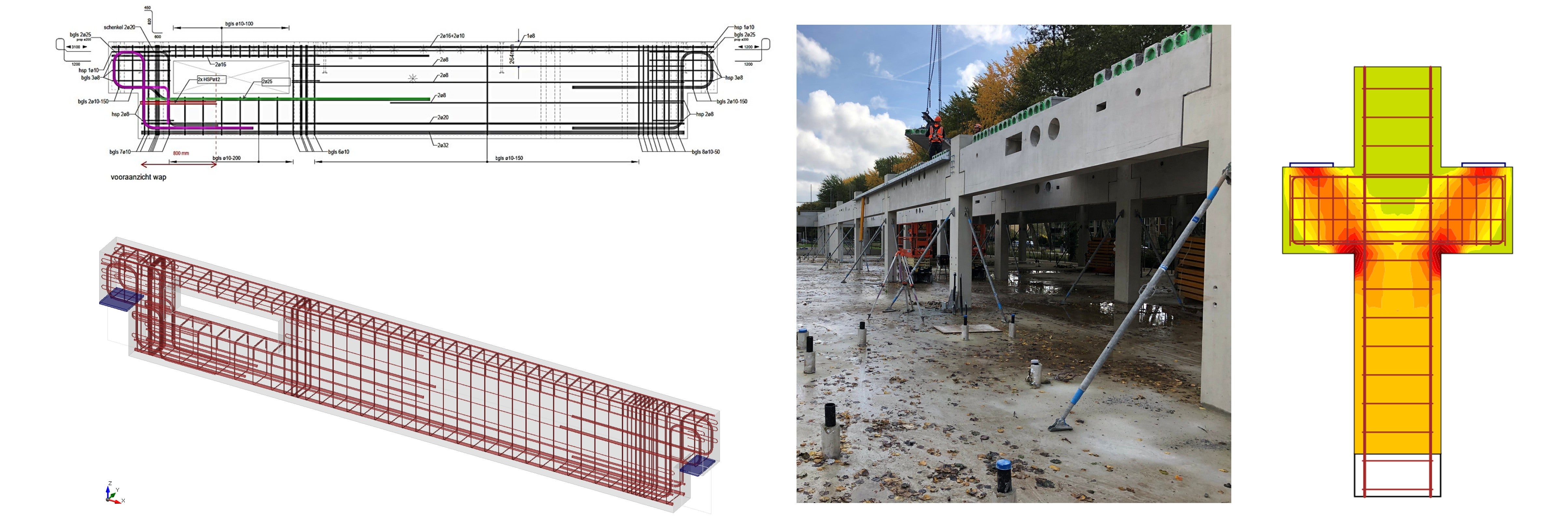

Fig. 3: Prefab ligger met tandopleggingen en openingen. Rechts een kolom met console berekend in IDEA StatiCa Detail.

De kracht uit de balk gaat langs de opening, via de console, de kolom in. Een goed ontwerp van de wapening is essentieel om scheurvorming in de oplegging te beperken. De console draagt de balk, de wapening de console, en jij de verantwoordelijkheid. IDEA StatiCa zal je helpen om dit met vertrouwen aan te pakken.

Hijsen zonder hoofdpijn

Constructieve elementen moeten niet alleen voldoen in de gebruiksfase, maar ook tijdens de bouw in situaties zoals transport en hijswerk op de werf. Dat wisten de oude Egyptenaren al. Bij prefab is dit cruciaal, omdat de elementen in de fabriek worden geproduceerd en vervolgens als geheel worden vervoerd en gemonteerd.

Door voorspanning en prefab te combineren, kunnen grotere overspanningen worden bereikt met slankere doorsnedes. Echter vraagt dit om extra zweet van de constructeur, omdat slanke liggers gevoelig zijn voor instabiliteit tijdens hun reis naar de beloofde plek.

Wat in de eindtoestand stabiel is, kan tijdens transport plots kwetsbaar zijn voor kip (lateral torsional buckling). Met IDEA StatiCa Beam breng je hier meer zekerheid in. De tijdafhankelijke analyse (TDA) houdt rekening met kruip, krimp en veroudering van het beton. Daarnaast kun je de stabiliteit toetsen tijdens de hijsfase of op transport.

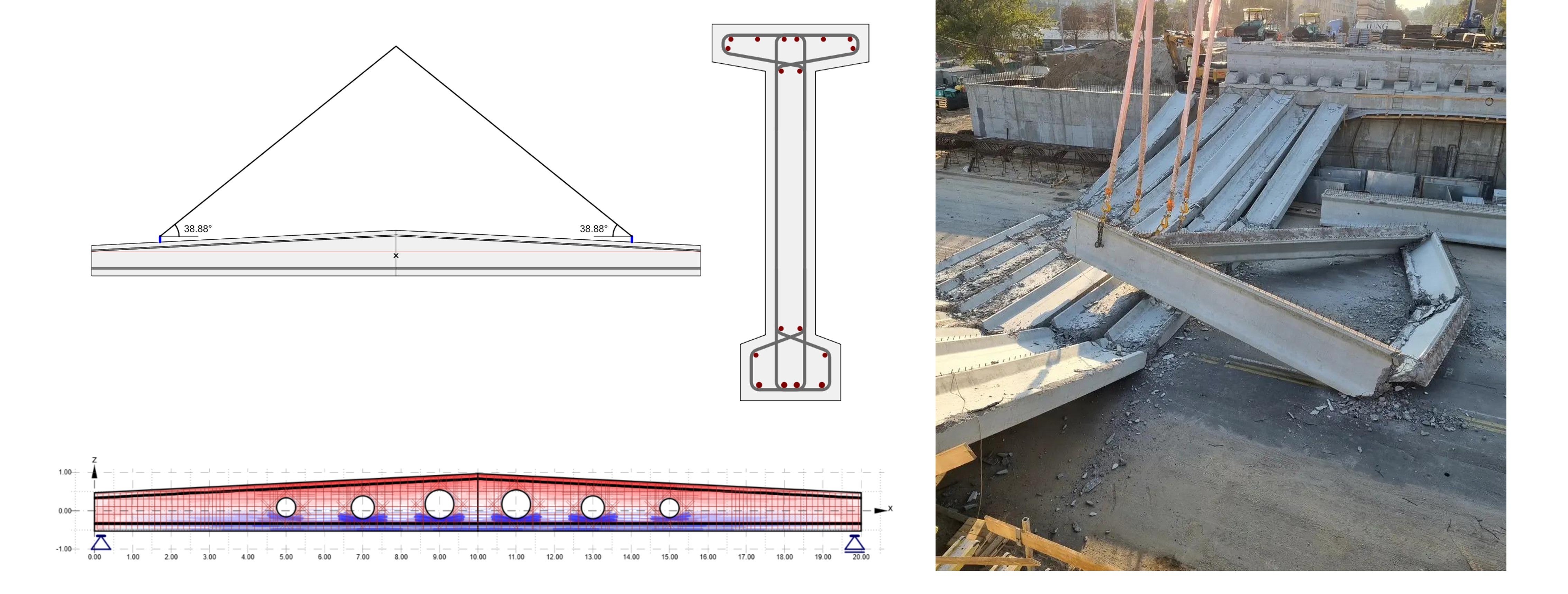

Fig. 4: Slanke voorgespannen prefab ligger. Toetsing van stabiliteit en sterkte tijdens transport in IDEA StatiCa Beam.

Een volle gereedschapskist

Prefab is efficiënt bouwen, maar vraagt om zorgvuldige engineering. IDEA StatiCa biedt hiervoor een complete gereedschapskist. Van eenvoudige doorsnedes tot complexe D-gebieden: elk prefab element kan betrouwbaar worden doorgerekend. Dankzij modules als RCS, Beam, Detail en Member beschikt de constructeur over alle tools om het gedrag van prefab onderdelen integraal te beoordelen.

Daarnaast genereert de software rapportages en stuklijsten die direct bruikbaar zijn voor controle, documentatie of productie. Dit versnelt de workflow en verhoogt de betrouwbaarheid van het gehele ontwerpproces.
