Ontgrendel nieuwe mogelijkheden met geavanceerde verankering

Of het nu gaat om beperkte ruimte voor verankering, een onconventionele lay-out, verankering dicht bij de rand, de noodzaak om staal te bevestigen aan complexe betonvormen of de vraag van de bouwplaats om ingegoten platen te ontwerpen, deze speciale gevallen vragen om meer dan typische oplossingen. Dat is precies waar de echte ontwerpuitdaging begint.

Hoe gaan constructeurs eigenlijk om met deze situaties?

Het begint met aannames en veel handwerk en berekeningen. Uren worden besteed aan het herhalen van ontwerpen en het uitvoeren van normcontroles. Meer dan eens leiden geanalyseerde ontwerpen tot onnodig overgedimensioneerde voetstukken en platen als gevolg van betonbreuk:

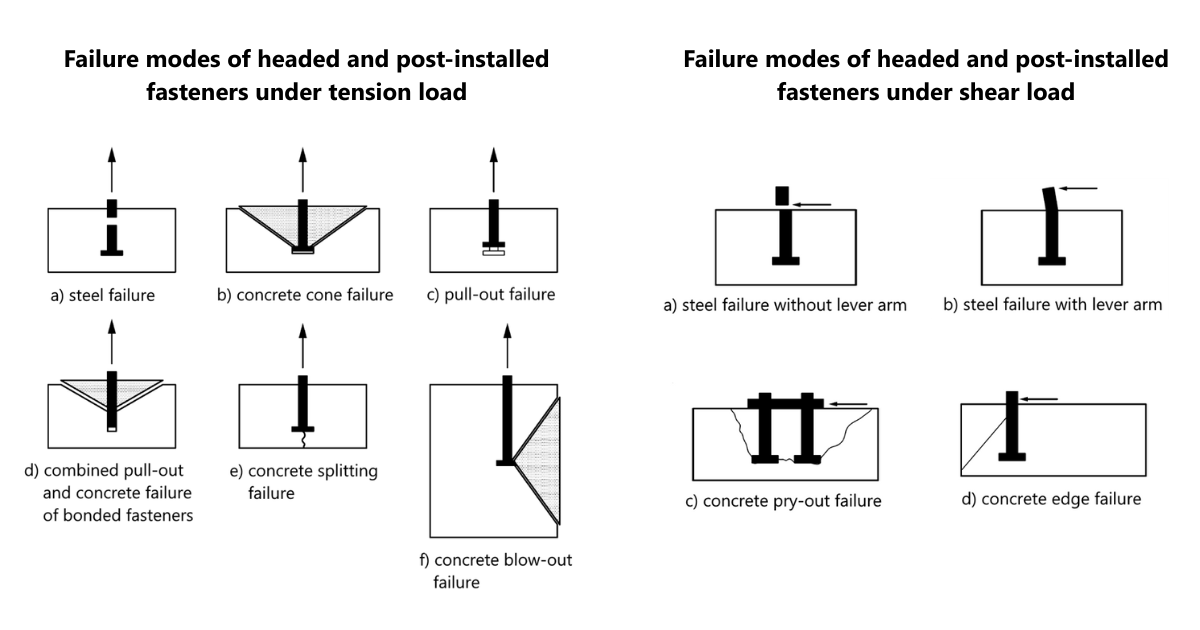

• Betonrandbreuk
• Betonkegelbreuk
• Combinatie van fouten

Neem bijvoorbeeld verankering bij de rand. Zonder wapening is het bijna onmogelijk om een normcontrole voor betonrand- of kegelbreuk te doorstaan. Als ankers dicht bij elkaar liggen, heb je plotseling te maken met op elkaar inwerkende kegels, iets wat de meeste normen adviseren om helemaal te vermijden. Maar wat doe je als je lay-out gewoonweg de aanbevolen tussenruimte niet toelaat?

Dan moet je aanvullende wapening overwegen. Eurocode 1992-4 - Ontwerp van betonconstructies - Deel 4: Ontwerp van bevestigingen voor gebruik in beton beveelt aan om een geschikt stut- en trekstangmodel te gebruiken.

Maar wat als een atypische vorm van een betonblok roet in het eten gooit?

Verankeringsuitdagingen van niet-standaard betonblokgeometrieën aanpakken

Vooral als het gaat om onregelmatige geometrieën of unieke lay-outs die verder gaan dan de standaardgevallen uit het handboek, is het proces niet alleen tijdrovend maar laat het ook te veel ruimte voor onzekerheid. In zulke gevallen kunnen de algemene vormen onvoorspelbaar zijn, waardoor het cruciaal is om zorgvuldig rekening te houden met randafstanden aan alle zijden. De verankeringsdiepte kan variëren door verschillen in blokdikte of ankerpositionering, en de ankers zelf liggen mogelijk niet in hetzelfde vlak.

In de nieuwste versie van IDEA StatiCa hebben we krachtige nieuwe mogelijkheden toegevoegd om je te helpen bij het ontwerpen en controleren van verankeringen in de praktijk die niet volgens het tekstboek zijn.

Je kunt nu bijna elke vorm van betonblokken voor verankering ontwerpen en controleren. Of het nu gaat om een voetstuk, niet-rechthoekige ankerblokken, verlengstukken van strokenfunderingen, elke vorm van een muur of een aangepaste geometrie die door architecten wordt vereist.

Wapeningsbewust ontwerp van ingegoten platen

In de bouw komt men vaak draagconstructies tegen die zowel stalen als betonnen elementen bevatten. De betonnen elementen spelen vaak een sleutelrol in het leveren van zijdelingse stabiliteit aan het stalen geraamte. Deze elementen worden meestal met elkaar verbonden door het gebruik van ingegoten platen. Gietplaten bieden een betrouwbare verankering en kunnen bovendien worden gemaakt om boren op de bouwplaats tot een minimum te beperken. De platen liggen vlak met het betonoppervlak, waardoor schone en vlakke verbindingen mogelijk zijn. Gietplaten zijn vooral populair in toepassingen zoals gevelondersteuningssystemen, staalskeletverbindingen in hybride beton-staalgebouwen, steunen voor liftgeleidingsrails, verankering van mechanische apparatuur, brugopleggingen en verbindingen van prefab betonpanelen.

Maar terwijl hun toepassingen breed zijn, kan het ontwerp aanzienlijk complexer worden. De axiale krachten worden opgevangen door wapening in het beton, die aan de staalplaat wordt gelast om de belasting over te brengen via een verbinding met het beton. Schuifnagels, ankers of afschuifogen weerstaan de dwarskrachten.

De ontwerpweerstand van de ingebedde elementen is sterk afhankelijk van de positie van de betonwapening, vooral als de ingegoten plaat dicht bij de rand wordt geplaatst (ondersteunende gevelsystemen).

Detail (met CSFM 3D) houdt automatisch rekening met de wapening in de buurt van de ingegoten plaat, wat de belastbaarheid aanzienlijk kan verhogen. Deze oplossing stelt je in staat om ontwerpen uit te voeren zonder oversimplificaties en biedt controles op basis van de Ultimate Limit State (ULS).

Ankerontwerp naar een hoger niveau

IDEA StatiCa biedt ingenieurs een uitgebreide oplossing voor het ontwerp en de normcontrole van verankeringen. Ingenieurs worden niet langer beperkt door vereenvoudigde, conservatieve tekstboekvoorbeelden die overeenkomen met de ontwerpcodes, wat leidt tot overontwerpen van baseplates en ankers. Door rekening te houden met de wapening in het betonblok kunnen ingenieurs veilige, nauwkeurige en kosteneffectieve ontwerpen maken.

Het is tijd om verder te gaan dan het tekstboek en verankeringssystemen te ontwerpen die werkelijk de complexiteit en eisen van moderne constructieve toepassingen weerspiegelen.
