한계 변형률에서 정지

작동 방식

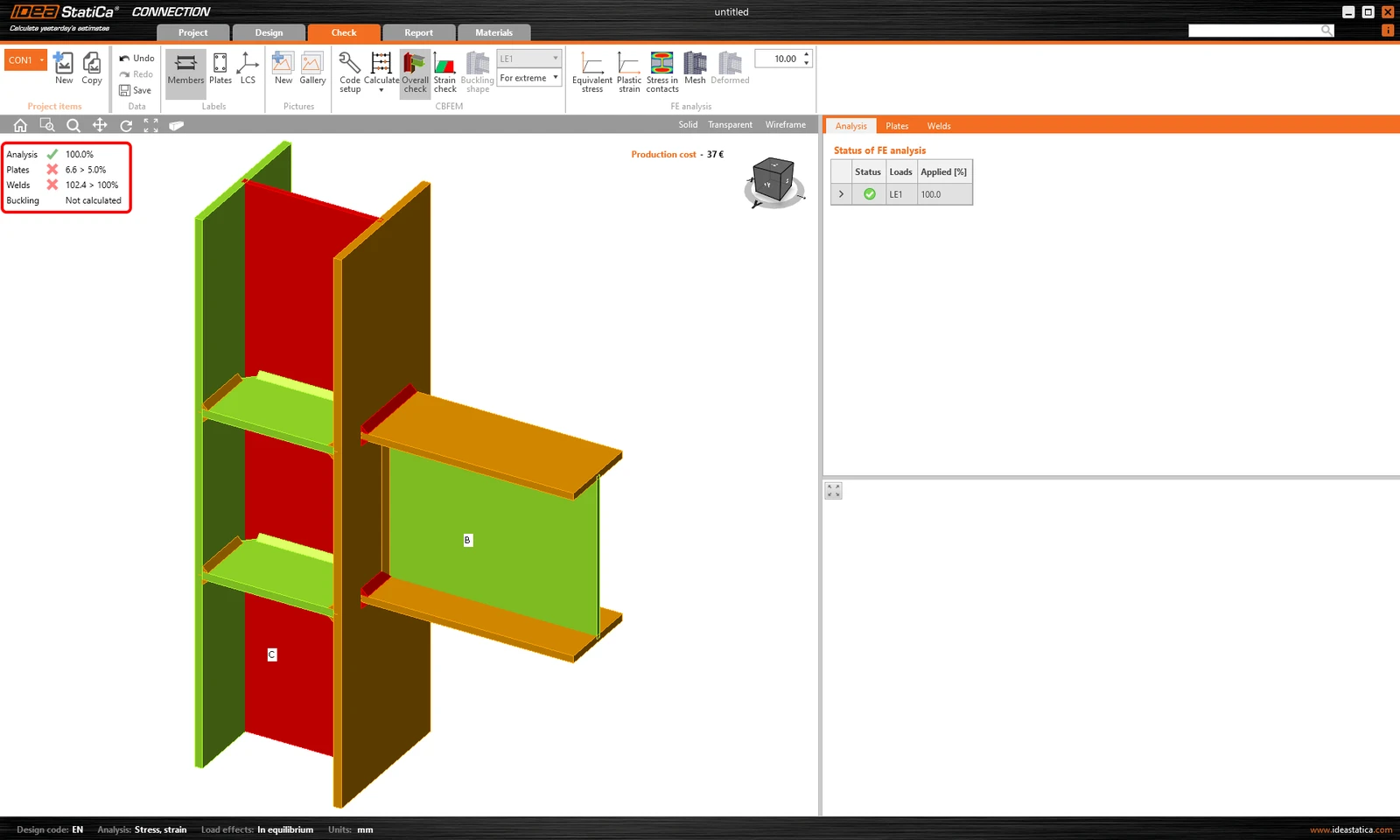

IDEA StatiCa Connection의 한계 변형률에서 정지 기능은 기본적으로 꺼져 있습니다. 즉, 구조가 과부하 상태이더라도 해석을 실행하면 입력 하중의 100%가 적용된 후 정지됩니다(대부분의 경우. 일부 경우에는 소프트웨어가 100%를 적용하지 못할 수 있습니다. 그 이유에 대해서는 연결 해석이 0%이거나 100%에 도달하지 못하는 경우 문서를 참조하십시오.) 그리고 그에 해당하는 결과를 확인할 수 있습니다.

그러나 연결이 너무 복잡하여 해석에 오랜 시간이 걸리는 경우가 있을 수 있습니다. 또는 구조가 파괴될 것으로 예상되어 접합부가 처리할 수 있는 하중의 비율을 빠르게 확인하고 싶을 수도 있습니다.

접합부 또는 연결의 가장 취약한 부분과 어떤 부재 또는 구성요소가 가장 먼저 붕괴되는지 파악하려면 한계 변형률에서 정지 기능을 사용하는 것을 권장합니다.

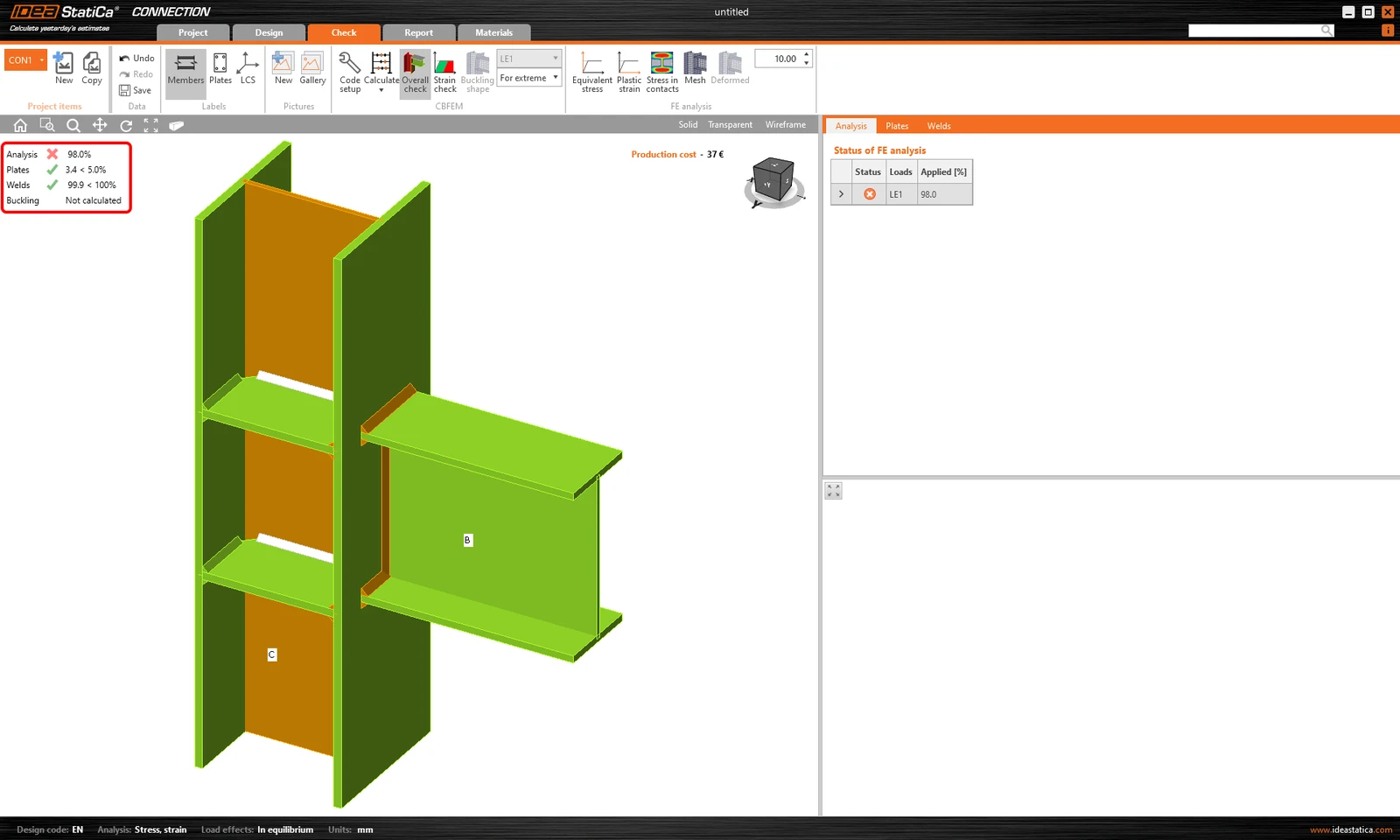

이 기능은 규정 검토가 한계값에 도달할 때 유한요소법 해석 반복 과정을 정지시킵니다. 이 경우 입력 하중의 해당 비율만 적용됩니다.

찾는 방법

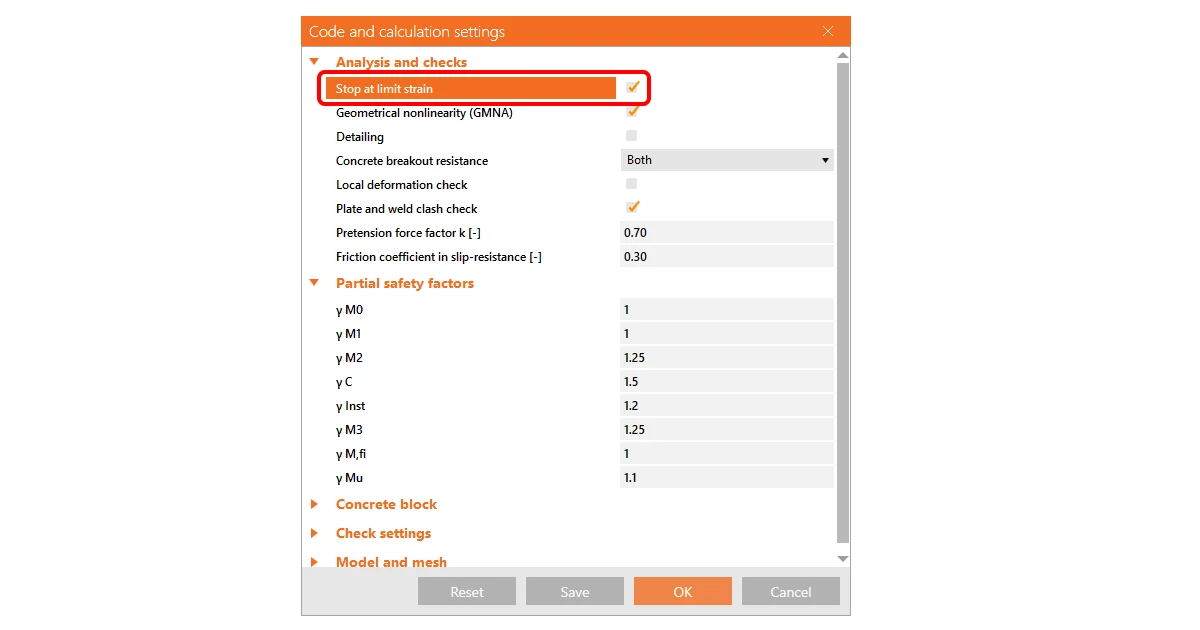

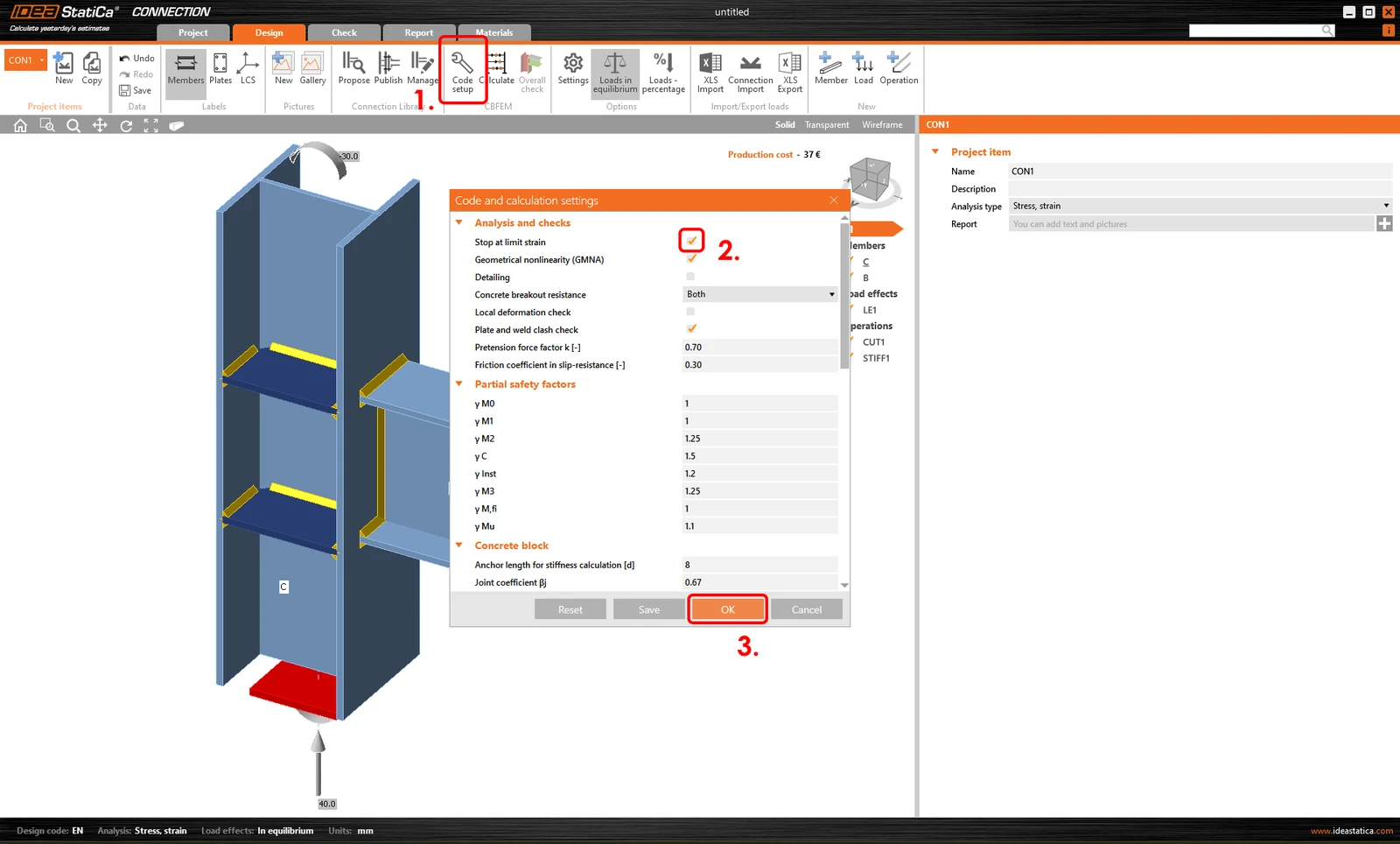

한계 변형률에서 정지 기능을 활성화하려면 설계 또는 검토 섹션의 상단 리본에서 코드 설정 버튼을 선택하십시오. 코드 및 계산 설정 마법사가 나타납니다.

한계 변형률에서 정지에 대한 체크박스를 선택하고 확인을 클릭하십시오.
