Connection Wednesdays - Collegamento a momento con mensole rastremate

I collegamenti con mensole rastremate aumentano la rigidezza rotazionale e la capacità al momento ampliando il braccio della leva e modificando il percorso delle forze interne nel giunto. Le loro prestazioni dipendono fortemente dalla forma della mensola rastremata, dalla rigidezza delle flange e dalla dettagliatura complessiva. In IDEA StatiCa, è possibile modellare e verificare praticamente qualsiasi geometria di mensola rastremata senza semplificarne la forma, in modo che sia le configurazioni tipiche che quelle non standard possano essere verificate in base al loro comportamento reale.

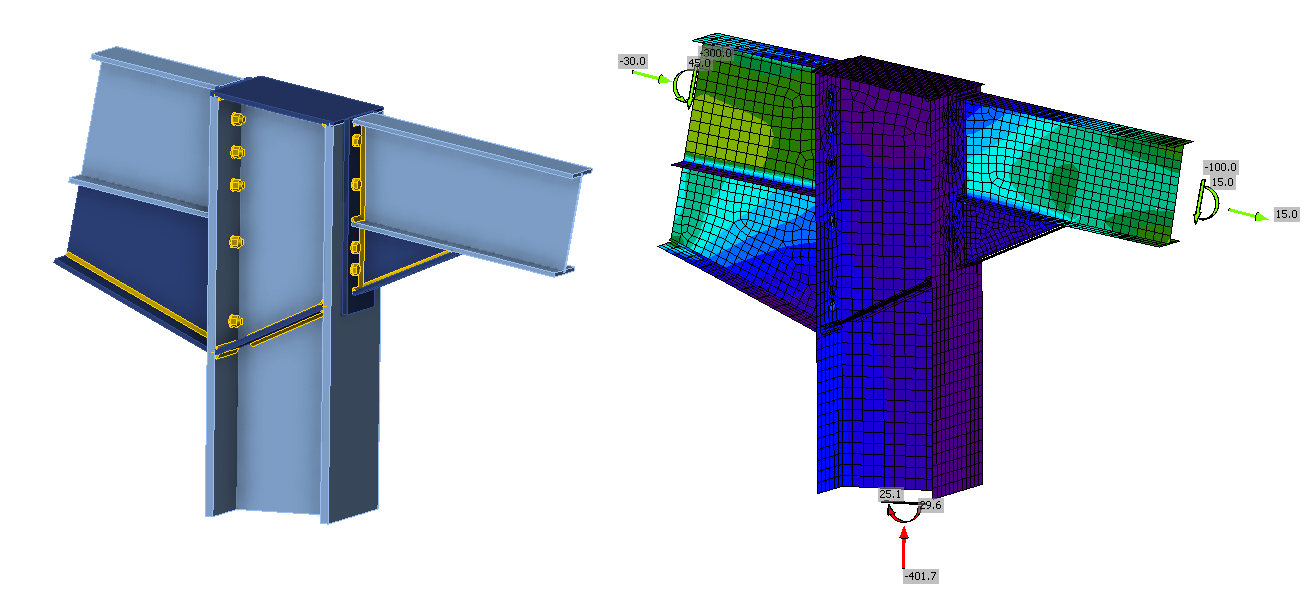

Esamineremo come modellare i collegamenti con mensole rastremate in modo efficiente. In alcuni casi, è necessario includere la lunghezza completa della mensola rastremata per cogliere correttamente il trasferimento delle forze e gli effetti di stabilità. In altre situazioni, modellare solo un segmento rappresentativo è sufficiente e più pratico. Capire quando un modello semplificato è appropriato e quali sono i limiti aiuta a ottenere risultati più accurati.

Instabilità locale e rigidezza rotazionale

Oltre alla resistenza, deve essere verificata la stabilità della mensola rastremata. La parte compressa della mensola rastremata può essere sensibile all'instabilità locale dell'anima o della flangia, che può governare la progettazione. In IDEA StatiCa, questi effetti possono essere valutati direttamente, incluse le verifiche di instabilità, in modo che il collegamento sia verificato non solo per la resistenza ma anche per la stabilità sotto il carico applicato.

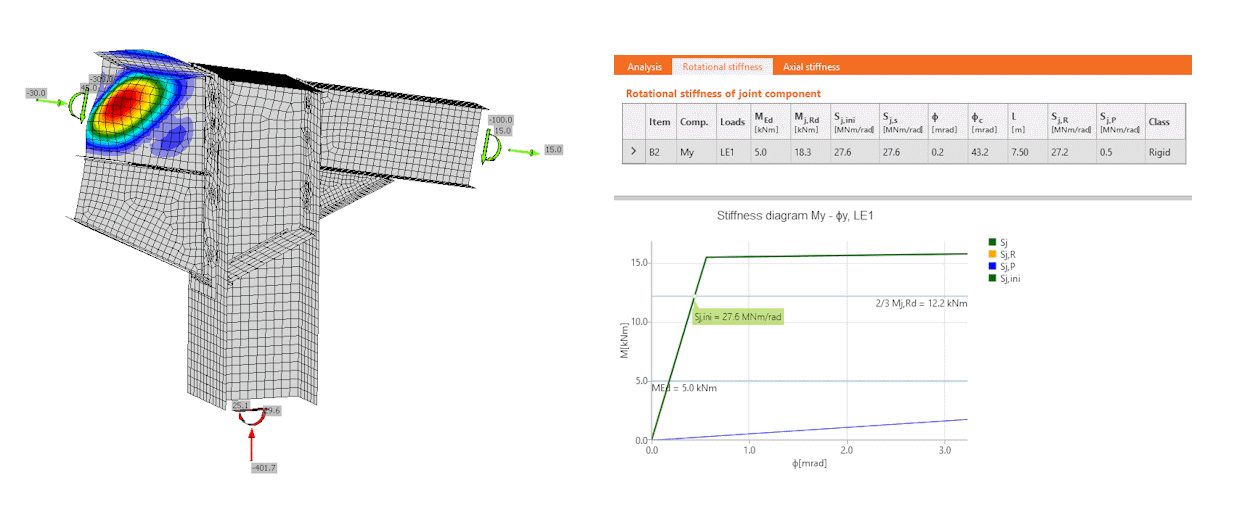

Per i telai a momento, è essenziale verificare che il collegamento fornisca una rigidezza rotazionale sufficiente per soddisfare le ipotesi del modello di analisi globale. La rigidezza di un giunto con mensola rastremata dipende dalla geometria della trave, della colonna, della mensola rastremata e dalla dettagliatura. In IDEA StatiCa, la rigidezza rotazionale può essere valutata direttamente, consentendo agli ingegneri di confermare la classificazione del giunto e garantire la compatibilità con le ipotesi dell'analisi strutturale.

Vuoi vedere altri webinar sull'acciaio?

Scopri di più sulla progettazione dei collegamenti in acciaio e degli elementi strutturali con IDEA StatiCa:

• Connection Wednesdays – Dal raggruppamento alla consegna: semplificare la progettazione dei collegamenti in acciaio
• Connection Wednesdays – The Twist
• Connection Wednesdays – Excel è ancora più efficace?

Registrazione del webinar

Download allegati

• Moment connection with haunches.ideaCon (IDEACON, 154 kB)
