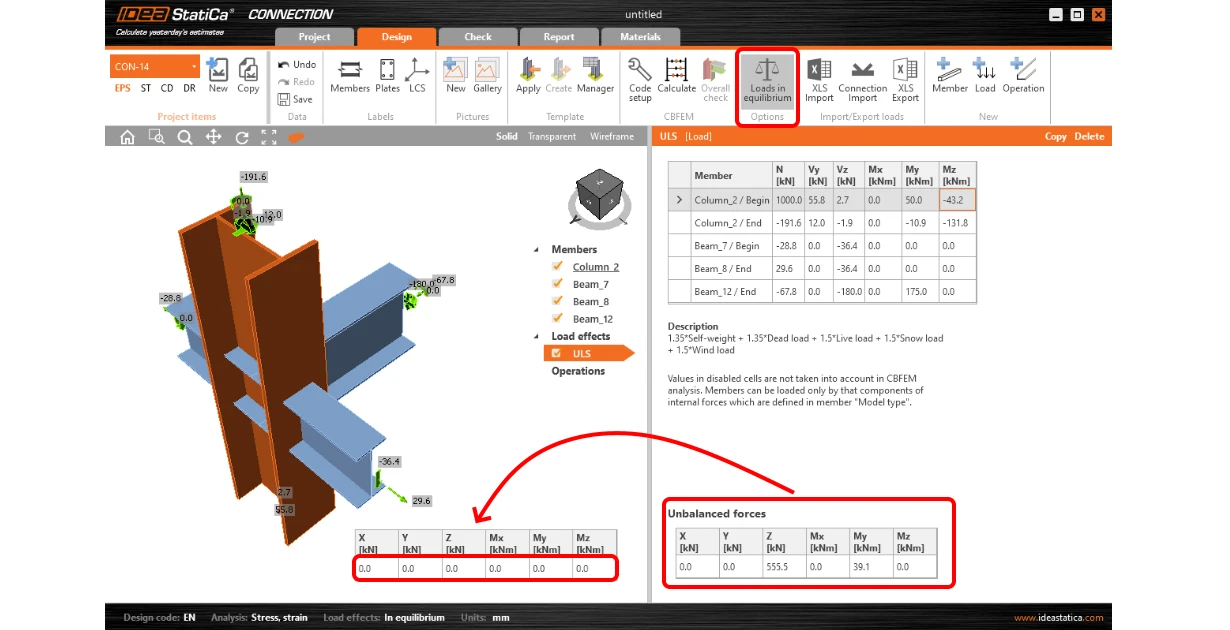

Quando si utilizza un collegamento BIM per caricare dati da programmi FEA in IDEA StatiCa, l'algoritmo individua i valori delle combinazioni/classi/casi di carico selezionati nel nodo ed esegue l'importazione delle forze. In base alle leggi della meccanica, nel nodo deve sussistere l'equilibrio delle forze interne. Sfortunatamente, a volte l'equilibrio non viene raggiunto dopo l'importazione.
Lo squilibrio delle forze interne dopo l'importazione in IDEA StatiCa può verificarsi nei seguenti casi:
Caso: Una forza puntuale è posizionata nel nodo importato in IDEA StatiCa. Il software non è in grado di rilevare quale elemento debba trasferire questa forza puntuale e, pertanto, essa non viene considerata nel modello di analisi.
Soluzione: Non utilizzare forze puntuali nell'analisi globale. Se necessario, la forza deve essere aggiunta manualmente a un elemento selezionato come forza normale o di taglio.
Caso: Un elemento caricato, non in acciaio (solitamente in legno o calcestruzzo), è collegato al nodo importato. Tale elemento non viene considerato nell'analisi e le sue forze interne vengono ignorate nell'analisi.
Soluzione: Sostituire l'elemento in calcestruzzo con un blocco in calcestruzzo e un ancoraggio.
Caso: Il nodo fa parte di una piastra o di una parete (solitamente in calcestruzzo). La piastra o la parete non fa parte del modello e le sue forze interne vengono ignorate.
Soluzione: Sostituire la piastra o la parete in calcestruzzo con un blocco in calcestruzzo e un ancoraggio.
Caso: Alcuni elementi sono collegati al nodo importato tramite collegamenti rigidi (rigid link). Tali elementi non sono inclusi nel modello e le loro forze interne vengono ignorate.
Soluzione: Aggiungere manualmente questi elementi all'elenco degli elementi collegati.
Caso: Nel modello strutturale è presente un carico sismico. Lo squilibrio è causato dalla natura del metodo di calcolo ampiamente utilizzato. Negli stati sismici, i valori delle singole forze interne vengono calcolati utilizzando la radice quadrata della somma dei quadrati e pertanto sono tutti positivi, e vengono importati in questo modo.
Soluzione: L'utente deve valutare se l'effetto dello squilibrio possa essere accettato.
