Effetti del carico visualizzati nella scena

Quando viene utilizzato più di un effetto del carico, gli utenti possono verificare quale effetto ha ogni singolo effetto del carico nella struttura sui risultati. Questo può aiutare gli utenti a comprendere i risultati complessivi presentati.

Per una più facile orientazione, tutti gli effetti del carico calcolati vengono mostrati direttamente nell'albero nella scena nella scheda Verifica, in modo che gli utenti possano scegliere rapidamente l'effetto del carico e verificare i risultati per quello selezionato.

Gli effetti del carico calcolati sono disponibili direttamente nell'albero nella scena 3D. Gli effetti del carico disabilitati nella scheda Progetto non vengono mostrati nell'albero della scheda Verifica.

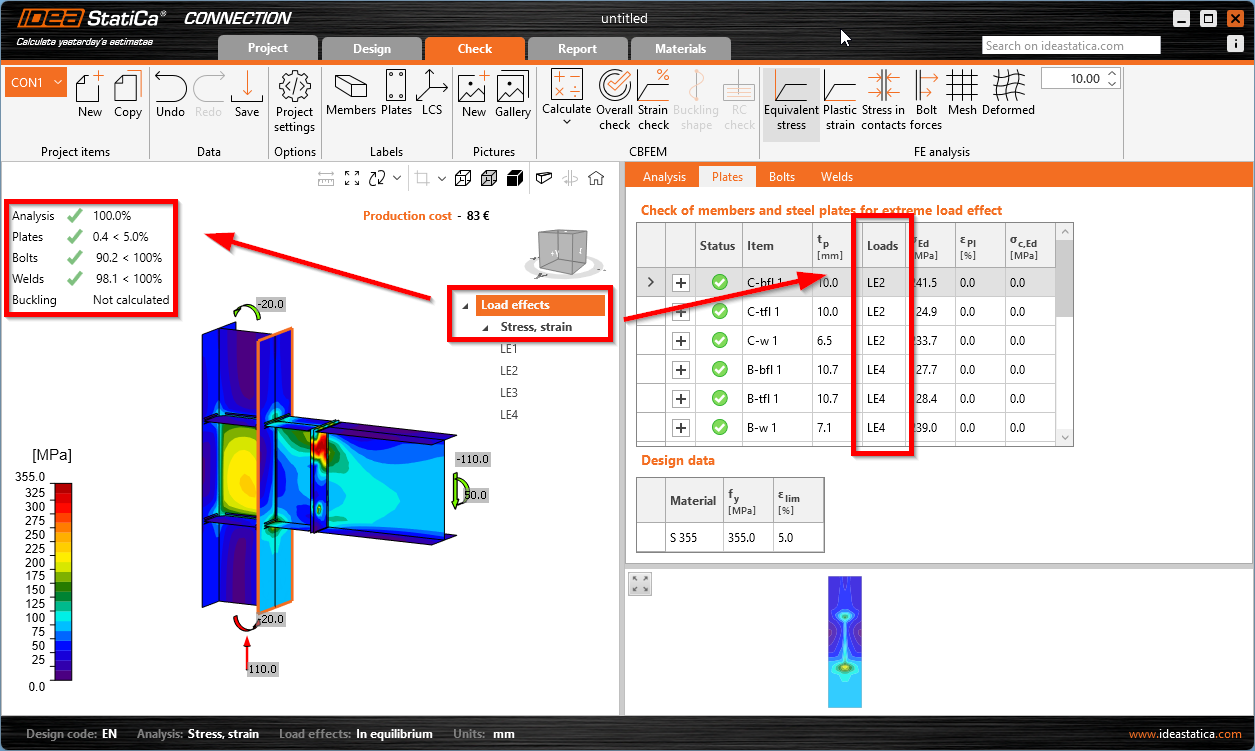

Quando viene selezionata l'intestazione principale Effetti del carico (o la voce Tensione, deformazione sottostante), i risultati mostrano una combinazione di tutti gli effetti del carico, mentre per ogni parte del collegamento può esserci un diverso effetto del carico critico. Questi risultati vengono mostrati:

• nei risultati sintetici
• nella scena (mappe delle tensioni)
• nelle tabelle di verifica

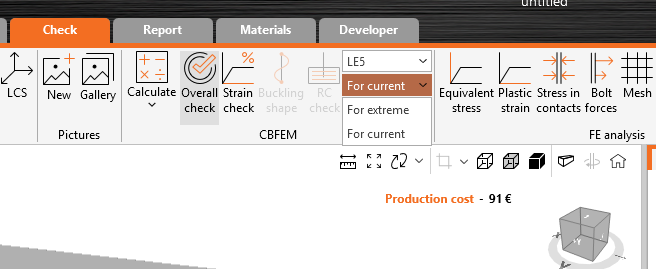

Quando viene selezionato un effetto del carico specifico, i risultati per questo carico vengono mostrati ovunque – nel riepilogo dei risultati, nella scena e nelle tabelle.
