Análisis de fatiga según EN 1993-1-9
Tipo de análisis de fatiga en el diseño estructural
Análisis de fatiga según EN 1993-1-9
SteelConnection designKnowledge baseConnectionEN (Eurocode)

Análisis de fatiga según EN 1993-1-9

Este artículo también está disponible en
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
Traducido por IA del inglés

IDEA StatiCa Connection proporciona tensiones nominales para las secciones en placas, secciones cerca de soldaduras y tornillos. Las tensiones nominales pueden utilizarse en análisis posteriores para determinar el daño acumulado.

Este artículo muestra cómo utilizar las tensiones nominales proporcionadas por IDEA StatiCa Connection para realizar un análisis completo de fatiga según EN 1993-1-9.

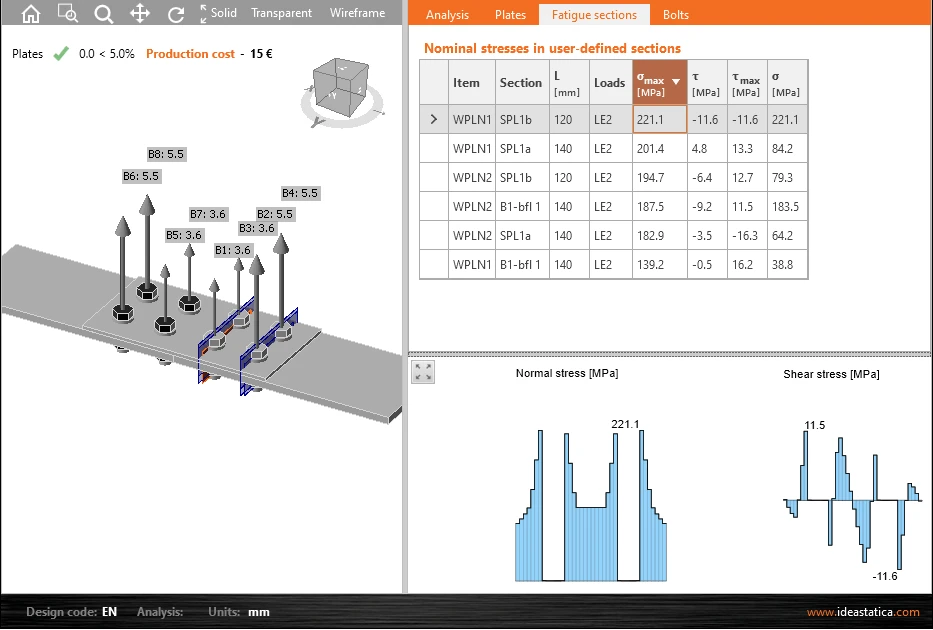

IDEA StatiCa Connection proporciona tensiones nominales en:

  • secciones definidas por el usuario
  • secciones cerca de soldaduras
  • tornillos y anclajes

Las tensiones proporcionadas son el rango de tensiones entre el efecto de carga y el efecto de carga de referencia. El rango de tensiones no se modifica de ninguna manera, p. ej. en términos de la figura mostrada a continuación, que permite reducir el rango de tensiones si la tensión cambia de tracción a compresión.

Estas tensiones incluyen algunos factores de concentración de tensiones, p. ej. concentración de tensiones cerca de los agujeros de los tornillos.

Otros factores, p. ej. el factor parcial para rangos de tensiones de amplitud constante equivalente γFf\gamma_{Ff}γFf​ según EN 1991 o los factores k1 para uniones de secciones huecas debidos a los momentos flectores despreciados en el modelo de celosía, deben incluirse todavía.

IDEA StatiCa Connection proporciona σmax\sigma_{max}σmax​ y τmax\tau_{max}τmax​ para obtener Δσ\Delta \sigmaΔσ y Δτ\Delta \tauΔτ.

Δσ=γFf⋅kx⋅σmax\Delta \sigma = \gamma_{Ff} \cdot k_x \cdot \sigma_{max}Δσ=γFf​⋅kx​⋅σmax​

Δτ=γFf⋅kx⋅σmax\Delta \tau = \gamma_{Ff} \cdot k_x \cdot \sigma_{max}Δτ=γFf​⋅kx​⋅σmax​

donde:

  • γFf\gamma_{Ff}γFf​ – factor parcial para rangos de tensiones de amplitud constante equivalente
  • kxk_xkx​ – cualquier factor no incluido en el análisis, p. ej. k1k_1k1​ de la Tabla 4.1 o 4.2
  • σmax\sigma_{max}σmax​ – resultado de tensión normal de IDEA StatiCa Connection
  • τmax\tau_{max}τmax​ – resultado de tensión tangencial de IDEA StatiCa Connection

Según el Capítulo 8, Ecuación (8.1), deben satisfacerse las siguientes limitaciones de tensión:

Δσ≤1.5fy\Delta \sigma \le 1.5 f_yΔσ≤1.5fy​

Δτ≤1.5fy/3\Delta \tau \le 1.5 f_y / \sqrt{3}Δτ≤1.5fy​/3​

donde fyf_yfy​ es el límite elástico del acero.

El detalle debe categorizarse según las Tablas 8.1–8.10 y deben tenerse en cuenta todos los factores relevantes, p. ej. el factor para efectos de tamaño. La categoría del detalle (reducida por p. ej. el factor de efecto de tamaño) proporciona la resistencia a fatiga a 2 millones de ciclos, Δσc\Delta \sigma_cΔσc​ y Δτc\Delta \tau_cΔτc​. Los valores de Δσc\Delta \sigma_cΔσc​ y Δτc\Delta \tau_cΔτc​ deben reducirse por el factor parcial para la resistencia a fatiga, γMf\gamma_{Mf}γMf​.

Tabla 3.1 de EN 1993-1-9 con valores de γMf\gamma_{Mf}γMf​:

Método de evaluaciónConsecuencia del fallo
 Consecuencia baja Consecuencia alta
Tolerante al daño11.15
Vida segura 1.151.35

Los límites de la curva S-N (tensión-vida) se determinan según el Capítulo 7.1:

ΔσD=(25)1/3Δσc\Delta \sigma_D = \left ( \frac{2}{5} \right )^{1/3} \Delta \sigma_cΔσD​=(52​)1/3Δσc​

ΔσL=(5100)1/5ΔσD\Delta \sigma_L = \left ( \frac{5}{100} \right )^{1/5} \Delta \sigma_DΔσL​=(1005​)1/5ΔσD​

ΔτL=(2100)1/5Δτc\Delta \tau_L = \left ( \frac{2}{100} \right )^{1/5} \Delta \tau_cΔτL​=(1002​)1/5Δτc​

Según el Capítulo A.5, deben determinarse los ciclos hasta el fallo. El número de ciclos, nEin_{Ei}nEi​, asociado al rango de tensiones γFfΔσi\gamma_{Ff} \Delta \sigma_iγFf​Δσi​, es un dato de entrada del usuario. NRiN_{Ri}NRi​ se calcula según el Capítulo 7.

Tensiones normales para Δσ≥ΔσD\Delta \sigma \ge \Delta \sigma_DΔσ≥ΔσD​:

NR=Δσcm⋅2⋅106ΔσmN_R = \frac{\Delta \sigma_c^m \cdot 2\cdot 10^6}{\Delta \sigma^m}NR​=ΔσmΔσcm​⋅2⋅106​

donde:

  • m = 3 – pendiente de la curva de resistencia a fatiga

Tensiones normales para Δσ≥ΔσL\Delta \sigma \ge \Delta \sigma_LΔσ≥ΔσL​:

NR=ΔσDm⋅5⋅106ΔσmN_R = \frac{\Delta \sigma_D^m \cdot 5\cdot 10^6}{\Delta \sigma^m}NR​=ΔσmΔσDm​⋅5⋅106​

donde:

  • m = 5 – pendiente de la curva de resistencia a fatiga

Las tensiones normales por debajo del límite de corte ΔσL\Delta \sigma_LΔσL​ no contribuyen al daño por fatiga.

Tensiones tangenciales para ΔτE≤ΔτL\Delta \tau_E \le \Delta \tau_LΔτE​≤ΔτL​:

NR=Δτcm⋅2⋅106ΔτmN_R = \frac{\Delta \tau_c^m \cdot 2\cdot 10^6}{\Delta \tau^m}NR​=ΔτmΔτcm​⋅2⋅106​

donde:

  • m = 5 – pendiente de la curva de resistencia a fatiga

Las tensiones tangenciales por debajo del límite de corte ΔτL\Delta \tau_LΔτL​ no contribuyen al daño por fatiga.

El daño se calcula según la regla de Palmgren-Miner (Figura A.1) en las Ecuaciones (A.1) y (A.2) por separado para tensiones normales y tangenciales:

Dd=ΣinnEiNRi≤1.0D_d = \Sigma_i^n \frac{n_{Ei}}{N_{Ri}} \le 1.0Dd​=Σin​NRi​nEi​​≤1.0

Las tensiones normales y tangenciales deben combinarse mediante la Ecuación (8.3), salvo que se indique lo contrario en las Tablas 8.8 y 8.9.

Ddσ3+Ddτ5 ≤1.0D_{d \sigma}^3 + D_{d \tau}^5 \le 1.0Ddσ3​+Ddτ5​ ≤1.0

Ejemplo

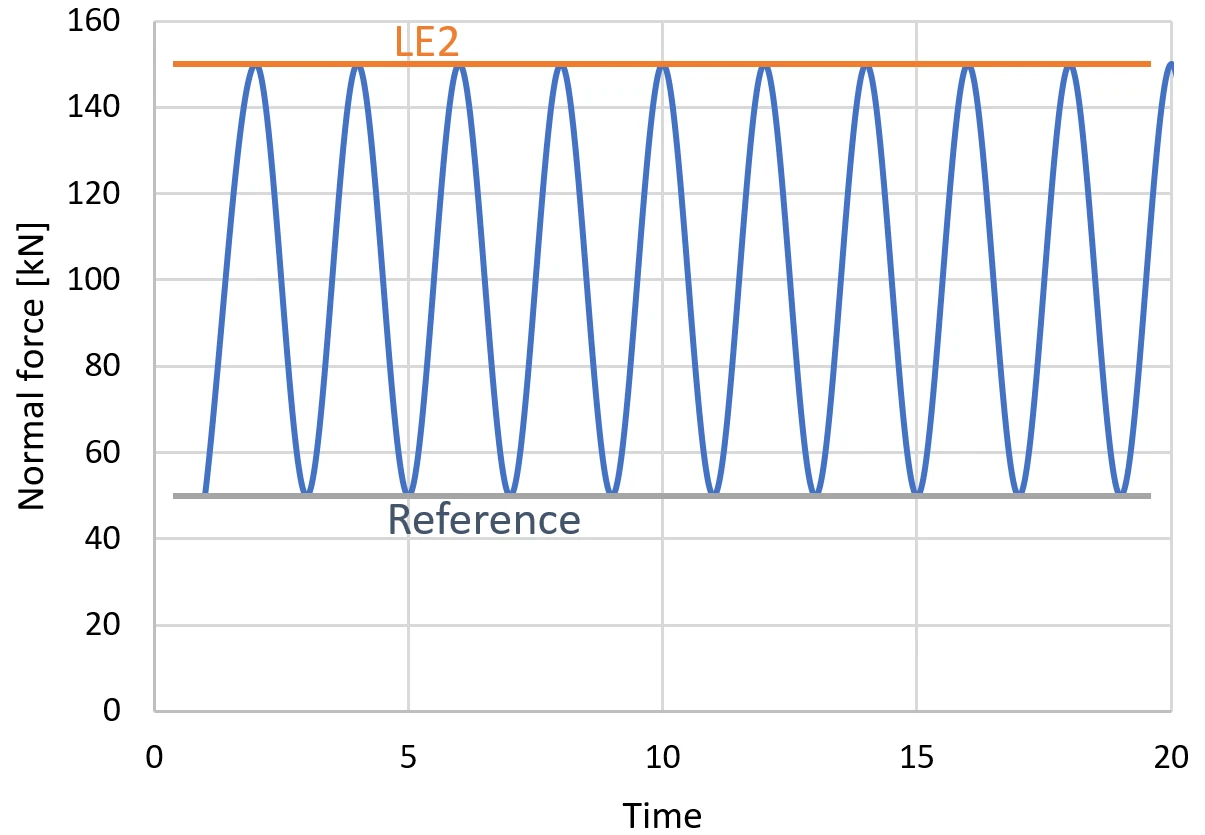

Datos de entrada para el cálculo: El usuario establece un efecto de carga de referencia y tres efectos de carga de fatiga. Los resultados de IDEA StatiCa Connection son la tensión normal máxima y la tensión tangencial correspondiente. El grado de acero es S355.

Efecto de cargaNúmero de ciclosTensión normal máximaTensión tangencial correspondiente

nEΔσmax [MPa]Δτ [MPa]
LE21 500 0006060
LE33 000 0005040
LE410 000 0002010

Los factores de seguridad parciales se determinan a partir de EN 1991 y EN 1993-1-9:

γFf=1.0\gamma_{Ff} = 1.0γFf​=1.0

γMf=1.15\gamma_{Mf} = 1.15γMf​=1.15

Se comprueban las limitaciones de tensión:

Δσ≤1.5fy\Delta \sigma \le 1.5 f_yΔσ≤1.5fy​

60  MPa≤1.5⋅355=532 MPa60 \, \textrm{MPa} \le 1.5 \cdot 355 = 532 \, \textrm{MPa}60 MPa≤1.5⋅355=532MPa

Δτ≤1.5fy/3\Delta \tau \le 1.5 f_y / \sqrt{3}Δτ≤1.5fy​/3​

60  MPa≤1.5⋅355/3=307 MPa60  \, \textrm{MPa} \le 1.5 \cdot 355 / \sqrt{3} = 307 \, \textrm{MPa}60 MPa≤1.5⋅355/3​=307MPa

De las Tablas 8.1–8.10 se determinan los valores de Δσc=90 MPa\Delta \sigma_c = 90\,\textrm{MPa}Δσc​=90MPa y Δτc=70 MPa\Delta \tau_c = 70\,\textrm{MPa}Δτc​=70MPa. Estos valores se reducen por el factor parcial para la resistencia a fatiga, γMf=1.15\gamma_{Mf} = 1.15γMf​=1.15 a Δσc=78.3 MPa\Delta \sigma_c = 78.3\,\textrm{MPa}Δσc​=78.3MPa y Δτc=60.9 MPa\Delta \tau_c = 60.9\,\textrm{MPa}Δτc​=60.9MPa.

Se determinan los límites de la curva S-N:

ΔσD=(25)1/3Δσc=(25)1/378.3=57.7 MPa\Delta \sigma_D = \left ( \frac{2}{5} \right )^{1/3} \Delta \sigma_c = \left ( \frac{2}{5} \right )^{1/3} 78.3 = 57.7\,\textrm{MPa}ΔσD​=(52​)1/3Δσc​=(52​)1/378.3=57.7MPa

ΔσL=(5100)1/5ΔσD=(5100)1/557.7=31.7 MPa\Delta \sigma_L = \left ( \frac{5}{100} \right )^{1/5} \Delta \sigma_D = \left ( \frac{5}{100} \right )^{1/5} 57.7 = 31.7 \,\textrm{MPa}ΔσL​=(1005​)1/5ΔσD​=(1005​)1/557.7=31.7MPa

ΔτL=(2100)1/5Δτc=(2100)1/560.9=27.8 MPa\Delta \tau_L = \left ( \frac{2}{100} \right )^{1/5} \Delta \tau_c = \left ( \frac{2}{100} \right )^{1/5} 60.9 = 27.8\,\textrm{MPa}ΔτL​=(1002​)1/5Δτc​=(1002​)1/560.9=27.8MPa

 Δσ\Delta \sigmaΔσ se determina multiplicando  Δσmax\Delta \sigma_{max}Δσmax​ por el factor parcial para rangos de tensiones de amplitud constante equivalente γFf=1.0\gamma_{Ff} = 1.0γFf​=1.0. En este ejemplo, no es necesario ningún otro factor kx.

El número de ciclos hasta el fallo, NRN_RNR​, se calcula para cada caso de carga y para las tensiones normales y tangenciales según las fórmulas mencionadas anteriormente, p. ej. para la tensión normal en LE2:

NR=Δσcm⋅2⋅106Δσm=78.33⋅2⋅106603=4 438 234 ciclosN_R = \frac{\Delta \sigma_c^m \cdot 2\cdot 10^6}{\Delta \sigma^m} = \frac{78.3^3 \cdot 2\cdot 10^6}{60^3} = 4 \,438\, 234 \, \textrm{ciclos}NR​=ΔσmΔσcm​⋅2⋅106​=60378.33⋅2⋅106​=4438234ciclos

Efecto de cargaNúmero de ciclosTensión normal máximaTensión tangencial correspondiente
Número de ciclos hasta el fallo
Número de ciclos hasta el fallo

nEΔσmax [MPa]Δτ [MPa]Δσ [MPa]NRΔτ [MPa]NR
LE21 500 0006060604 438 235602 149 190
LE33 000 00050405010 200 2304016 320 409
LE410 000 000201020infinito10infinito

Aplicando la regla de Palmgren-Miner, se calcula el daño acumulado para todos los efectos de carga.

Para tensiones normales:

Ddσ=ΣinnEiNRi=1 500 0004 438 235+3 000 00010 200 230=0.632≤1.0D_{d \sigma} = \Sigma_i^n \frac{n_{Ei}}{N_{Ri}} = \frac{1\, 500\, 000}{4\, 438\, 235} + \frac{3\,000\,000}{10\,200\,230} = 0.632 \le 1.0Ddσ​=Σin​NRi​nEi​​=44382351500000​+102002303000000​=0.632≤1.0

Para tensiones tangenciales:

Ddτ=ΣinnEiNRi=1 500 0002 149 190+3 000 00016 320 409=0.882≤1.0D_{d \tau} = \Sigma_i^n \frac{n_{Ei}}{N_{Ri}} = \frac{1\, 500\, 000}{2\, 149\, 190} + \frac{3\,000\,000}{16\,320\,409} = 0.882 \le 1.0Ddτ​=Σin​NRi​nEi​​=21491901500000​+163204093000000​=0.882≤1.0

Finalmente, se comprueba la interacción entre tensiones normales y tangenciales:

Ddσ3+Ddτ5 ≤1.0D_{d \sigma} ^3 + D_{d \tau} ^5 \le 1.0Ddσ3​+Ddτ5​ ≤1.0

0.6323+0.8825 =0.786≤1.00.632 ^3 + 0.882 ^5  = 0.786 \le 1.00.6323+0.8825 =0.786≤1.0

La resistencia a fatiga del detalle investigado es suficiente.

Verificaciones

Antes de publicar la herramienta de análisis de fatiga, se realizaron varias verificaciones experimentales:

Vida a fatiga por el método de tensiones nominales

Análisis de fatiga – Soldaduras a tope de sección en I

Fatiga del acero debida a cargas cíclicas
  • Acero
  • Connection
  • Load effects
  • CBFEM
  • Stress/strain
  • +5
  • Acero
  • Connection
  • Load effects
  • CBFEM
  • Stress/strain

Entrada de blog

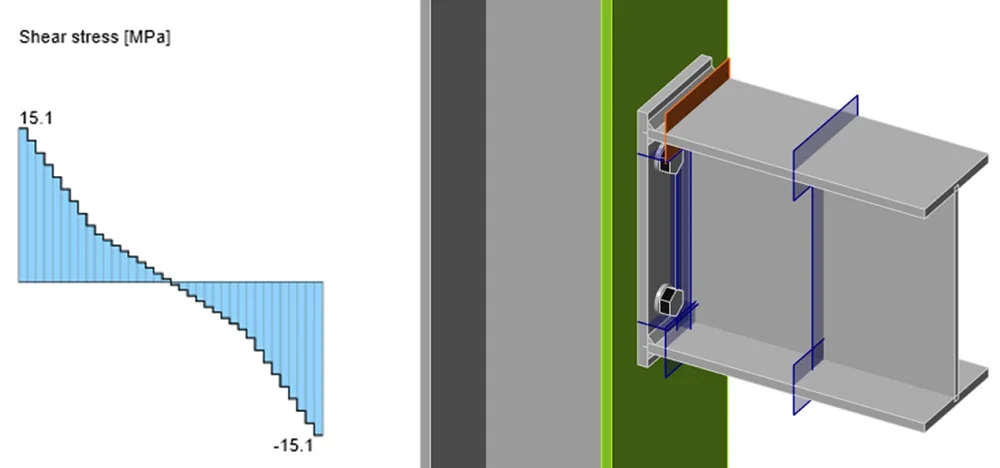

Fatiga del acero debida a cargas cíclicas

Leer más

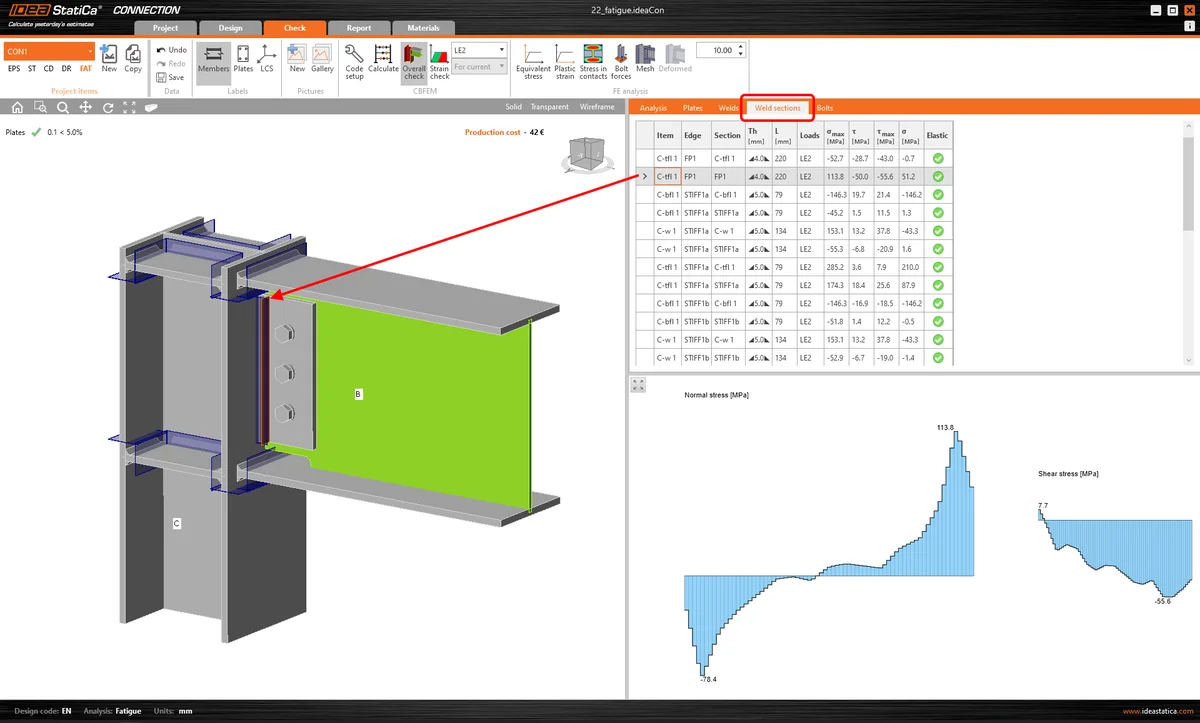

Análisis de fatiga - cómo se muestran los resultados
  • Acero
  • Connection
  • EN (Eurocode)
  • Fatigue
  • AISC (USA)
  • +5
  • Acero
  • Connection
  • EN (Eurocode)
  • Fatigue
  • AISC (USA)

Knowledge base

Análisis de fatiga - cómo se muestran los resultados

Leer más
Análisis de fatiga: tensión nominal
  • Acero
  • Connection
  • AISC (USA)
  • Stress/strain
  • Fatigue
  • EN (Eurocode)
  • +6
  • Acero
  • Connection
  • AISC (USA)
  • Stress/strain
  • Fatigue
  • EN (Eurocode)

Knowledge base

Análisis de fatiga: tensión nominal

Leer más

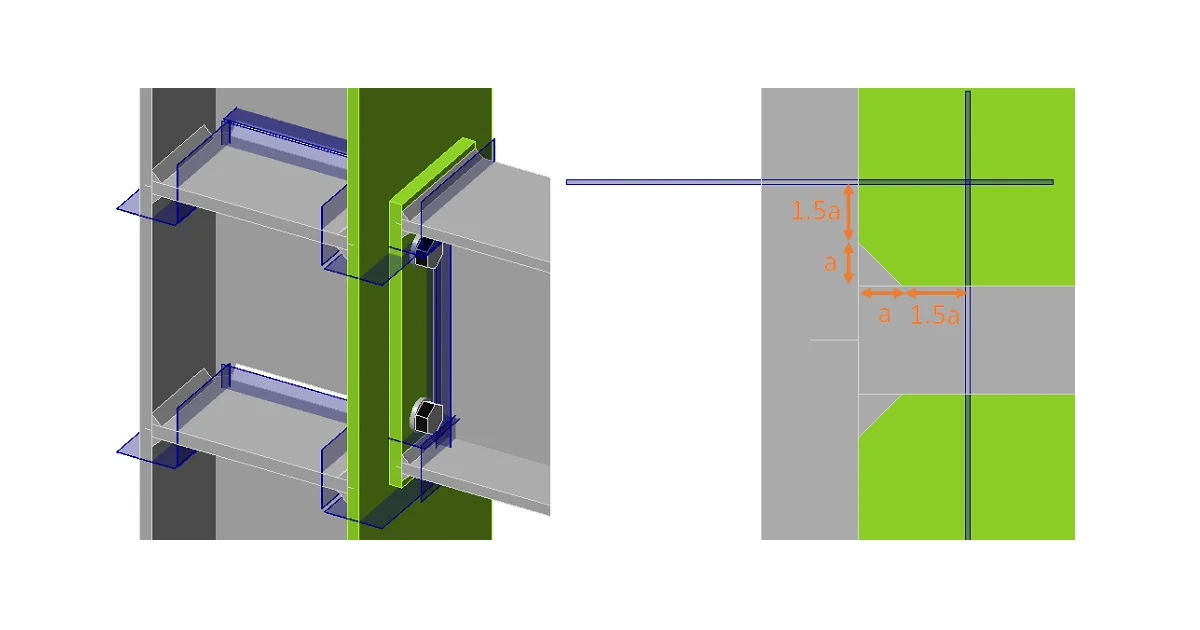

Tipo de análisis de fatiga en el diseño estructural
