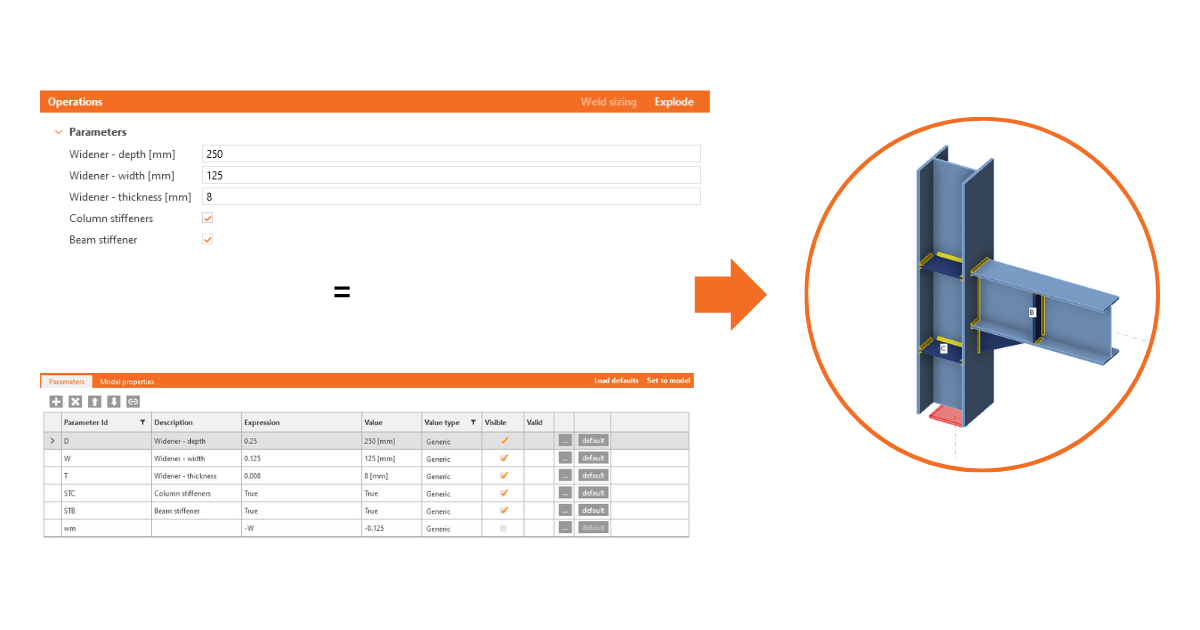

Las plantillas paramétricas están diseñadas para ayudar a simplificar los flujos de trabajo, facilitando la creación y el uso de plantillas. Se pueden establecer valores predeterminados para los parámetros visibles en la interfaz de usuario simple, guiando a los usuarios con opciones flexibles. Las funciones ampliadas simplifican la gestión de los efectos de carga y la entrada de unidades.

Plantillas paramétricas para cualquier usuario

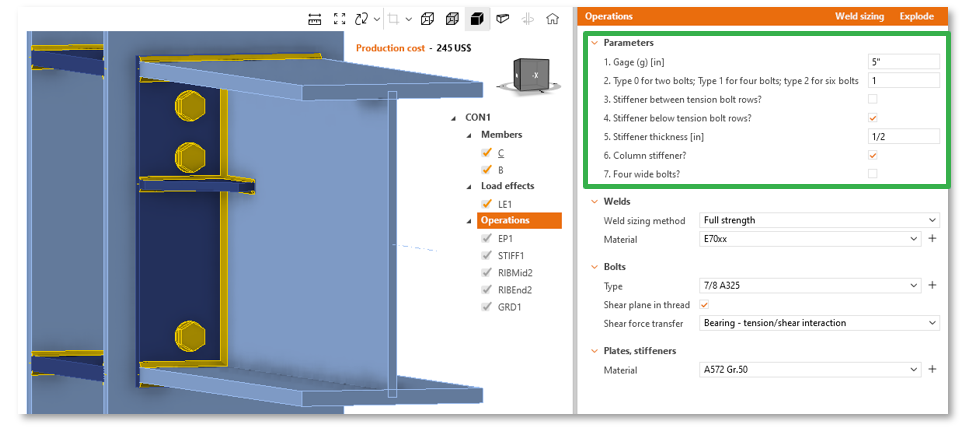

Abogamos por la creación y el uso de plantillas paramétricas para todos, ya sean usuarios muy experimentados o aquellos que están comenzando. Dividamos los usuarios de IDEA StatiCa Connection en roles y expliquemos las diferencias entre ellos y qué opciones tienen.

Creador: El creador es alguien que conoce los principios y reglas clave del modelado en IDEA StatiCa Connection y es capaz de modelar correctamente una unión. El creador quiere parametrizar una unión estándar y crear una plantilla para otros.
Usuario básico: Un usuario básico podría ser un ingeniero junior o alguien que no usa IDEA StatiCa con mucha frecuencia, o alguien que simplemente aún no ha desarrollado habilidades suficientes. Principalmente quieren usar las plantillas paramétricas y entender lo que está sucediendo en lugar de crearlas ellos mismos.

Ambos usuarios notarán en la interfaz de usuario y en la experiencia de usuario que ofrecen una funcionalidad intuitiva y una lógica simplificada.

Características clave de la interfaz de usuario

Componentes estándar de la interfaz de usuario para parámetros
Acceso al material del proyecto y a la sección transversal a través de la pestaña de diseño de la interfaz de usuario
Selección desplegable
Conversión entre tipos de propiedades entre diferentes aplicaciones como Tekla o Revit (las que utilizan tipos de propiedades específicos)

Componentes estándar de la interfaz de usuario para parámetros

Los valores de unidades específicas se incluyen como tipos de valor, y las unidades están vinculadas a estos tipos de valor según la configuración de unidades. El tipo de valor genérico permite almacenar cualquier tipo de dato representado en formato de cadena. Consulte la imagen a continuación para una comprensión más fácil:

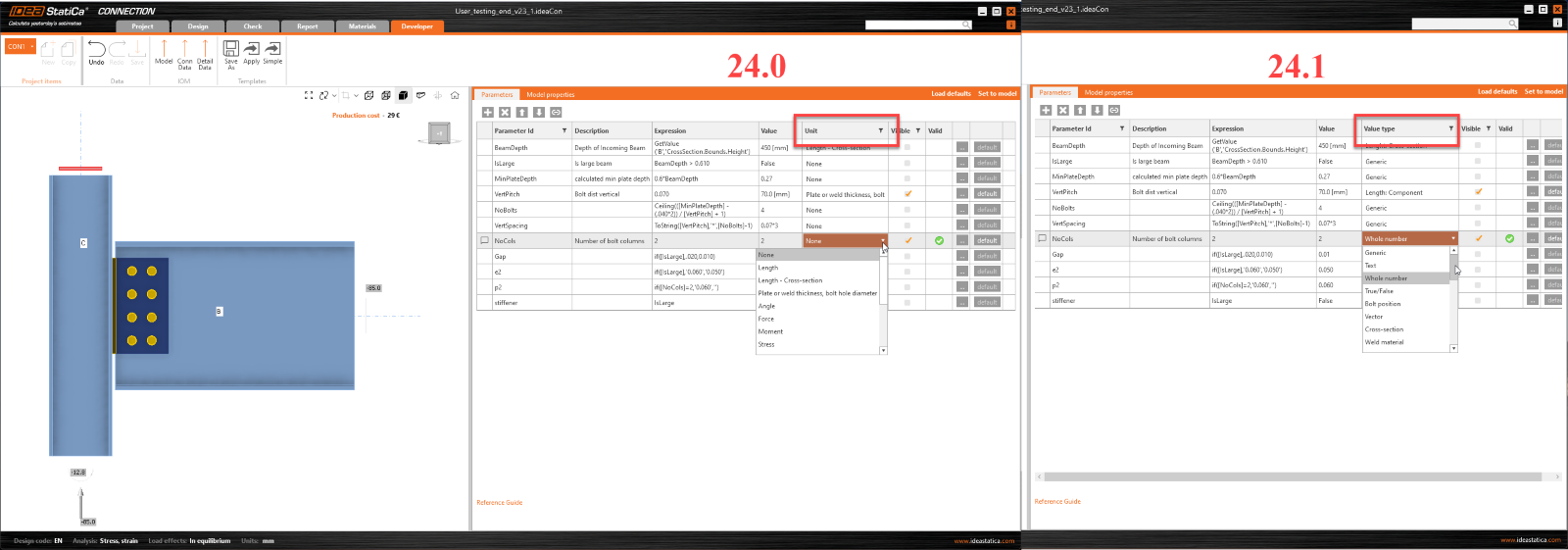

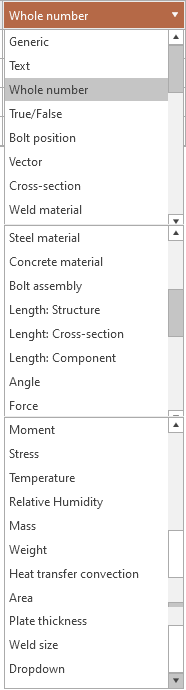

Al habilitar los tipos de valor, podemos seleccionar componentes de interfaz de usuario específicos para cada tipo de valor. Vea todos los tipos de valor a continuación:

Solo algunos tipos de valor se han añadido a la interfaz de usuario simple. Otros pueden añadirse según sea necesario.

Selección desplegable

La inclusión de un selector desplegable se refleja en el trabajo de ambos roles. El creador tiene una entrada más fácil en la pestaña de desarrollador, mientras que el usuario básico se beneficia de un trabajo más sencillo en la pestaña de diseño.

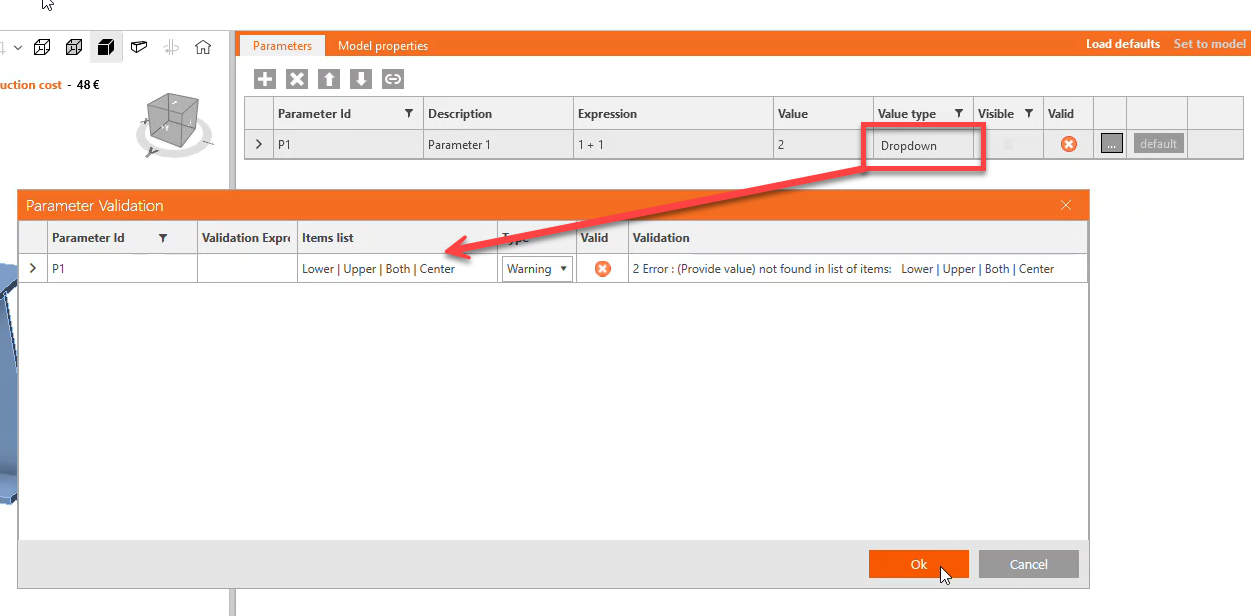

Tipo de valor desplegable (pestaña Desarrollador)

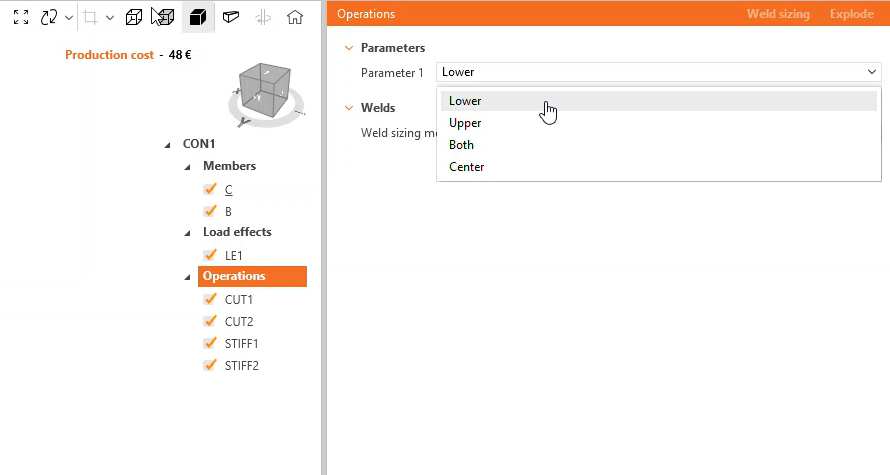

Tipo de valor desplegable (pestaña Diseño)

Acceso al material del proyecto y a la sección transversal

El acceso a las secciones transversales y los materiales funciona de manera muy similar, y esto se reflejará nuevamente durante los procesos de creación y uso.

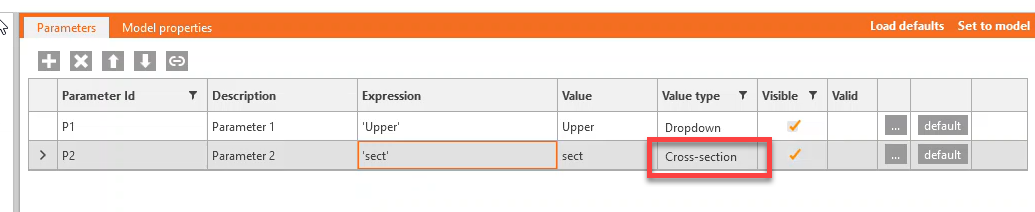

Tipo de valor de sección transversal (pestaña Desarrollador)

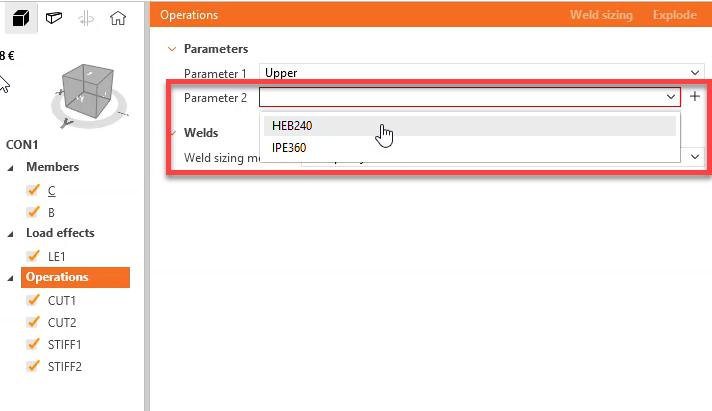

Tipo de valor de sección transversal (pestaña Diseño)

Valores predeterminados para parámetros

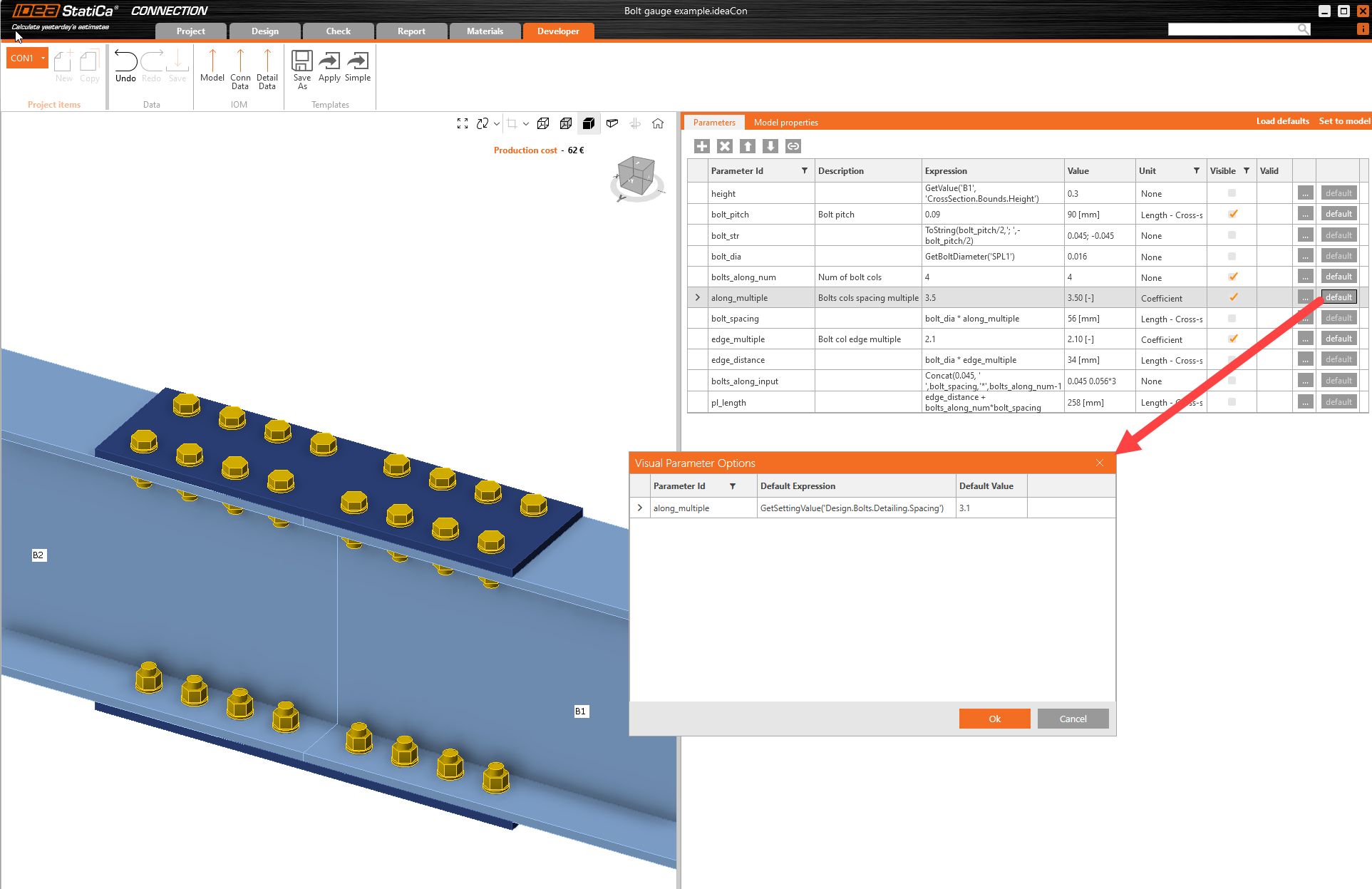

Los creadores de plantillas paramétricas pueden asignar expresiones de valor predeterminado a cualquier parámetro visible dentro de la interfaz de operaciones simple. Cuando se aplican, estos valores predeterminados se inicializan en la interfaz de usuario simple, guiando a los usuarios junior con valores preseleccionados que permanecen ajustables. Los valores predeterminados pueden establecerse desde la configuración de diseño o calcularse a partir de otras entradas de parámetros como las alturas de las vigas.

Recuperación de cargas, entrada de cadenas y unidades

La recuperación de cargas, la entrada de cadenas y las funciones de unidades están claramente definidas para proporcionar precisión y usabilidad.

Recuperación de cargas

Con la función GetLoadEffects, los usuarios pueden recuperar efectos de carga para ajustar el espesor de la placa y otros parámetros de la unión.

Busque GetLoadEffectEnvelope(Member, Action, Envelope, End) en la documentación.

Cadenas

La función de Cadenas puede usarse para crear cadenas que definan entradas de espaciado de tornillos, puntos y vectores.

Busque la función String en la documentación.

Unidades

Las entradas para Longitud, Área, Fuerza, Tensión, Momento, Temperatura, Ángulo y Tiempo pueden insertarse en varias unidades (distintas de las unidades SI básicas), por ejemplo, la longitud puede definirse en unidades 'm', 'dm', 'cm', 'mm', 'in' y 'ft'.

Busque las funciones de importación y conversión de unidades en la documentación.

Recuperación del diámetro del tornillo

Los diámetros de los tornillos para entradas de tornillos específicas en operaciones especificadas pueden definirse usando GetBoltDiameter.

Busque GetBoltDiameter('operation_name', index) en la documentación.

Enlace de propiedad del modelo

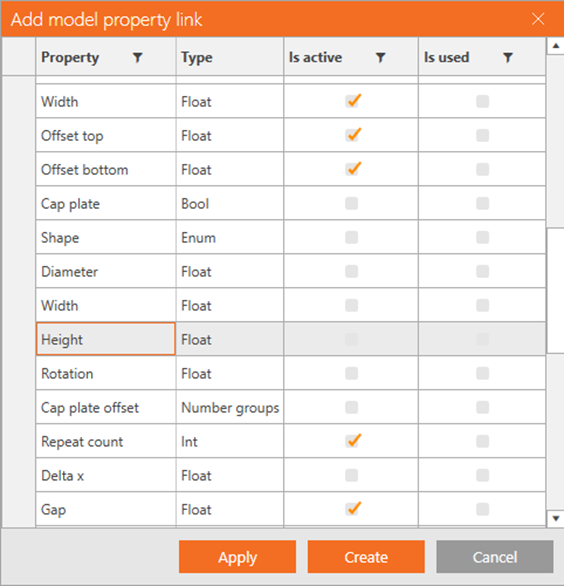

Los parámetros pueden vincularse a múltiples propiedades del modelo ampliando el diálogo "Añadir enlace de propiedad del modelo" con Aplicar y Aceptar. Donde Aplicar le permite vincular más propiedades a la vez sin necesidad de cerrar el diálogo.
