Error de generación de malla para una placa importada desde DXF

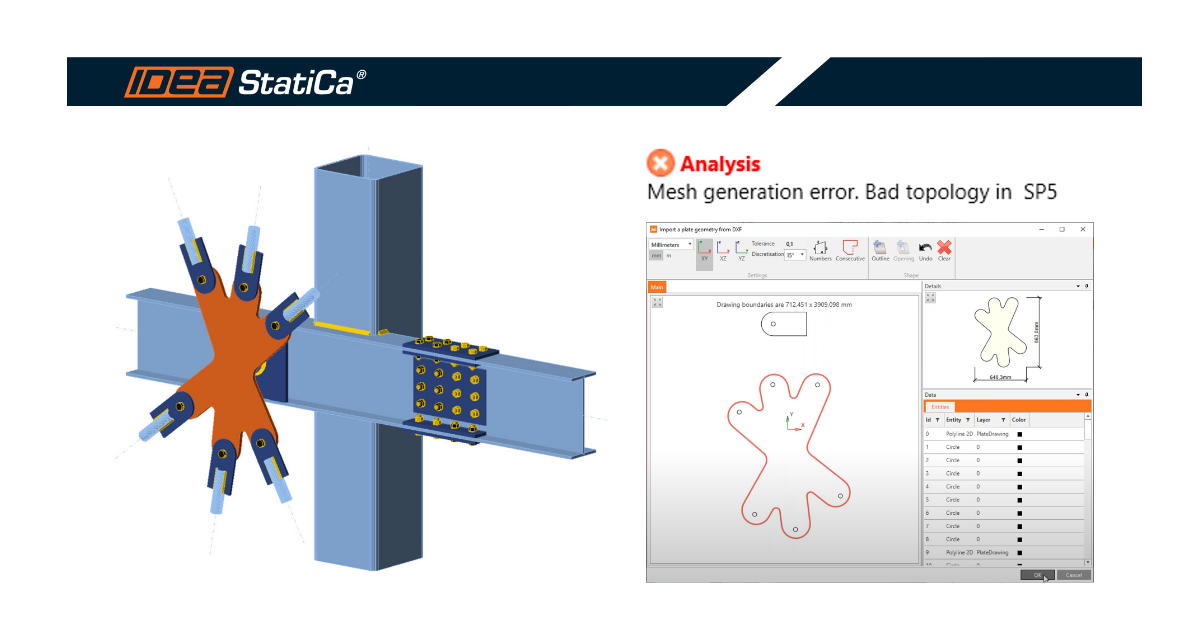

Al importar una placa conectada con tornillos desde un modelo de unión CAD mediante el archivo DXF, puede aparecer el error "Error de generación de malla. Bad topology in SP".

Esto se debe a que la placa importada puede tener el agujero para el tornillo ya realizado, lo que impide que la aplicación Connection añada un tornillo porque, al mismo tiempo, genera automáticamente otro agujero para el tornillo que se superpone.

La placa debe importarse sin el agujero para el tornillo para evitar este error.

Descubra en el vídeo cómo puede aparecer dicho error y cómo puede resolverse. Además, puede ver el modelado de la placa de unión de las diagonales en dos formas diferentes: usando una placa de rigidización (también desde DXF) y mediante la operación de placa de unión, que puede ofrecer algunas ventajas en este caso.
