Uživatelé mohou měřit kritické mezery přímo v aplikaci Connection, včetně přesného měření mezer pro svary pro zajištění správných tolerancí, a také ověřit prostor potřebný pro utažení šroubů bez přepínání do externího 3D CAD softwaru.
Nástroj pro měření lze aktivovat v pravém horním rohu 3D scény. Po zapnutí můžete body pro měření vzdálenosti vybírat přímo ve scéně. Po dokončení můžete nástroj deaktivovat zrušením výběru tlačítka nebo stisknutím klávesy ESC.
Možnosti výběru
Nástroj podporuje měření mezi následujícími entitami:
- Rohy: Měření vzdáleností mezi rohovými body.
- Hrany: Určení rozměrů mezi hranami.
- Plochy: Výpočet vzdáleností mezi plochami plechů.
Omezení
Aktuální verze nepodporuje současné měření více vzdáleností najednou. Tato funkce by měla být implementována v nadcházejících aktualizacích.
Informace o vzdálenosti:
Existují dvě různá místa, kde můžete odečíst vzdálenost mezi vybranými rohy/hranami/plechy:
- Nejkratší vzdálenost: Zobrazuje minimální vzdálenost mezi vybranými prvky přímo ve scéně.

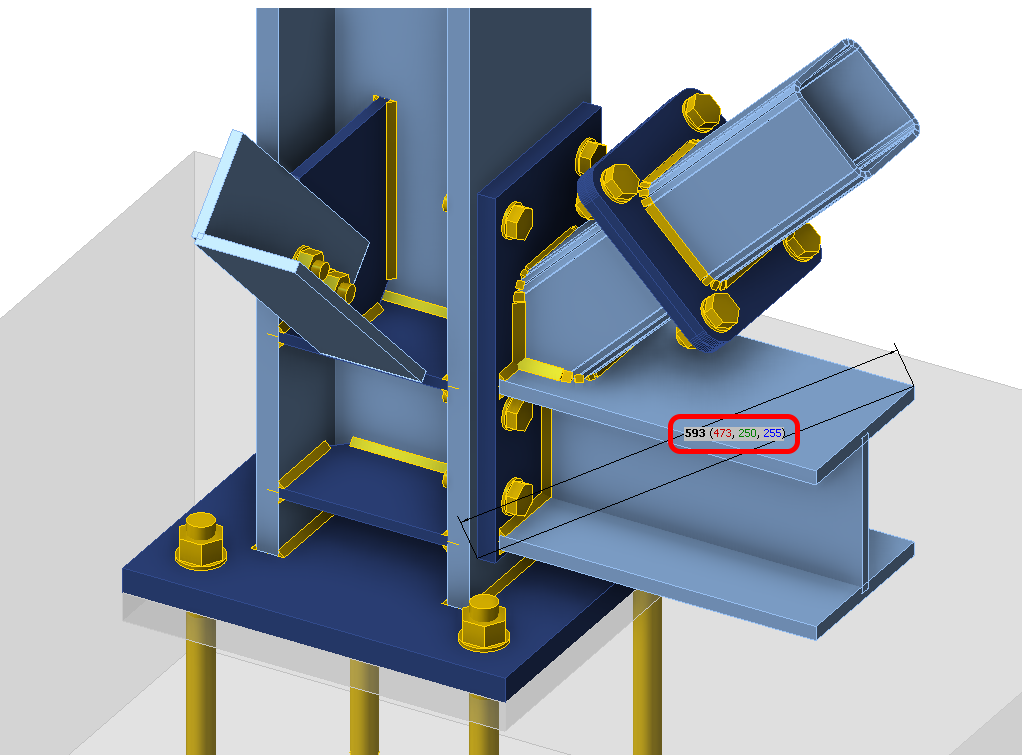

- Vzdálenosti v osách XYZ: Poskytuje podrobné informace o vzdálenostech ve směru os X, Y a Z podle globálního souřadnicového systému. Tyto informace jsou k dispozici v příslušných barvách vedle celkového rozměru.
Vydáno ve verzi IDEA StatiCa 24.1, aktualizováno ve verzi 26.1.
Měření šroubů, kolíků a kotev:

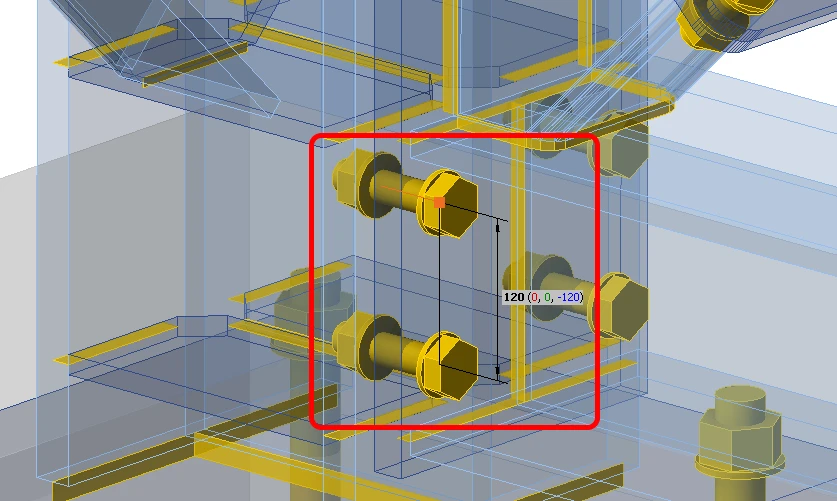

Přichytávací body pro měření vzdáleností a roztečí spojovacích prvků:
- Šrouby a kolíky — hlava, konec a střed. Body hlavy a konce leží na plechu, takže měření od šroubu k hraně plechu začíná v místě, kde osa šroubu skutečně protíná povrch oceli.
- Kotvy — hlava, horní povrch betonu a koncový bod. Kotva nemá střed; důležité jsou body, kde vstupuje do betonu a kde končí. Pro měření koncového bodu kotvy zapněte v aplikaci Connection drátový model – plochy betonu mají ve výchozím nastavení vyšší prioritu, a koncový bod proto nelze vybrat.
Poznámka: Vydáno ve verzi IDEA StatiCa 26.1.
