Komplexní ocelová konstrukce obytné budovy v Nové Anglii

Projekt navržený v hornaté oblasti New Hampshire posunul inženýrství přípojů za hranice standardních tabulkových procesorů, přičemž stále pracoval v rámci těsných prostorových omezení typických pro rezidenční výstavbu.

Po letech zkušeností dominovaných ručními výpočty a individuálními tabulkovými procesory se projekt stal zkušebním polem pro vizuálnější, nelineární přístup k ověřování přípojů – takový, který dokáže držet krok s architektonickými ambicemi, aniž by byl ohrožen způsob provádění nebo efektivita přezkumu.

„První věc, kterou si položíte, je: dělal jsem přesně tento přípoj už dříve? A na tomto projektu byla odpověď ne. Tehdy jsem věděl, že potřebuji jiný nástroj."

O projektu

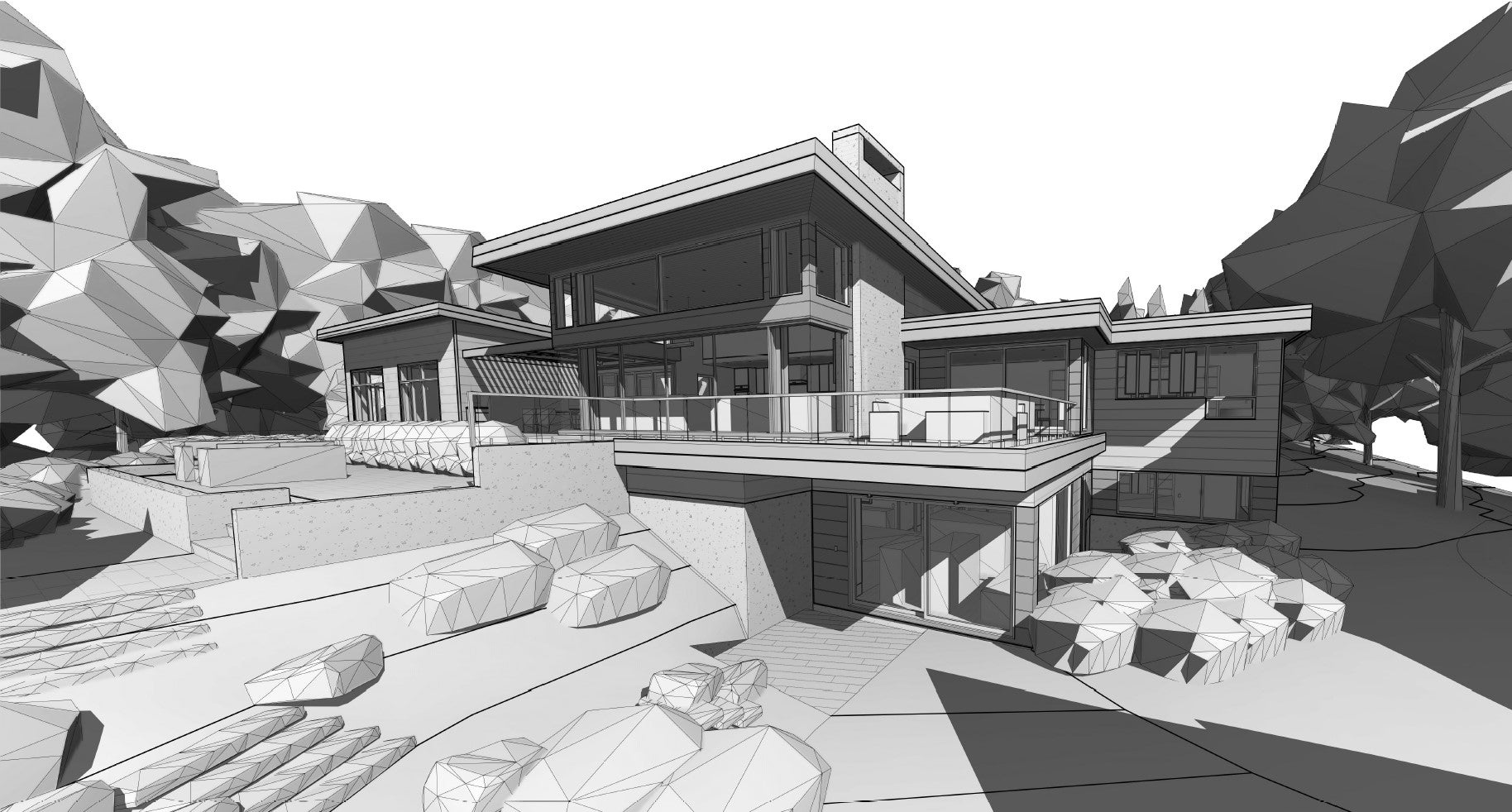

Rezidence byla navržena jako víceúrovňový ocelový dům zasazený do skalnatého svahu s konzolami vyčnívajícími v několika směrech. Konstrukční ocel byla zvolena pro dosažení velkých rozpětí a otevřených interiérových prostorů při minimalizaci výšky prvků. Architektonická vize však přinesla konstrukční důsledky: různé velikosti nosníků v různých výškových úrovních, posunuté osy rámování a sloupy vystavené kombinaci osové síly a ohybu.

Zatížení od prostředí výzvu ještě zintenzivnilo. Zatížení sněhem na zemi překročilo typické rezidenční hodnoty, přičemž zatížení od závějí se v lokalizovaných oblastech blížilo 138 psf. Tato zatížení se promítla do velkých momentů na rozhraní nosník–sloup, zejména tam, kde konzolové rámování navazovalo na sloupy HSS. Úspěch projektu závisel na přípojích, které dokázaly spolehlivě přenášet tyto síly a zároveň se vejít do úzkých skladeb stěn a stropních zón.

„Rezidenční projekty vám neposkytují luxus prostoru. Pracujete v rozmezí pěti a půl nebo sedmi a čtvrt palce a přípoj musí stále dělat vše, co ten komerční."

Inženýrské výzvy

Nejkritičtější výzva se soustředila na momentové přípoje nosníků s širokými přírubami ke sloupům HSS. Tradiční řešení – jako obepínající plechy nebo předimenzované sestavy – byla nepraktická kvůli prostorovým omezením a obavám ohledně způsobu provádění. Každá konfigurace přípoje se mírně lišila v závislosti na výškové úrovni, velikosti nosníku a požadavcích na zatížení, což eliminovalo efektivitu opakování jediného standardního detailu.

Návrh pomocí tabulkových procesorů se rychle stal úzkým hrdlem. Každá varianta vyžadovala pečlivou úpravu, ladění a opětovnou kontrolu vzorců s neustálým rizikem přehlédnutých proměnných. Ověřování kontinuity přes sloup HSS, zejména při dvouosém ohybu, přidávalo další složitost. Stejně důležité bylo, že výsledné výpočetní podklady bylo obtížné pro odpovědného inženýra efektivně přezkoumat, což zvyšovalo riziko schválení a dobu obrátky.

„Trávíte více času sekáním trávy – kontrolou proměnných, laděním tabulek – než skutečným inženýrstvím přípoje. A přesto nevidíte, jak napětí skutečně proudí."

Řešení a výsledky

K řešení těchto výzev přijala společnost SCADD Incorporated nástroj IDEA StatiCa pro nelineární modelování a ověřování přípojů. Pomocí metody konečných prvků založené na komponentách tým modeloval každý jedinečný přípoj přímo ve třech rozměrech, včetně výztužných plechů kontinuity, výztuh, svarů a skupin šroubů.

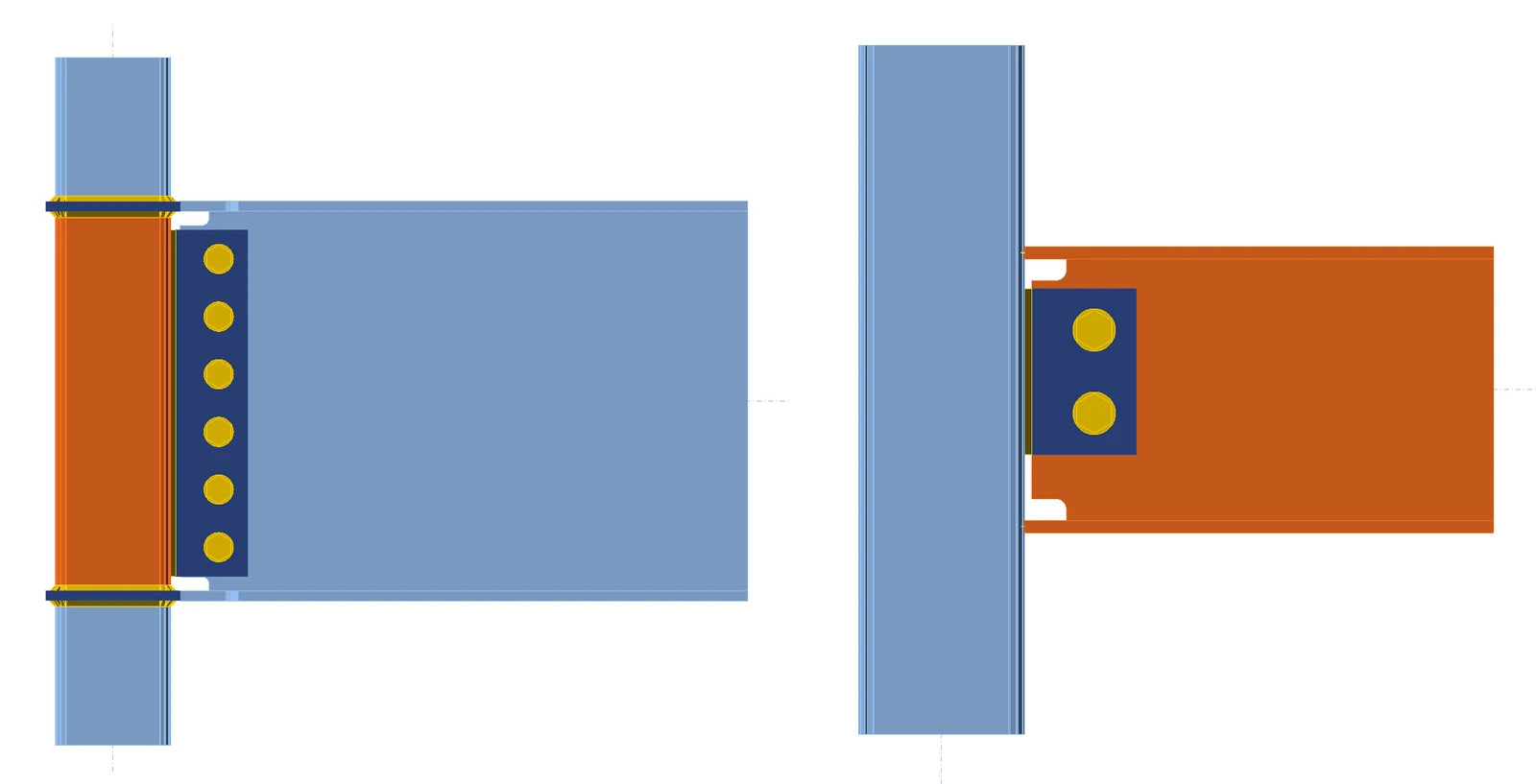

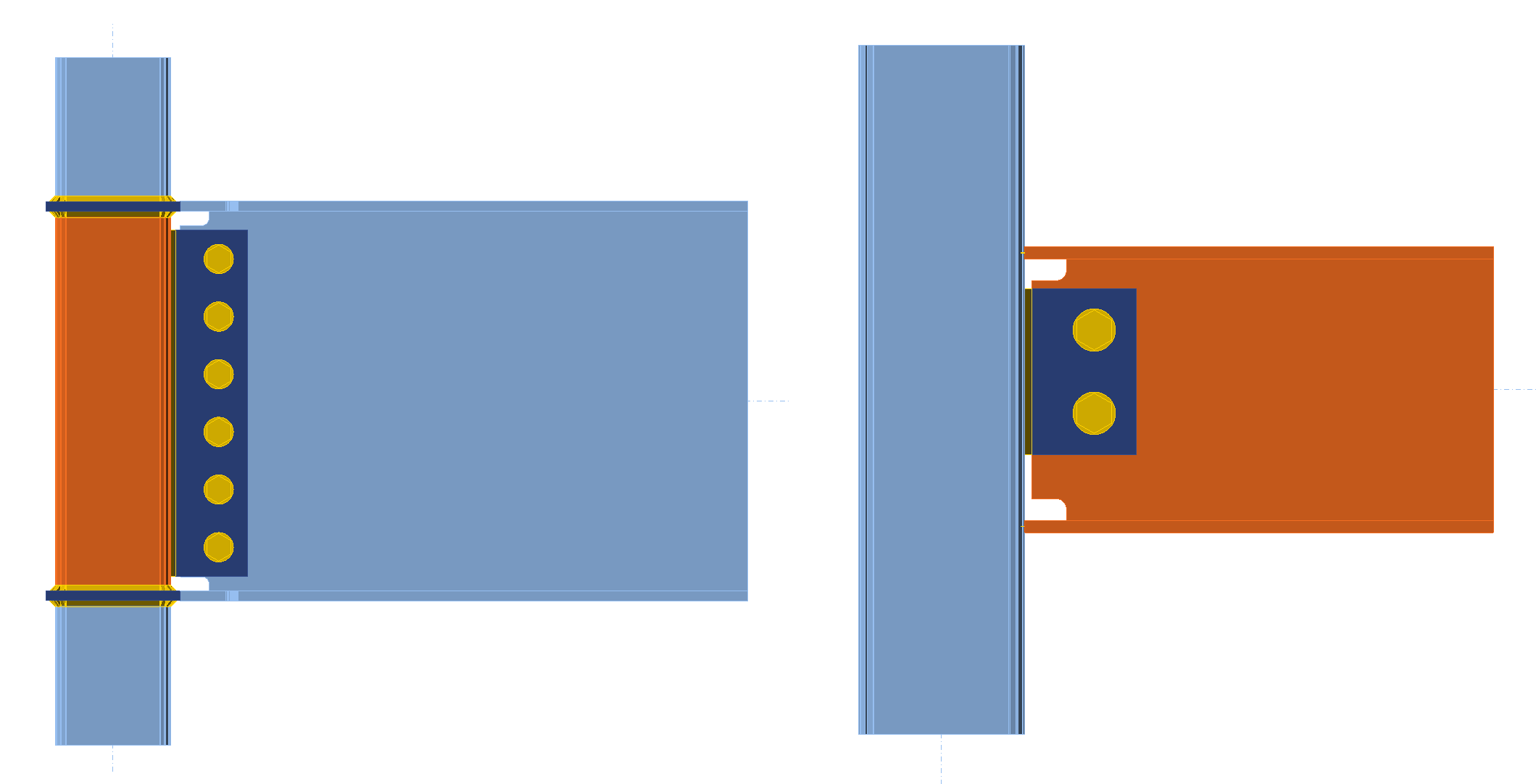

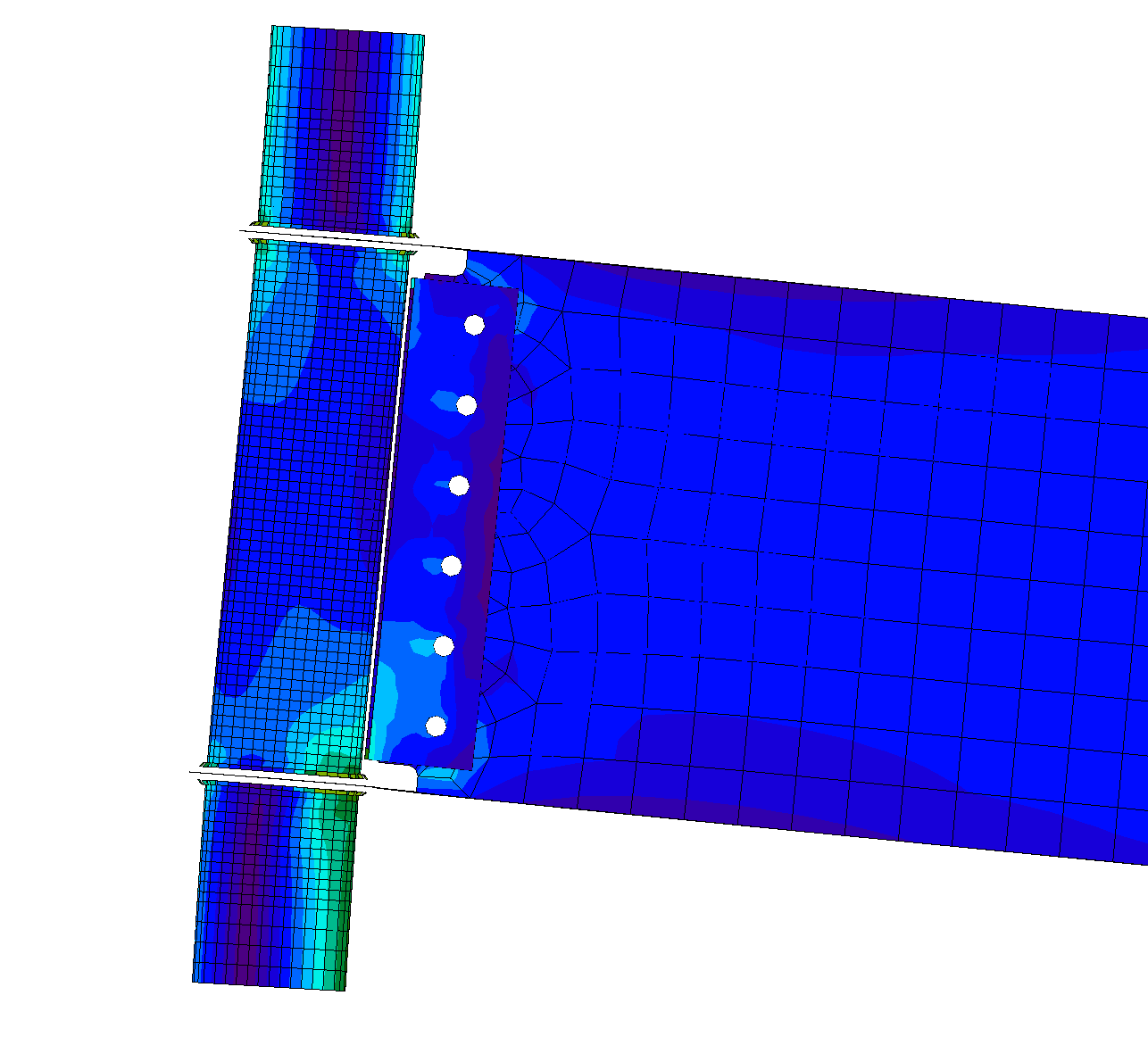

Byly vyvinuty dva reprezentativní typy přípojů. V místech s vysokým momentem byly přes sloup HSS zavedeny plechy kontinuity, aby bylo zajištěno vytvoření plastického kloubu v nosníku spíše než lokální selhání sloupu. V oblastech s nižšími požadavky byly ověřeny zjednodušené vyztužené přípoje bez plechů kontinuity, čímž se předešlo zbytečnému výrobnímu úsilí. Schopnost vizualizovat ekvivalentní napětí, deformace a cesty přenosu zatížení v reálném čase umožnila inženýrovi optimalizovat každý detail s jistotou.

Zásadní bylo, že zatížení byla vyhodnocena jak s rovnovážnými silami ve sloupu, tak bez nich, což umožnilo ověření skutečného chování kontinuity. Tento přístup potvrdil, že napětí bylo správně přeneseno přes výšku sloupu, nikoli uměle absorbováno ve styčníku. Ve srovnání s ručními metodami pracovní postup eliminoval hodiny úprav tabulkových procesorů a výrazně snížil tření při přezkumu. I jako nový uživatel inženýr hlásil úspory času měřené v desítkách hodin v rámci projektu, přičemž další zisky byly očekávány s budováním opakovaně použitelných knihoven přípojů.

„S obrázkem odpovědný inženýr okamžitě pochopí, co se děje. To samo o sobě ušetří obrovské množství času při přezkumu a vzájemné komunikaci."

Shrnutí

Rezidenční objekt v Nové Anglii ukazuje, jak pokročilé nelineární modelování přípojů může přinést inženýrskou přesnost komerční úrovně do vysokoúrovňové rezidenční výstavby. Nahrazením nepřehledných tabulkových procesorů vizuální, ověřitelnou analýzou projekt dosáhl efektivních, normě vyhovujících ocelových přípojů při extrémním zatížení – při zachování architektonické svobody a urychlení schvalování. Pro složité, jedinečné výzvy v oblasti přípojů tento pracovní postup zásadně změnil přístup k budoucím projektům.
