Verificarea conform codului a plăcii folosind element de tip placă în RCS (EN)

1 Proiect în aplicația FEA

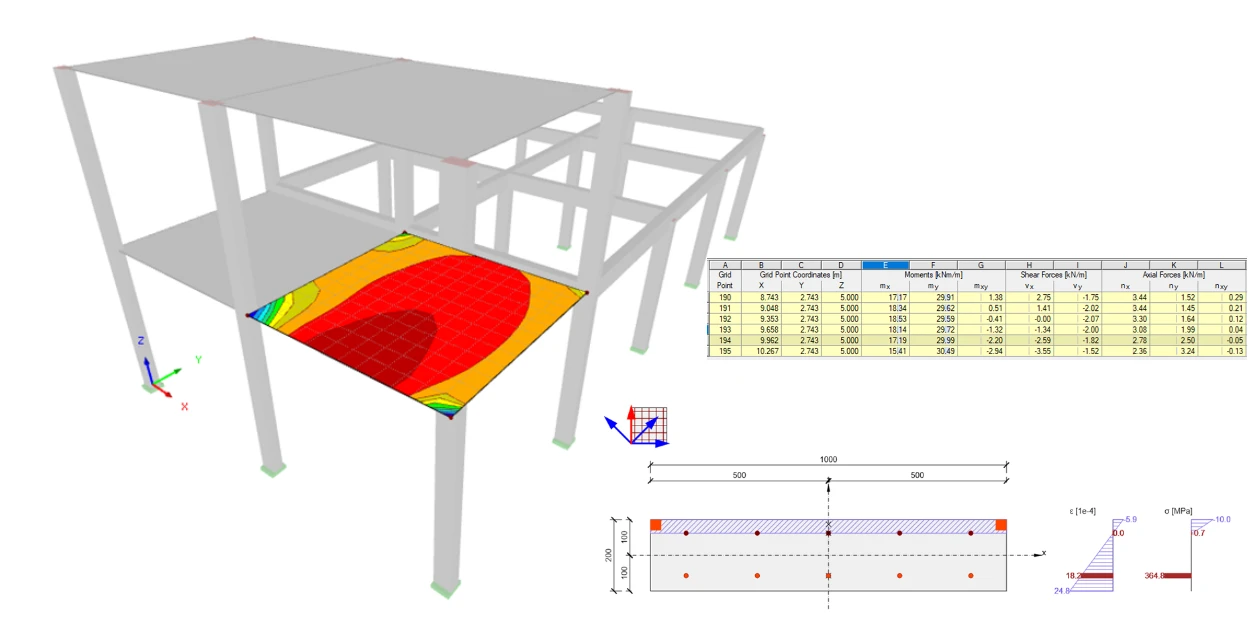

Modelul MEF constă din elemente 1D și 2D(placă).

Pentru simplificare. Puteți găsi o combinație pentru SLU și două pentru SLS.

Verificarea conform codului va fi efectuată în Punctul de grilă 192. Forțele interioare din combinația SLU CO1 sunt incluse în rezultatele postprocesării.

Combinație caracteristică - CO2.

Combinație cvasipermanentă CO3.

2 Proiect nou

Rulați aplicația IDEA StatiCa și navigați la secțiunea-->Beton-->RCS.

Creați un proiect nou-->Selectați Eurocode--> Tip secțiune 2D-->Tip element placă. Această setare asigură compatibilitatea cu modelul dvs. FEA în care este utilizat elementul de tip placă 2D.

3 Secțiune transversală

Definiți Grosimea de 200 mm și Clasa betonului C30/37.

4 Element de proiectare

Clasa de expunere este setată ca XC3 și XD1. Această setare determină limitele lățimii fisurilor și ale acoperirii cu beton conform codului.

5 Forțe interioare

Copiere+Lipire sau Introducere manuală pot fi utilizate pentru completarea tabelului. Unghiul față de axa x servește pentru recalcularea forțelor interioare de proiectare din cele de bază, care sunt introduse în tabel.

6 Armătură

Șablonul predefinit de armătură ajută la predimensionarea rapidă. Straturile inferioare și superioare ale barelor de armătură se definesc conform figurii de mai jos.

 Prezentare generală a dispunerii armăturii proiectate, a diametrelor și a distanțelor.

7 Rezultate

Puteți afișa rezultatele pentru SLU și SLS în detaliu. Săgeata roșie activă indică direcția de vizualizare. Redistribuirea tensiunilor și deformațiilor pe înălțime ilustrează comportamentul elementului analizat.

Lățimea fisurilor - rezultate afișate pentru SLS.

8 Raport

În final, accesați Previzualizare/Tipărire Raport. IDEA StatiCa oferă un raport complet personalizabil pentru tipărire sau salvare într-un format editabil.
