Legătură BIM ETABS pentru analiza flambajului elementelor metalice (AISC)

Acest articol este disponibil și în:
Tradus de AI din engleză

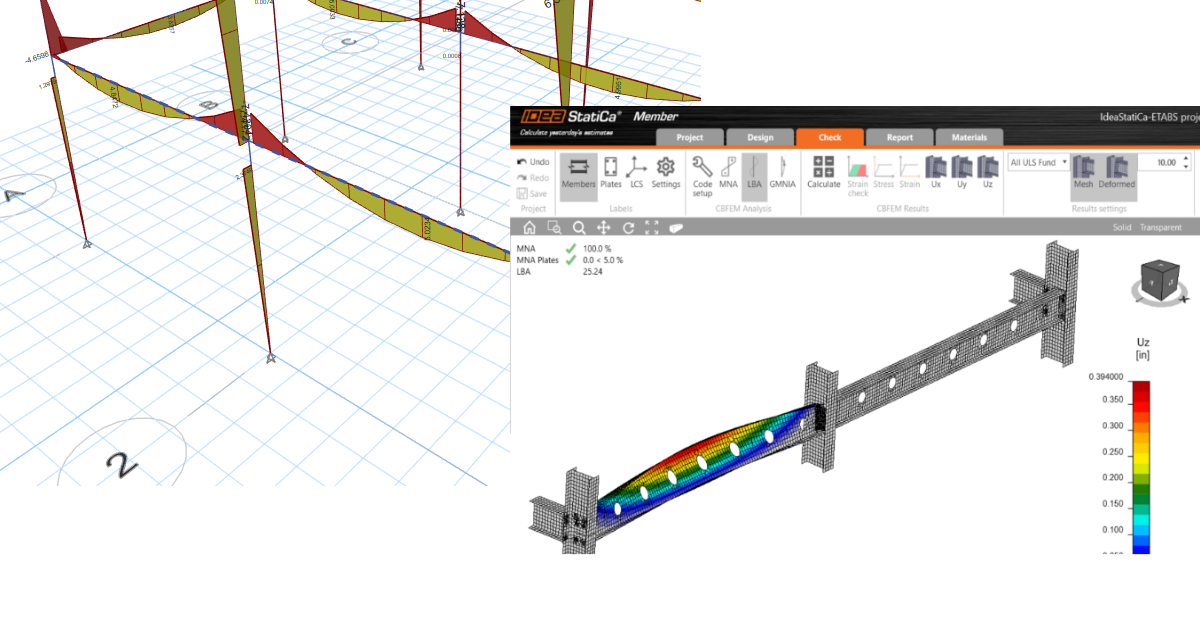

Acest tutorial vă ghidează pentru a activa legătura BIM dintre ETABS și IDEA StatiCa Member și arată cum să importați un element de tip grindă din ETABS. Apoi grinda cu îmbinările sale este proiectată și analizată folosind metoda CBFEM.

1 Cum se activează legătura

După instalarea ambelor programe, porniți ETABS și faceți clic pe Tools > Add/Show Plugins pentru a deschide dialogul Plugin Manager. Această opțiune vă permite să instalați și să adăugați suplimente (programe) în locurile corespunzătoare din meniul ETABS.

Navigați la

C:\Program Files\IDEA StatiCa\StatiCa 25.0\net48\IdeaETABSv1PluginWrapper.dll

(pentru versiunile mai vechi de IDEA StatiCa: C:\Program Files\IDEA StatiCa\StatiCa 23.0\IdeaETABSv1PluginWrapper.dll

sau C:\Program Files\IDEA StatiCa\StatiCa 22.1\ETABSv18PlugIn_IDEAStatiCa.dll).

Puteți edita numele suplimentului afișat în meniul derulant ca IDEA StatiCa Checkbot, apoi faceți clic pe Add.

inline image in article

Observație

În cazul în care fereastra cu IDEA StatiCa Checkbot nu apare, vă rugăm să mergeți la  C:\Program Files\Computers and Structures\ETABS 22 și să rulați ca Administrator fișierul RegisterETABS.exe.

inline image in article

2 Cum se utilizează legătura

Deschideți proiectul atașat în ETABS și rulați analiza.

Mergeți la elementul de meniu Tools și rulați comanda de export pe care tocmai ați definit-o.

inline image in article

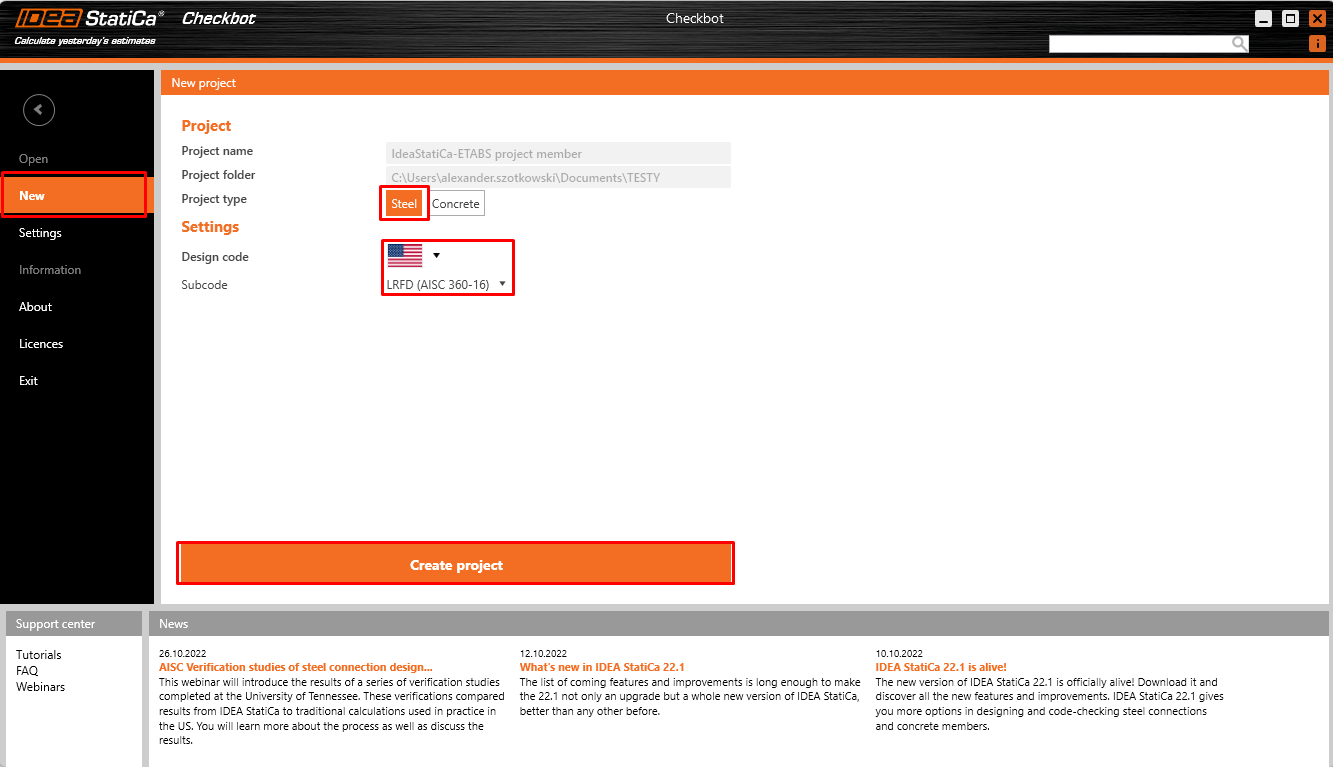

Se deschide Checkbot și, mai întâi, trebuie să alegeți codul de proiectare.

inline image in article

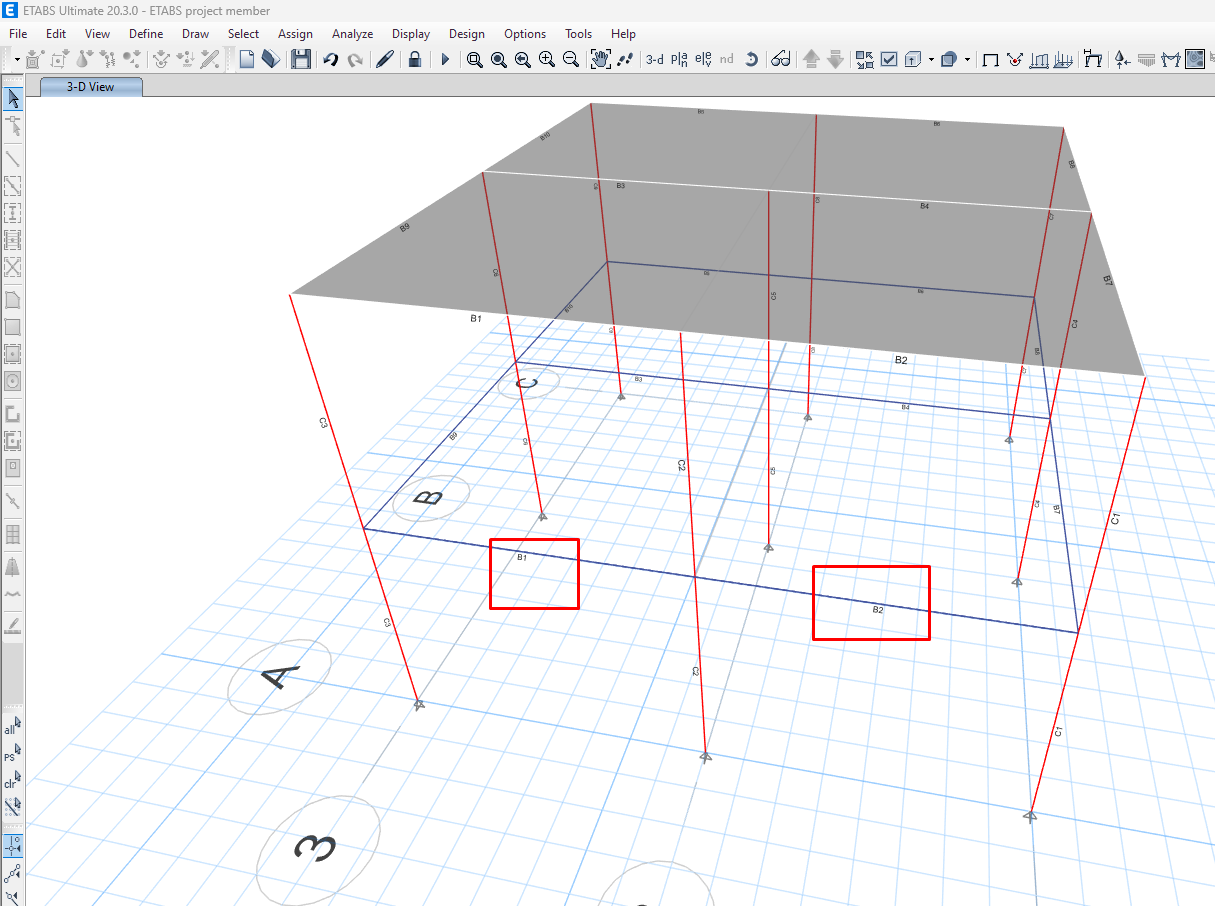

Apoi puteți selecta cele două grinzi (folosind tasta Ctrl) prezentate în imaginea de mai jos din proiectul ETABS pentru export. Îmbinările conectate la grinzi vor fi exportate automat.

inline image in article

Dacă grinzile sunt selectate, puteți face clic pe butonul Member din Checkbot. Astfel, toate grinzile selectate și îmbinările lor din ETABS vor fi importate în Checkbot.

inline image in article

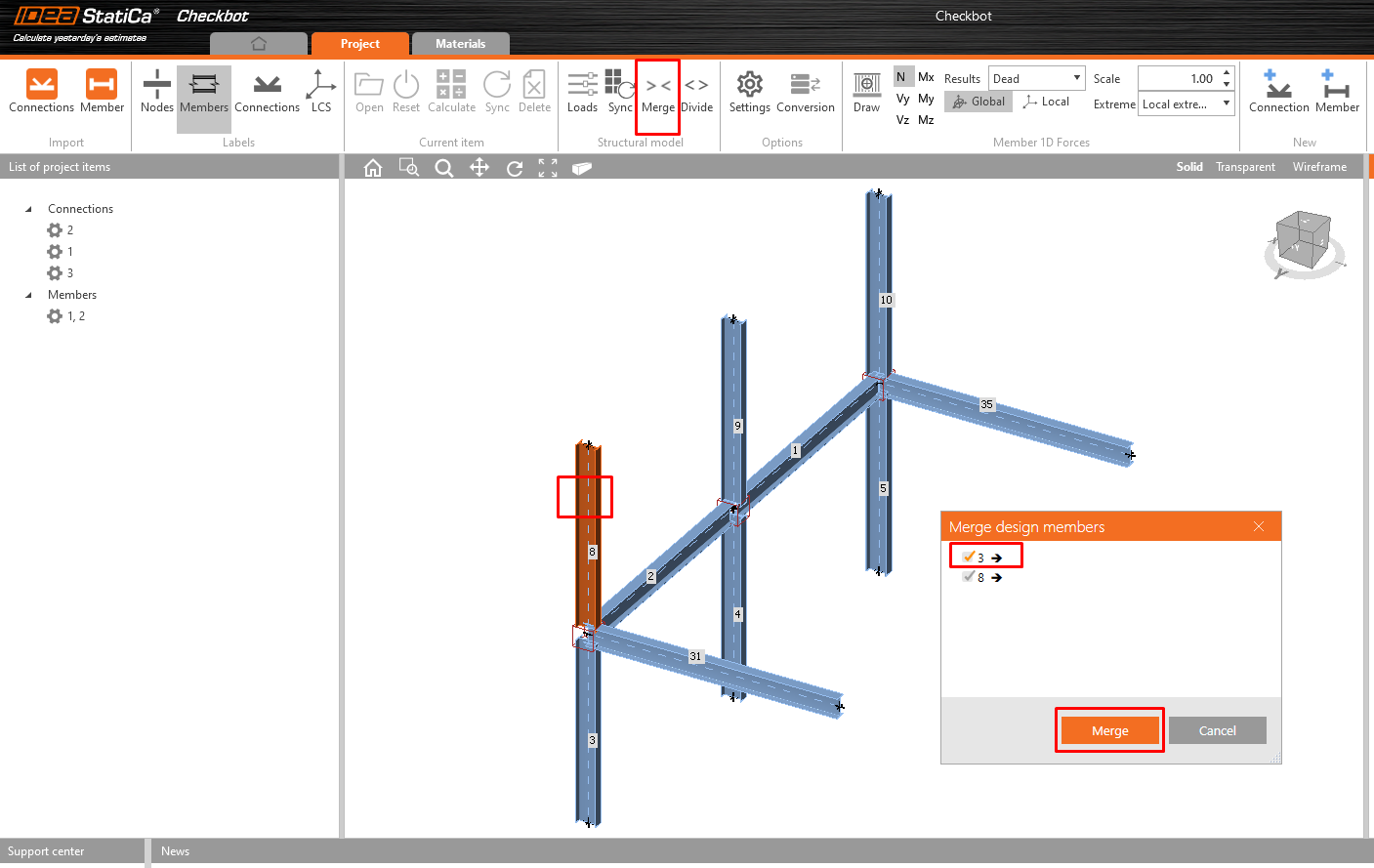

Deoarece stâlpii din acest exemplu sunt continui, trebuie să îmbinăm părțile inferioare și superioare. Selectați partea superioară a unuia dintre stâlpi și faceți clic pe butonul Merge. Repetați operațiunea pentru toți cei 3 stâlpi.

inline image in article

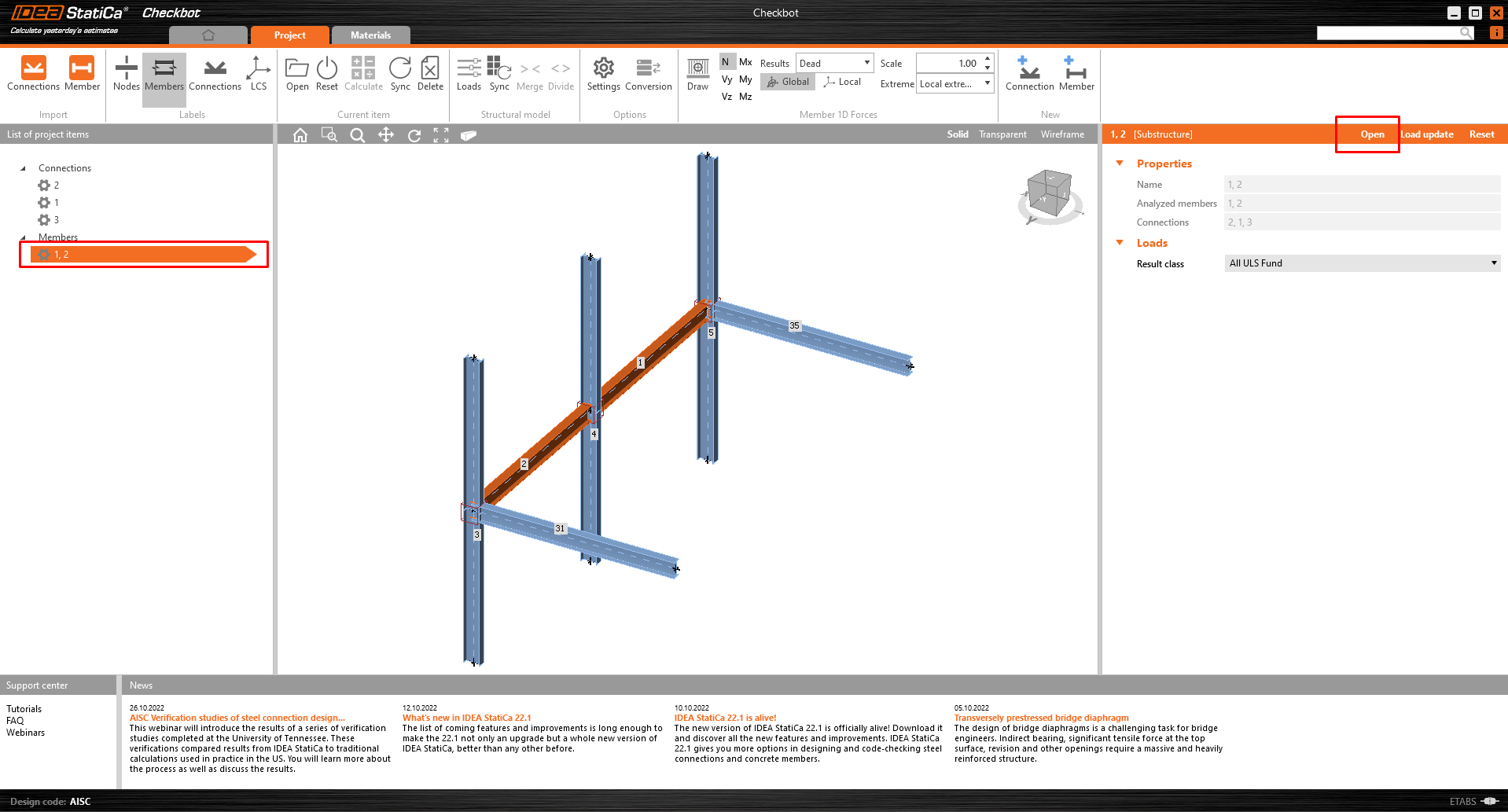

Elementul este acum pregătit pentru a fi deschis în IDEA StatiCa Member pentru analiza CBFEM

inline image in article

3 Proiectare

Transferul automat de date este inițiat și IDEA StatiCa Member cu un proiect generat este lansat. Toate elementele și încărcările au fost adăugate automat.

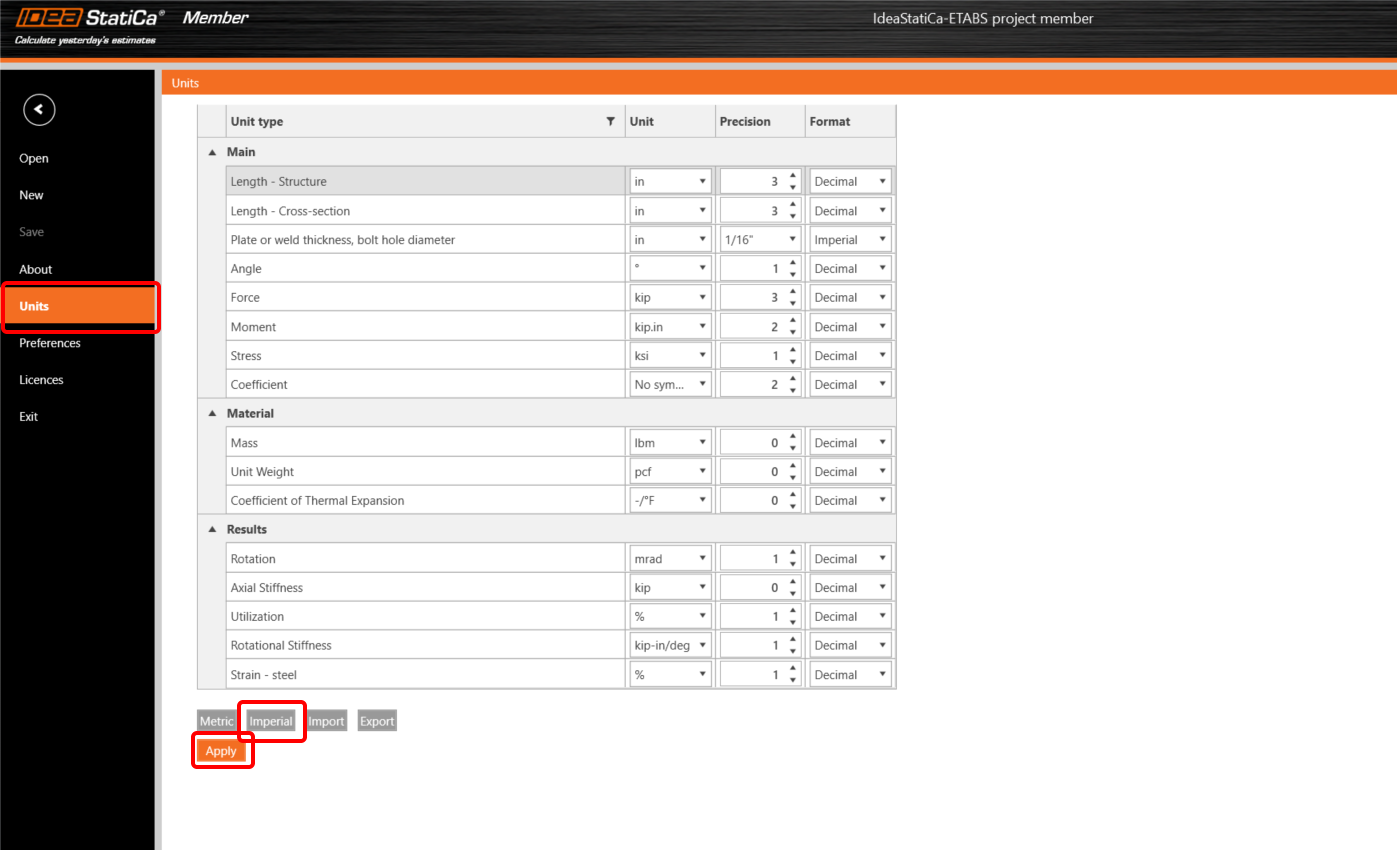

Acest tutorial utilizează unități imperiale. Dacă utilizați unități metrice, le puteți schimba în imperiale făcând clic în bara de sus pe Project și apoi pe Units în meniul din stânga sau consultați acest articol

inline image in article

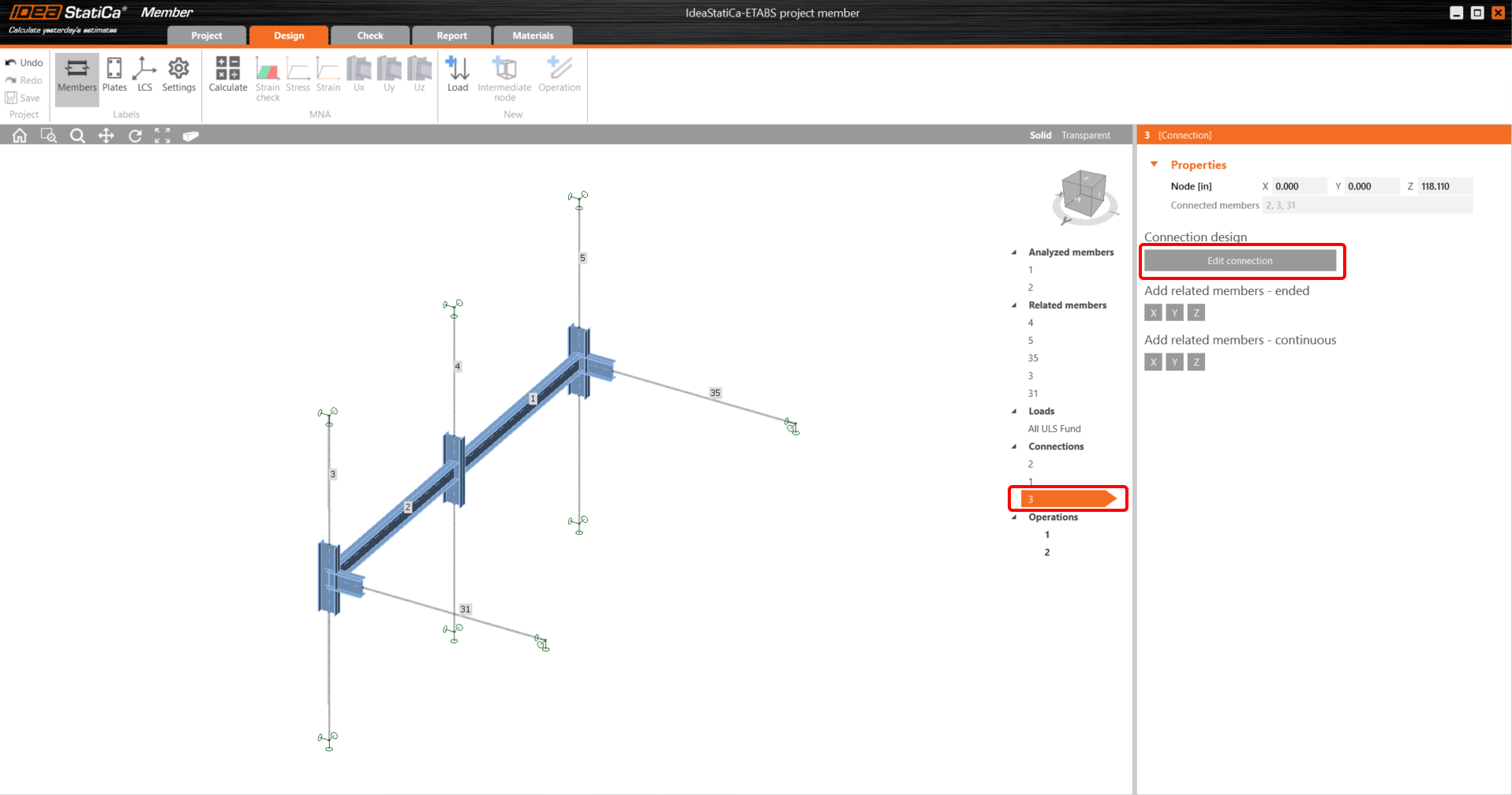

Pentru a obține analiza elementului, trebuie mai întâi să proiectăm toate îmbinările de-a lungul elementului. Puteți începe cu Nodul 3 făcând clic pe Edit connection.

inline image in article

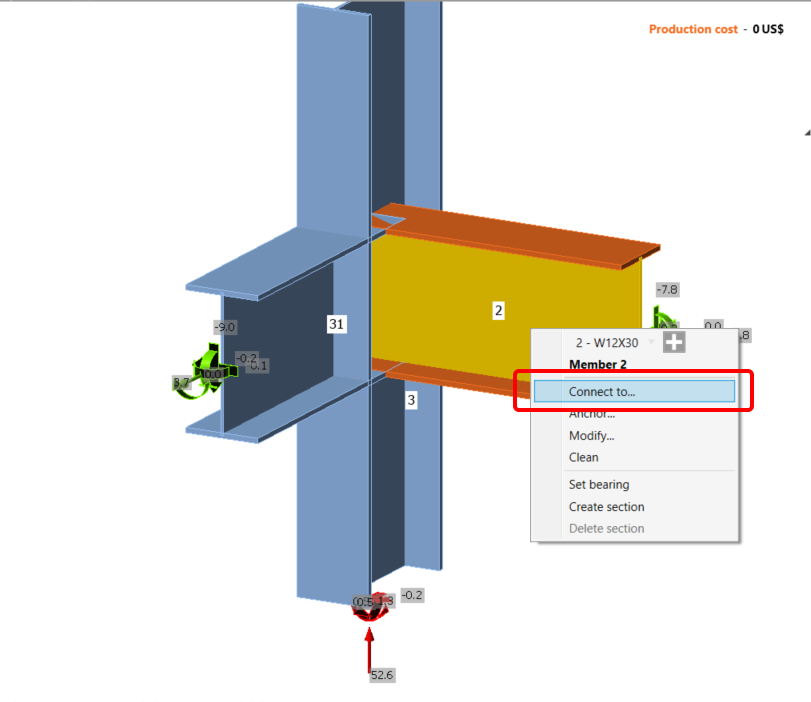

Acum veți defini un set de operații de fabricație pentru a modela îmbinarea dintre elemente. Faceți clic dreapta pe elementul 2 și selectați Connect to..

inline image in article

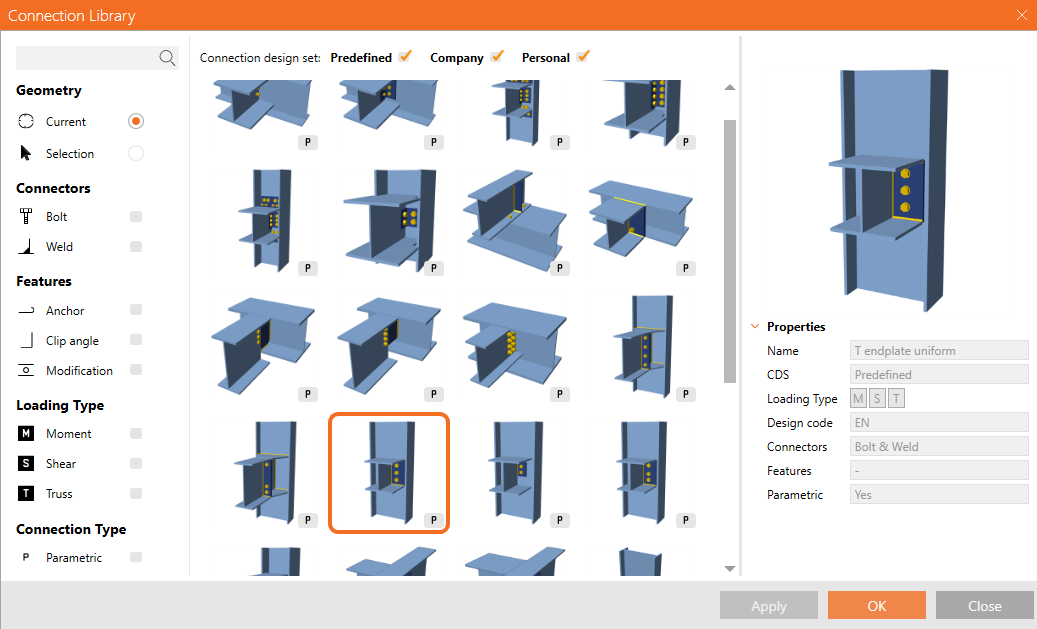

Alegeți stâlpul și în fereastra nouă selectați șablonul T endplate uniform.

inline image in article

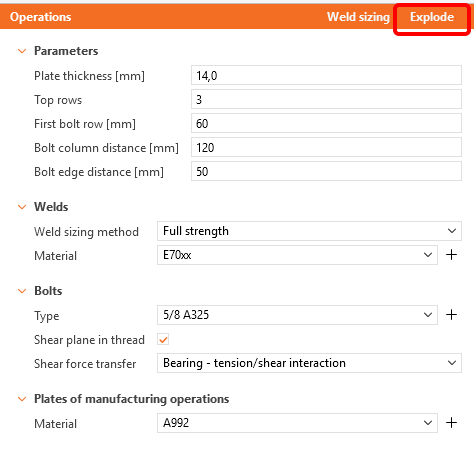

Acum faceți clic pe Explode pentru a putea aplica un alt șablon îmbinării.

inline image in article

Aplicați același șablon pentru elementul 31.

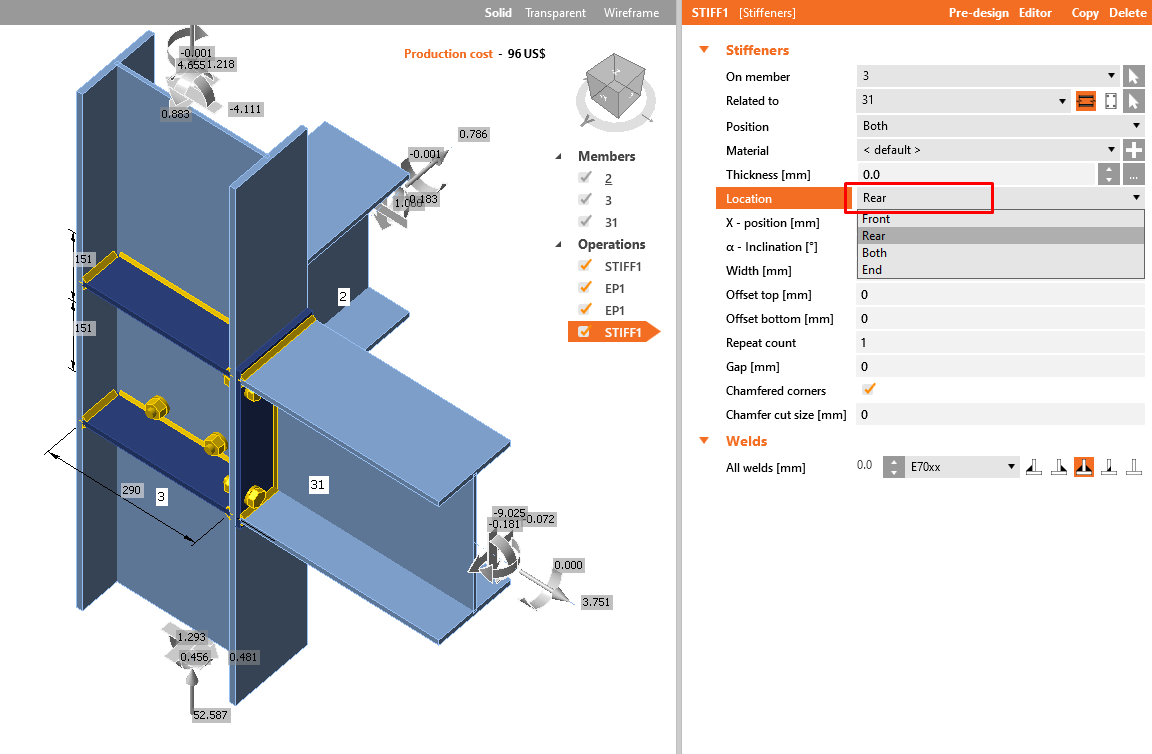

Această operație a adăugat și elemente de rigidizare îmbinării pe ambele părți. Trebuie să schimbați locația doar la Rear.

Dacă câmpul este inactiv (gri), nu ați activat fila Developer. Vă rugăm să faceți clic pe Explode din nou și apoi să schimbați Location.

inline image in article

Faceți clic pe butonul Save și închideți fereastra.

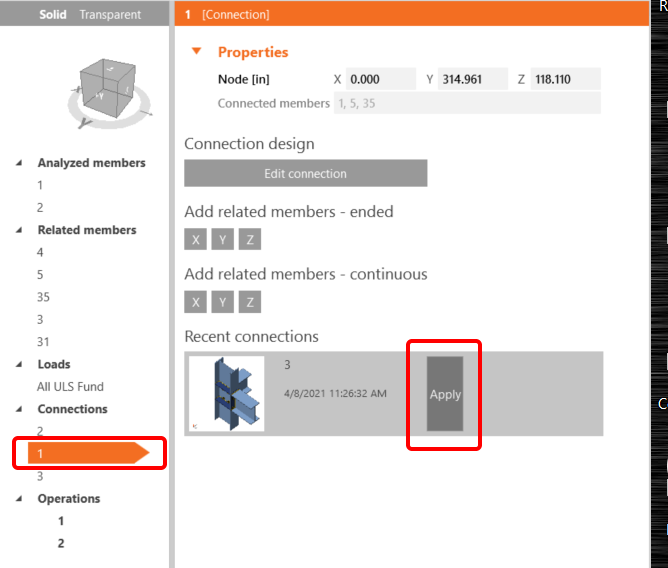

Acum puteți aplica această îmbinare proiectată nodului 1.

inline image in article

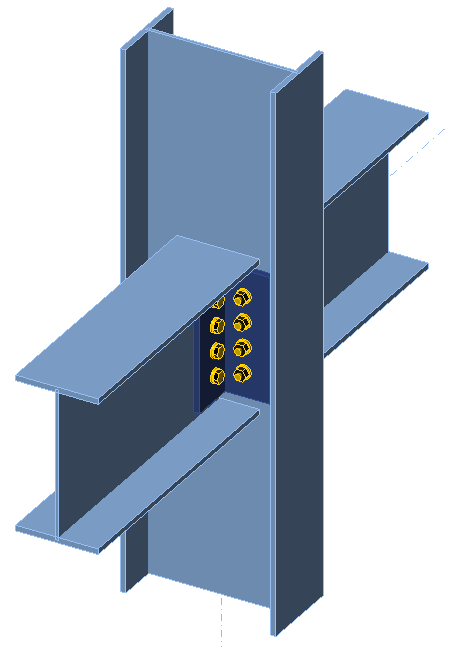

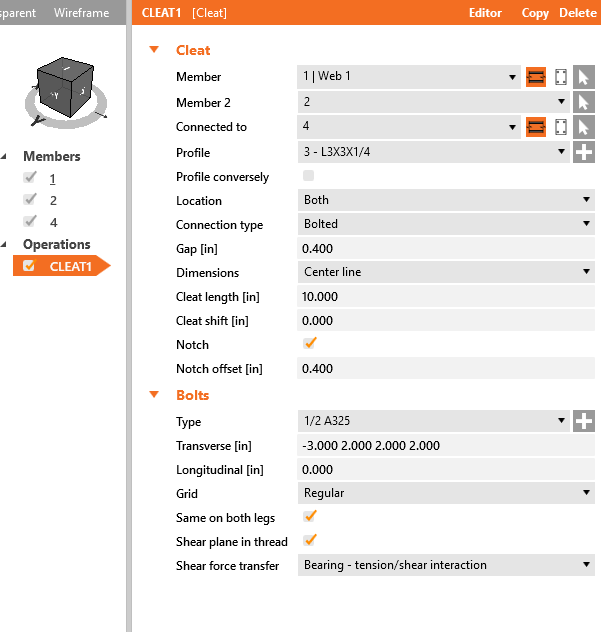

Pentru îmbinarea de mijloc, vă rugăm să aplicați operația Clip angle așa cum este prezentată în imaginea următoare.

inline image in article
inline image in article

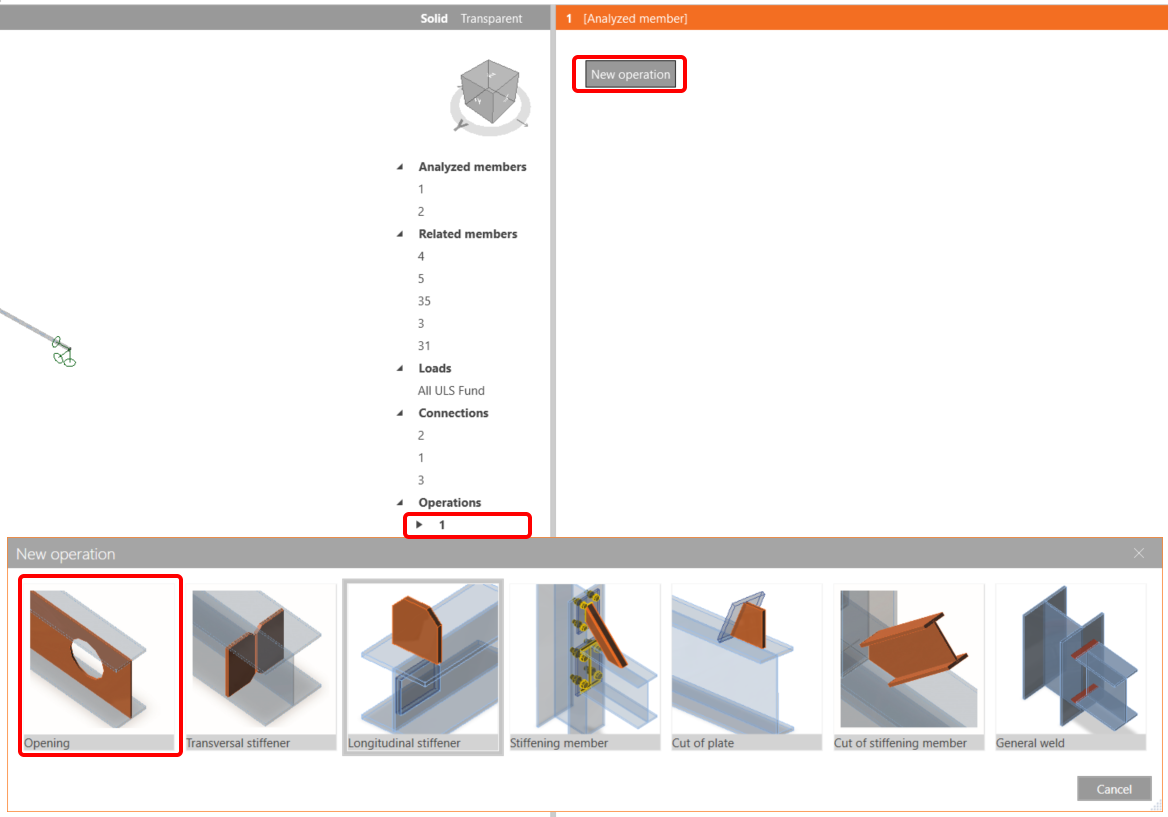

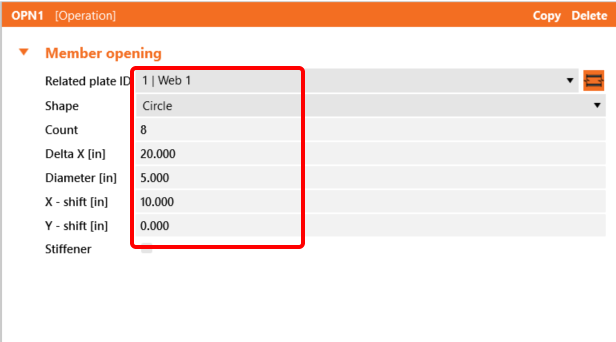

Pentru a finaliza elementul nostru, trebuie să adăugăm goluri în inima ambelor grinzi. Facem clic pe elementul 1 de sub Operations și selectăm New operation și apoi Openings. Setăm valorile ca în imagine.

inline image in article
inline image in article

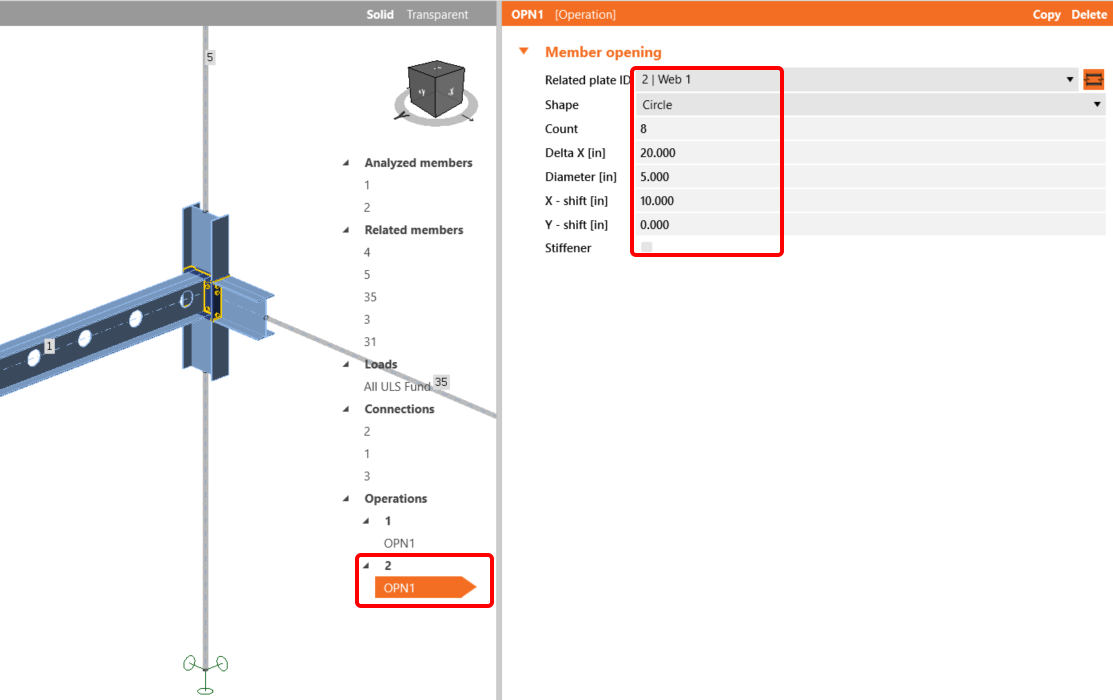

Facem același lucru pentru elementul 2

inline image in article

4 Verificare

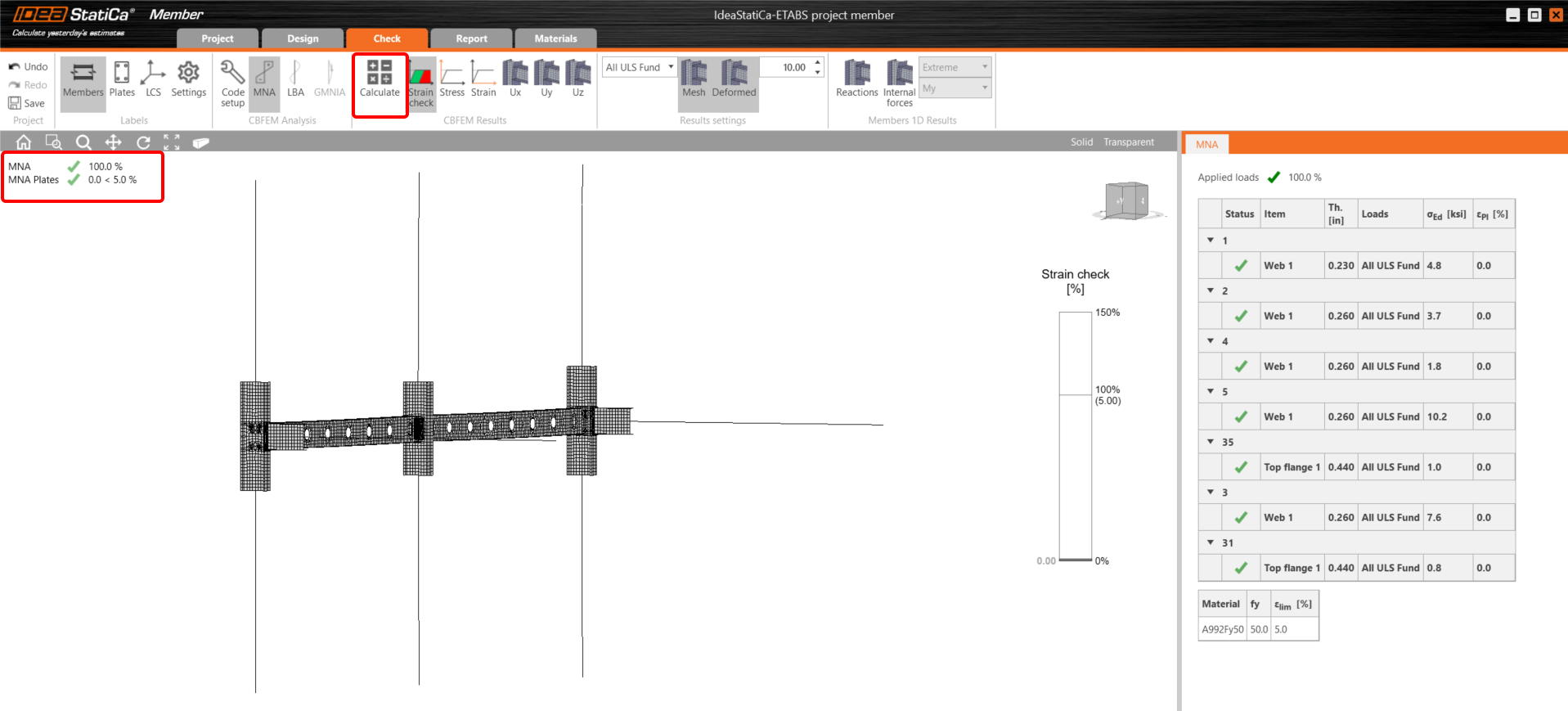

Analiza material neliniară bazată pe CBFEM este inițiată prin pictograma Calculate din bara de sus. Modelul de analiză este generat automat, calculul este efectuat și putem verifica rezultatele.

inline image in article

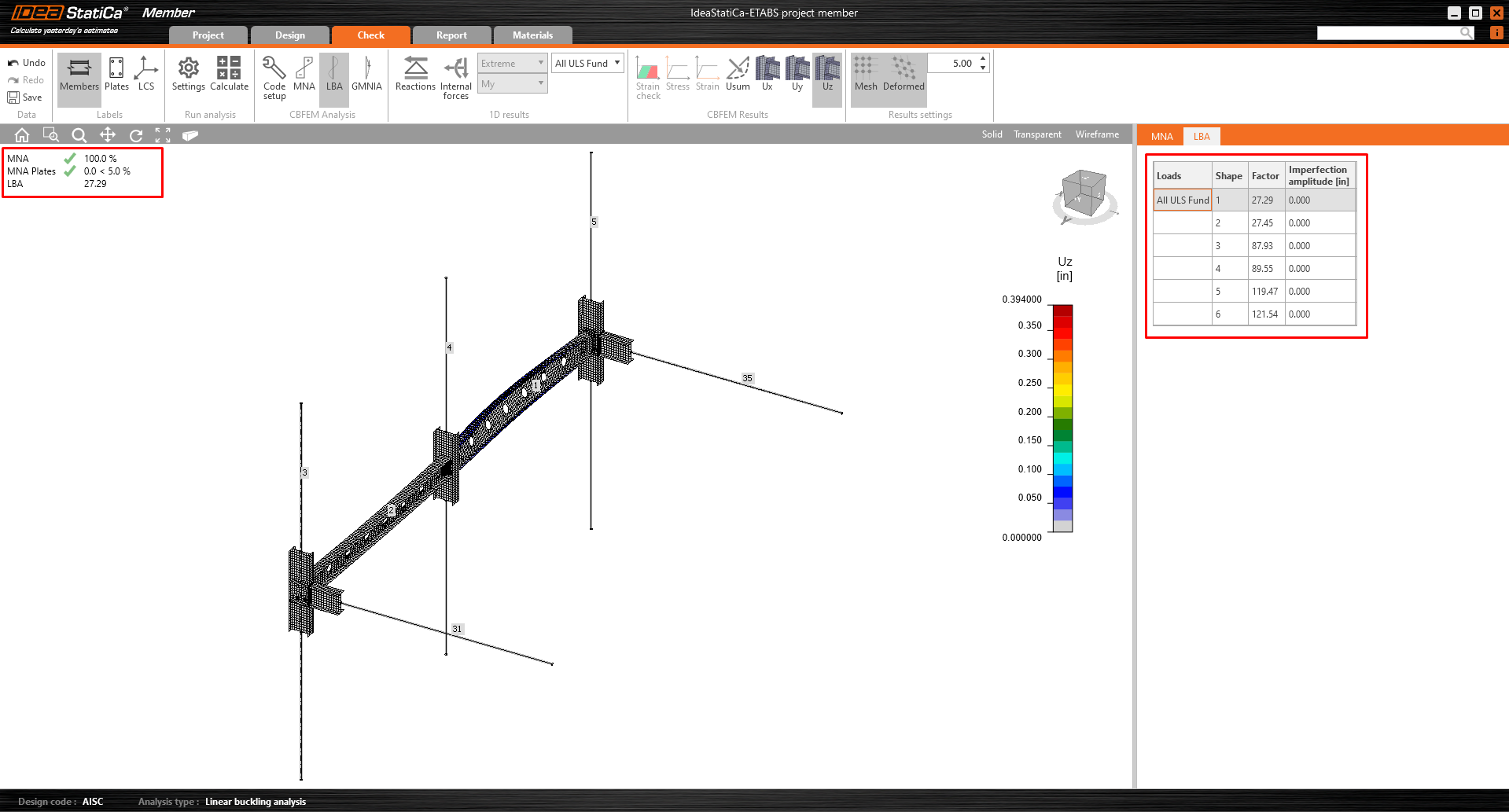

Dacă doriți analiza LBA - analiza liniară de flambaj, trebuie să selectați Check în bara de sus și să faceți clic pe LBA.

inline image in article

După cum puteți observa, rezultatul acestei analize este mai mare de 15, deci nu este necesar să continuați cu GMNIA (analiza geometrică și material neliniară).  Pentru mai multe informații, consultați articolul despre imperfecțiuni sau Fundamentele teoretice.

5 Raport

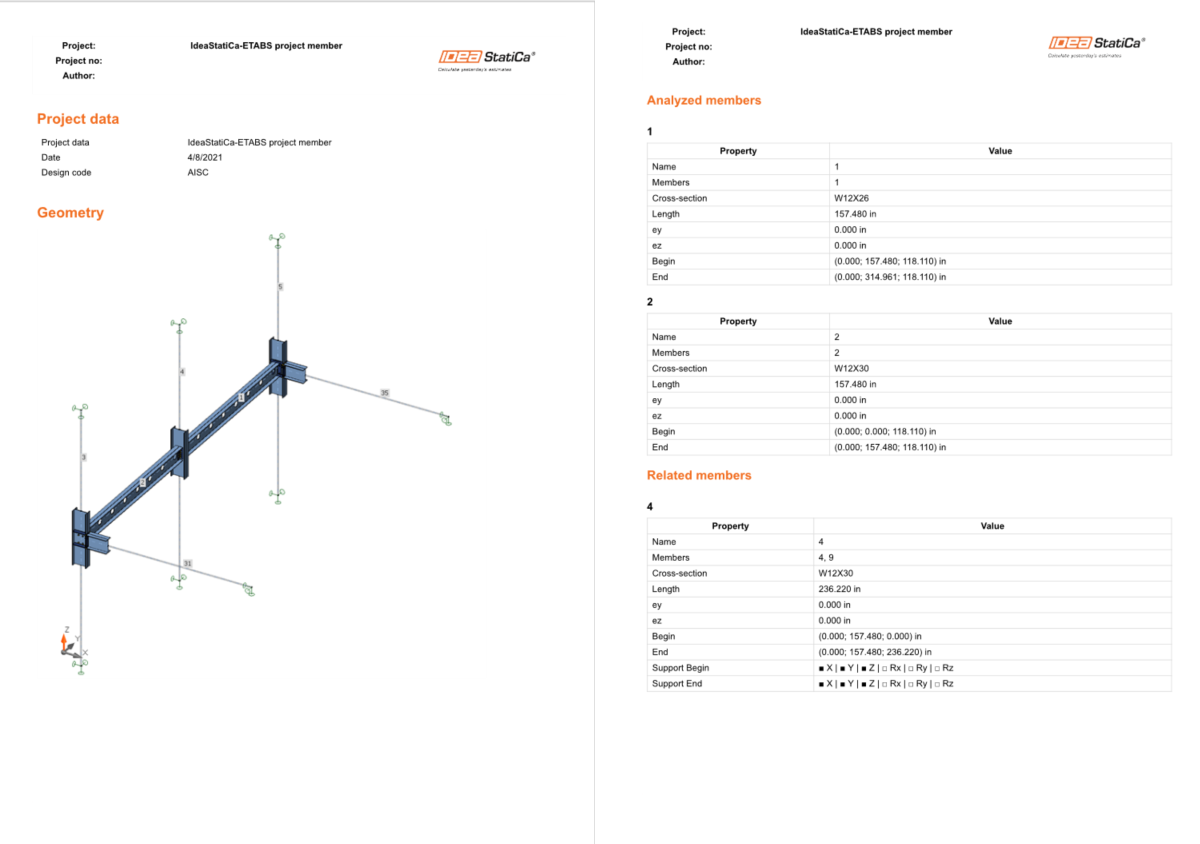

În final, mergem la fila Report. IDEA StatiCa oferă un raport complet personalizabil pentru tipărire sau salvare într-un format editabil.

inline image in article
