10 perguntas mais importantes sobre ancoragem 3D em Detail

1. Por que razão o cálculo parou prematuramente?

Os critérios de paragem no modelo CSFM 3D garantem que as simulações são interrompidas em limites definidos; consulte Método de solução e algoritmo de controlo de carga para o CSFM 3D no fundo teórico do IDEA StatiCa Detail. Por defeito, a opção "Parar na Deformação Limite" está ativa, interrompendo os cálculos quando alguns dos critérios ULS são atingidos. A utilização é verificada para o betão, a armadura e a ancoragem. A deformação do betão é limitada a 5 % em compressão e 7 % em tração devido a necessidades de convergência. A deformação plástica das armaduras está limitada a 5 %, enquanto a ancoragem utiliza limites baseados em deslizamento, e não em tensão de aderência. Isto pode ser causado por várias razões. A razão mais comum é a falta de armadura. Erros de divergência podem também surgir de um modelo com apoios incorretos, conduzindo a deformações excessivas. Outra razão pode ser que o dimensionamento não satisfaz a carga especificada e está simplesmente sobrecarregado.

2. Que tipos de apoios podem ser utilizados em Detail?

Na pormenorização 3D, os apoios de superfície podem adicionar rigidez em todas as direções. Por defeito, os apoios são apenas de compressão (botão cinzento), o que pode fazer com que as estruturas "voem" devido à falta de resistência à tração. Para permitir a tração, mude o botão para branco. Existem duas abordagens sugeridas diferentes:

1) Utilize o apoio de compressão apenas por defeito para fundações assentes no terreno, mas lembre-se de aplicar manualmente o peso próprio, uma vez que não é exportado do IDEA StatiCa Connection.

2) Para submodelos (por exemplo, varandas, pedestais...) com armaduras contínuas, utilize apoio padrão e ancoragem de barra contínua. Isto adiciona restrições de ponto único, garantindo uma transferência de forças adequada e evitando erros como o destacamento do cobrimento de betão ou a divergência do modelo. Sem isso, os modelos podem falhar devido a limites de deformação (por exemplo, 7 % em tração).

Para informações detalhadas sobre as funcionalidades do Detail 3D, consulte Funcionalidades completas do Detail 3D.

3. Por que razão é tão importante seguir as regras de pormenorização?

A armadura dimensionada deve seguir as regras de pormenorização baseadas em normas (por exemplo, armadura complementar para transferência de força de tração e corte de acordo com a EN 1992-4). O Detail 3D garante um fluxo de forças adequado: zonas de compressão no betão e tração nas armaduras. A armadura adequada é essencial, uma vez que o betão não transfere tração. As regras de pormenorização não são automatizadas — os utilizadores devem aplicá-las manualmente, e é da responsabilidade do engenheiro estrutural reforçar o bloco de betão da forma correta.

4. Como modelar corretamente a transferência de força de corte?

A força de corte nas placas de base pode ser transferida por atrito, âncoras ou chavetas de corte, mas apenas um método pode ser utilizado de cada vez. Para o atrito, assegure a sequência correta de combinações de carga: aplique primeiro a compressão (permanente) e depois o corte (variável). Se for feito incorretamente, a placa de base pode "voar".

Com uma sequência de carregamento adequada e o coeficiente de atrito definido para 0,25, a força de corte pode ser transferida para 25 % da força de compressão. Para as chavetas de corte, a força de corte total é transferida através delas, mas não são verificadas no IDEA StatiCa Detail. Primeiro, verifique as chavetas de corte no IDEA StatiCa Connection e, em seguida, importe para Detail. A transferência de carga em blocos de betão segue percursos de tensão típicos (banzos/alma) com base na direção da carga. Para as âncoras, o utilizador pode definir quais as âncoras eficazes para a transferência de corte. Ainda assim, também não são verificadas ao corte em Detail — por isso, verifique primeiro a sua capacidade em Connection antes de simular em Detail.

5. O que considerar ao exportar de Connection para Detail?

As cargas podem ser aplicadas diretamente nas âncoras (tração, compressão, corte) ou na placa de base (todos os seis esforços internos). As âncoras e as placas de base são modeladas como elementos separados, pelo que a transferência de forças entre eles deve ser ativada manualmente através de restrições.

• Ao exportar o modelo de ancoragem do IDEA StatiCa Connection (por exemplo, consulte Ligação BIM Connection para Detail - Ancoragem com carga excêntrica), a transferência de força axial entre as âncoras e a placa de base é desativada para evitar força de alavanca adicional indesejada na placa de base.
• Em alternativa, ao modelar de raiz e aplicando a carga diretamente na placa de base, o utilizador tem de ativar a transferência axial e de corte entre a placa de base e as âncoras.

6. Que rigidez da placa de base deve ser definida?

Definir a rigidez correta da placa de base é também importante. Três modelos são comparados na figura seguinte:

• uma placa de base flexível exportada de Connection,
• uma placa de base flexível modelada diretamente em Detail 3D com uma carga aplicada num único ponto,
• e uma placa de base rígida com espessura aumentada, com uma carga aplicada num único ponto.

Os resultados mostraram que as placas flexíveis modeladas diretamente em Detail 3D produzem distribuições de tensão imprecisas e efeitos de força de alavanca artificiais. A placa rígida elimina estes problemas, dando resultados consistentes com a exportação de Connection. As forças nas âncoras foram semelhantes no primeiro e no terceiro modelos, mas o segundo (placa flexível em Detail 3D) sobrestimou as forças nas âncoras em mais de 30 %, tornando-o uma abordagem incorreta. Portanto, se não exportar de Connection e carregar num único ponto, para obter a interação entre a placa de base e o betão o mais próximo possível da realidade, a sugestão é utilizar a placa de base rígida.

7. E quanto à tensão de contacto?

Em Connection, é possível definir um Contacto entre duas chapas de aço e visualizar a tensão de contacto. No entanto, é uma limitação conhecida (consulte aqui) que a tensão de contacto entre chapas de aço é negligenciada durante a exportação de Connection para Detail.

Existem duas consequências disto para o modelo Detail:

• Parte da carga está completamente em falta.
• As cargas importadas não estão em equilíbrio, e o modelo não pode ser calculado devido a grandes deformações da placa de base e divergência da análise.

Como resolver esta limitação? Existem duas opções:

• Modifique o seu modelo na aplicação Connection de forma a que não haja contacto entre chapas, gerando tensões de contacto. As operações Placa de extremidade, Emenda e Chapa de enrijecimento (tipo de entrada Duplicador) geram automaticamente contacto em segundo plano!

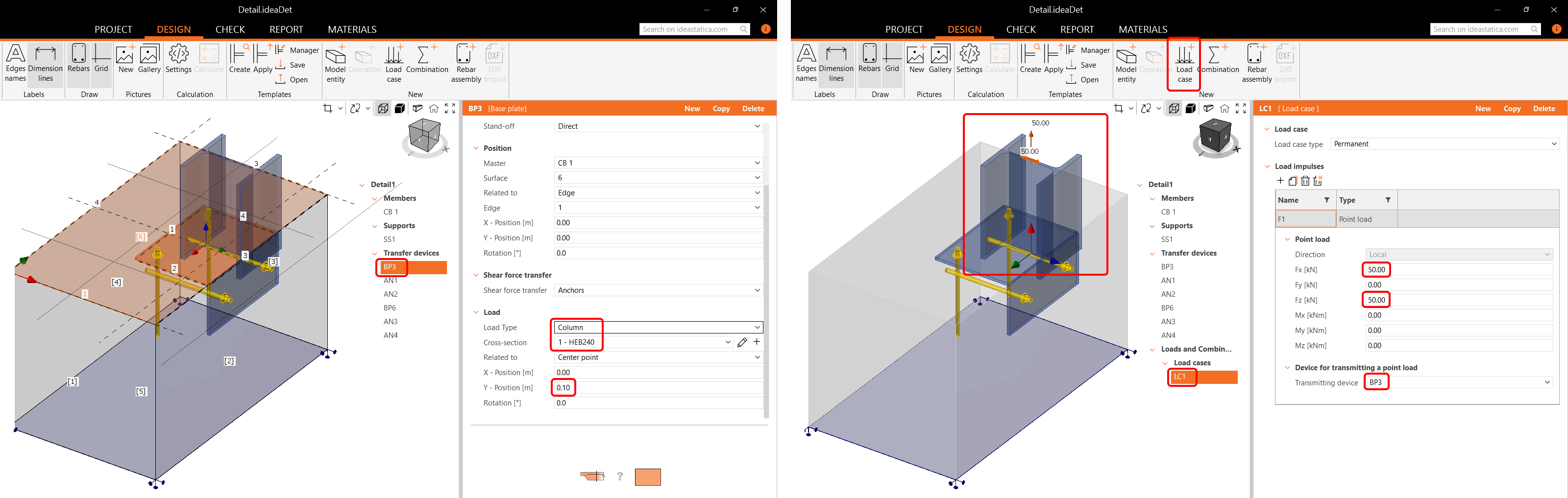

• Elimine os efeitos da ação exportados do modelo Connection; selecione a placa de base e altere o Tipo de carga para Pilar; adicione um novo Caso de carga e um Impulso de carga e introduza os esforços internos tal como no modelo Connection.

8. Por que razão a tensão de aderência excede 99,9 % tão rapidamente?

Na maioria dos modelos, a tensão de aderência na ancoragem excede 99,9 % de utilização para níveis de carga de tração muito baixos. A razão pode ser encontrada no diagrama tensão de aderência-deformação entre a âncora/armadura e o betão, conforme mostrado na figura abaixo. A aderência atinge rapidamente a sua tensão última, e qualquer carregamento adicional conduz à deformação plástica da aderência. Para determinar a tensão de aderência última para as âncoras adesivas, consulte o artigo Resistência de aderência para âncoras em Detail 3D.

9. Como devo gerir as definições de malha?

A qualidade da malha é crucial para simulações 3D, especialmente para problemas não lineares, uma vez que afeta diretamente o tempo de cálculo. O multiplicador de malha varia de 0,5 a 5, sendo 1 o valor por defeito. A utilização de um fator de 5 acelera as simulações, ajudando a identificar erros, mas os resultados podem ser imprecisos (erro superior a 30 %). Após verificar o modelo, o fator sugerido é 1 ou inferior para tensão e deformação precisas, o que aumenta o tempo de análise. Uma malha grosseira (fator mais elevado) é utilizada para pré-dimensionamento, enquanto uma malha mais fina (fator mais baixo) fornece resultados mais precisos na simulação final, especialmente em torno das âncoras.

10. É possível importar múltiplas ancoragens?

Sim, é possível. E o que acontece após exportar múltiplas ancoragens de Connection para Detail? Dois ou mais blocos de betão são importados para Detail dependendo do número de placas de base em Connection, onde cada placa de base tem os seus próprios blocos de betão. A limitação conhecida (consulte Limitações Conhecidas do Detail 3D) é que múltiplos blocos sólidos não são suportados em Detail. Assim, o utilizador tem de eliminar todos os blocos exceto um, e relacionar todas as outras placas de base com esse bloco. Desta forma, obtém-se a distribuição correta das forças nas âncoras e nas soldaduras.

Conclusão

O CSFM 3D no IDEA StatiCa Detail é uma ferramenta poderosa para modelar o comportamento não linear do betão e das armaduras, garantindo a conformidade com o Eurocódigo e o ACI. Trata eficazmente as interações de aderência, as zonas de tração e compressão e as disposições de armadura, oferecendo soluções robustas de ancoragem e transferência de carga. Os critérios garantem que os cálculos são interrompidos quando os limites críticos de deformação são atingidos, e a pormenorização adequada da armadura é essencial para resultados realistas. A qualidade da malha é crucial para simulações precisas, com malhas mais finas a proporcionarem maior precisão à custa de tempos de análise mais longos. A armadura complementar, a transferência de força de corte e as definições de exportação corretas são também fatores-chave para obter dimensionamentos precisos e conformes com as normas.

Para informações mais detalhadas, consulte o webinar 10 Perguntas Mais Frequentes sobre Ancoragem 3D.
