1. Dlaczego obliczenia zatrzymały się przedwcześnie?
Kryteria zatrzymania w modelu 3D CSFM zapewniają, że symulacje zatrzymują się przy zdefiniowanych limitach, zobacz Metoda rozwiązania i algorytm kontroli obciążenia dla 3D CSFM w opisie teoretycznym dla IDEA StatiCa Detail. Domyślnie aktywna jest opcja „Stop at Limit Strain”, która zatrzymuje obliczenia po osiągnięciu niektórych kryteriów SGN. Stopień wykorzystania jest sprawdzany dla betonu, zbrojenia i zakotwienia. Odkształcenie betonu jest ograniczone do 5% przy ściskaniu i 7% przy rozciąganiu ze względu na wymogi zbieżności obliczeń. Odkształcenie plastyczne prętów zbrojeniowych jest ograniczone do 5%, natomiast zakotwienie wykorzystuje limity oparte na poślizgu, a nie na naprężeniu przyczepności. Może to wynikać z kilku przyczyn. Najczęstszą przyczyną jest brakujące zbrojenie. Błędy rozbieżności mogą również wynikać z nieprawidłowo podpartego modelu, prowadzącego do nadmiernego odkształcenia. Inną przyczyną może być to, że projekt nie spełnia wymagań dla zadanego obciążenia i jest po prostu przeciążony.
2. Jakie rodzaje podpór można stosować w Detail?
W modelowaniu 3D podpory powierzchniowe mogą dodawać sztywność we wszystkich kierunkach. Domyślnie podpory działają tylko na ściskanie (szary przycisk), co może powodować „odlatywanie” konstrukcji z powodu braku odporności na rozciąganie. Aby umożliwić rozciąganie, przełącz przycisk na biały. Istnieją dwa różne zalecane podejścia:
1) Użyj domyślnej podpory działającej tylko na ściskanie dla stóp fundamentowych opartych na gruncie, ale pamiętaj o ręcznym uwzględnieniu ciężaru własnego, ponieważ nie jest on eksportowany z IDEA StatiCa Connection.
2) W przypadku podmodeli (np. balkonów, cokołów...) z ciągłym zbrojeniem, użyj standardowej podpory oraz zakotwienia prętów ciągłych. Dodaje to więzy jednopunktowe, zapewniając prawidłowy transfer sił i unikając błędów, takich jak odspajanie otuliny betonowej lub rozbieżność modelu. Bez tego modele mogą zawieść z powodu przekroczenia limitów odkształcenia (np. 7% przy rozciąganiu).
Aby uzyskać szczegółowe informacje na temat funkcjonalności Detail 3D, zobacz Pełne funkcjonalności Detail 3D.
3. Dlaczego tak ważne jest przestrzeganie zasad zbrojenia?
Zaprojektowane zbrojenie powinno być zgodne z normowymi zasadami zbrojenia (np. zbrojenie dodatkowe do przenoszenia sił rozciągających i ścinających zgodnie z EN 1992-4). Detail 3D zapewnia prawidłowy przepływ sił: strefy ściskane w betonie i rozciągane w prętach zbrojeniowych. Prawidłowe zbrojenie jest niezbędne, ponieważ beton nie przenosi rozciągania. Zasady zbrojenia nie są zautomatyzowane — użytkownik musi zastosować je ręcznie, a odpowiedzialność za prawidłowe zbrojenie bloku betonowego spoczywa na inżynierze konstruktorze.
4. Jak poprawnie modelować transfer siły ścinającej?
Siła ścinająca w płytach podstawy może być przenoszona przez tarcie, kotwy lub ostrogi, ale w danym momencie można zastosować tylko jedną metodę. W przypadku tarcia zapewnij prawidłową kolejność przypadków obciążenia: najpierw zastosuj ściskanie (obciążenie stałe), a następnie ścinanie (obciążenie zmienne). Jeśli zostanie to zrobione nieprawidłowo, płyta podstawy może „odlecieć”.
Przy prawidłowej kolejności obciążeń i współczynniku tarcia ustawionym na 0,25, siła ścinająca może zostać przeniesiona dla 25% siły ściskającej. W przypadku ostróg, cała siła ścinająca jest przez nie przenoszona, ale nie są one sprawdzane w IDEA StatiCa Detail. Najpierw sprawdź ostrogi w IDEA StatiCa Connection, a następnie zaimportuj do Detail. Transfer obciążenia w blokach betonowych podąża typowymi ścieżkami naprężeń (pasy/środnik) w zależności od kierunku obciążenia. W przypadku kotew użytkownik może określić, które kotwy są efektywne w przenoszeniu ścinania. Mimo to również nie są one sprawdzane pod kątem ścinania w Detail — dlatego przed symulacją w Detail zweryfikuj ich nośność w Connection.
5. Co należy wziąć pod uwagę podczas eksportu z Connection do Detail?
Obciążenia mogą być przykładane bezpośrednio do kotew (rozciąganie, ściskanie, ścinanie) lub do płyty podstawy (wszystkie sześć sił wewnętrznych). Kotwy i płyty podstawy są modelowane jako oddzielne elementy, więc transfer siły między nimi musi zostać ręcznie aktywowany za pomocą więzów.
- Podczas eksportu modelu kotwienia z IDEA StatiCa Connection (np. zobacz BIM link Connection to Detail - Eccentrically loaded anchoring), transfer siły osiowej między kotwami a płytą podstawy jest wyłączony, aby uniknąć niepożądanego dodatkowego podważania płyty podstawy.
- Alternatywnie, przy modelowaniu od podstaw i przykładaniu obciążenia bezpośrednio do płyty podstawy, użytkownik musi aktywować transfer osiowy i ścinający między płytą podstawy a kotwami.
6. Jaką sztywność płyty podstawy należy ustawić?
Ustawienie prawidłowej sztywności płyty podstawy jest również ważne. Na poniższym rysunku porównano trzy modele:
- podatną płytę podstawy wyeksportowaną z Connection,
- podatną płytę podstawy zamodelowaną bezpośrednio w Detail 3D z obciążeniem przyłożonym w jednym punkcie,
- oraz sztywną płytę podstawy o zwiększonej grubości, z obciążeniem przyłożonym w jednym punkcie.
Wyniki wykazały, że podatne płyty modelowane bezpośrednio w Detail 3D generują niedokładne rozkłady naprężeń i sztuczne efekty podważania. Sztywna płyta eliminuje te problemy, dając wyniki zgodne z eksportem z Connection. Siły w kotwach były podobne w pierwszym i trzecim modelu, natomiast drugi model (podatna płyta w Detail 3D) zawyżał siły w kotwach o ponad 30%, co czyni go nieprawidłowym podejściem. Dlatego, jeśli nie eksportujesz z Connection i obciążasz w jednym punkcie, aby uzyskać interakcję między płytą podstawy a betonem jak najbliższą rzeczywistości, zaleca się użycie sztywnej płyty podstawy.
7. Co z naprężeniem kontaktowym?
W Connection możliwe jest ustawienie kontaktu między dwiema płytami stalowymi i wyświetlenie naprężenia kontaktowego. Jest to jednak znane ograniczenie (zobacz tutaj), że naprężenie kontaktowe między płytami stalowymi jest pomijane podczas eksportu z Connection do Detail.
Ma to dwie konsekwencje dla modelu Detail:
- Część obciążenia jest całkowicie pomijana.
- Zaimportowane obciążenia nie są w równowadze, a model nie może zostać obliczony z powodu ogromnych odkształceń płyty podstawy i rozbieżności analizy.
Jak rozwiązać to ograniczenie? Istnieją dwie opcje:
- Zmodyfikuj swój model w aplikacji Connection tak, aby nie było kontaktu między płytami generującego naprężenia kontaktowe. Operacje End Plate, Splice oraz Stiffening plate (typ danych wejściowych Doubler) automatycznie generują kontakt w tle!

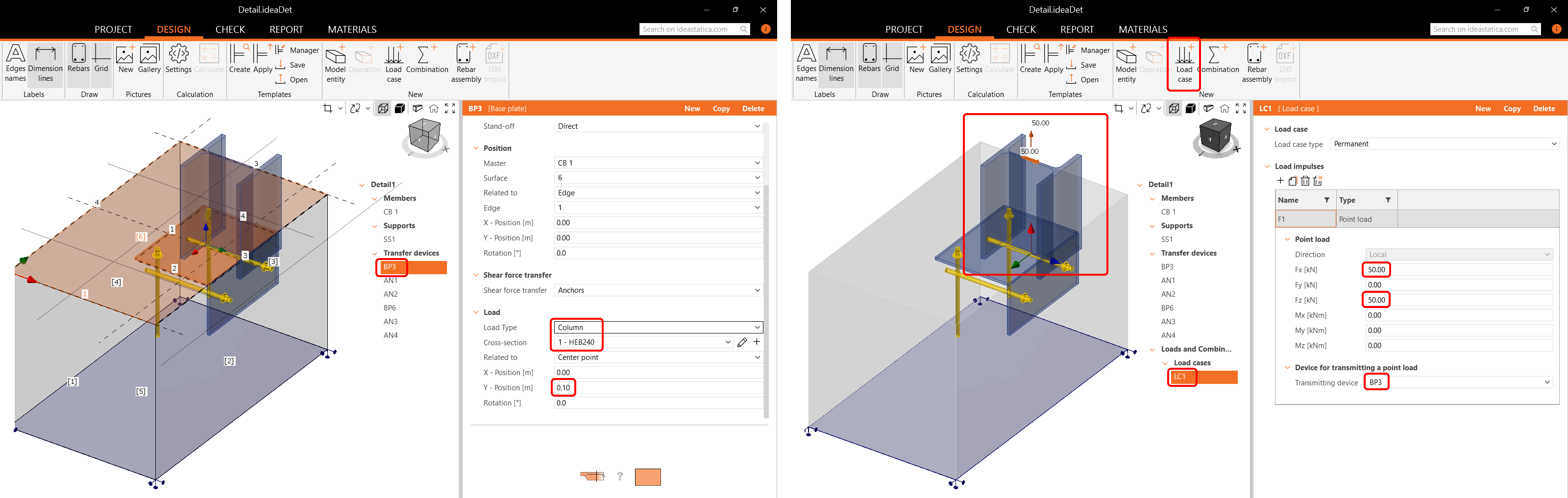

- Usuń efekty obciążenia wyeksportowane z modelu Connection; zaznacz płytę podstawy i zmień Load type na Column; dodaj nowy Load case i Load impulse, a następnie wprowadź siły wewnętrzne tak jak w modelu Connection.
8. Dlaczego naprężenie przyczepności tak szybko przekracza 99,9%?
W większości modeli naprężenie przyczepności w zakotwieniu przekracza 99,9% stopnia wykorzystania już przy bardzo niskich poziomach obciążenia rozciągającego. Przyczynę można znaleźć na wykresie naprężenie-odkształcenie przyczepności między kotwą/zbrojeniem a betonem, jak pokazano na poniższym rysunku. Przyczepność szybko osiąga swoje maksymalne naprężenie, a każde dalsze obciążenie prowadzi do plastycznego odkształcenia przyczepności. Aby określić graniczne naprężenie przyczepności dla kotew klejonych, zobacz artykuł Wytrzymałość przyczepności dla kotew w Detail 3D.
9. Jak zarządzać ustawieniami siatki?
Jakość siatki ma kluczowe znaczenie dla symulacji 3D, zwłaszcza w przypadku zagadnień nieliniowych, ponieważ bezpośrednio wpływa na czas obliczeń. Mnożnik siatki mieści się w zakresie od 0,5 do 5, przy czym wartość domyślna wynosi 1. Użycie współczynnika 5 przyspiesza symulacje, pomagając zidentyfikować błędy, ale wyniki mogą być niedokładne (błąd powyżej 30%). Po zweryfikowaniu modelu zalecany współczynnik wynosi 1 lub mniej, aby uzyskać dokładne naprężenia i odkształcenia, co wydłuża czas analizy. Zgrubna siatka (wyższy współczynnik) jest stosowana do wstępnego projektu, natomiast drobniejsza siatka (niższy współczynnik) zapewnia dokładniejsze wyniki w ostatecznej symulacji, szczególnie w okolicach kotew.
10. Czy możliwy jest import wielu kotwień?
Tak, jest to możliwe. A co się dzieje po wyeksportowaniu wielu kotwień z Connection do Detail? Do Detail importowane są dwa lub więcej bloki betonowe, w zależności od liczby płyt podstawy w Connection, gdzie każda płyta podstawy ma swój własny blok betonowy. Znanym ograniczeniem (zobacz Znane ograniczenie dla Detail 3D) jest to, że wiele brył pełnych nie jest obsługiwanych w Detail. Użytkownik musi więc usunąć wszystkie bloki poza jednym i powiązać wszystkie pozostałe płyty podstawy z tym blokiem. Wtedy uzyskuje się prawidłowy rozkład sił w kotwach i spoinach.
Podsumowanie
3D CSFM w IDEA StatiCa Detail to zaawansowane narzędzie do modelowania nieliniowego zachowania betonu i zbrojenia, zapewniające zgodność z Eurokodem oraz ACI. Skutecznie obsługuje interakcje przyczepności, strefy rozciągane i ściskane oraz układy zbrojenia, oferując solidne rozwiązania w zakresie kotwienia i transferu obciążeń. Kryteria zapewniają zatrzymanie obliczeń po osiągnięciu krytycznych limitów odkształcenia, a prawidłowe zbrojenie ma kluczowe znaczenie dla uzyskania realistycznych wyników. Jakość siatki ma kluczowe znaczenie dla dokładnych symulacji, przy czym drobniejsze siatki zapewniają większą precyzję kosztem dłuższego czasu analizy. Zbrojenie dodatkowe, transfer siły ścinającej oraz prawidłowe ustawienia eksportu to również kluczowe czynniki wpływające na uzyskanie dokładnych projektów zgodnych z normami.
Aby uzyskać bardziej szczegółowe informacje, obejrzyj webinarium 10 najczęściej zadawanych pytań dotyczących kotwienia 3D.
