Resolução de ancoragem complexa de barreiras acústicas em autoestrada na Hungria

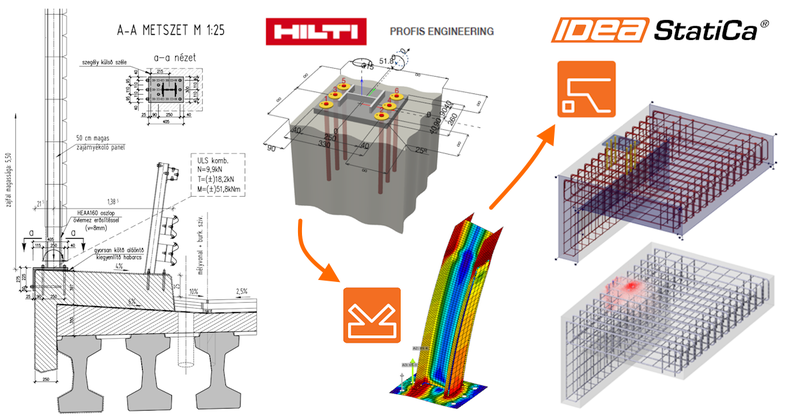

Para superar estas limitações, o engenheiro estrutural Tamás Hornyák da Unique-Plan Kft., em colaboração com o especialista em ancoragem Hilti Gábor Hanzel, desenvolveu um fluxo de trabalho validado que combina ferramentas convencionais de projeto de ancoragem com análise não linear de betão, para fornecer soluções construtivas e conformes com as normas em condições de carregamento extremo.
\[ \textsf{\textit{\footnotesize{Vertical section of the bridge parapet}}}\]
Sobre o projeto
No âmbito de uma grande renovação de autoestrada, foi necessário instalar paredes de barreiras acústicas sobre parapeitos de pontes para reduzir a poluição sonora do tráfego. As barreiras, de grande altura e fortemente carregadas pelo vento, foram posicionadas em estruturas de betão com dimensões e armadura limitadas. O gabinete de projeto principal, CÉH+, forneceu o layout base, incluindo alturas das barreiras, espaçamento entre colunas (a cada 2 metros) e as combinações de ações relevantes.
Desafios de engenharia
A principal dificuldade consistia em verificar âncoras pós-instaladas colocadas próximo da extremidade do betão existente, sob forças laterais elevadas. Embora os parapeitos contivessem armadura, o Eurocódigo restringe a forma como as varões de aço podem ser considerados em tais projetos. Como resultado, o Hilti Profis Engineering frequentemente indicava falhas, mesmo quando os engenheiros acreditavam que a estrutura real deveria ter um desempenho adequado.

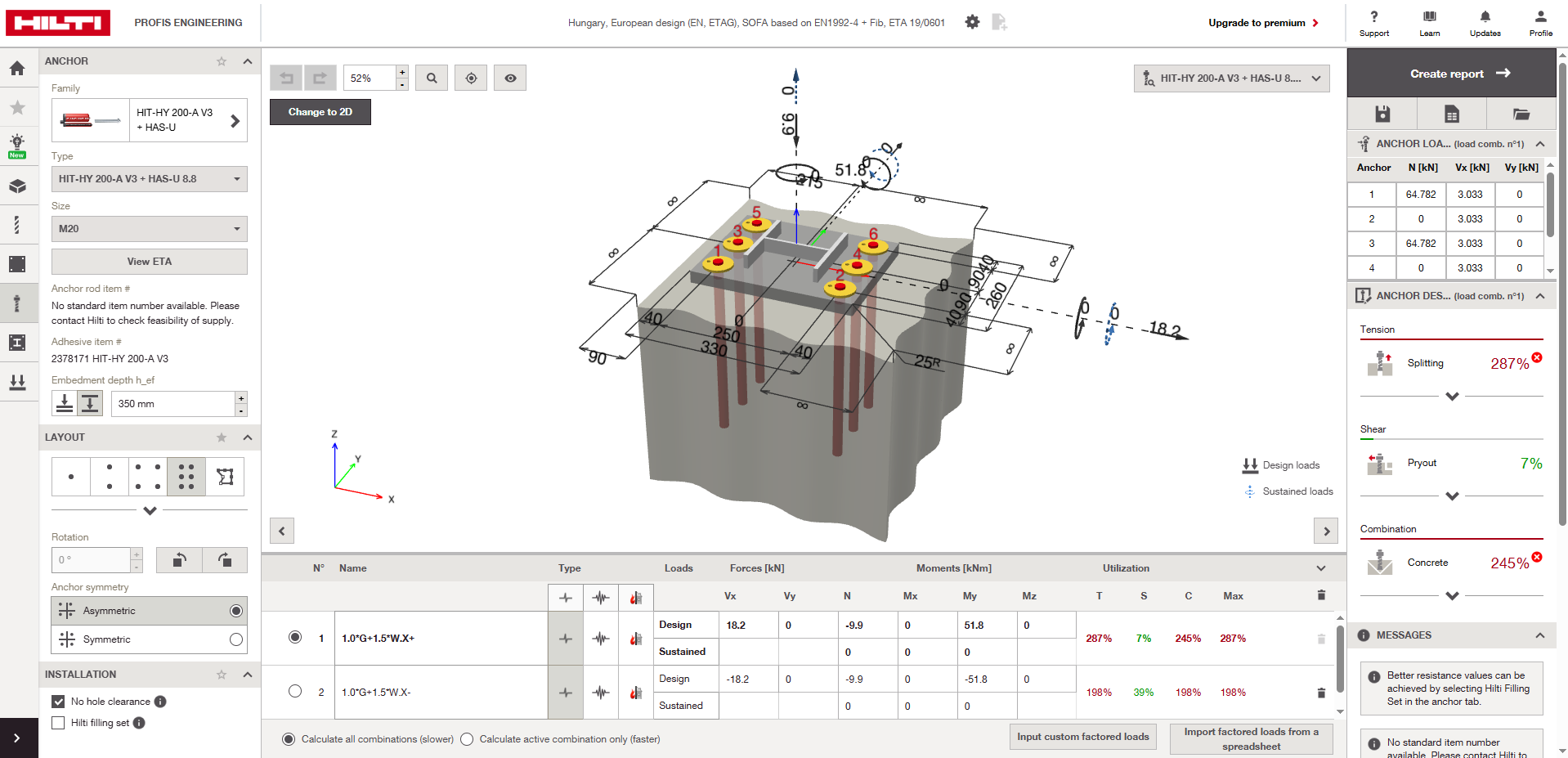

\[ \textsf{\textit{\footnotesize{Anchoring near the edge calculated in Hilti Profis}}}\]
As tentativas de sobredimensionar aumentando o tamanho da placa ou a quantidade de âncoras pareciam excessivas e insatisfatórias. As alternativas moldadas no local eram mais calculáveis, mas difíceis de implementar em obra. A necessidade era clara: um método fiável para incluir a armadura existente na verificação, sem violar as normas nem comprometer a construtibilidade.

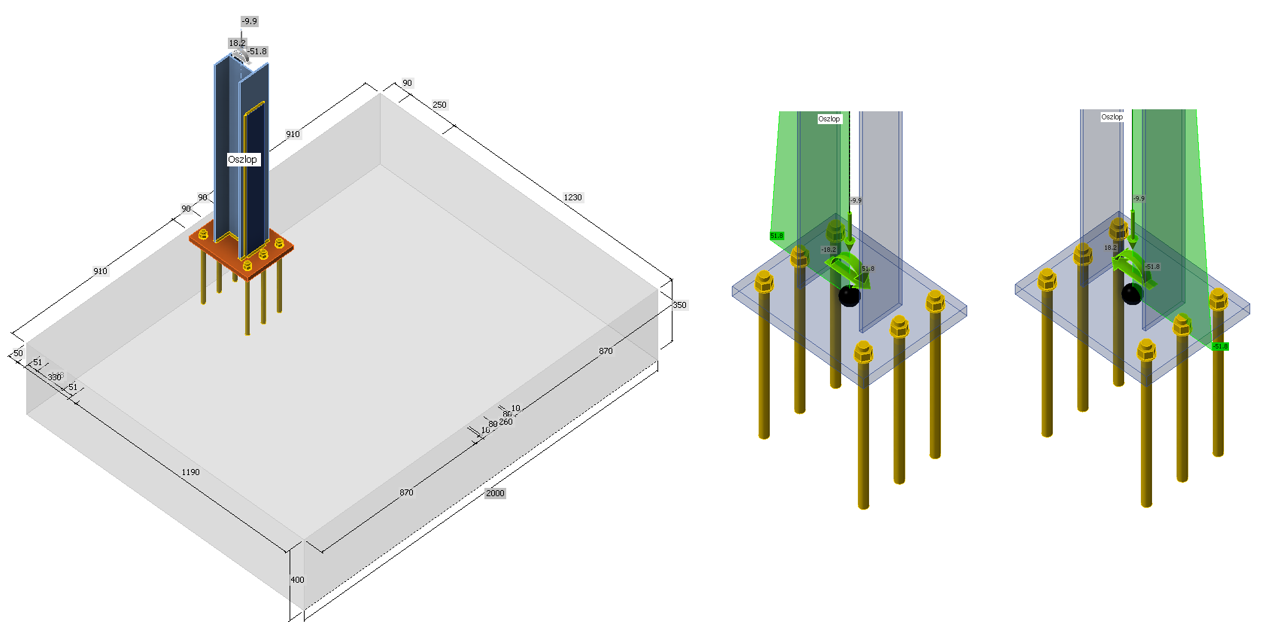

\[ \textsf{\textit{\footnotesize{Anchoring modeled in IDEA StatiCa Connection}}}\]
Soluções e resultados
Reconhecendo que o sobredimensionamento ou o aumento das dimensões não era uma solução sustentável, Tamás Hornyák desenvolveu um novo fluxo de trabalho que colmatou as lacunas entre as capacidades do software e a realidade da engenharia. O processo começou com o projeto preliminar de ancoragem no Hilti Profis Engineering, que sinalizou condições críticas próximo das extremidades do betão. A partir daí, o projeto foi exportado para a IDEA StatiCa Connection, onde foram realizadas verificações estruturais completas, incluindo a análise de rigidez das colunas de aço e das placas de base.

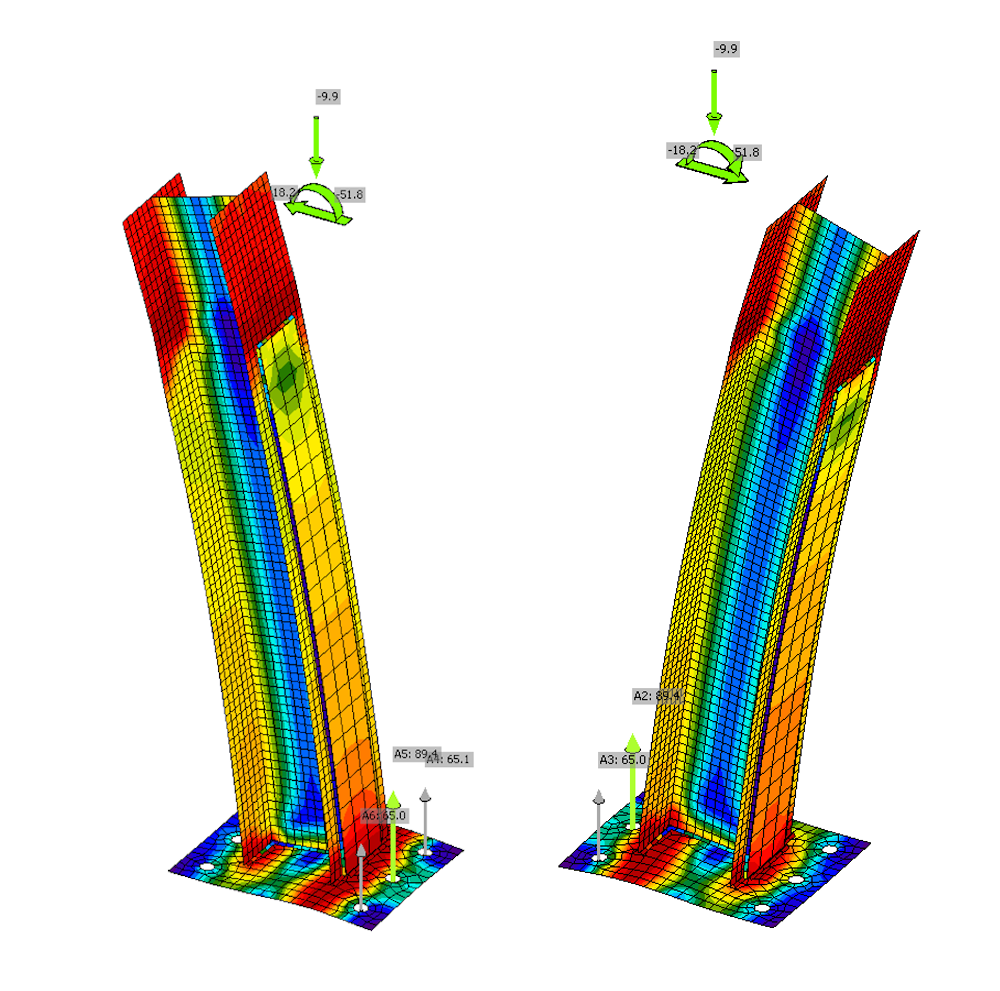

\[ \textsf{\textit{\footnotesize{Results of the analysis in IDEA StatiCa Connection}}}\]
Quando a ancoragem falhou nesta configuração, Tamás transferiu o projeto para a IDEA StatiCa Detail, permitindo a modelação por elementos finitos não linear de toda a região de ancoragem. Aqui, a armadura de betão existente dos parapeitos da ponte foi modelada em detalhe, correspondendo aos esquemas de armadura reais com base nas peças desenhadas fornecidas. Isto permitiu capturar tanto a rotura do betão à tração como o comportamento de ancoragem da armadura.

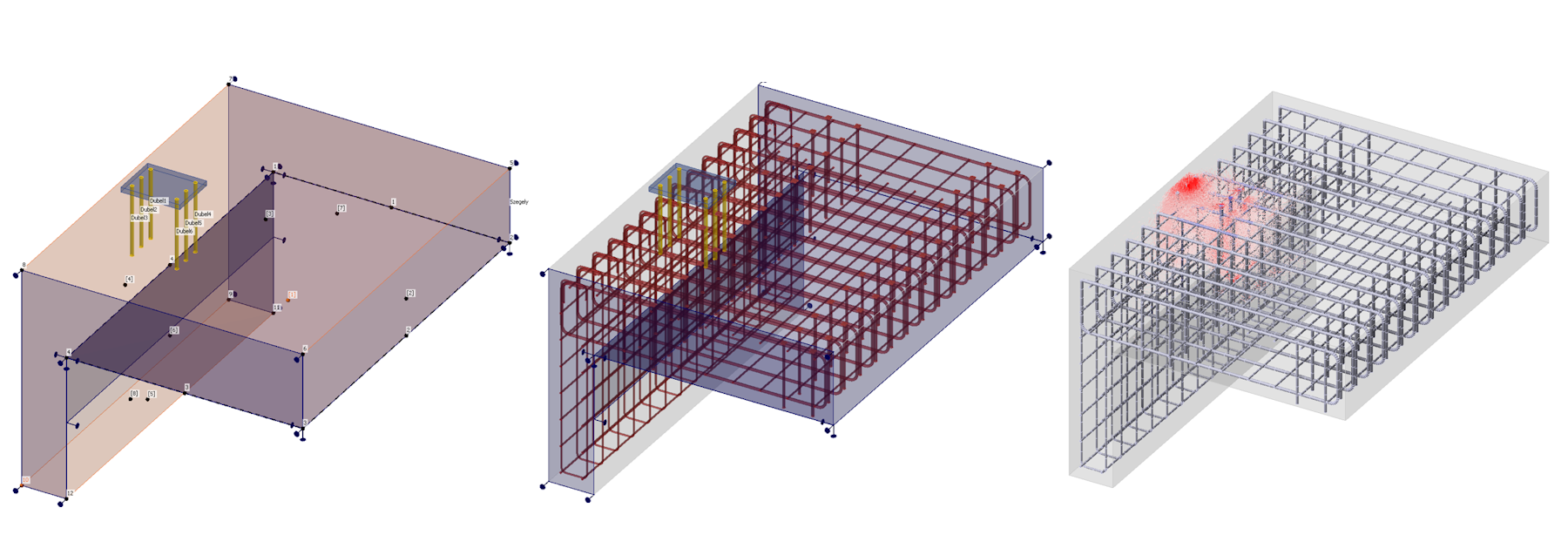

\[ \textsf{\textit{\footnotesize{Anchoring modeled and reinforced in IDEA StatiCa Detail}}}\]
Conclusão
A análise não linear 3D, incorporando comportamento realista dos materiais, sem resistência à tração no betão e com atrito interno nulo, permitiu que o sistema de ancoragem passasse em todas as verificações normativas relevantes. A solução satisfez igualmente os requisitos normativos relativos às ações do vento. O resultado foi um projeto de ancoragem robusto, seguro e realista, que foi também validado pelo gabinete de projeto principal, CÉH+, que posteriormente adotou e apoiou esta abordagem.

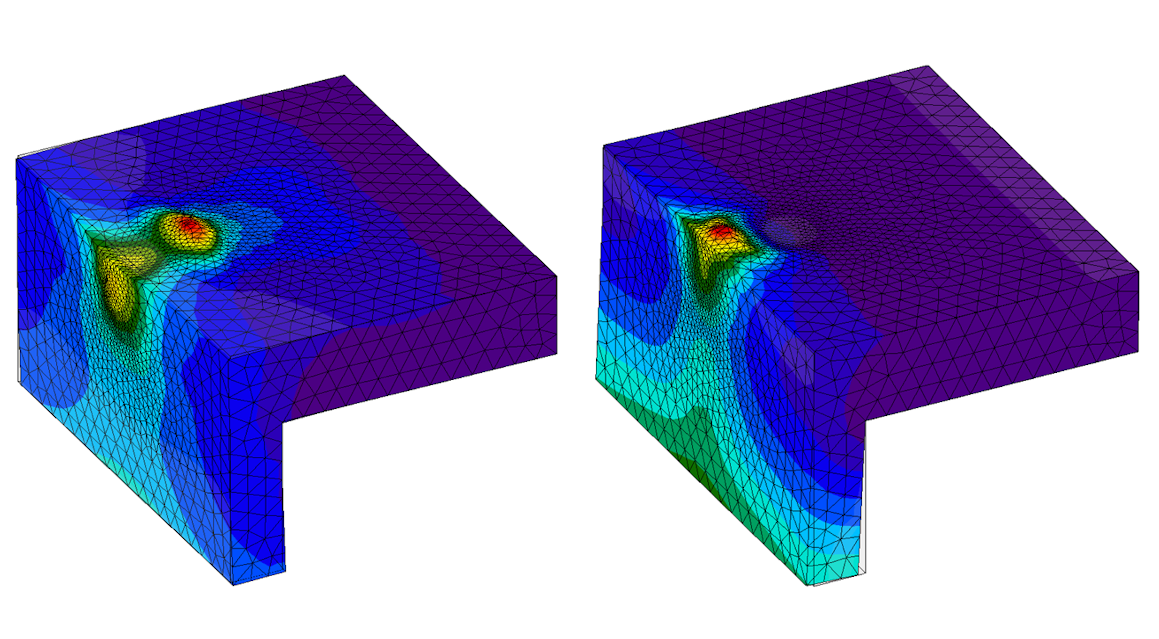

\[ \textsf{\textit{\footnotesize{Deformation results in IDEA StatiCa Detail}}}\]
Este fluxo de trabalho prático, mas rigoroso, foi posteriormente demonstrado por Gábor Hanzel a outros engenheiros que enfrentam desafios semelhantes com âncoras pós-instaladas, especialmente em projetos de infraestrutura na Europa de Leste. O seu sucesso destaca o poder das ferramentas de análise não linear quando os métodos convencionais não conseguem refletir as condições reais.

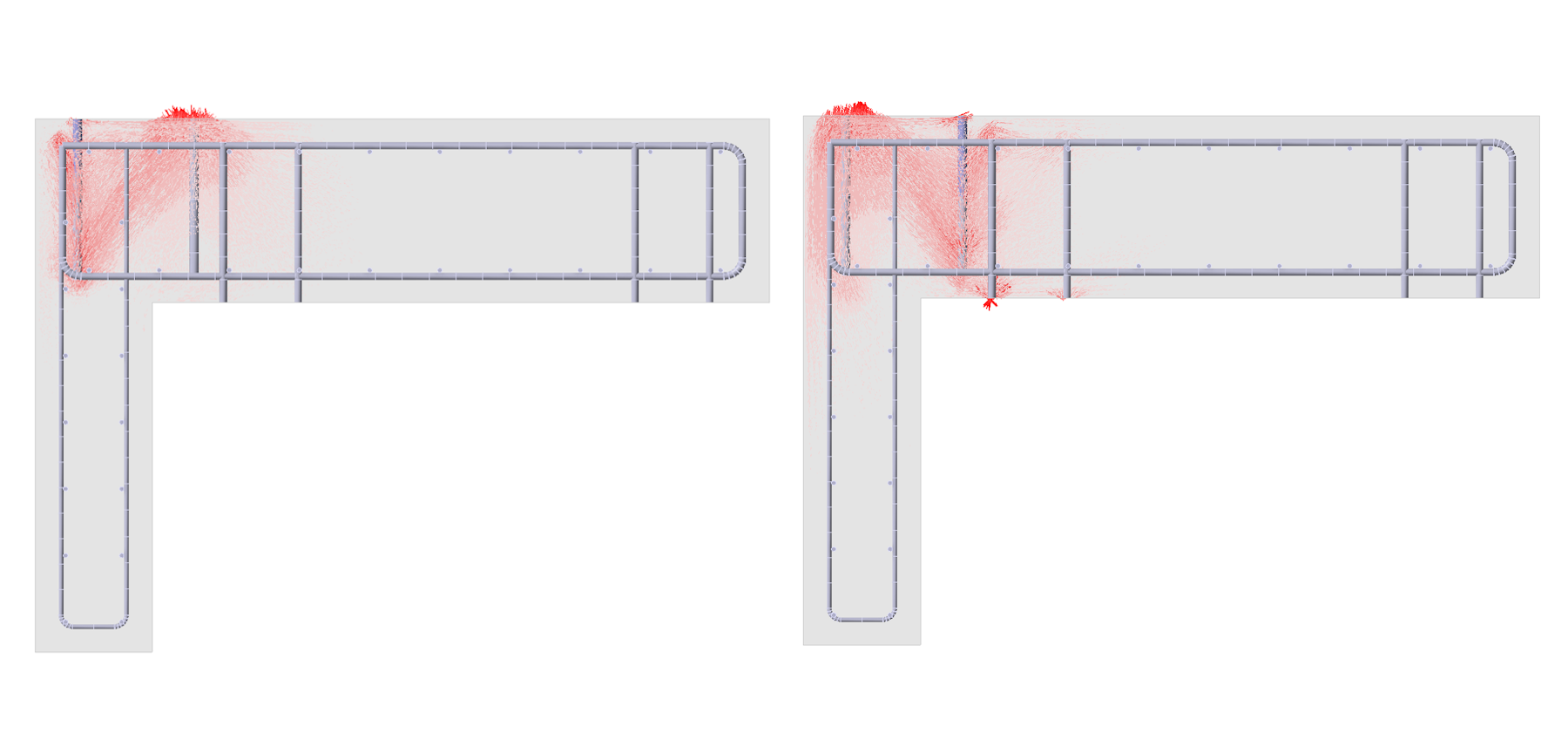

\[ \textsf{\textit{\footnotesize{Stress flow in concrete in IDEA StatiCa Detail}}}\]
