Ograniczenia dla analizy zmęczenia materiału metodą naprężeń Hot-Spot (HSS)

Chociaż oprogramowanie umożliwia lokalne zagęszczenie siatki oraz wizualizację naprężeń, które powierzchownie mogą przypominać ocenę metodą hot-spot, podstawowe sformułowanie CBFEM nie spełnia wymagań metodologicznych podejścia opartego na naprężeniach konstrukcyjnych.

Filozofia projektowania CBFEM i jej implikacje

Metoda CBFEM (Component-Based Finite Element Method) zaimplementowana w IDEA StatiCa została opracowana w określonym celu: weryfikacji plastycznej na SGN złączy zgodnie z EN 1993-1-8. Poniższe wybory modelowania odzwierciedlają ten zakres:

Każde z tych rozwiązań jest odpowiednie dla projektowania ULS na poziomie komponentu, lecz niezgodne z metodologią naprężeń konstrukcyjnych, która zakłada, że geometryczna koncentracja naprężeń w stopie spoiny jest jawnie odwzorowana przez model MES.

Wymagania metodologiczne podejścia opartego na naprężeniach hot-spot

Dla odniesienia, EN 1993-1-9 Załącznik B oraz zalecenia IIW wymagają:

• Rozmiaru siatki t × t w miejscu hot-spot, z odpowiednim zagęszczeniem w strefie ekstrapolacji.
• Odtworzenia naprężeń powierzchniowych w punktach odniesienia 0,4·t i 1,0·t od stopy spoiny (dla hot-spotów typu „a").
• Geometrycznie zdefiniowanej stopy spoiny — modelowanej jawnie z grubością i stopą, lub zlokalizowanej w teoretycznym położeniu stopy na powierzchni blachy podstawowej.
• Liniowej (lub kwadratowej) ekstrapolacji naprężenia głównego zorientowanego w zakresie ±60° od normalnej do stopy spoiny.

Żaden z tych warunków nie jest z natury spełniony przez model IDEA StatiCa Connection.

Co jest częściowo wykonalne w IDEA StatiCa

W interesie przejrzystości, następujące operacje są technicznie możliwe, choć nie stanowią zgodnej oceny HSS:

Lokalne zagęszczenie siatki

• Rozmiar elementów na poszczególnych blachach można kontrolować poprzez Ustawienia siatki → rozmiar elementu.
• Zagęszczenie do ~2–4 mm w strefach krytycznych jest osiągalne.
• Dla reprezentatywnej grubości blachy t = 15–25 mm nadal nie osiąga się rozdzielczości czterech do sześciu elementów wymaganej do wiarygodnej ekstrapolacji.

Wizualizacja naprężeń

• Naprężenie zastępcze (σ_eq, von Mises) jest dostępne na powierzchni blachy.
• Wartości naprężeń w przybliżonych położeniach odpowiadających 0,4·t i 1,0·t można odczytać ręcznie za pomocą kursora lub narzędzia przekrój.
• Jednak von Mises nie jest właściwą miarą naprężeń do ekstrapolacji HSS; wymagana jest składowa naprężenia głównego prostopadła do stopy spoiny.

Co nie działa

• Geometria spoiny: Spoiny są reprezentowane jako więzy MPC z odtwarzaniem sił/naprężeń na wirtualnym gardzieli. Blacha kończy się na powierzchni połączenia, więc nie istnieje geometria stopy spoiny, do której można by ekstrapolować.
• Rozmieszczenie węzłów w punktach ekstrapolacji: Generator siatki nie pozwala na jawne rozmieszczenie węzłów w punktach 0,4·t i 1,0·t. Naprężenia są odtwarzane w punktach całkowania i ekstrapolowane do węzłów w położeniach narzuconych przez generator siatki.
• Post-processing: Brak wbudowanej funkcji ekstrapolacji liniowej/kwadratowej, brak kontroli orientacji naprężenia głównego względem stopy spoiny oraz brak modułu wyników zmęczeniowych dla podejścia opartego na naprężeniach konstrukcyjnych lub karbowych.

Wyjaśnienie dotyczące niefizycznej reprezentacji spoiny

Ważne jest, aby użytkownicy rozumieli, że opcja spoiny czołowej w IDEA StatiCa jest niefizyczną abstrakcją modelowania. Połączone blachy są sprzężone za pomocą równań więzów wzdłuż ich linii środkowych, a sama spoina nie ma dyskretnej reprezentacji geometrycznej w siatce MES. Bez fizycznie zamodelowanej stopy spoiny — i bez weryfikacji względem zagęszczonego podmodelu bryłowego lub powłokowego — nie można sformułować żadnego definitywnego twierdzenia dotyczącego poprawności odczytu HSS uzyskanego z tego modelu.

Zalecany tok postępowania dla połączeń krytycznych ze względu na zmęczenie materiału

IDEA StatiCa Connection wykonuje sprawdzenia projektowe na SGN zgodnie z EN 1993-1-8. Zmęczenie materiału nie jest standardowym wynikiem. Dla połączeń zdominowanych przez zmęczenie materiału zaleca się następujący tok postępowania:

1. Użyj IDEA StatiCa Connection, aby:

• Zweryfikować nośność złącza na SGN.
• Wyodrębnić siły wewnętrzne i nominalne stany naprężeń na odpowiednich blachach i spoinach w odległości od strefy nieciągłości.

1. Przeprowadź weryfikację zmęczeniową zewnętrznie, stosując:

• Podejście oparte na naprężeniach nominalnych zgodnie z EN 1993-1-9 z odpowiednią kategorią szczegółu, gdy geometria odpowiada szczegółowi zestawionemu w tablicach.

1. Dla niestandardowych szczegółów lub gdy podejście nominalne nie ma zastosowania (złożona geometria, przyłącza bez skatalogowanej kategorii, bardzo grube blachy):

• Użyj dedykowanego pakietu MES (np. Abaqus lub ANSYS), aby zbudować powłokowy lub bryłowy podmodel spełniający wymagania IIW dotyczące siatki i modelowania spoin.

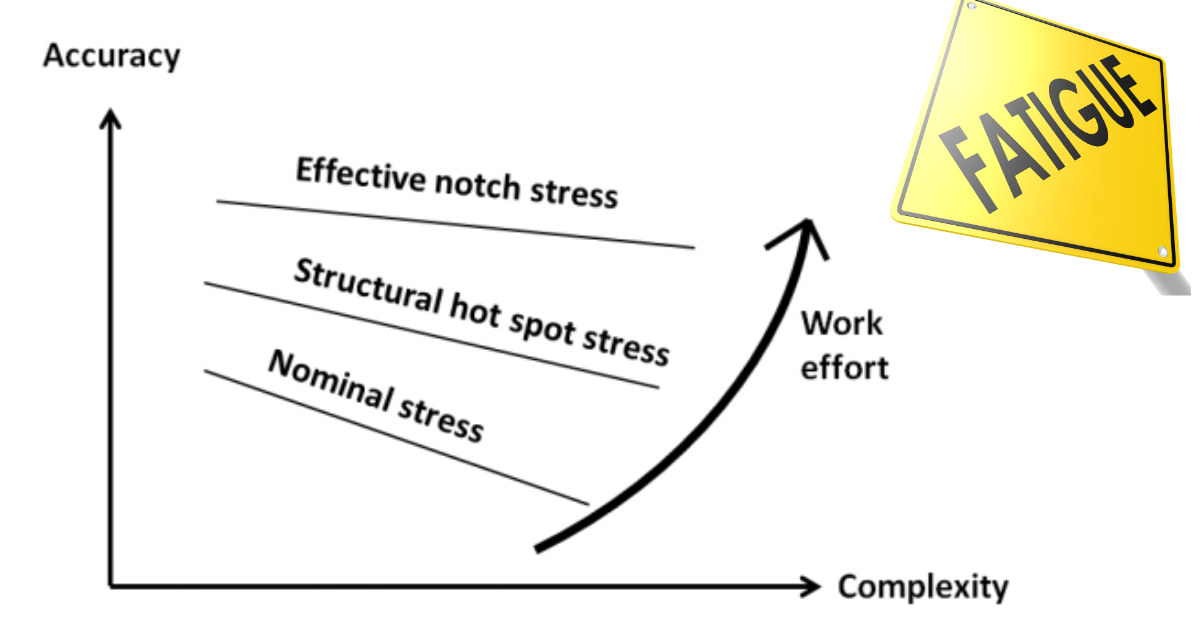

• Zastosuj podejście oparte na naprężeniach konstrukcyjnych (hot-spot) lub efektywnych naprężeniach karbowych, stosownie do sytuacji.
• Powiąż podmodel z wynikami IDEA StatiCa poprzez równoważne siły brzegowe lub narzucone przemieszczenia.

Dla szczegółów krytycznych ze względu na zmęczenie materiału lub niestandardowych, weryfikacja zmęczeniowa powinna być przeprowadzona zewnętrznie z zastosowaniem podejścia opartego na naprężeniach nominalnych lub dedykowanego podmodelu MES zbudowanego zgodnie z metodologią naprężeń konstrukcyjnych/karbowych.
