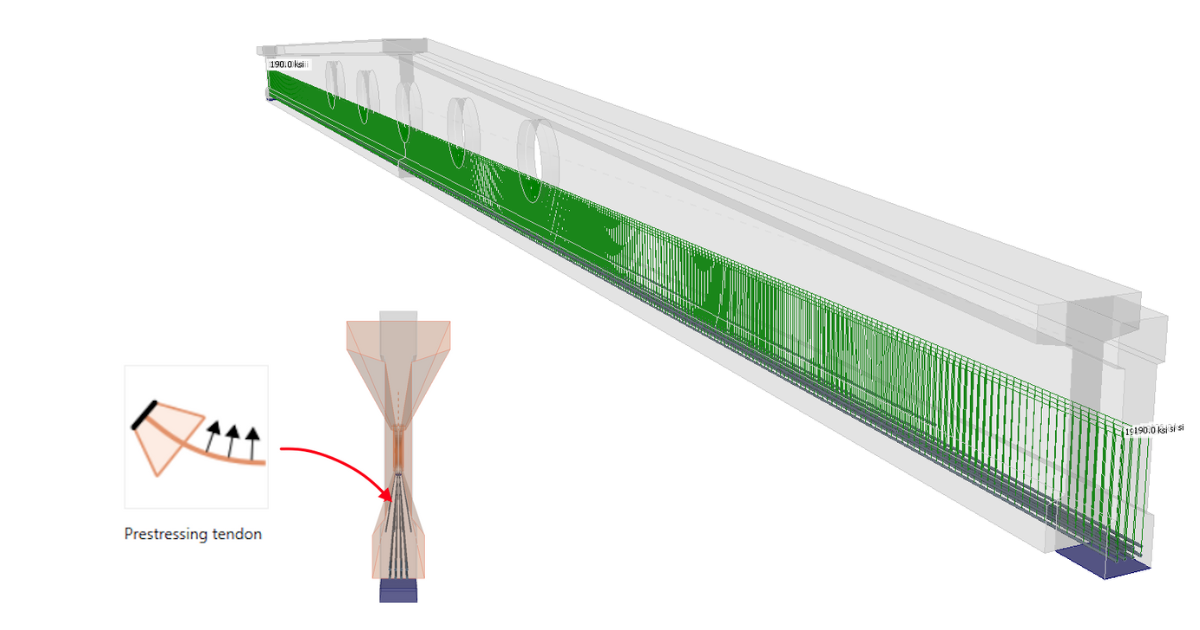

Voorspanning volgens ACI 318-19 in Detail

De functies omvatten invoer voor voor- en nagespannen beton, een database met voorspankabels en uitgebreide controles volgens de ACI-code. De toepassing bevat een database van voorspanstaal, de mogelijkheid om gedeeltelijk belaste gebieden in te voeren en te evalueren en alle vereiste ACI standaardcontroles, inclusief spanningsbeperkingen en decompressiecontroles.

Belangrijke termen

Dit artikel behandelt de basisdefinities. Meer details zijn te vinden in het nieuwe hoofdstuk van de theoretische achtergrond gewijd aan voorspanning volgens ACI.

• Belastingstype voorspanning

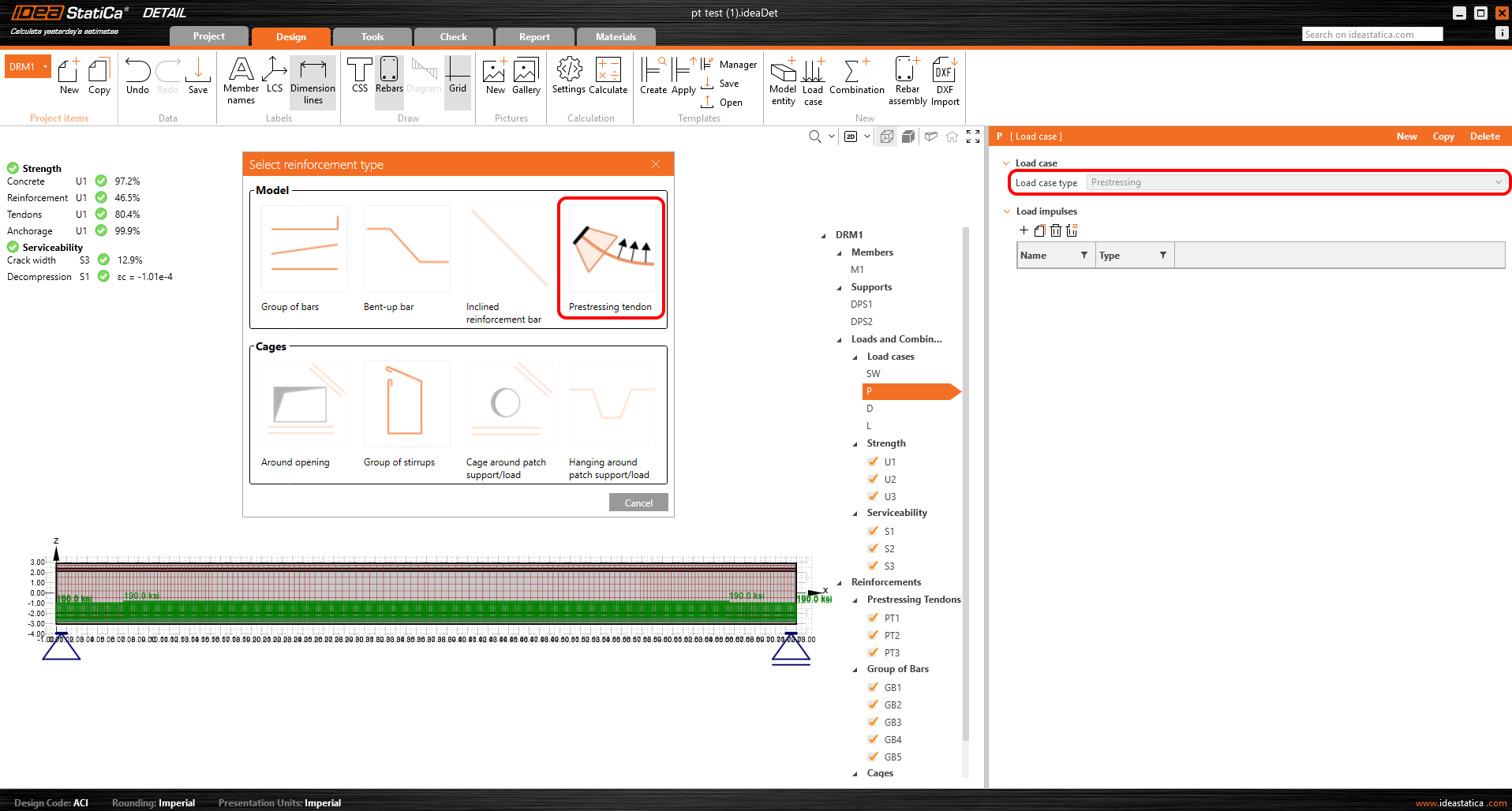

Voor de ACI standaard is een Load Case type, voorspanning, toegevoegd, waarmee voorspanningwapening kan worden ingevoerd. Dit type is nodig voor het definiëren van de voorspanelementen.

• Voorgespannen strengen

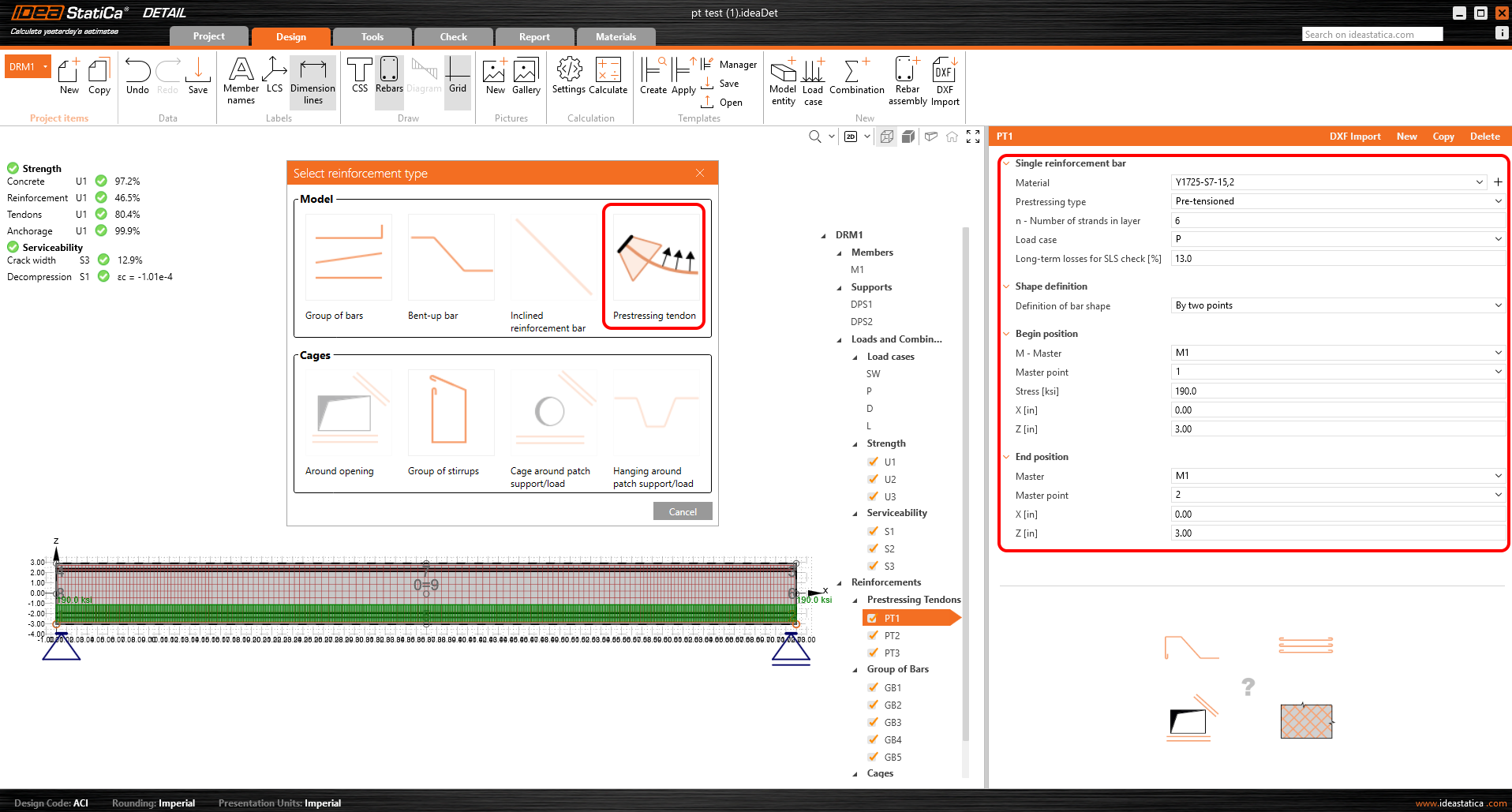

De laag van voorgespannen strengen voor wanden en liggers kan worden gedefinieerd met de coördinaten van twee punten gerelateerd aan het masterpunt. Om de voorspanningsintensiteit van de kabel te bepalen, moet de spanning in de voorspanningswapening vlak voor het loskomen van de landhoofden, na kortetermijnverliezen zoals verankering, vervorming van het landhoofd en kortetermijnontspanning, worden opgegeven.

Voor lange termijn dienstcombinaties moet een schatting van de verliezen op lange termijn door krimp en relaxatie als percentage worden opgegeven.

Zoals beschreven in de theoretische achtergrond, wordt het verlies als gevolg van directe elastische betonrek in voorgespannen strengen automatisch berekend en is direct afhankelijk van de tijdsafhankelijke factor voor aanhoudende belasting, ξ.

• Nagerekte voorspankabels

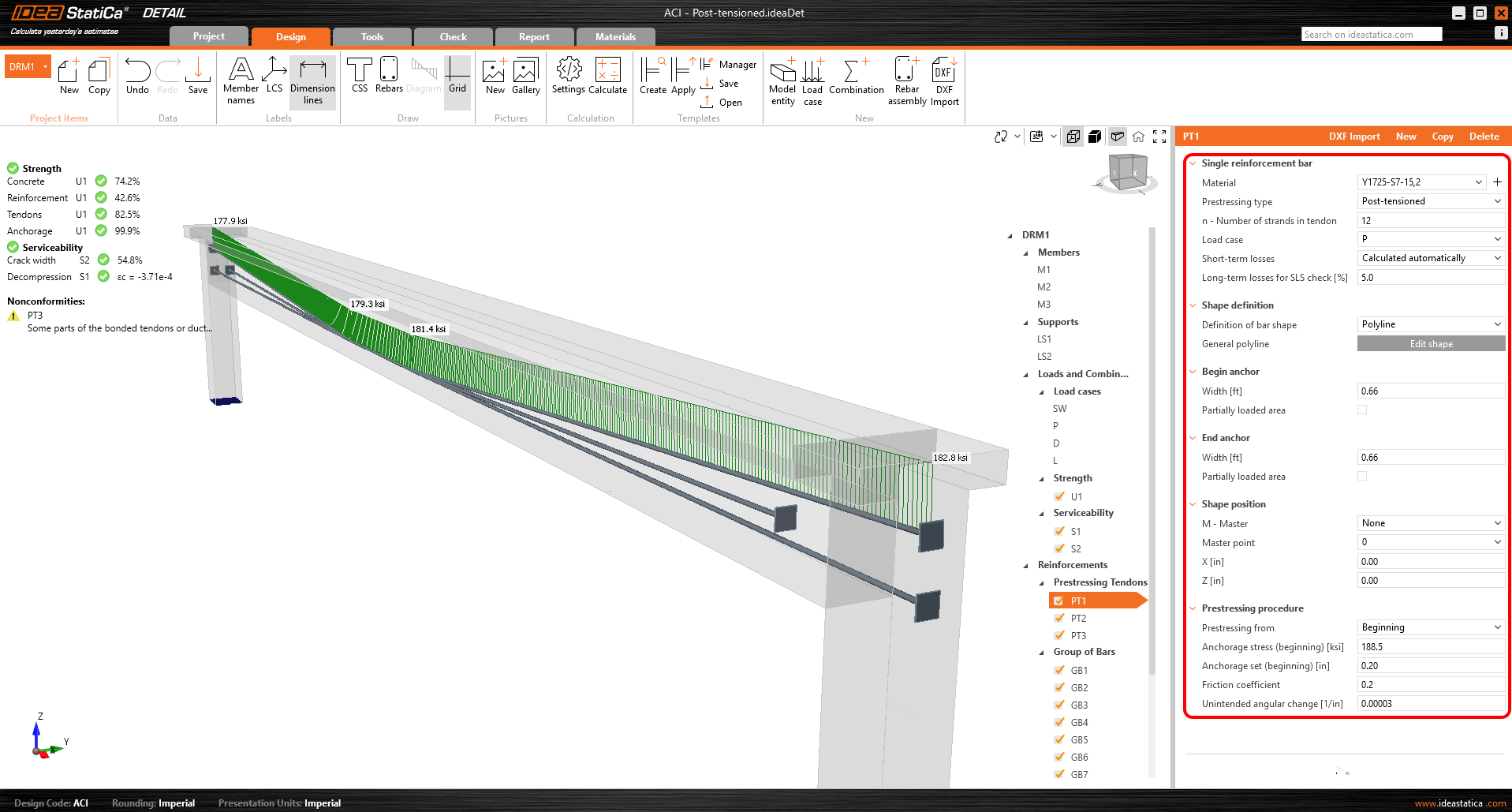

Een nagespannen kabel, met een aanpasbaar aantal strengen, kan worden gedefinieerd met behulp van twee punten zoals een voorgespannen kabel of een polylijn. De ankerspanning bepaalt de voorspanningsintensiteit. Verliezen op korte termijn worden automatisch berekend op basis van de geometrie van de kabel en de invoer van de voorspanningsprocedure. Voor bruikbaarheid moeten langetermijnverliezen door kruip, krimp en relaxatie worden geschat als een percentage.

• Gedeeltelijk belast gebied

Voor gebieden bij nagespannen ankers, opleggingen en puntbelastingen kan de functie Gedeeltelijk belaste gebieden worden gebruikt om een verhoogde betonsterkte te simuleren volgens ACI 318-19 (hoofdstukken 22.8 en 25.9).

• Spanningsbeperking in bruikbaarheid voor voorgespannen balken

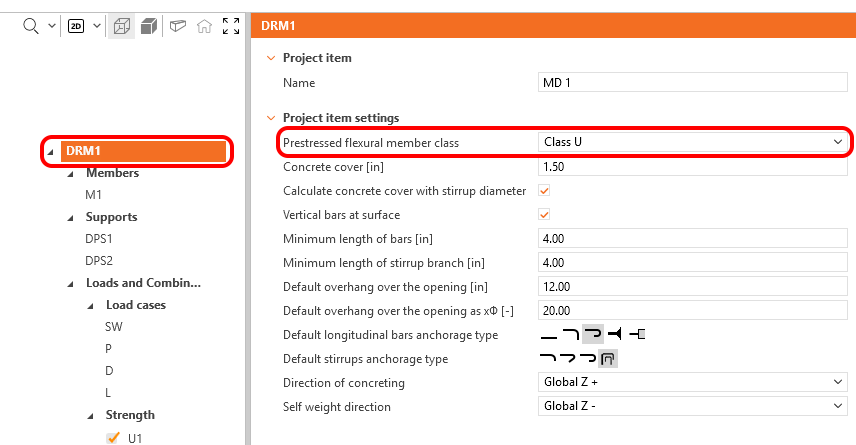

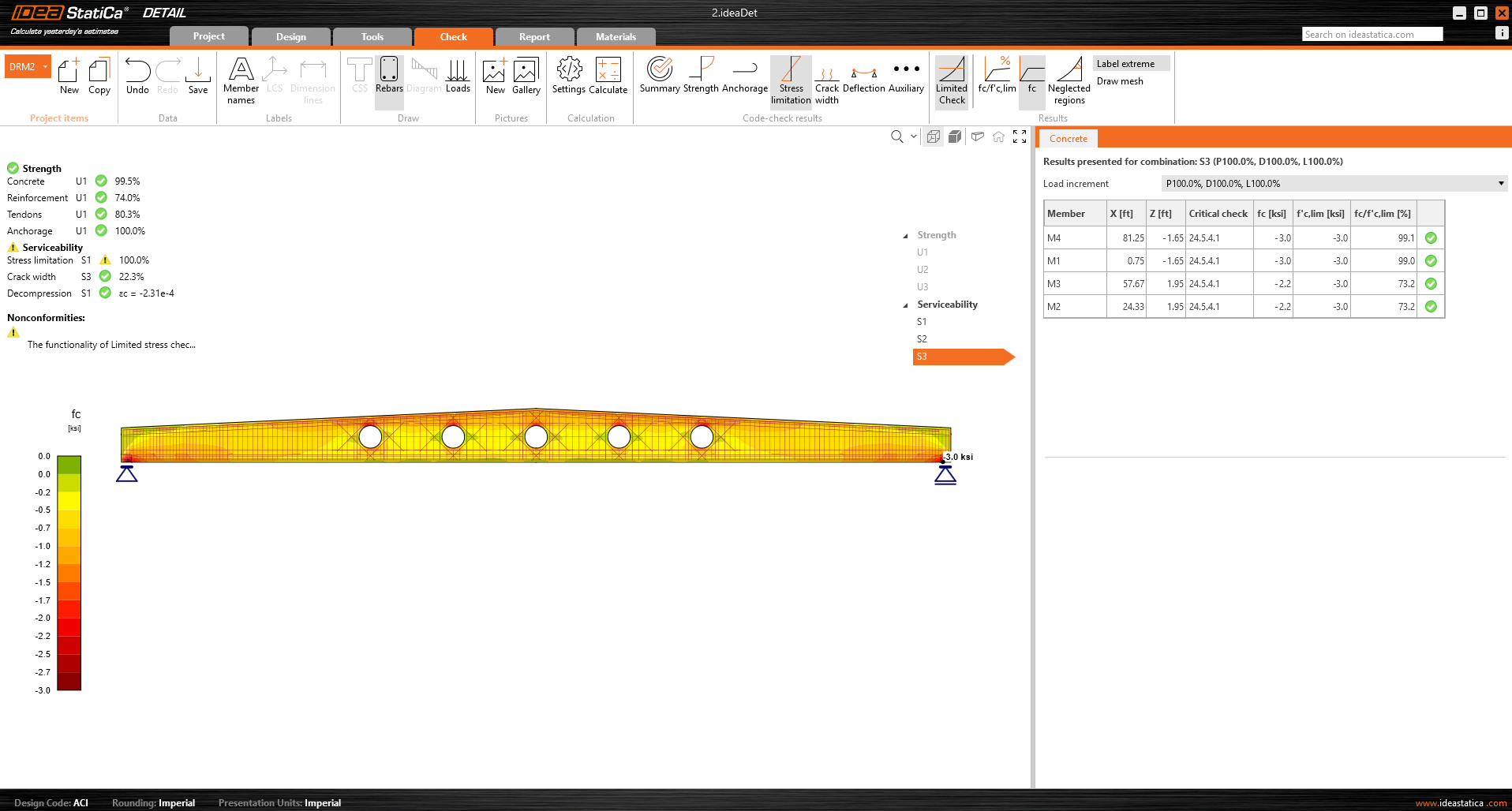

De toepassing bevat spanningsbeperkingscontroles voor beton in voorgespannen elementen. Gebruikers beginnen met het selecteren van de klasse van het voorgespannen element. Voor de klassen U en T worden de bruikbaarheidsspanningslimieten geverifieerd volgens ACI 318-19 paragraaf 24.5.4.1.

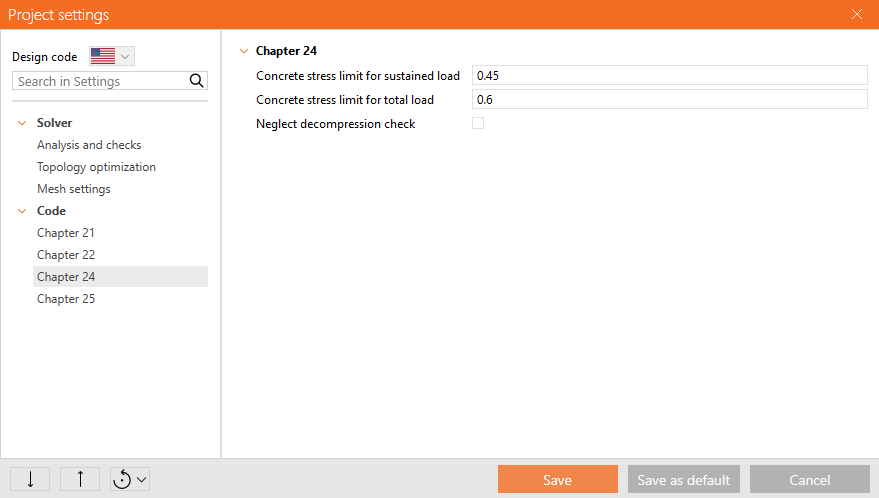

Reductiecoëfficiënten kunnen worden aangepast in Voorkeuren.
