Ontwerp staaf voor het gewapend beton in de RCS applicatie

Na het aanmaken van een doorsnede in de RCS applicatie is het noodzakelijk om gegevens in te stellen in Design Member. In Design Member zijn twee tabbladen met instellingen te vinden.

• Member Data
• Flexural slenderness

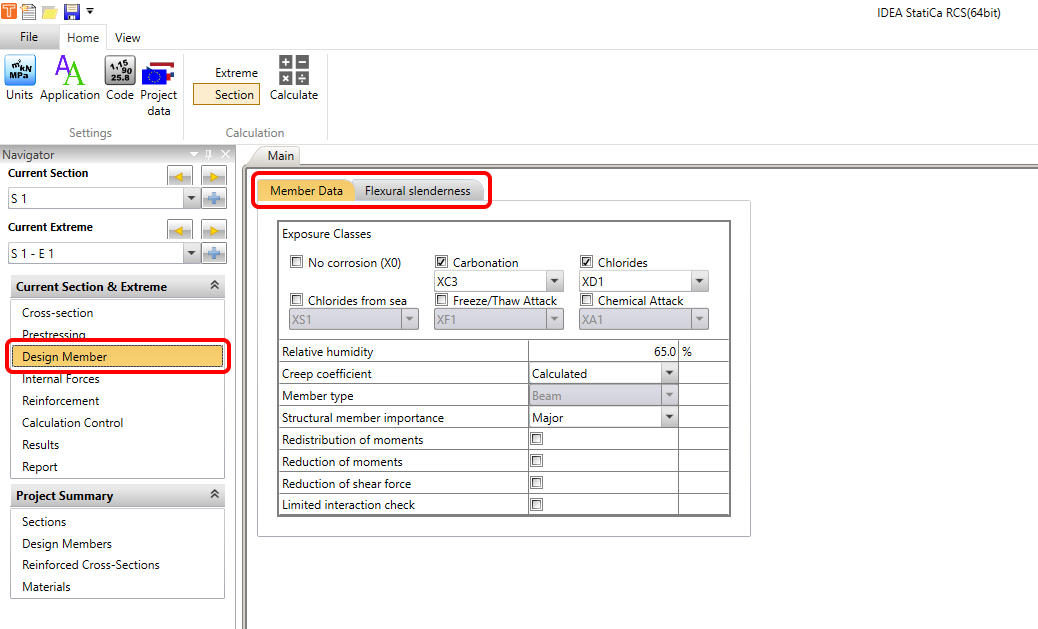

Laten we ons richten op het eerste tabblad:

Member Data

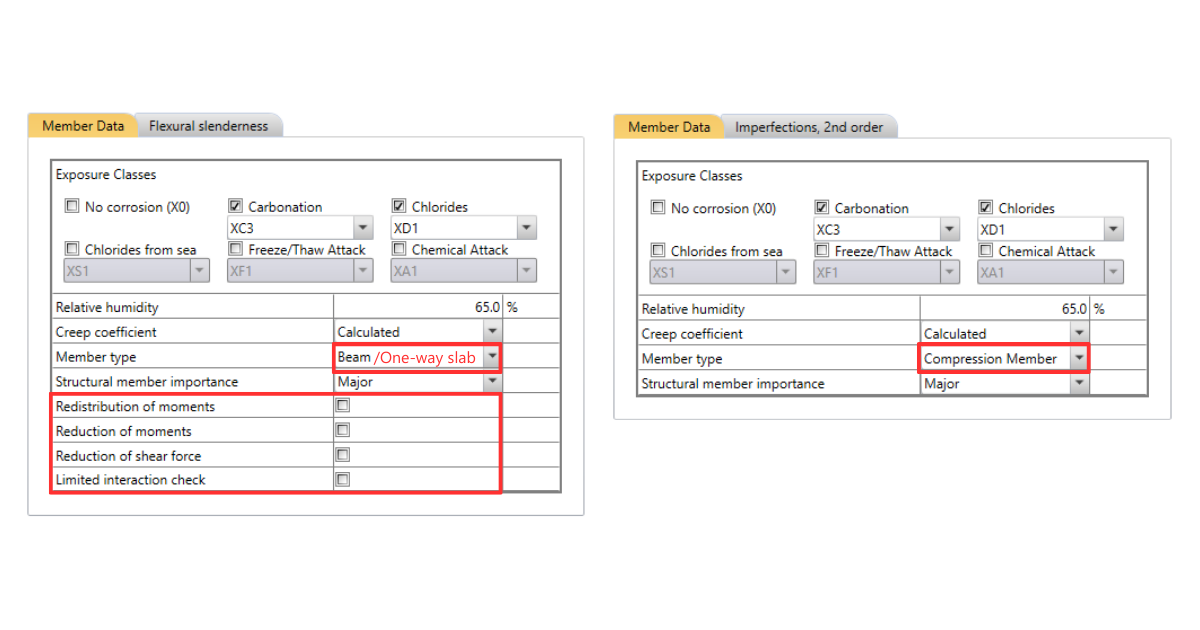

Ga naar de Navigator -> Design member -> Member Data. U vindt een gedeelte gewijd aan de omgeving (Exposure Classes, Relative Humidity) en andere instellingen (Creep coefficient en Structural member importance) die gemeenschappelijk zijn voor alle staaftypes (Beam, One-way slab, Compression Member). De rest van het tabblad is alleen beschikbaar voor Beam en One-way slab, en stelt ons in staat om selectievakjes voor de reducties en herverdeling aan/uit te vinken. Zie de gedetailleerde afbeelding hieronder.

Nu zullen we de opties doorlopen. Eerst dient u de eigenschappengroep Exposure Classes in te stellen. Deze instelling beïnvloedt de berekening van de minimale wapening en scheurbreedtebeheersing volgens EN 1992-1-1.

U kunt de volgende omstandigheden instellen:

• No corrosion – schakel de blootstellingsklasse zonder corrosierisico of aantasting X0 in/uit. Deze klasse wordt gewoonlijk voorgeschreven voor ongewapend beton.
• Carbonation – selecteer blootstellingsklasse XC voor corrosie veroorzaakt door carbonatatie.
• Chlorides – selecteer blootstellingsklasse XD voor corrosie veroorzaakt door chloriden.
• Chlorides from the sea – selecteer blootstellingsklasse XS voor corrosie veroorzaakt door chloriden uit de zee.
• Freeze/Thaw attack – selecteer blootstellingsklasse XF voor corrosie veroorzaakt door vorst-dooicycli.
• Chemical attack – selecteer blootstellingsklasse XA voor corrosie veroorzaakt door een chemisch agressieve omgeving.
• Relative humidity – voer de waarde van de relatieve vochtigheid in.

Vervolgens kunt u kiezen of de Creep coefficient automatisch wordt berekend (Calculated) of dat de waarde van de kruipcoëfficiënt Φ_inf door de gebruiker wordt gedefinieerd (User input). Zie de uitleg over hoe dit de resultaten beïnvloedt in de BGT-resultaten in RCS - Spanningsbegrenzing, Scheurwijdte, Detaillering.

Tot slot dient u het type Structural member importance te selecteren. Minimale wapening mag worden weggelaten in staven van ondergeschikt belang (bijv. lateien met een overspanning van 2 m), die niet significant bijdragen aan de totale weerstand en stabiliteit van de constructie (EN 1992-1-1, art. 6.2.1(4)).

De rest van het tabblad verschilt afhankelijk van het type ontwerp-staaf. Voor Beam en One-way zijn de opties om Redistributions and reductions in/uit te schakelen beschikbaar.

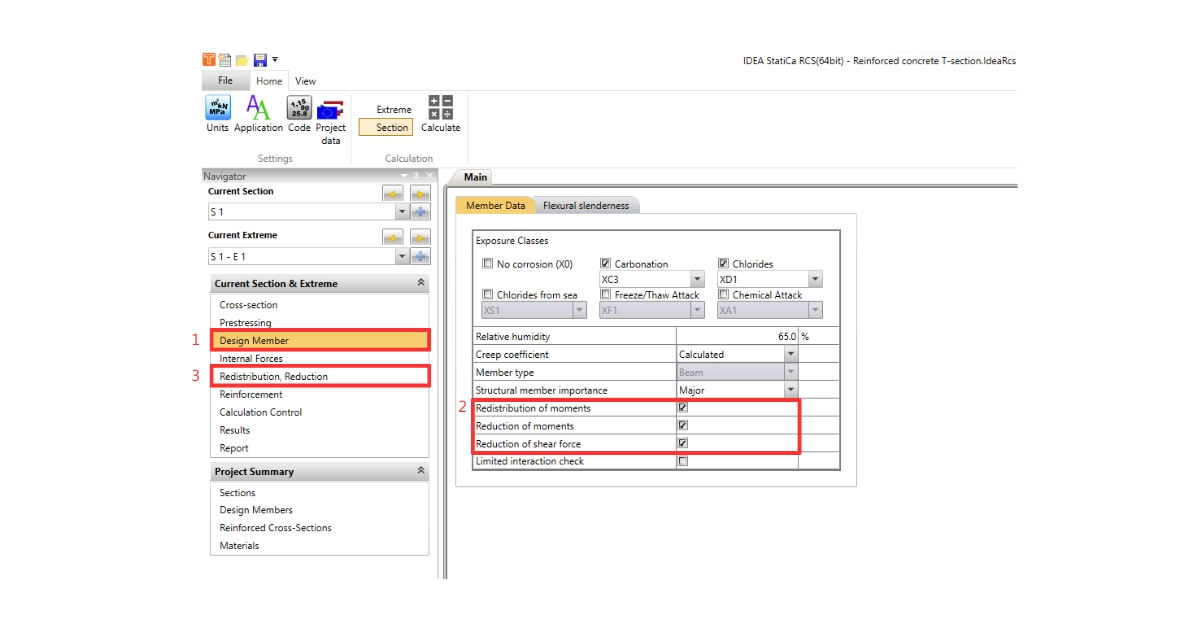

Houd er rekening mee dat het inschakelen van herverdeling en reductie ertoe leidt dat er een nieuwe balk in de Navigator verschijnt.

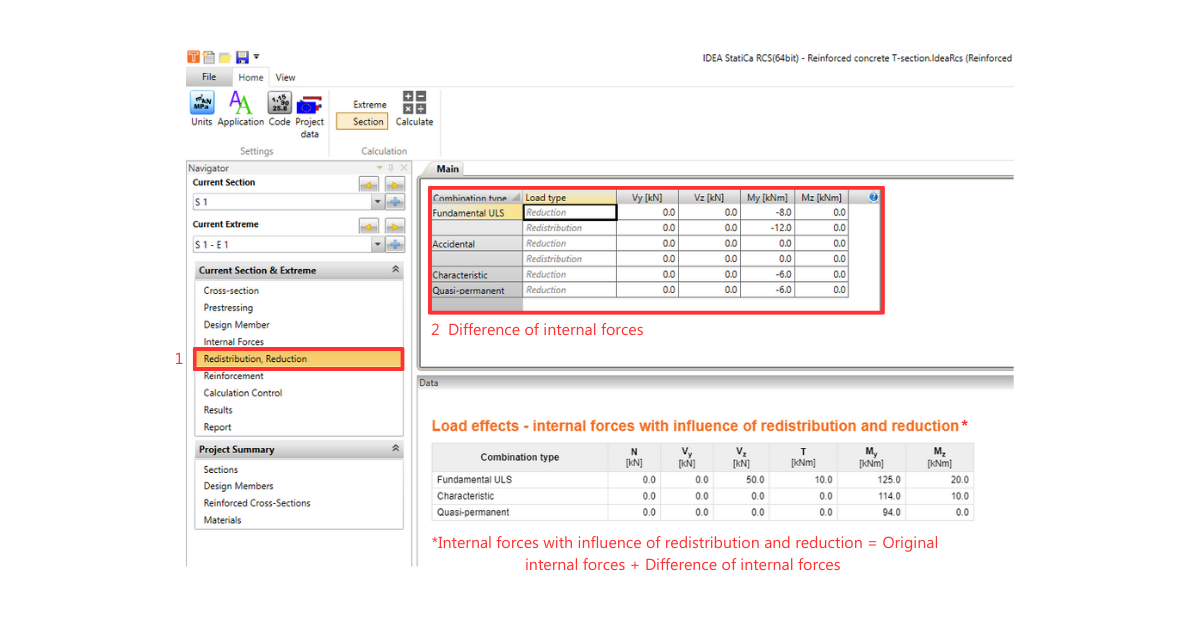

Hier dient u handmatig het verschil in inwendige krachten in te voeren dat verkregen is uit de berekening volgens de Eurocode. De software zal vervolgens automatisch de inwendige krachten herberekenen op basis van de ingevoerde waarden.

Hoe de specifieke verschillen te verkrijgen, zie de hieronder vermelde artikelen:

• Redistribution of moments –  momentenherverdeling volgens EN 1992-1-1, art. 5.5
• Reduction of moments –  gereduceerde momenten in opleggingen volgens EN 1992-1-1, art. 5.3.2.2(3) a 5.3.2.2(4)
• Reduction of shear force – een gereduceerde afschuifkracht voor staven met belastingen nabij opleggingen volgens EN 1992-1-1, art. 6.2.2(6) en 6.2.3(8)

De laatste optie heeft betrekking op de interactie:

• Limited interaction check – schakel de beperking van de interactienormtoetsing in/uit op een afstand kleiner dan d van de positie van het maximale moment volgens EN 1992-1-1 6.2.3(7). Meer informatie over de interactienormtoetsing vindt u in het artikel over UGT-normtoetsingen.

Flexural Slenderness and Imperfections, 2nd order

Het tweede tabblad verschilt afhankelijk van het type ontwerp-staaf. Voor een Beam en One-way slab dient u de parameters voor Flexural Slenderness in te stellen.

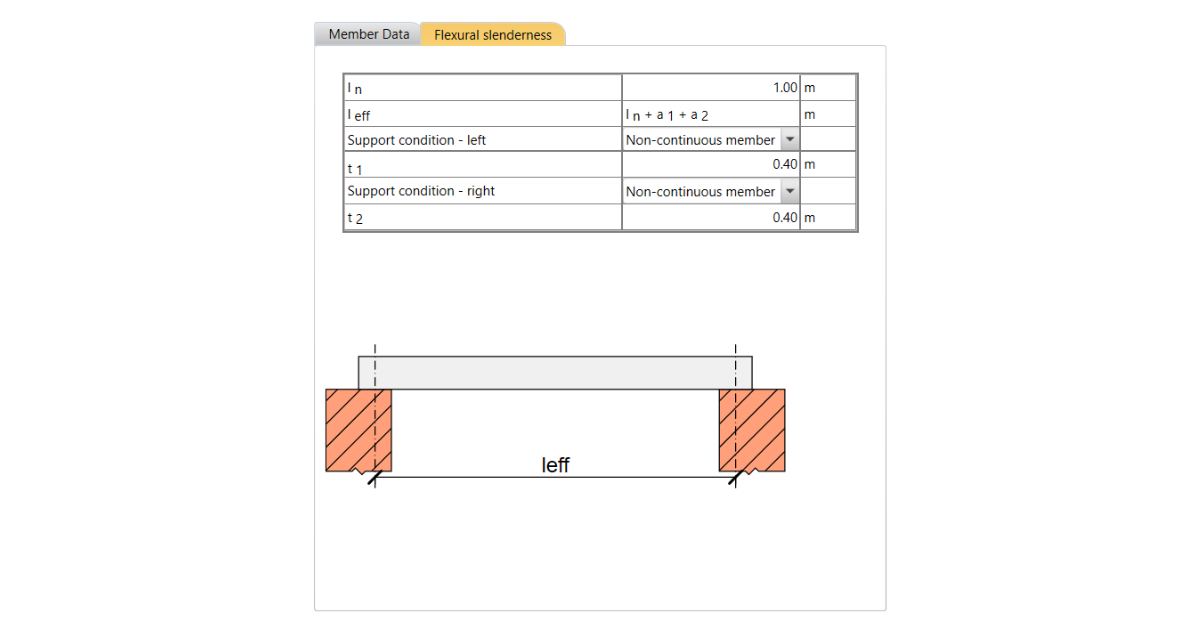

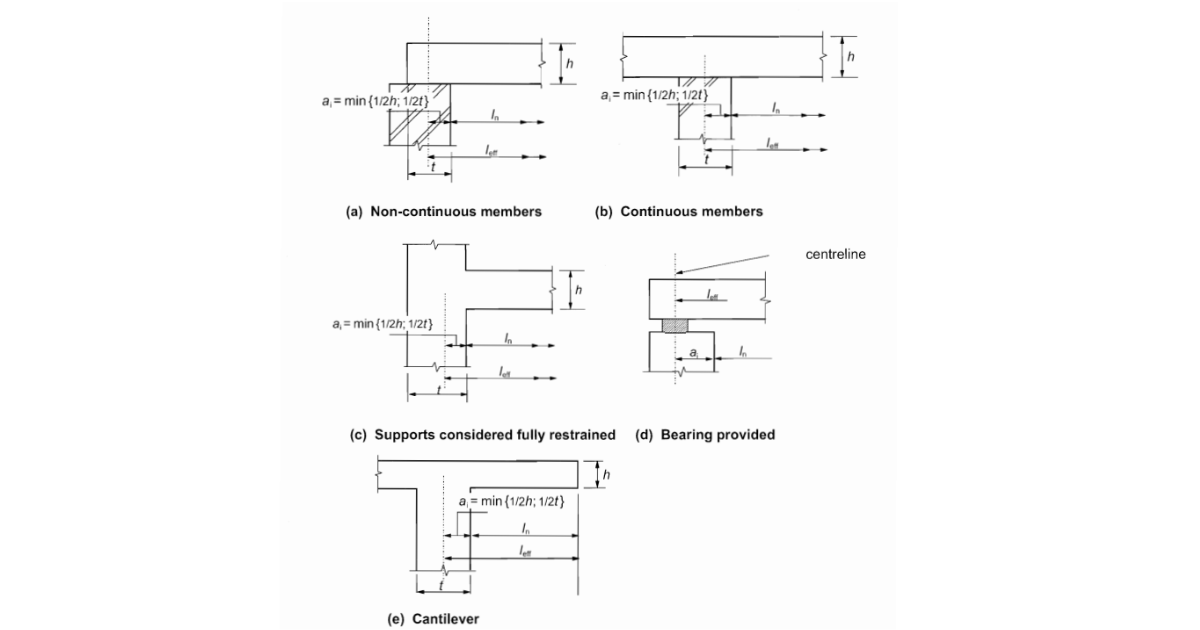

De software berekent de effectieve lengte van de staaf l_eff voor u. Het enige wat u hoeft te doen is de vrije afstand tussen de vlakken van de opleggingen l_n in te stellen, de opleggingscondities in te stellen (zie de afbeelding hieronder) en de breedte t_i van het ondersteunende element in te stellen.

De effectieve overspanning wordt dan berekend als

l_eff = l_n + a₁ + a₂

waarbij a_i wordt bepaald volgens EN 1992-1-1 art. 5.3.2.2(1).

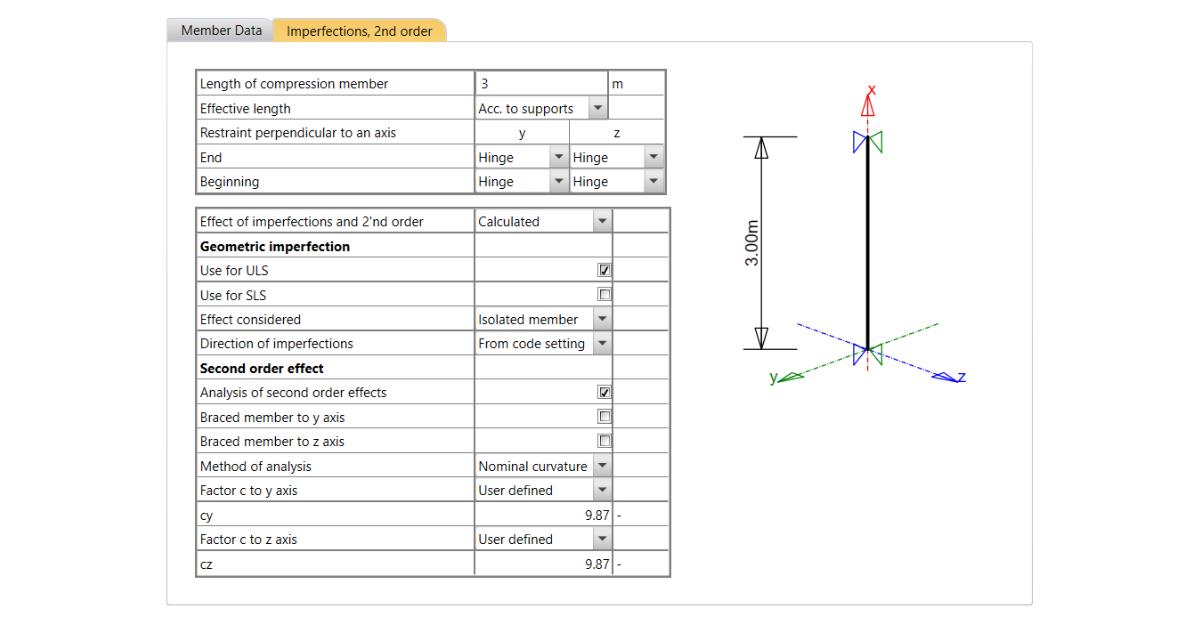

Voor Compression Member verschijnt een ander tabblad en dient u de parameters voor Imperfections and 2nd order in te stellen. Deze instelopties worden afzonderlijk uitgelegd in het artikel Tweede-orde effecten in de RCS applicatie.
