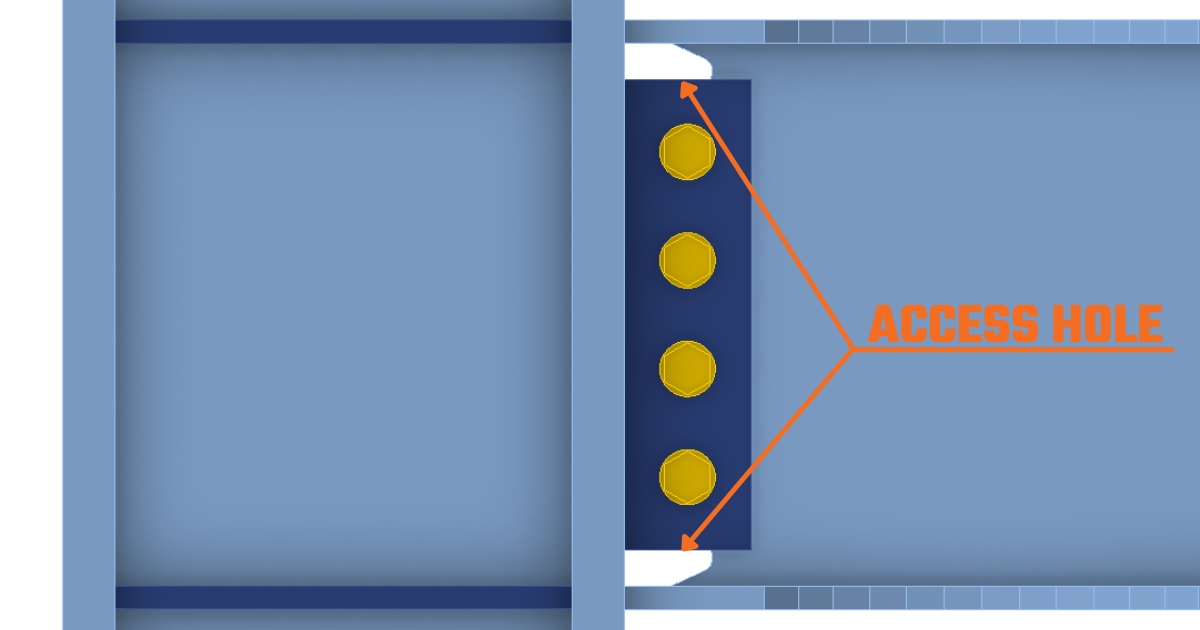

AISC Seismische Lastoegangsgaten
Volgens de logica van Lasafmetingen en Autodesign van bouten vertegenwoordigt deze functie de volgende stap in het automatiseren van verbindingsontwerp. Het stroomlijnt de bewerking Opening – inkeping door de handmatige iteratieve zoektocht naar de juiste geometrie te vervangen door een directe oplossing. Merk op dat het algoritme het lastoegangsgat strikt toetst aan de geselecteerde norm (AISC of AWS), niet aan beide tegelijkertijd.
In IDEA StatiCa Connection, bij seismisch ontwerpgeometrie met AISC-ontwerpnorm, zijn er twee typen autodesign voor lastoegangsgaten:
- volgens het AISC Seismic Design Manual of
- volgens AWS D1.8 - 6.11.1.2
De functie is volledig compatibel met de bewerking Opening – inkeping.
Hoe de functies aan te roepen

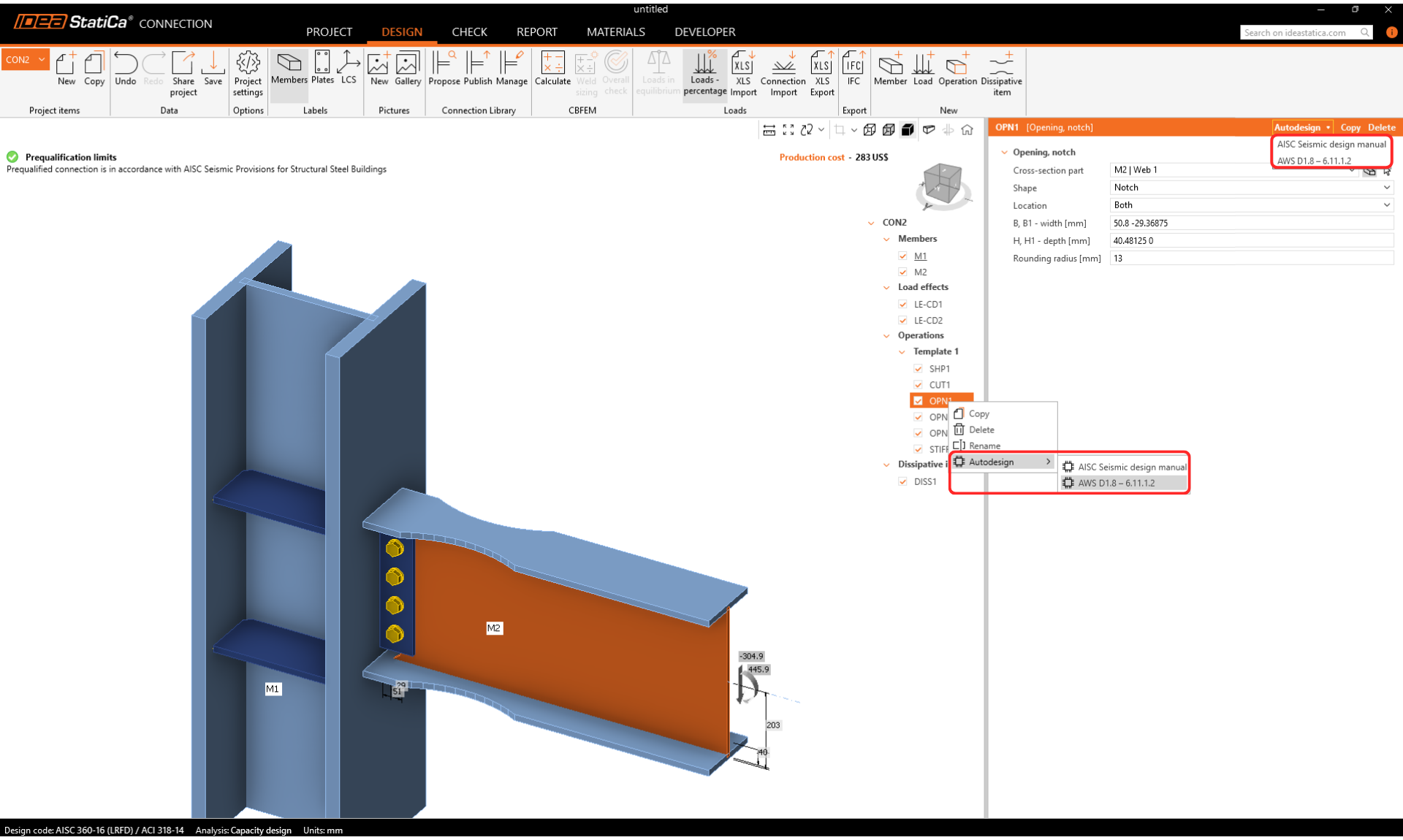

Autodesign kan worden aangeroepen via:
- Lintcommando in het dialoogvenster Bewerkingen
- Contextmenu (rechtermuisklik) op de bewerking Opening – inkeping
Autodesign volgens AISC Seismic Design Manual

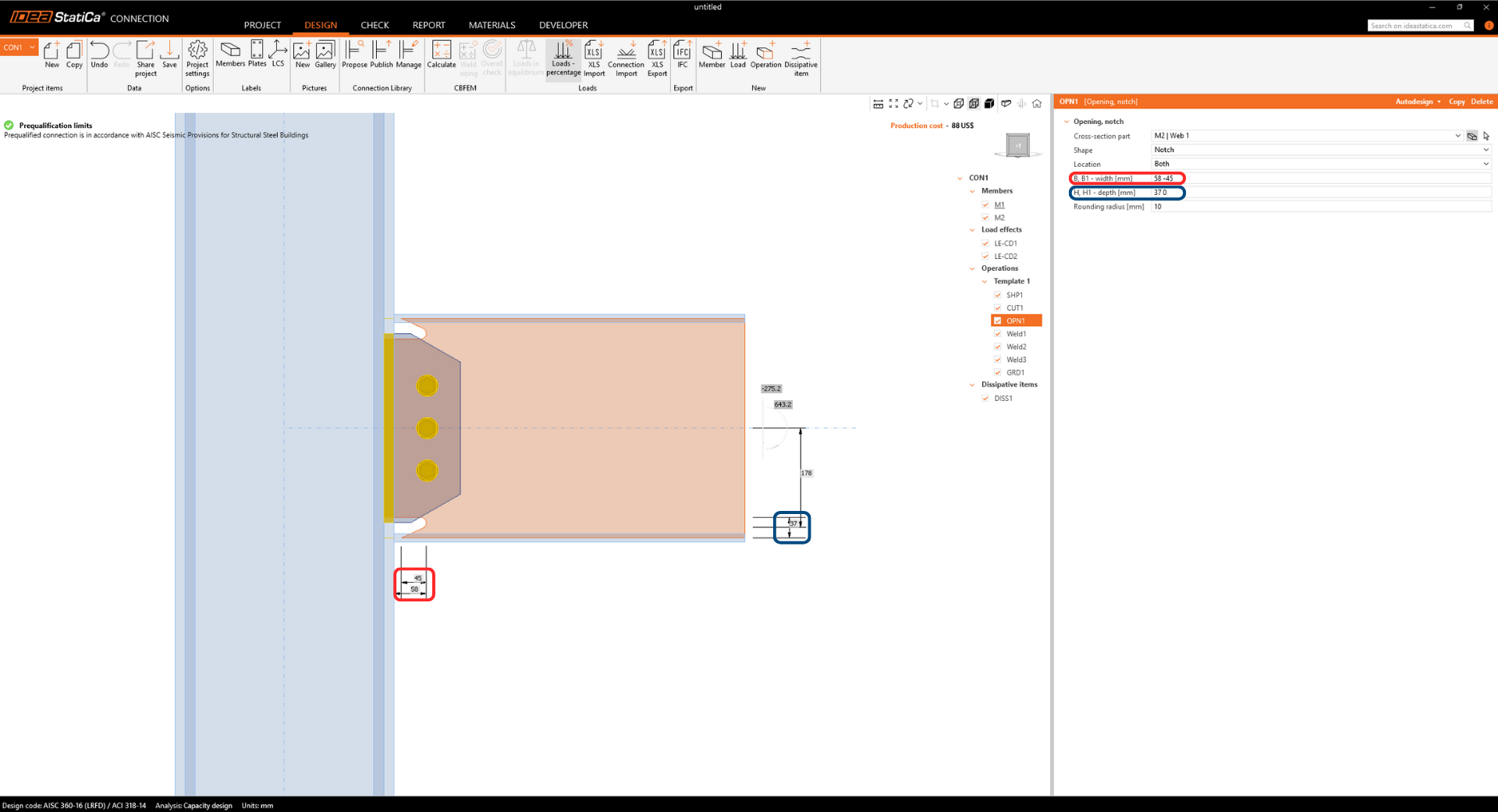

Het Autodesign-algoritme leest eerst de dikte van de flenzen van de ligger en de materiaaleigenschappen uit het eigenschappenraster. Op basis van deze invoer bepaalt het het specifieke type (A-N) volgens de tabellen van het Seismic Design Manual. Vervolgens past het een specifieke afrondingsregel toe: 1 mm voor metrische instellingen en 1/32 in voor imperiale instellingen. Met behulp van deze parameters ontwerpt het algoritme automatisch het lastoegangsgat voor.

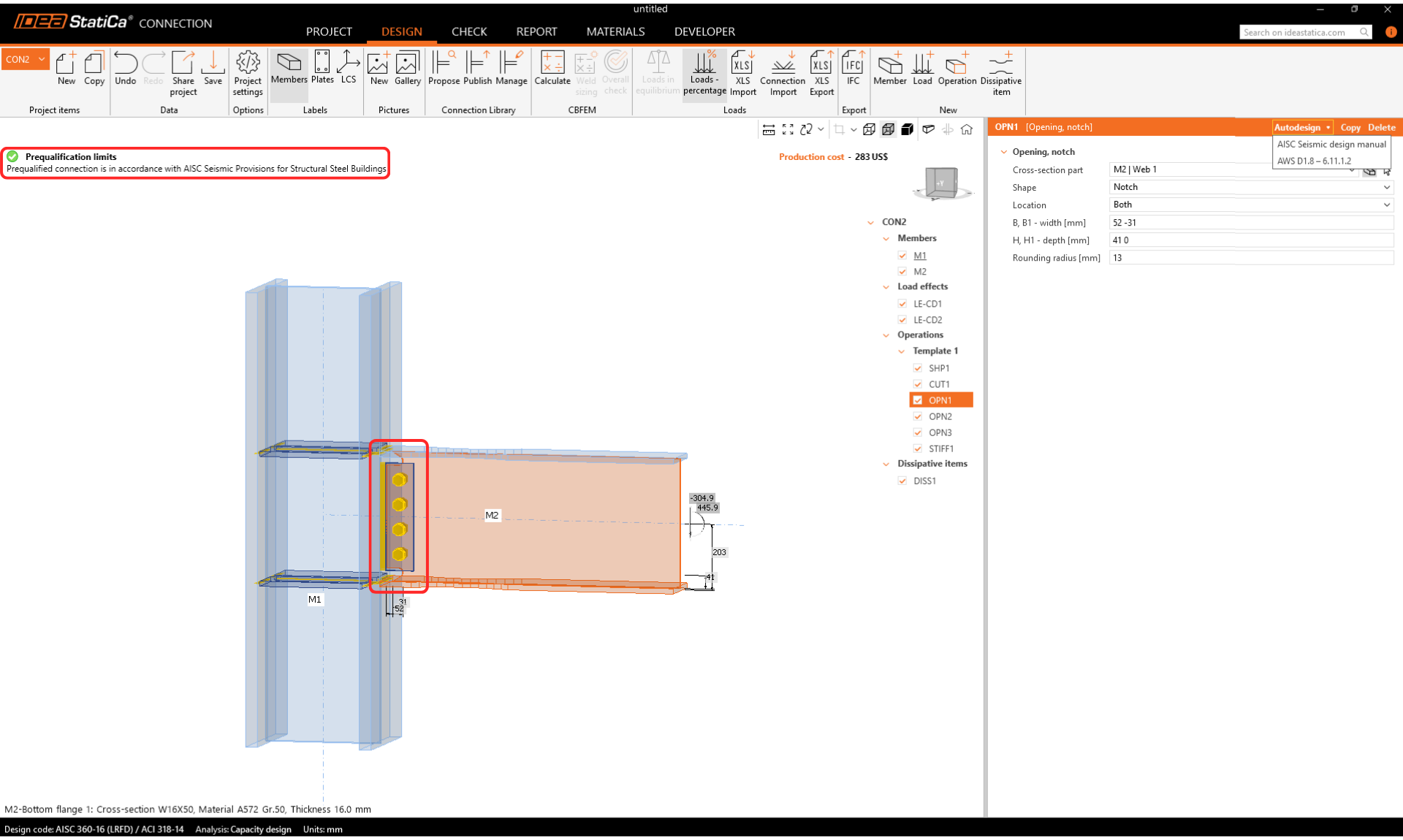

Na die bewerking voldoet de verbinding aan de prequalificatiegrenzen van AISC 358 en 341.
Autodesign volgens AWS D1.8/D1.8M: Hoofdstuk 6.11.1.2

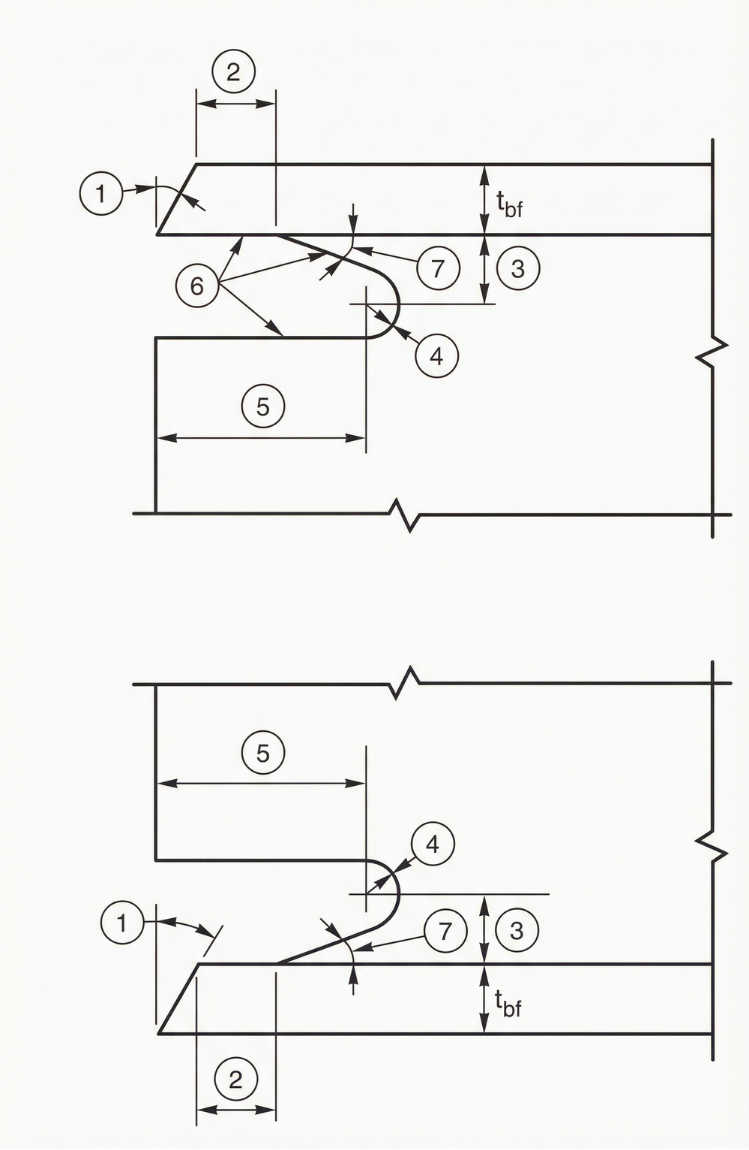

Het algoritme van Autodesign is strikt gebaseerd op formules in AWS D1.8/D1.8M, figuur 6.2:
1 - Afschuining zoals vereist voor de WPS.
2 - tbf (dikte van de onderflens van de ligger) of 1/2 in [12 mm], afhankelijk van welke groter is (+1/2 tbf, of -1/4 tbf).
3 - De minimale afmeting bedraagt 3/4 tbf, of 3/4 in [20 mm], afhankelijk van welke groter is. De maximale afmeting bedraagt tbf (+1/4 in [6 mm]).
4 - Minimale straal van 3/8 in [10 mm] (-0, +onbeperkt).
5 - 3 tbf (±1/2 in [12 mm]).
6 - zie 6.11.2.1 voor eisen aan oppervlakteruwheid. Dit is een fabricagevereiste die de snijkwaliteit waarborgt; het is geometrisch niet weergegeven in het 3D-model.
7 - Toleranties mogen niet zodanig ophopen dat de hoek van de snede van het lastoegangsgat ten opzichte van het flensoppervlak 25° overschrijdt.
Opmerking: Hoewel de directe instellingen van de bewerking Opening – inkeping niet worden geboden voor de parameters (bijv. 2, 3, 5...) die in bovenstaande figuur worden getoond, wordt de verificatie ervan op de achtergrond uitgevoerd met behulp van goniometrische functies.
