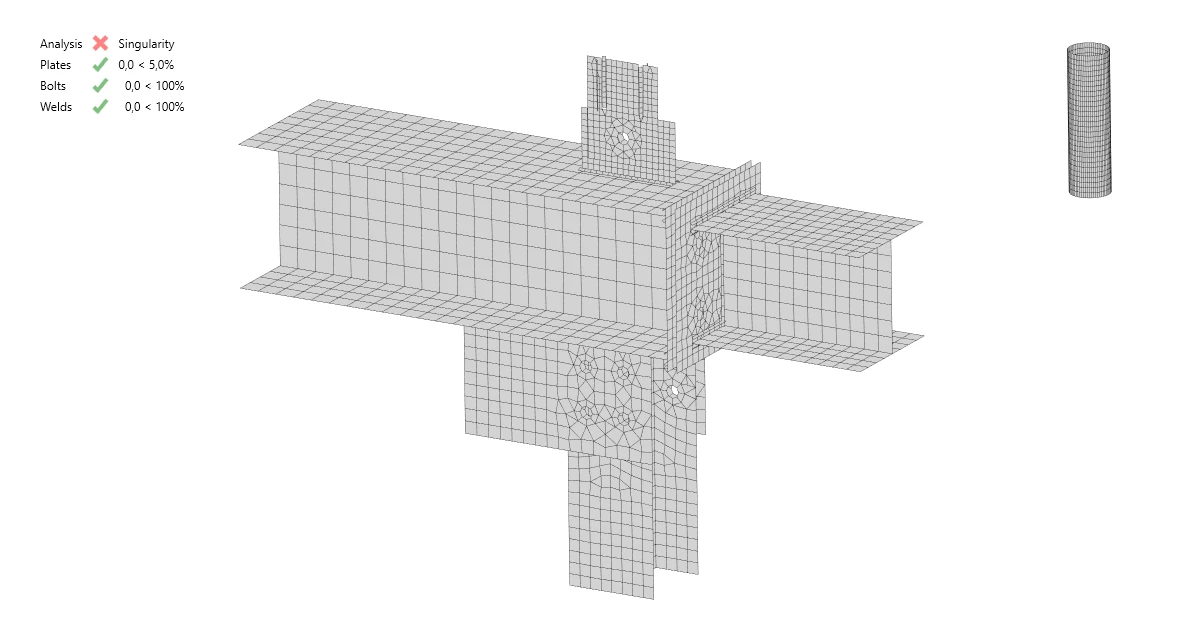

부재 단면으로 원형 강관이나 각종 튜브를 사용하면 해석 모델에서 특이점(Singularity)이 발생하는 경우가 있으며, 특히 튜브를 길이 방향으로 용접할 때 이런 현상이 나타납니다.
대표적인 예로 Connecting plate 작업에서 튜브와 플레이트의 연결 유형을 Notched plate로 설정한 경우를 들 수 있습니다.

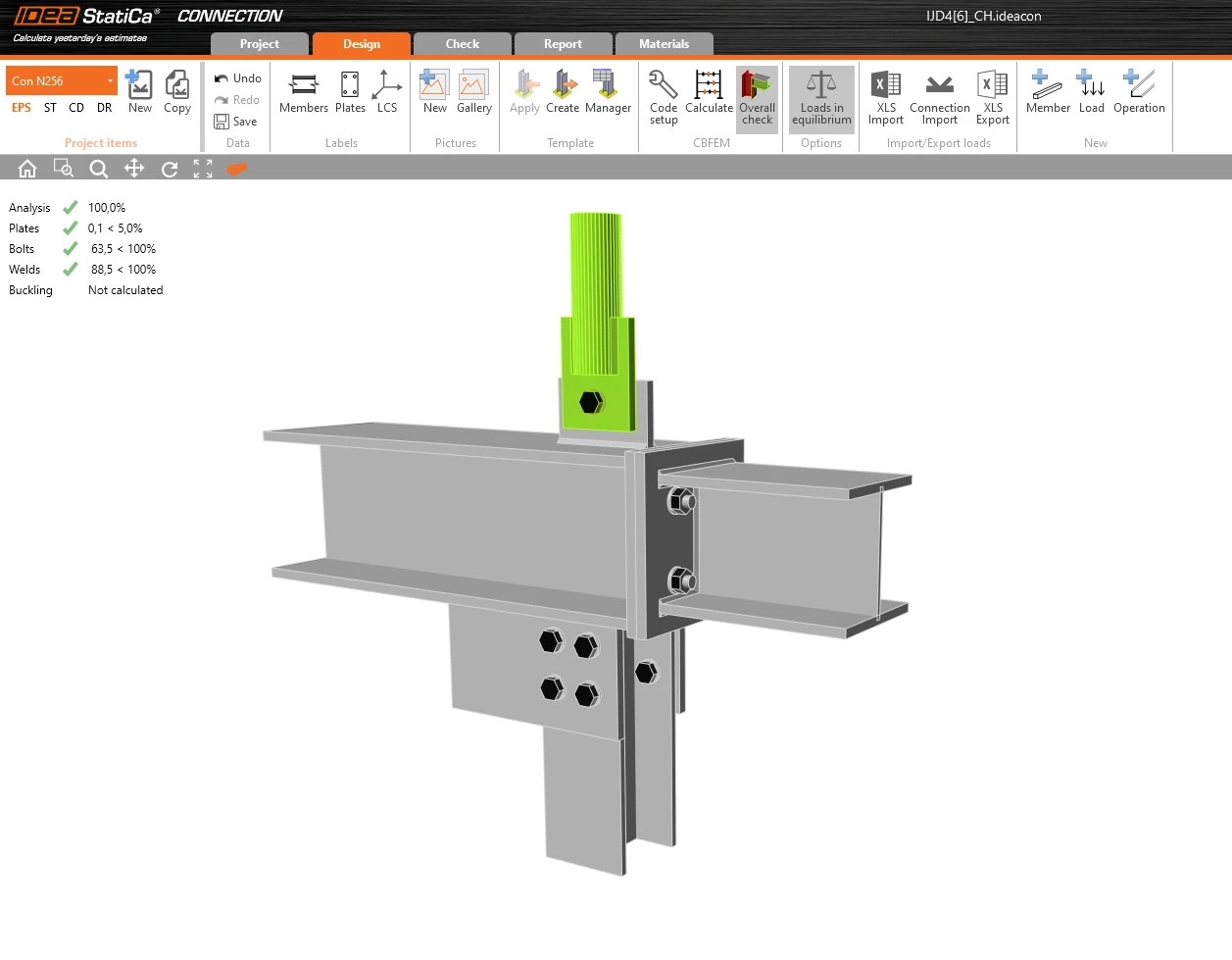

이 특이점은 원형 표면을 이산적인 각도 표면으로 분할할 때 발생하는 불일치가 원인입니다. 이 오류를 해결하려면 Code setup을 열고 Division of surface of the biggest circular hollow member의 기본값인 64를 변경해 보십시오.
이렇게 하면 용접부의 유한요소 메시와 관형 단면의 표면이 서로 맞춰져 해석을 수행할 수 있게 됩니다.
