단일 앵커 및 앵커 그룹의 콘크리트 콘 면적

이 문서는 다음 언어로도 제공됩니다
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
AI가 영어에서 번역했습니다

콘크리트 콘 파괴 면적

단일 앵커 및 앵커 그룹의 콘크리트 콘 파괴 면적 산정은 정착 안전성을 결정하는 기본 매개변수입니다. 앵커가 사전 설치되었거나 파괴가 방지된 경우, 이 규정 검토는 코드 설정에서 비활성화할 수 있습니다.

콘크리트 콘 면적은 인장력을 받는 앵커의 콘크리트 파괴 저항에 대한 규정 검토에 필요합니다. 검토는 정착 깊이와 콘크리트 블록 단부 거리를 고려하여 인장력을 받는 각 앵커에 대해 개별적으로 수행됩니다. 면적 ANc0 는 계산에 사용됩니다.

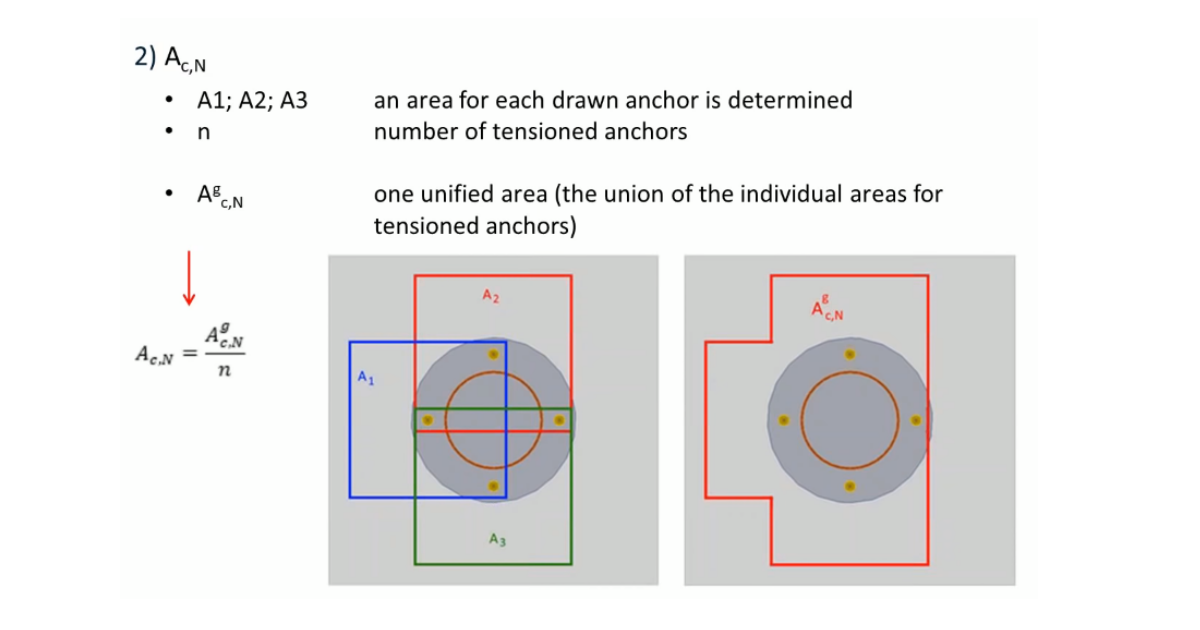

여러 앵커의 면적이 겹치는 경우, 공통 인장 파괴 콘을 형성하는 앵커 그룹에 대해 콘크리트 콘 면적 ANc는 그룹 내 모든 앵커의 단일 면적 ANc0,i 의 교차 영역으로 계산됩니다.

정착 부재로부터 콘크리트 블록 단부 거리

콘크리트 콘은 앵커 또는 앵커 그룹의 하단에서 콘크리트 표면까지 형성되므로, 콘크리트 블록 단부까지의 거리는 콘 면적 ANc 계산에서 중요한 매개변수입니다.

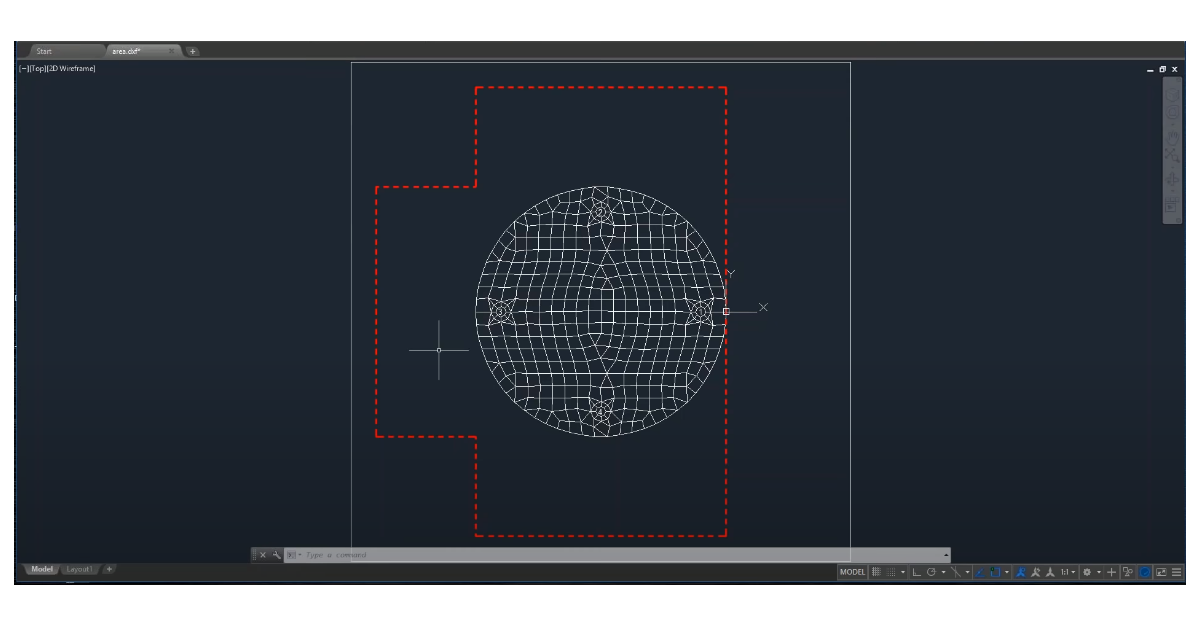

콘크리트 콘 면적의 DXF 내보내기

계산된 면적의 이미지를 내보내거나, 콘크리트 콘 면적의 2D 도면이 포함된 DXF 파일을 생성하여 모든 CAD 애플리케이션에서 열 수 있습니다. 콘크리트 콘 면적 도면 내보내기는 전체 시공 모델의 시각적 검토에 유용할 수 있습니다.
