Importation des tiges depuis Tekla Structures

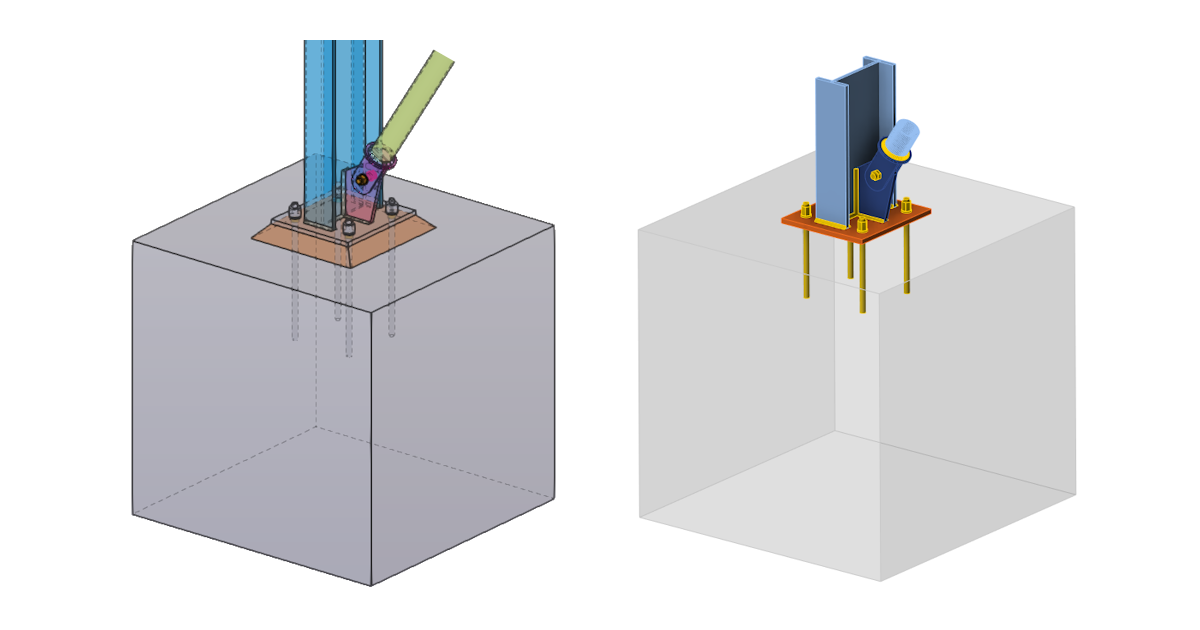

Importez un ancrage complet de Tekla Structures vers IDEA StatiCa
Outre l'importation des détails structuraux (éléments, platines, boulons, soudures) créés dans votre projet DAO de Tekla Structures, vous pouvez également importer les parties d'ancrage conçues, telles que les tiges, pieds de poteau et blocs de béton.
Données prises en charge pour l'importation de parties d'ancrage :
- dimensions de pied de poteau, attributs de matériau
- disposition des tiges
- profil de tige, qualité de tige (matériau) et attributs de groupe de tiges
- bloc de béton de fondement, attributs de matériau de béton
Le lien BIM fonctionne mieux dans Tekla Structures 2025 et avec des macros/composants prêts à l'emploi qui ont été mis à jour pour contenir toutes les données lisibles par IDEA StatiCa Checkbot.
Les versions antérieures (Tekla Structures 2024 et plus anciennes) sont également prises en charge mais certaines données manquantes dans les macros peuvent ne pas être importées correctement.
Limites connues
- Le scellement et écartement entre le pied de poteau et la face de béton ne sont pas pris en charge
- Les dimensions (décalage) de bloc de béton peuvent ne pas être transférées avec précision
- Seules les tiges droites sont prises en charge
Pour en savoir plus sur la conception des ancrages dans IDEA StatiCa, consultez cet article.
