Ferraillage de l'ancrage selon ACI

Avec IDEA StatiCa Connection pour la vérification des ancrages, Detail fournit une solution complète pour tous ceux qui s'occupent des assemblages acier-béton. Avec Connection, vous pouvez évaluer les tiges dans un bloc de béton standard, tandis qu'avec Detail, il est possible d'évaluer l'impact de ferraillage supplémentaire.

Ce flux de travail est déjà éprouvé par les utilisateurs en pratique réelle qui utilisent l'Eurocode, pour lesquels il a été possible de résoudre des tâches en 3D depuis la version 24.1. Voir la note de mise à jour : Detail hors de bêta.

IDEA StatiCa Detail

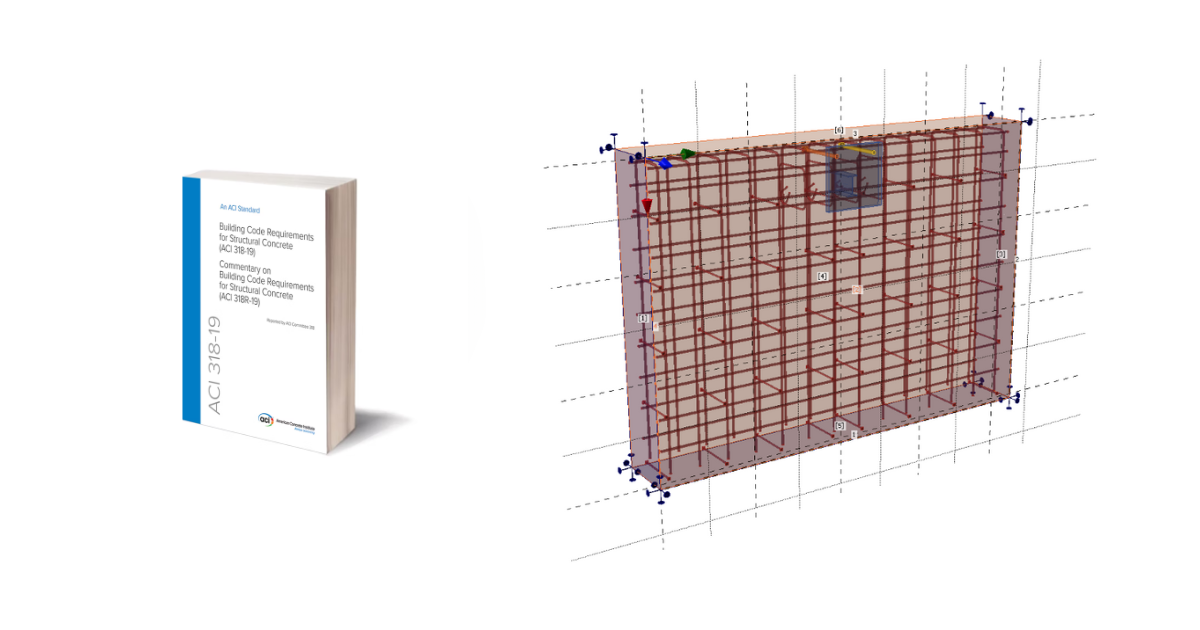

La norme ACI est maintenant entièrement intégrée à IDEA StatiCa Detail, y compris 3D dans Detail. Le logiciel prend en charge les unités impériales et métriques et les évaluations sont effectuées en pleine conformité avec la norme ACI.

Les modèles peuvent être créés à partir de zéro ou en utilisant des modèles prédéfinis directement dans l'application.

Pour les évaluations d'ancrage non conformes basées sur les formules ACI pour le béton standard, le modèle peut être exporté depuis IDEA StatiCa Connection. L'exportation comprend les charges, les paramètres des tiges et les dimensions fondamentales. Il ne faut ajouter que le ferraillage. Vous trouverez plus d'informations sur l'importation dans l'article : Importation de l'ancrage de Connection à Detail.

Les résultats sont présentés conformément aux normes ACI, y compris la nomenclature appropriée, facteurs de réduction de la résistance et dispositions de conception pertinentes. Cela est décrit plus en détail dans la Base théorique dans le chapitre consacré à ACI.

Limites connues de 3D dans Detail

Étant donné que Detail n'est qu'un outil et ne peut pas remplacer le jugement des ingénieurs, il est nécessaire de bien comprendre ses fonctions, avantages et limites. Lisez les limites qui doivent être prises en compte :

• La solution ne convient qu'au béton armé.
• Vérifiée uniquement pour l'ancrage.
• L'application fournit des vérifications ELU.
• Un seul bloc de béton est autorisé dans l'application.
• Dans Detail, les tiges ne sont vérifiées que pour la résistance à la traction. Il est nécessaire d'utiliser l'application Connection pour les vérifications de cisaillement et d'interaction.
• Seuls les modèles ancrés par un pied de poteau et seulement contact direct peuvent être importés dans Detail (à partir de Connection).
• Les charges importées et saisies par l'utilisateur ne peuvent pas être combinées dans un même modèle.

Pour une liste complète des limitations avec plus d'explications, voir l'article : Limites connues de 3D Detail
