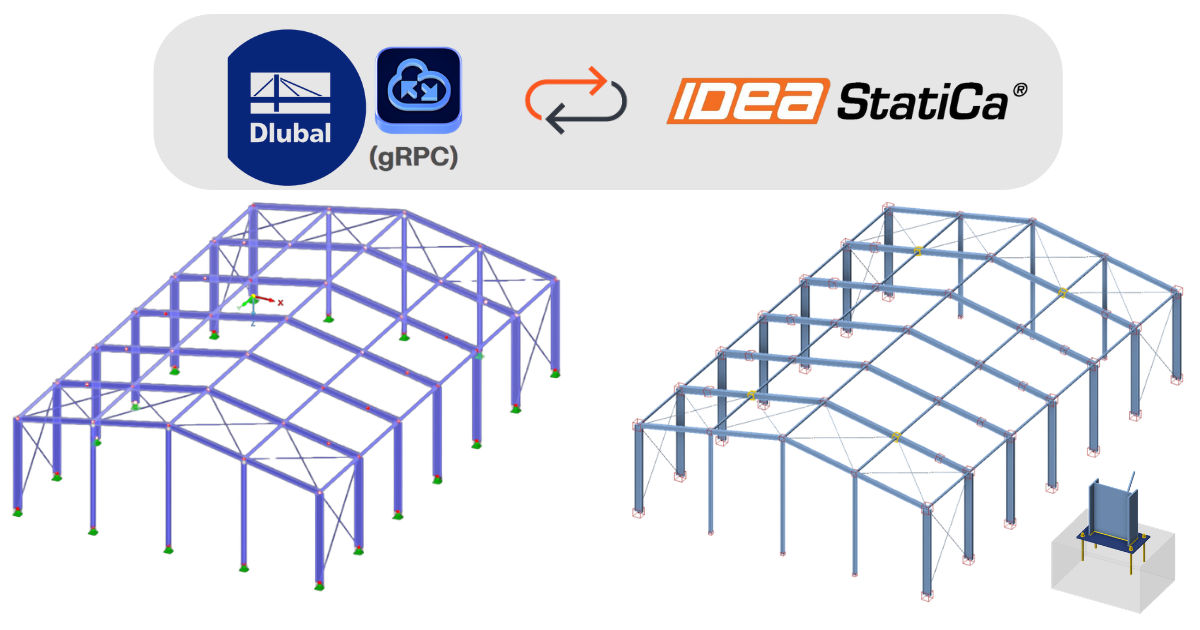

Flux BIM plus rapide avec RFEM6 et RSTAB9 : Découvrez le nouveau lien Checkbot

Steel

Checkbot

RFEM

RSTAB

Cet article est également disponible en :

Traduit par IA depuis l'anglais

Travailler avec plusieurs outils logiciels a toujours fait partie du métier d'ingénieur structure. Mais l'échange de données devient le goulot d'étranglement dans presque tous les projets et ralentit l'ensemble du processus. C'est pourquoi nous introduisons un nouveau lien BIM entre Dlubal et IDEA StatiCa Checkbot.

Checkbot en bref

Si vous êtes nouveau dans IDEA StatiCa, Checkbot est votre hub central pour l'import, la gestion et la conception des données.

Il vous permet de :

Importer les éléments, y compris leur position, leur section transversale et leur matériau
Importer les efforts intérieurs
Organiser et regrouper les assemblages similaires
Lancer des vérifications normatives détaillées dans IDEA StatiCa Connection

Ce qui a changé dans le nouveau lien BIM

Le lien BIM original entre RFEM6/RSTAB9 et Checkbot faisait son travail. Mais ! De nombreux utilisateurs ont connu de longs temps d'attente lors de l'import et des mises à jour de synchronisation plus lentes. Pour les projets impliquant de nombreux nœuds et combinaisons, l'import des données demandait de la patience.

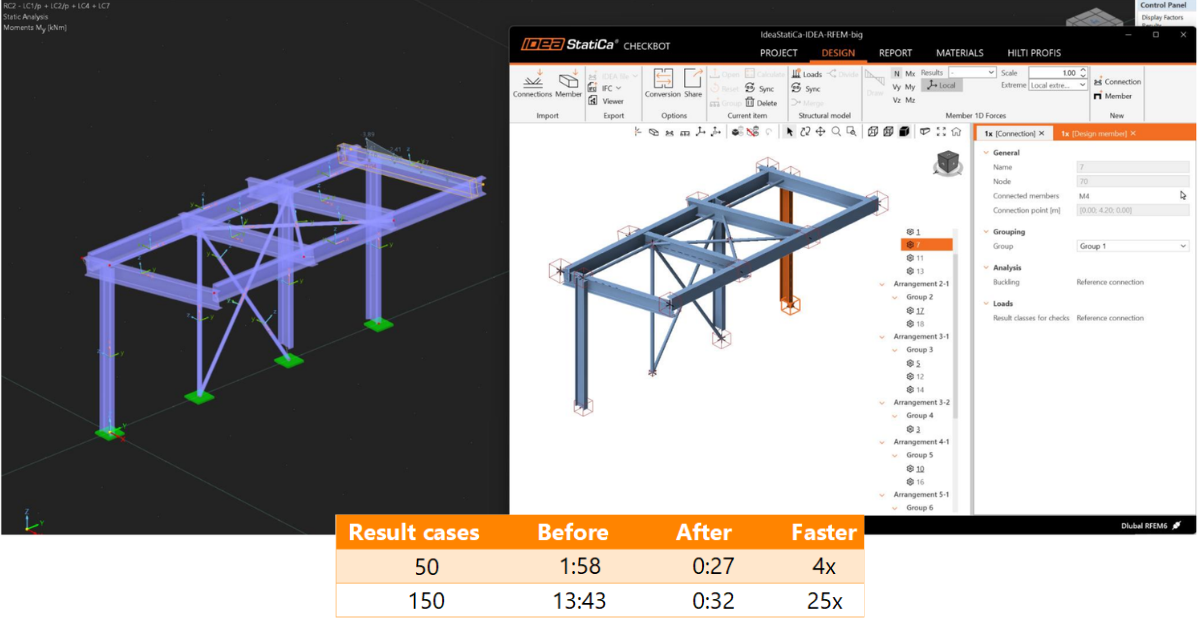

La nouvelle intégration Dlubal–Checkbot change considérablement cette expérience. Grâce à une approche repensée basée sur la nouvelle API de Dlubal, le processus d'import est désormais plus de 4 fois plus rapide (selon le nombre de cas de charge et de nœuds). Cela signifie moins d'attente, plus de conception et une meilleure collaboration entre l'analyse dans RFEM6/RSTAB9 et la conception des assemblages.

Propulsé par la nouvelle API Dlubal

L'amélioration des performances s'accompagne d'un changement technologique. Le nouveau lien BIM est construit sur la nouvelle infrastructure API de Dlubal. Quelques points importants à connaître :

Chaque utilisateur bénéficie gratuitement de 1 000 appels API par mois
Un import ou une synchronisation avec IDEA StatiCa consomme généralement 5 à 6 appels API
L'utilisation de l'API au-delà de la limite peut entraîner des coûts supplémentaires (selon la politique de Dlubal)

Pour la plupart des utilisateurs, cette allocation est largement suffisante pour les flux de travail quotidiens, mais il est bon d'en être conscient, notamment dans les projets de grande envergure ou très itératifs. De plus, le lien BIM actuel basé sur Webservice | SOAP est marqué par Dlubal comme obsolète et peut être complètement arrêté à tout moment.

Déjà largement utilisé en Europe

Le flux de travail Dlubal–Checkbot n'est pas nouveau. Il fait déjà partie des 3 liens BIM les plus utilisés en Europe parmi les utilisateurs d'IDEA StatiCa.

Une approche courante que nous observons en pratique :

Les ingénieurs effectuent l'analyse globale dans RFEM6/RSTAB9
Les efforts intérieurs sont importés dans Checkbot
Les assemblages sont conçus et vérifiés selon les normes dans IDEA StatiCa Connection

Ce flux de travail hybride combine les points forts des deux outils :
