Deskostěny v MIDASu od A do Z Část 1: Modelování

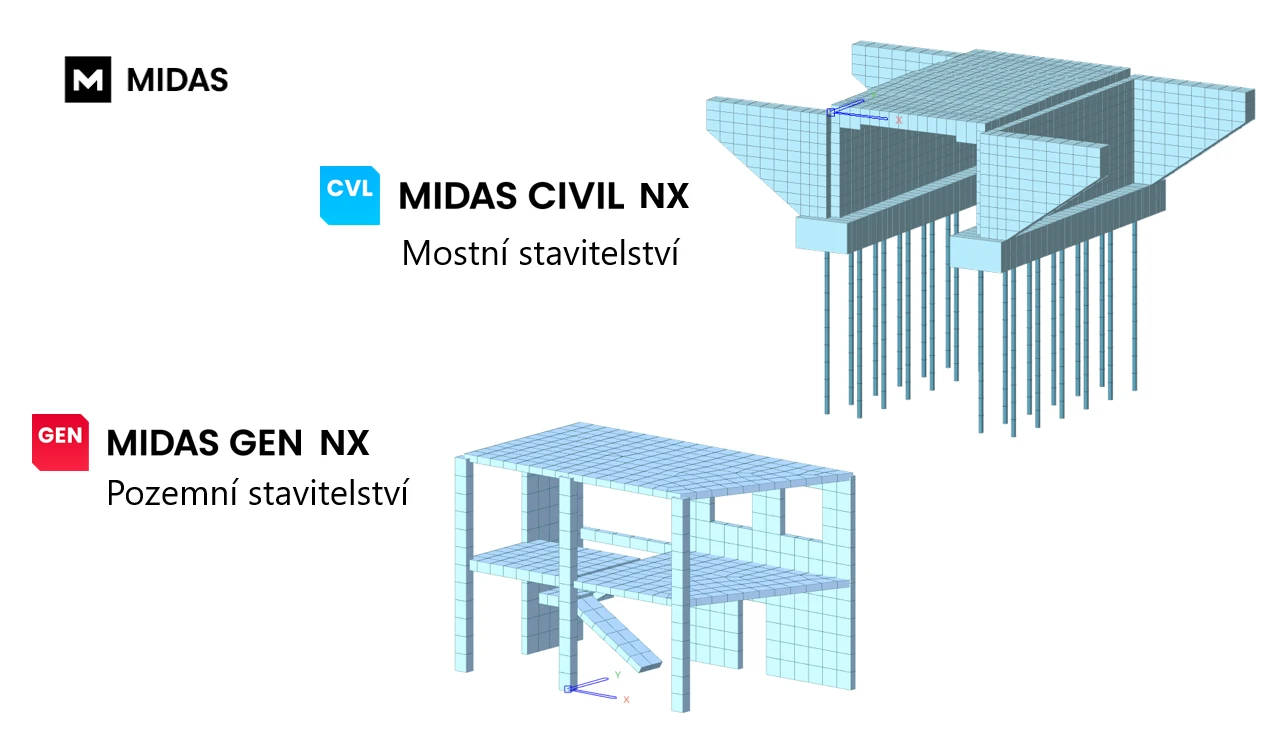

První webinář je zaměřen na modelování deskostěn v softwarech MIDAS GEN NX a MIDAS CIVIL NX. Softwary mohou být představeny současně, protože základní principy jsou v obou případech stejné. GEN NX je určen pro stavby pozemního stavitelství, především vícepodlažní budovy, a má tedy implementované funkce, které ulehčují práci s tímto typem konstrukcí. CIVIL NX je určen pro mosty a proto obsahuje funkcionality spojené především s typickým zatížením mostů, jako je pohyblivé zatížení a jeho vyhodnocování.

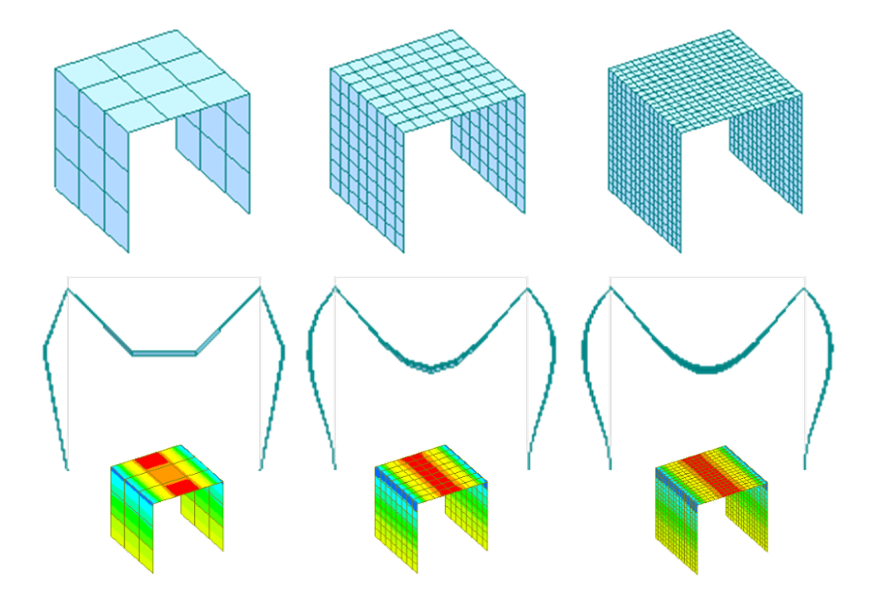

Typickým znakem tvorby modelu v softwaru MIDAS je, že uživatel tvoří síť konečných prvků přímo a tedy zde nepracuje s nadřazenými geometrickými entitami. Na první pohled to může vypadat složitě a klást vyšší požadavky na hlubší znalost MKP. Opak je pravdou. Je potřeba si uvědomit, že v dnešní době je většina výpočetních softwarů založena na metodě konečných prvků a jen je v nich více či méně ukryta. I v případech softwarů, kdy uživatel netvoří přímo síť konečných prvků, je nutná její znalost; naopak, mnohdy uživatel nemůže detailně ovlivnit její uspořádání a tím ani výsledné účinky.

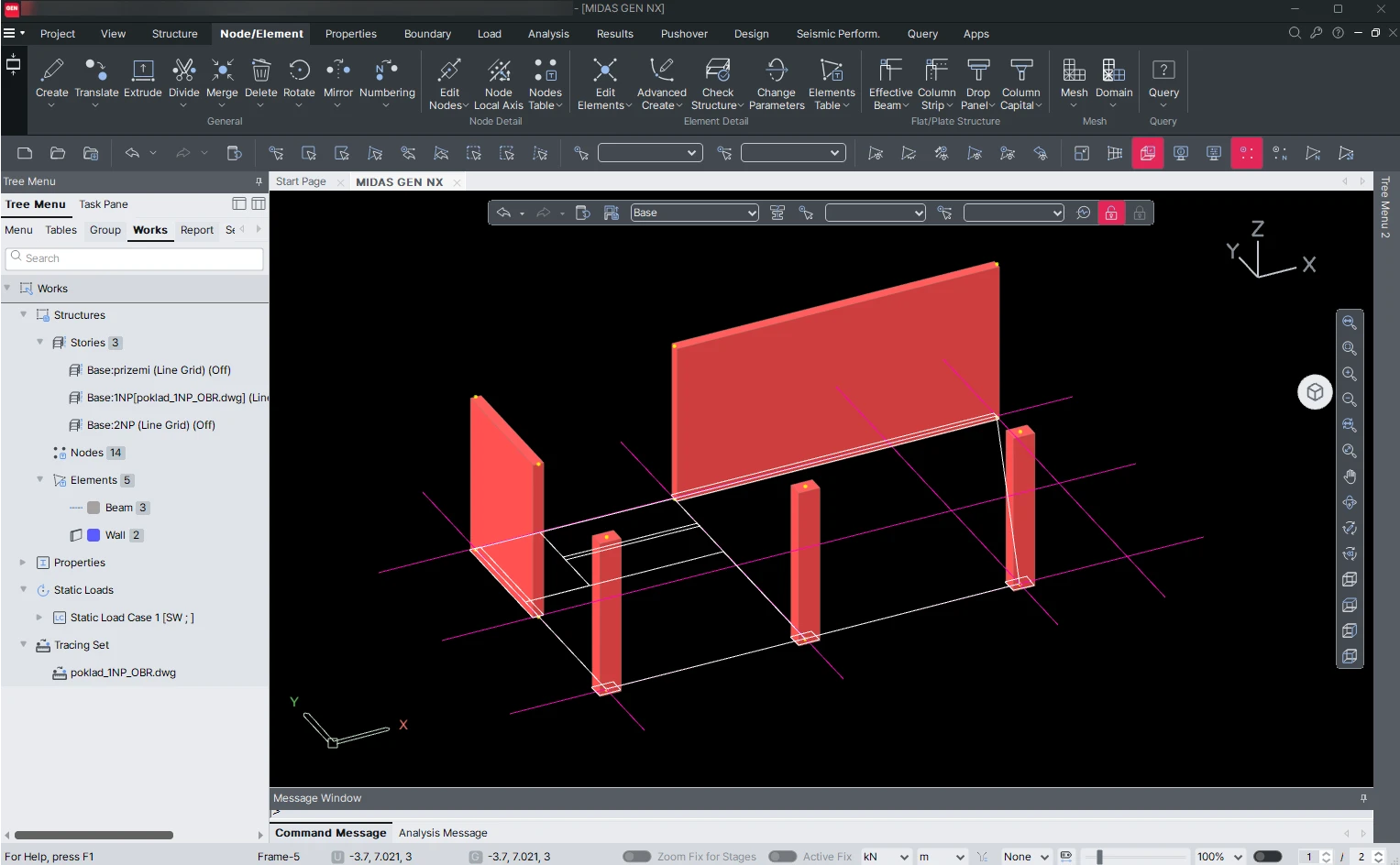

Na webináři jsou ukázána specifika tvorby modelu a podrobně vysvětleny typy prvků a jejich vlastnosti. Jako praktická ukázka je zvolen model dvoupodlažní budovy a ukázáno, jak začít modelovat v prázdném projektu, a to jak v GEN NX, tak v CIVIL NX.

Navazující webináře pak budou věnovány zatížení a vyhodnocení deskostěn a jejich posouzení přímo v softwaru MIDAS.
