IDEA StatiCa Checkbot ile MIDAS CIVIL NX arasında BIM bağlantısı

MIDAS CIVIL NX ile doğrudan canlı BIM bağlantısı, kullanıcıların genel çelik yapısal modellerin malzemelerini, kesitlerini, elemanlarını ve sonuçlarını Checkbot'a aktarmasını sağlar. Bu veriler, IDEA StatiCa Connection uygulamasında çelik birleşimin tasarımı ve yönetmelik kontrolü için kullanılır ve zahmetli, hataya açık manuel girişleri ortadan kaldırır.

BIM bağlantısı kurulumu

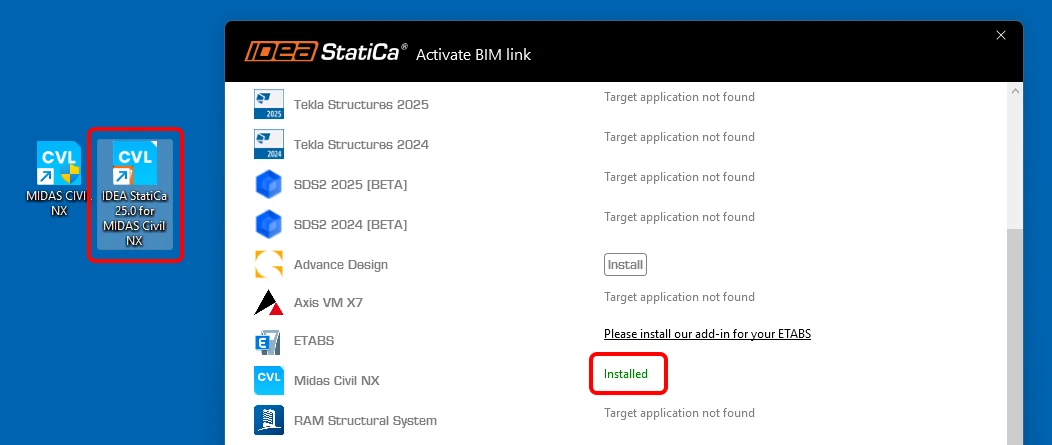

MIDAS CIVIL NX, BIM Link Installer'da mevcuttur. Kurulduktan sonra, BIM bağlantısını çalıştırmak için masaüstünüzde "IDEA StatiCa 25.0 for MIDAS Civil NX" adında bir kısayol oluşturulur.

"IDEA StatiCa 25.0 for MIDAS Civil NX" kısayolunu ilk kez çalıştırdığınızda, MIDAS MAPI-Key'i bir kereliğine kaydetmeniz gerekir:

• MIDAS CIVIL NX'inizi açın, Apps sekmesine gidin ve API Settings'i açın. Burada MAPI-Key'i oluşturmak için Refresh tuşuna tıklayın ve Connect API on Startup seçeneğini etkinleştirin.

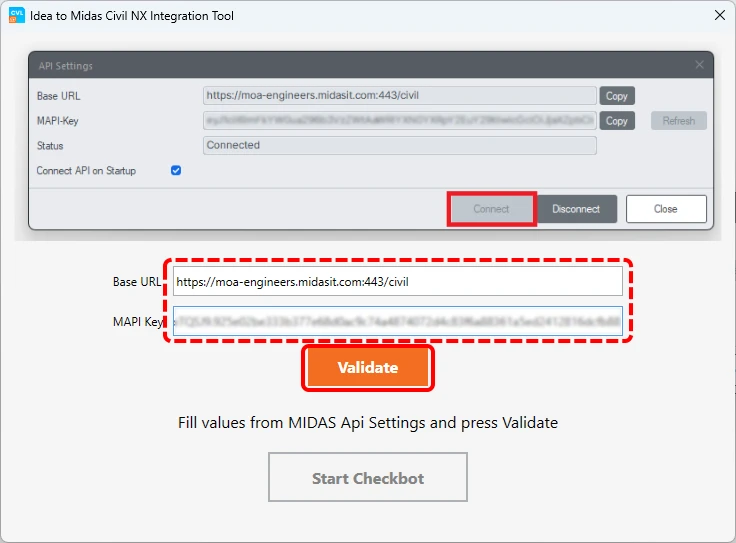

• Base URL ve MAPI-Key'i kopyalayın, bunları Idea to Midas Civil NX Integration Tool'a yapıştırın ve Validate'e tıklayın.

MAPI-Key doğrulandıktan sonra, MAPI-Key manuel olarak değiştirilmedikçe veriler Windows Kimlik Bilgilerinde saklanır.

BIM bağlantısı nasıl kullanılır

Kurulum ve kayıt işlemi tamamlandıktan sonra, masaüstünüzdeki aynı "IDEA StatiCa 25.0 for MIDAS Civil NX" kısayolunu kullanın. MIDAS proje dosyasını açmanız istenecek ve Checkbot aynı anda açılacaktır. Ardından Checkbot'taki standart iş akışlarını takip edebilirsiniz.

MIDAS CIVIL NX'ten IDEA StatiCa Checkbot'a veri aktarma

Elemanlar: Herhangi bir yönelime sahip elemanlar ve çok çeşitli kesitler içe aktarılabilir. Sivrilen (tapered), kompozit, eğrisel ve diğer özel tipler desteklenmez ve seçimden filtrelenerek çıkarılır.

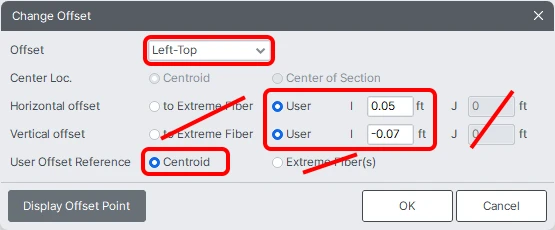

Elemanların dışmerkezlikleri: Dışmerkezlik, MIDAS'ta kesit (CSS) düzeyinde tanımlanır. Bir eleman kesitindeki dışmerkezlik tüm yönlerde desteklenir, ancak yalnızca mutlak değerleri (kesit merkezinden olan mesafe) olarak. Extreme Fiber dışmerkezlikleri desteklenmez.

Not: Kullanılan koordinat sistemi yönelimi nedeniyle, MIDAS'tan Checkbot'a aktarıldığında dışmerkezlik değerinin işareti ters çevrilebilir, ancak 3D modelde gösterilen gerçek konum doğrudur.

Yük etkileri: Sınırsız sayıda statik yük durumu (manuel, API) ve genel yük kombinasyonu (manuel, API) desteklenir, diğer tipler filtrelenerek çıkarılır.
