Rezistența de calcul a rostului
Proiectantul rezolvă de obicei sarcina de proiectare a îmbinării/rostului pentru a transfera încărcarea de calcul cunoscută. Dar este, de asemenea, util să se știe cât de departe se află proiectarea față de starea limită, adică cât de mare este rezerva în proiectare și cât de sigură este aceasta. Acest lucru poate fi realizat simplu prin tipul de analiză – Rezistența de calcul a rostului.
Utilizatorul introduce încărcarea de calcul ca într-o proiectare standard. Software-ul crește automat și proporțional toate componentele de încărcare până când una dintre verificările incluse nu este satisfăcută.
Analizele DR efectuează verificări pentru următoarele componente:
- Deformație plastică în plăci
- Șuruburi – forfecare, întindere și combinație de întindere și forfecare
- Ancore – rezistența la întindere și forfecare a oțelului
- Suduri
Vă rugăm să rețineți că alte componente care nu sunt incluse în lista de mai sus nu vor fi verificate din cauza direcțiilor necunoscute ale forțelor în componente. Din acest motiv, o analiză EPS trebuie efectuată întotdeauna pentru a se asigura că toate verificările sunt efectuate corect.

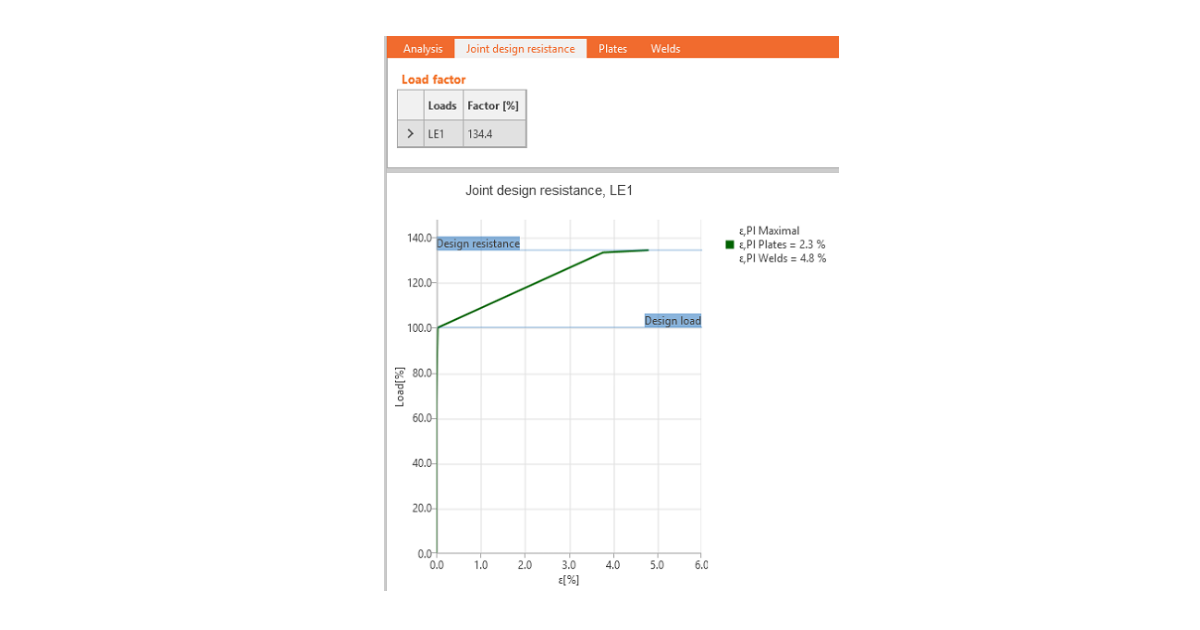

Utilizatorul obține raportul dintre încărcarea maximă și încărcarea de calcul. De asemenea, este furnizat un diagram simplu.
Rezultatele cazurilor de încărcare definite de utilizator sunt afișate cu excepția cazului în care Factorul de rezistență de calcul a rostului este mai mic de 100%, ceea ce înseamnă că calculul nu a conversat, iar ultimul pas convergent al cazului de încărcare este afișat.
