Complete workflow voor ankers in 3D
WebinarConcreteReinforced concreteSteelConnection designReinforcement

Complete workflow voor ankers in 3D

Dit webinar is ook beschikbaar in
ENCZESITPTNLHUROKRPLTHTRVIZH

Gestreamd op

7 november 2024 / 12:00 UTC

(in uw lokale tijd, 24-uursformaat)

Webinar afspelen

Het berekenen van ankers in kolomvoetplaatverbindingen is voor veel constructeurs een uitdaging. In deze webinar wordt aan de hand van een voorbeeld de volledige workflow doorgenomen van het berekenen van ankers in IDEA StatiCa met de Steel Connection applicatie en de Concrete 3D Detail applicatie.

Bekijk het webinar en kom meer te weten over

  • Modellering en berekening van voetplaatverbinding met ankers in IDEA Connection
  • Toetsing ankers o.b.v. Eurocode formules in IDEA Connection
  • Exporteren van funderingsblok met ankers naar 3D Detail
  • Modellering van 3D wapening en doorrekenen van het 3D Detail model
  • Interpretatie van de resultaten o.b.v. spanningen en rekken wapening en beton

Sprekers

  • Kris Riemens

    Kris Riemens

    Product Engineer

  • Rob Werckx

    Rob Werckx

    Consultant

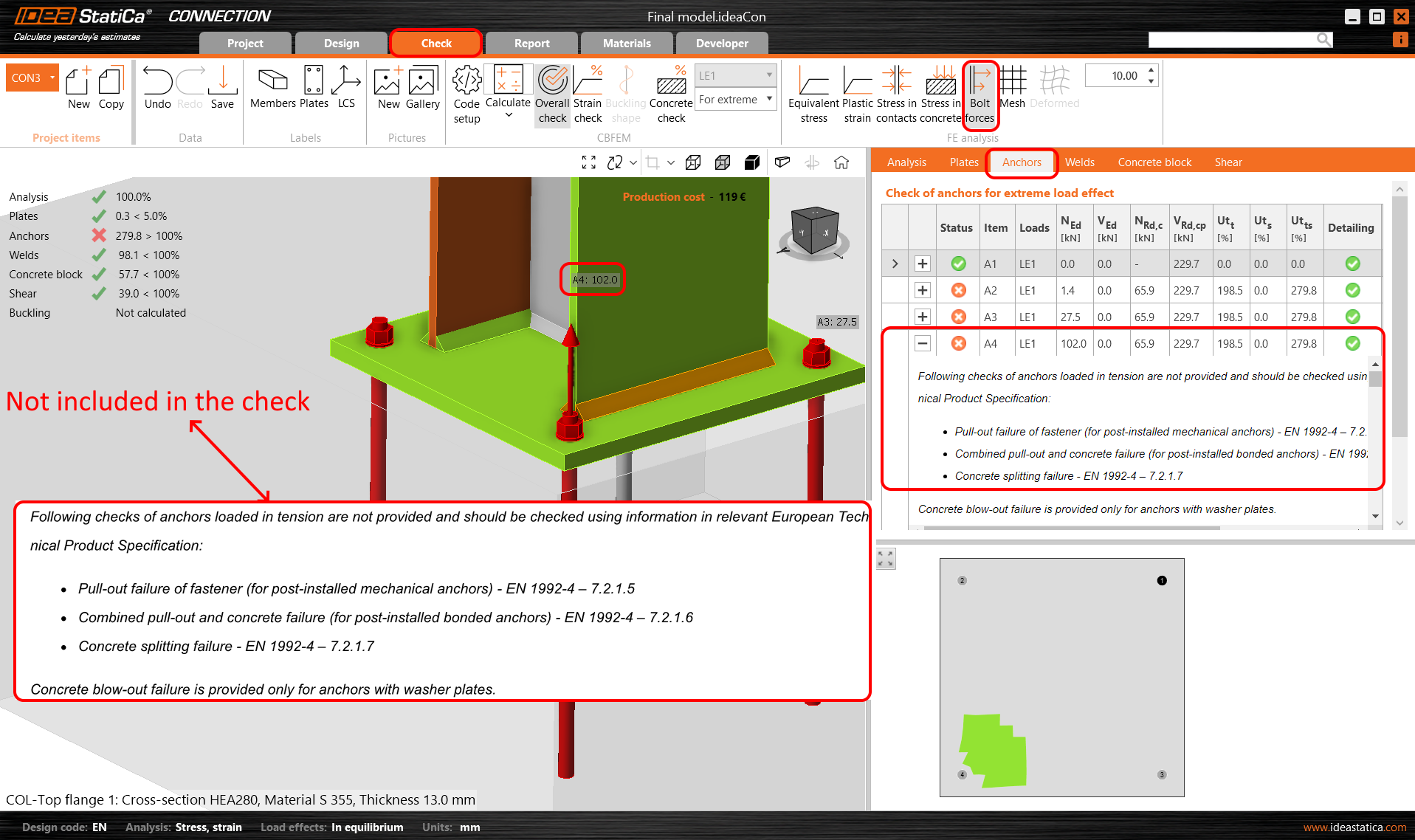

Ankerberekening in Steel Connection

Al langere tijd is het mogelijk om in IDEA StatiCa met de Steel Connection applicatie kolomvoetplaatverbindingen met ankers en funderingsblok te modelleren en te berekenen. Sinds de nieuwe versie 24.1 is daarbij de optie toegevoegd voor het modelleren van ingestorte haakankers. Voor de toetsing op de verschillende bezwijkmechanismes van de ankers en het beton wordt gebruik gemaakt van empirische formules uit de Eurocode (EN 1992-4 en EN 1993-1-8). Vanwege ontbrekende informatie bij bepaalde type ankers en het feit dat er geen wapening mee gemodelleerd kan worden in het betonblok, kunnen sommige bezwijkmechanismes echter niet volledig getoetst worden. De gebruiker krijgt hiervan wel een melding.

3D Detail

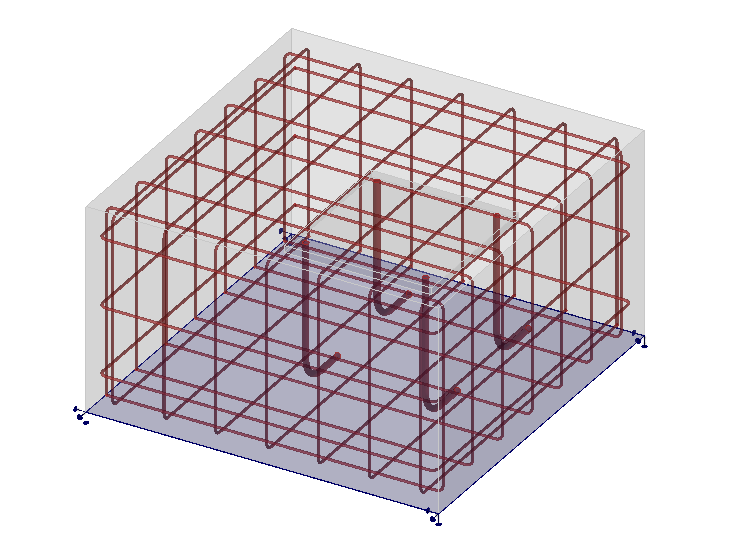

Voorheen moest de gebruiker dan de toetsingen zelf aanvullen voor bepaalde bezwijkmechanismes met handmatige berekeningen. Om deze tekortkomingen te verhelpen is het sinds v24.0 nu mogelijk om het model uit de Connection applicatie te exporteren naar de Concrete 3D Detail applicatie. Hierbij worden het funderingsblok, de voetplaat en de ankers inclusief de krachten binnengehaald. Vervolgens kan men in de 3D Detail applicatie de wapening in het funderingsblok modelleren en een volledig fysisch niet-lineaire berekening uitvoeren.

De resultaten zijn dan niet op basis van de standaard Eurocode formules, maar op basis van optredende spanningen en rekken in het beton en in de wapening. Aan de hand van een voorbeeld zullen we deze gehele workflow tijdens het webinar doorlopen.

Nog meer?

Leer meer over het uitvoeren van ankerberekeningen in IDEA StatiCa:

  • Link IDEA StatiCa Checkbot naar Hilti PROFIS
  • Theoretische achtergrond ankerberekening in IDEA StatiCa Connection
  • Afschuiving via ankers, afschuif kluft en wrijving in IDEA StatiCa 3D Detail
  • Theoretische achtergrond IDEA StatiCa 3D Detail
