De weldweerstand wordt verminderd in verbindingen met niet-verstijfde flenzen of in lange verbindingen door geconcentreerde spanning. De plastische rek in een las is beperkt tot 5%, net als in de plaat. De rekenwaarde van de weerstand van de hoeklas wordt bepaald met de Directional method uit sectie 4.5.3.2 EN1993-1-8:2006.
Lees ook het uitgebreide artikel over lassen hier: Weld / Lassen in IDEA StatiCa.
Spanningsontwikkeling
De rekverdeling in een gelaste verbinding van een ligger-op-kolom-verbinding is hieronder weergegeven. De verbinding wordt belast door het buigend moment en de dwarskracht. De rekenwaarde van de weerstand wordt bepaald door vloeien in de flenslas en is beperkt tot 5% plastische rek.
Het verloop van de spannings-/rekverdeling in de las weerspiegelt de plastische herverdeling functie van het CBFEM-model in IDEA StatiCa.
1/ Vloeien begint in de flenslas
Fd = 0,63 Rd
2/ Vloeien begint in de weblas
Fd = 0,95 Rd
3/ Spanning in lassen bij rekenwaarde van de weerstand
Fd = Rd
Effectieve breedte
De effectieve breedte van een niet-verstijfde ligger-op-kolom-verbinding is hieronder weergegeven. De spanning is geconcentreerd in een effectieve breedte, terwijl de weldweerstand rond de niet-verstijfde delen wordt verminderd. De spanningsverdeling is weergegeven voor een open profiel en een kokerprofiel of U-profiel.
I-profiel kolom
RHS-profiel kolom
De niet-uniforme verdeling van de spanning over de lengte en de invloed van de weldlengte op de rekenwaarde van de weerstand is hieronder weergegeven.
Positie van de eindige elementen van de las
Het weldmodel respecteert de eigenschappen van de werkelijke las, zoals geometrie, stijfheid en ductiliteit. De positie van de eindige elementen die de las en de bijbehorende randvoorwaarden representeren, is echter vereenvoudigd.

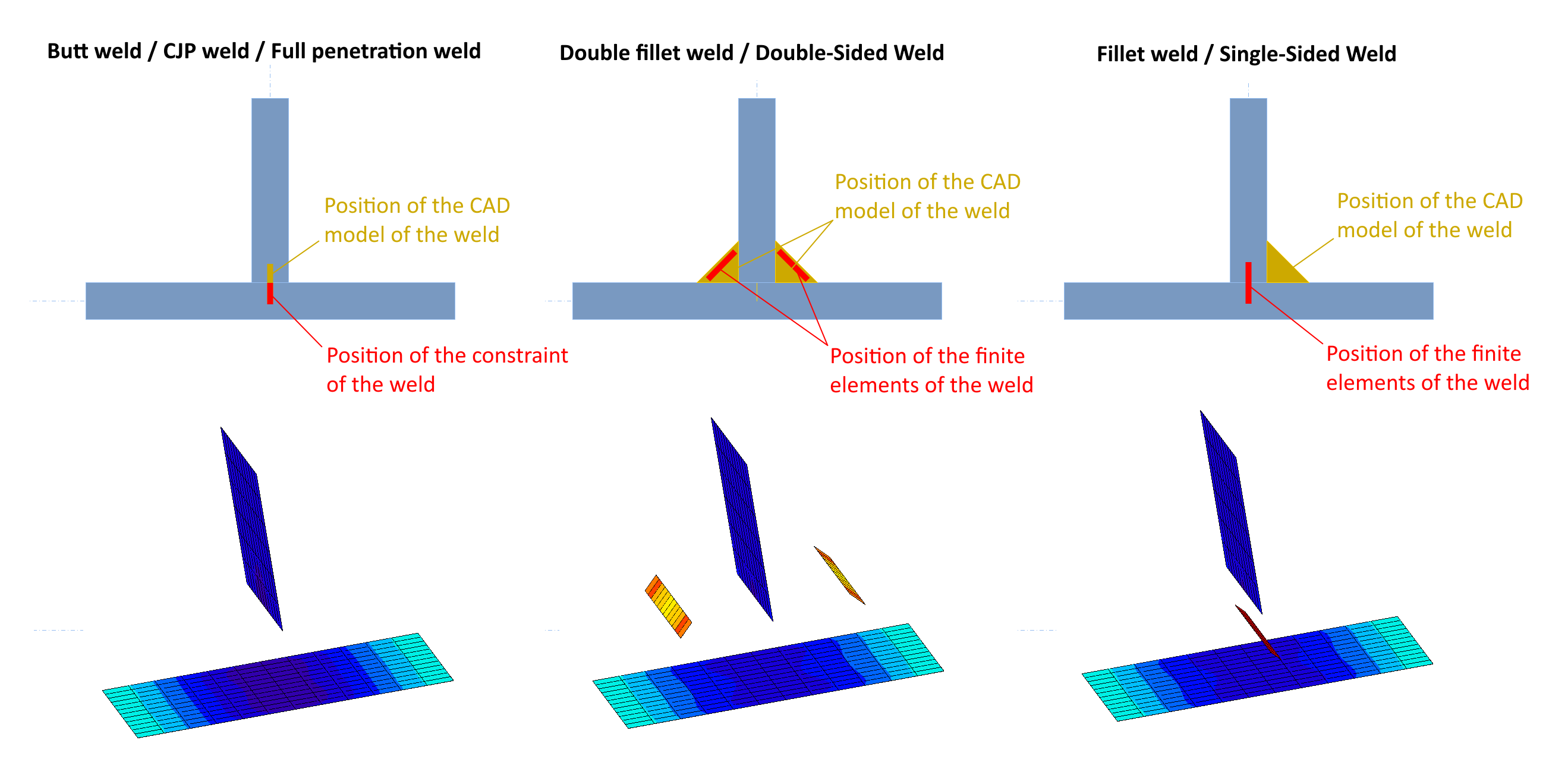

De positie van de eindige elementen van de las is als volgt:
- Stompe las / CJP-las / Volledig doorgelaste las - op de as van het verbonden plaatelement
- Dubbele hoeklas / Double-Sided Weld - aan de zijden van het verbonden plaatelement (met symmetrische excentriciteit)
- Hoeklas / Single-Sided Weld - op de as van het verbonden plaatelement (excentriciteit verwaarloosd)
Voor de enkelzijdige hoeklas is het eindige-elementenmodel vereenvoudigd - de excentriciteit van de las ten opzichte van de as van het verbonden plaatelement wordt verwaarloosd. Deze fout is echter verwaarloosbaar klein, en een enkelzijdige hoeklas als enige verbinder tussen twee constructieve delen is volgens de norm niet toegestaan, omdat deze als scharnier werkt (bijv. EN 1993-1-8, cl. 4.3.1.1 of cl. 4.7.1).
Beperkingen: Er kan slechts één weldobject worden gedefinieerd op één rand van een plaat. Dit betekent dat het niet mogelijk is om een las met een andere afmeting te definiëren aan elke zijde van een plaatrand, noch om een kortere/gedeeltelijke las te definiëren aan één zijde ten opzichte van de andere.
